Reactive Power Controller

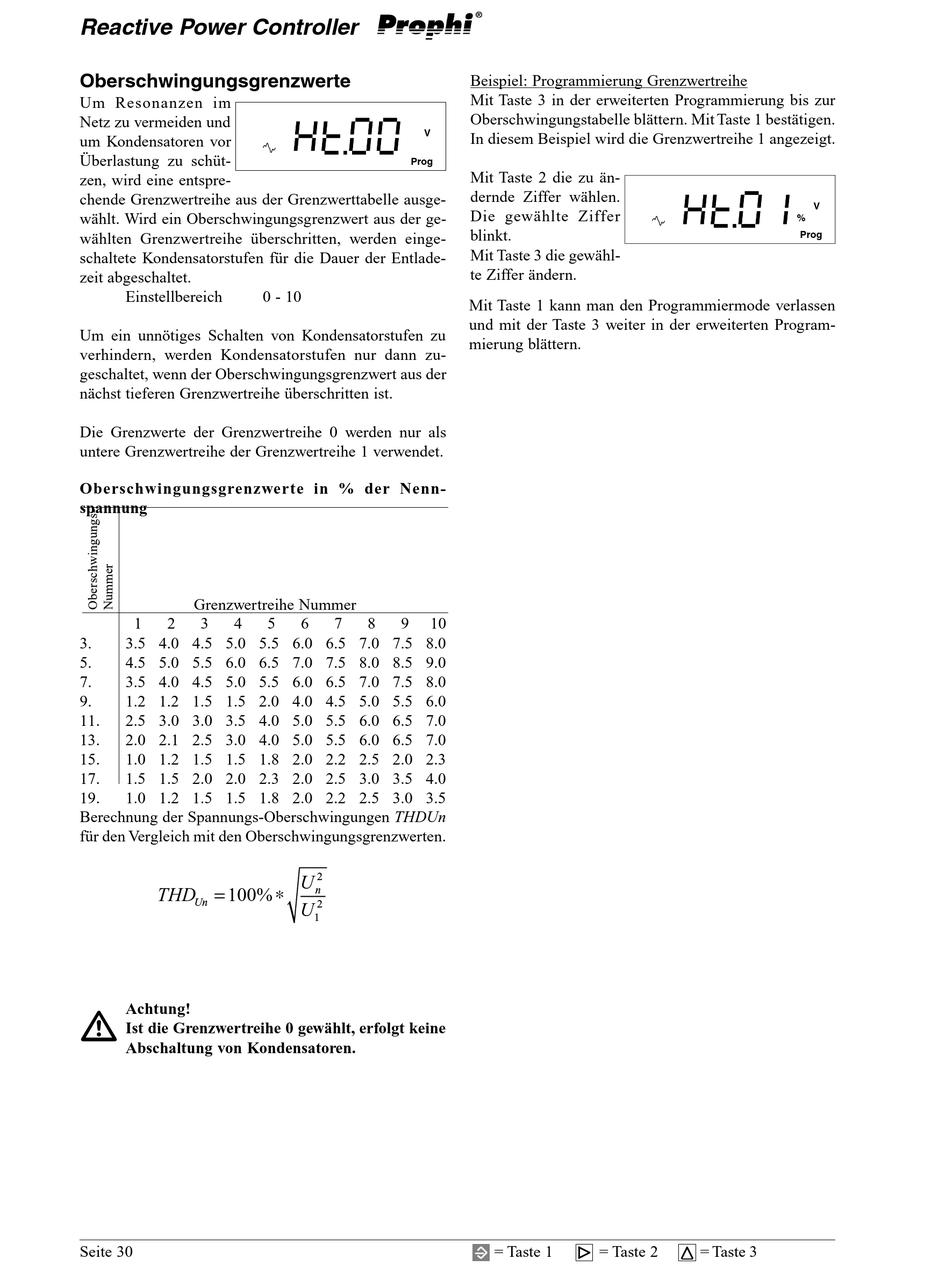

Oberschwingungsgrenzwerte
Um Resonanzen im
Netz zu vermeiden und
um Kondensatoren vor
Überlastung zu schüt-
zen, wird eine entspre-
chende Grenzwertreihe aus der Grenzwerttabelle ausge-
wählt. Wird ein Oberschwingungsgrenzwert aus der ge-
wählten Grenzwertreihe überschritten, werden einge-
schaltete Kondensatorstufen für die Dauer der Entlade-
zeit abgeschaltet.
Einstellbereich
Um ein unnötiges Schalten von Kondensatorstufen zu
verhindern, werden Kondensatorstufen nur dann zu-
geschaltet, wenn der Oberschwingungsgrenzwert aus der
nächst tieferen Grenzwertreihe überschritten ist.
Die Grenzwerte der Grenzwertreihe 0 werden nur als
untere Grenzwertreihe der Grenzwertreihe 1 verwendet.
Oberschwingungsgrenzwerte in % der Nenn-
spannung
Grenzwertreihe Nummer
1
2
3
4
3.
3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
5.
4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0
7.
3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
9.
1.2 1.2 1.5 1.5 2.0 4.0 4.5 5.0 5.5 6.0
11.
2.5 3.0 3.0 3.5 4.0 5.0 5.5 6.0 6.5 7.0
13.
2.0 2.1 2.5 3.0 4.0 5.0 5.5 6.0 6.5 7.0
15.
1.0 1.2 1.5 1.5 1.8 2.0 2.2 2.5 2.0 2.3
17.
1.5 1.5 2.0 2.0 2.3 2.0 2.5 3.0 3.5 4.0
19.
1.0 1.2 1.5 1.5 1.8 2.0 2.2 2.5 3.0 3.5
Berechnung der Spannungs-Oberschwingungen THDUn
für den Vergleich mit den Oberschwingungsgrenzwerten.
THD
=
100
%
Un
Achtung!
m
Ist die Grenzwertreihe 0 gewählt, erfolgt keine
Abschaltung von Kondensatoren.
Seite 30
V
Prog
0 - 10
5
6
7
8
9
10
2
U
n
∗
2
U
1
Beispiel: Programmierung Grenzwertreihe
Mit Taste 3 in der erweiterten Programmierung bis zur
Oberschwingungstabelle blättern. Mit Taste 1 bestätigen.
In diesem Beispiel wird die Grenzwertreihe 1 angezeigt.
Mit Taste 2 die zu än-
dernde Ziffer wählen.
Die gewählte Ziffer
blinkt.
Mit Taste 3 die gewähl-
te Ziffer ändern.
Mit Taste 1 kann man den Programmiermode verlassen
und mit der Taste 3 weiter in der erweiterten Program-
mierung blättern.
= Taste 1
= Taste 2
V
%
Prog
= Taste 3
