Lenze 8200 vector Montageanleitung Seite 251

L1
L2
L3
N
PE
F1 ... F3
K1
Z1
PES
F4
PE L1 L2 L3
8200 vector
(15kW ... 90kW)
T1 T2 PE U V W
PES PES
PES
PES
PE
PES
J>
M PES
PE
3~
PTC
M PES
PE
3~
EDK82EV903 DE/EN/FR 4.0
PES
Z3
-UG +UG PE
F5
9352
+UG -UG K21 K22 K24 nc 34 33 K32 K31
K2
FIF I FIF II
E82ZAFx E82ZAFCS010
+20V +5V
GND2 GND1
X3 20 28 39 7 X3 62 9
PES
PES
F1
Fusible
...
F5
K1
Contacteur réseau
PES
Raccordement de blindage HF via une connexion à PE par une surface importante
Z1
Filtre / self réseau
Z2
Résistance de freinage
Z3
Hacheur de freinage
0
Raccordement sortie relais K1
1
Raccordement sortie relais K2
2
Raccordement sortie relais KSR absence sûre de couple" (variante B241 uniquement)
3
Module de fonction bus de terrain sur FIF I
4
Module de fonction E/S standard sur FIF II
5
Reprise de blindage pour câbles de commande (fixer le blindage sur la tôle à l'aide de
serre−câbles)
l

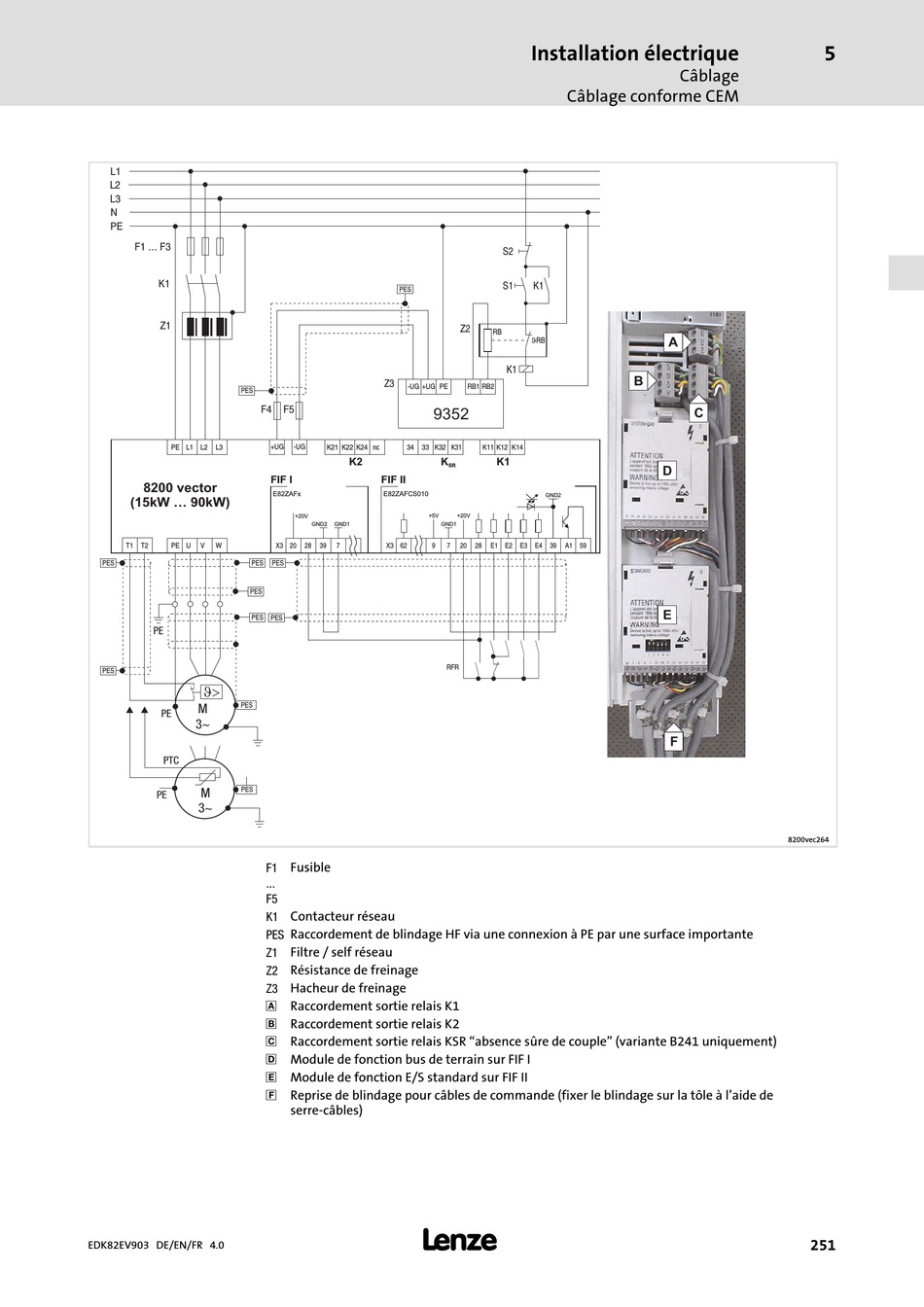

Installation électrique
Câblage conforme CEM
S2
S1 K1
Z2
RB
JRB
K1
RB1 RB2
K11 K12 K14
K K1
SR
GND2
+20V
GND1
7 20 28 E1 E2 E3 E4 39 A1 59
RFR
Câblage
A
B
C
D
E
F
8200vec264
5
251
