Lenze 8200 vector Montageanleitung Seite 6

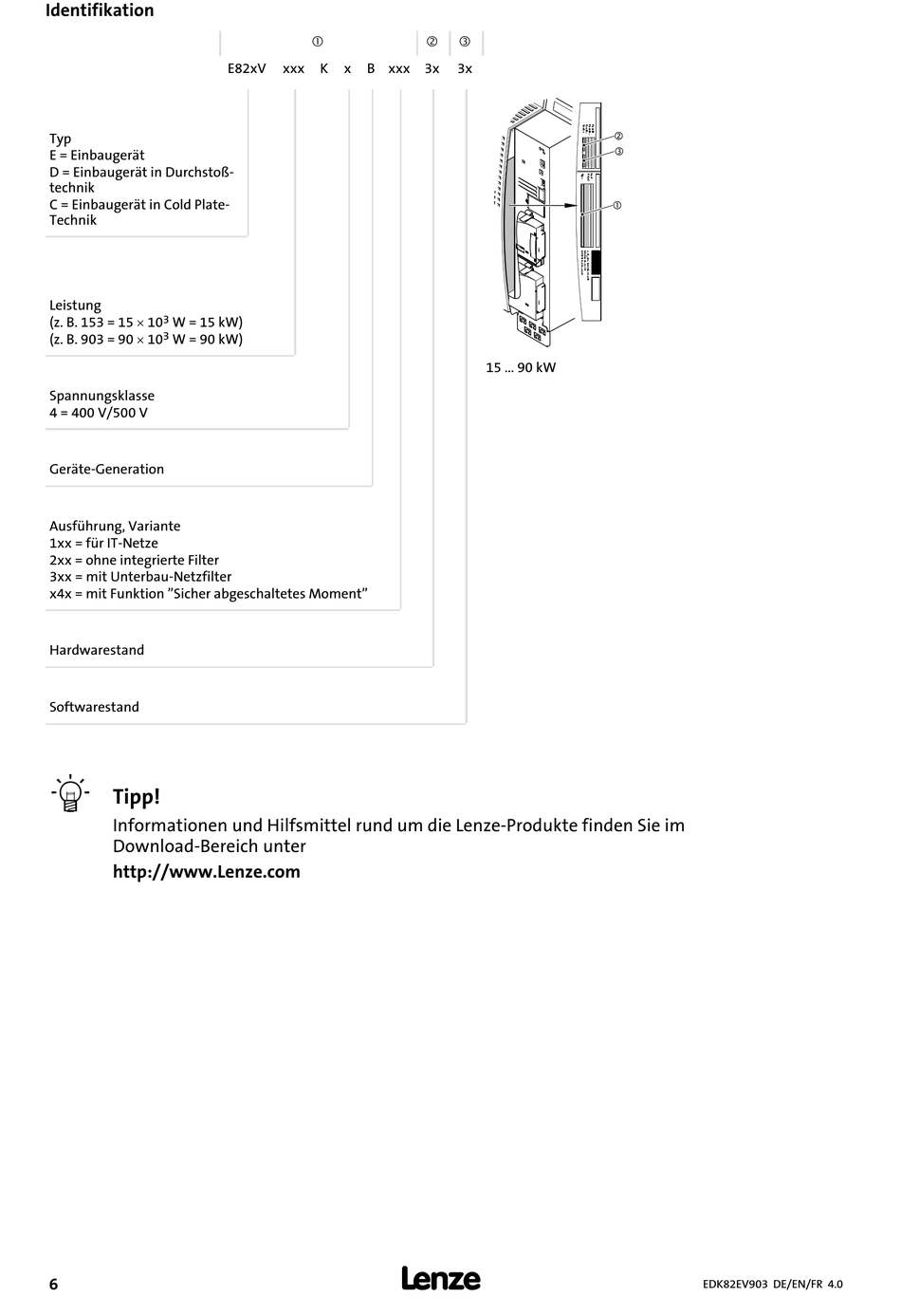

Identifikation
Typ
E = Einbaugerät
D = Einbaugerät in Durchstoß-
technik
C = Einbaugerät in Cold Plate−
Technik
Leistung
(z. B. 153 = 15 ´ 10
3
W = 15 kW)
(z. B. 903 = 90 ´ 10
3
W = 90 kW)
Spannungsklasse
4 = 400 V/500 V
Geräte−Generation
Ausführung, Variante
1xx = für IT−Netze
2xx = ohne integrierte Filter
3xx = mit Unterbau−Netzfilter
x4x = mit Funktion "Sicher abgeschaltetes Moment"
Hardwarestand
Softwarestand
0Abb. 0Tab. 0
I
Tipp!
Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im
Download−Bereich unter
http://www.Lenze.com
6

E82xV xxx K x B xxx 3x
‚ ƒ
3x
15 ... 90 kW
l
EDK82EV903 DE/EN/FR 4.0
