Positionierung von passiven Klemmen
Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock
EtherCAT-Klemmen, die nicht aktiv am Datenaustausch innerhalb des Busklemmenblocks
teilnehmen, werden als passive Klemmen bezeichnet. Diese Klemmen sind an der nicht
vorhandenen Stromaufnahme aus dem E-Bus zu erkennen. Um einen optimalen Datenaustausch
zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden!

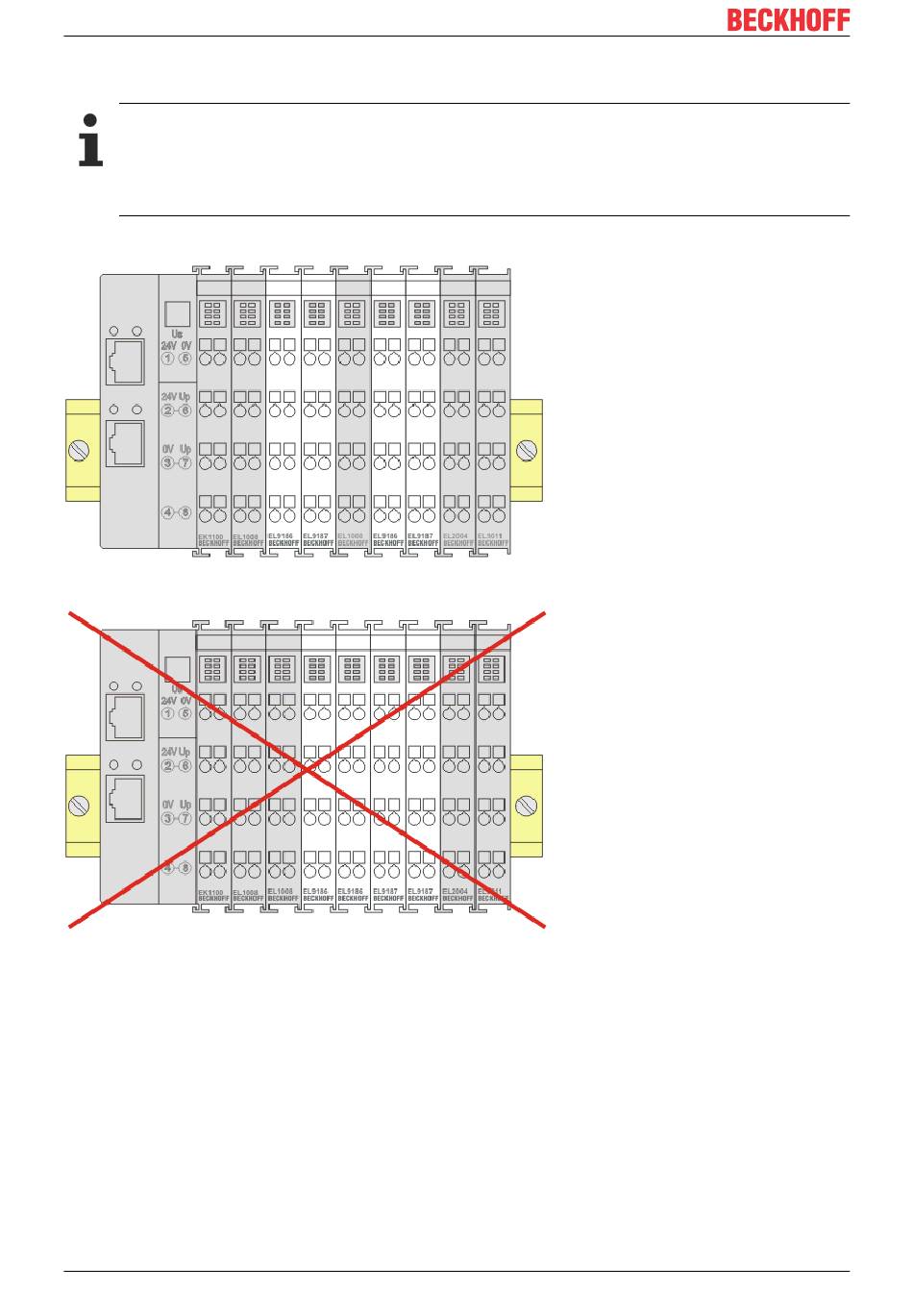

Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)
Abb. 26: Korrekte Positionierung
Abb. 27: Inkorrekte Positionierung
