Beckhoff EL9501 Dokumentation Seite 253
Ethercat-klemmen, netzteil 0…20 v dc, 0…2 a
Inhaltsverzeichnis
Anhang
Firmware Update

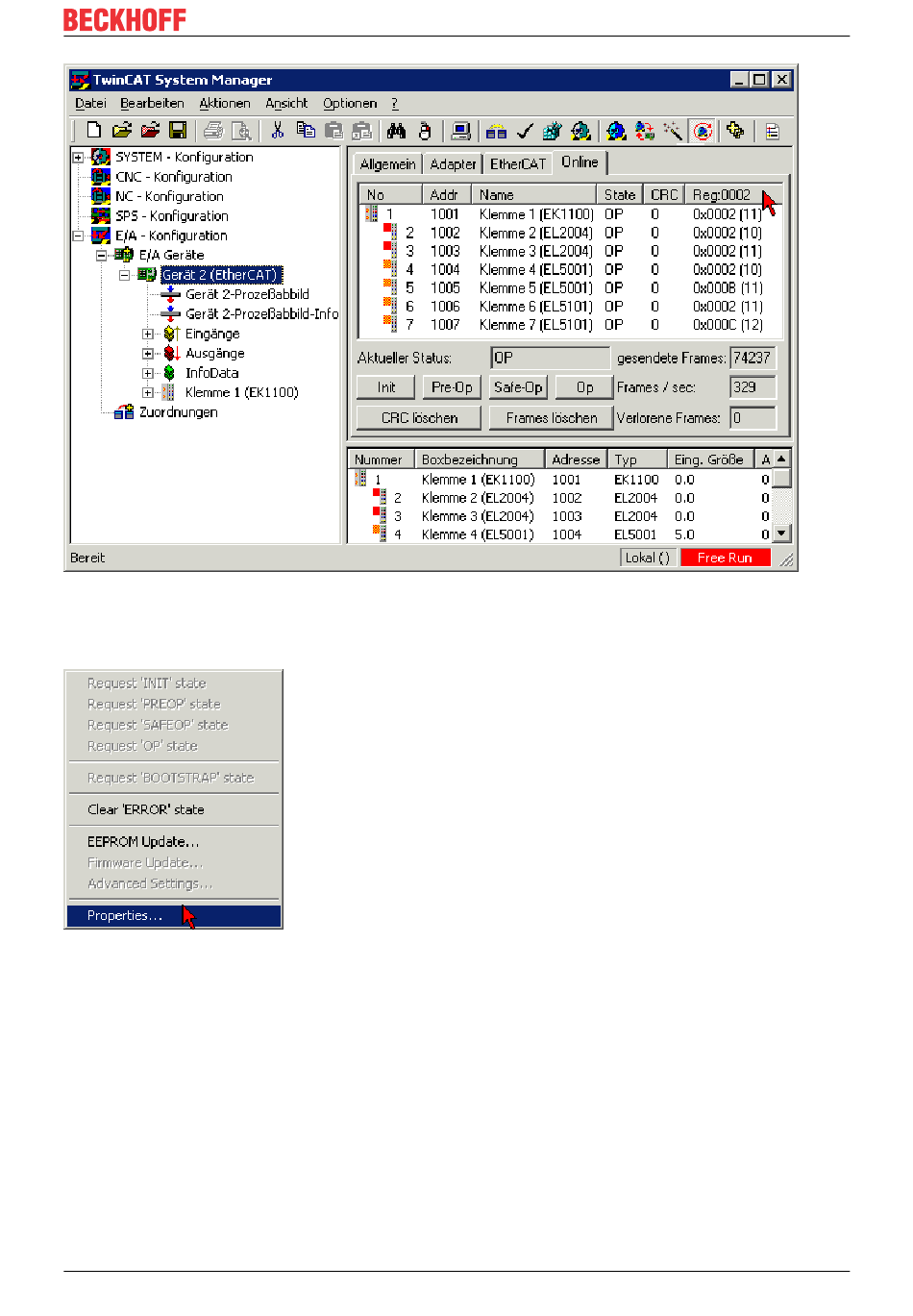

Abb. 251: Versionsbestimmung FPGA-Firmware
Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf
und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties.
Abb. 252: Kontextmenu Eigenschaften (Properties)
In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen.
Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die
Anzeige der FPGA-Firmware-Version zu aktivieren.
EL9501, EL9561
Version: 1.0.0
253
Inhaltsverzeichnis
