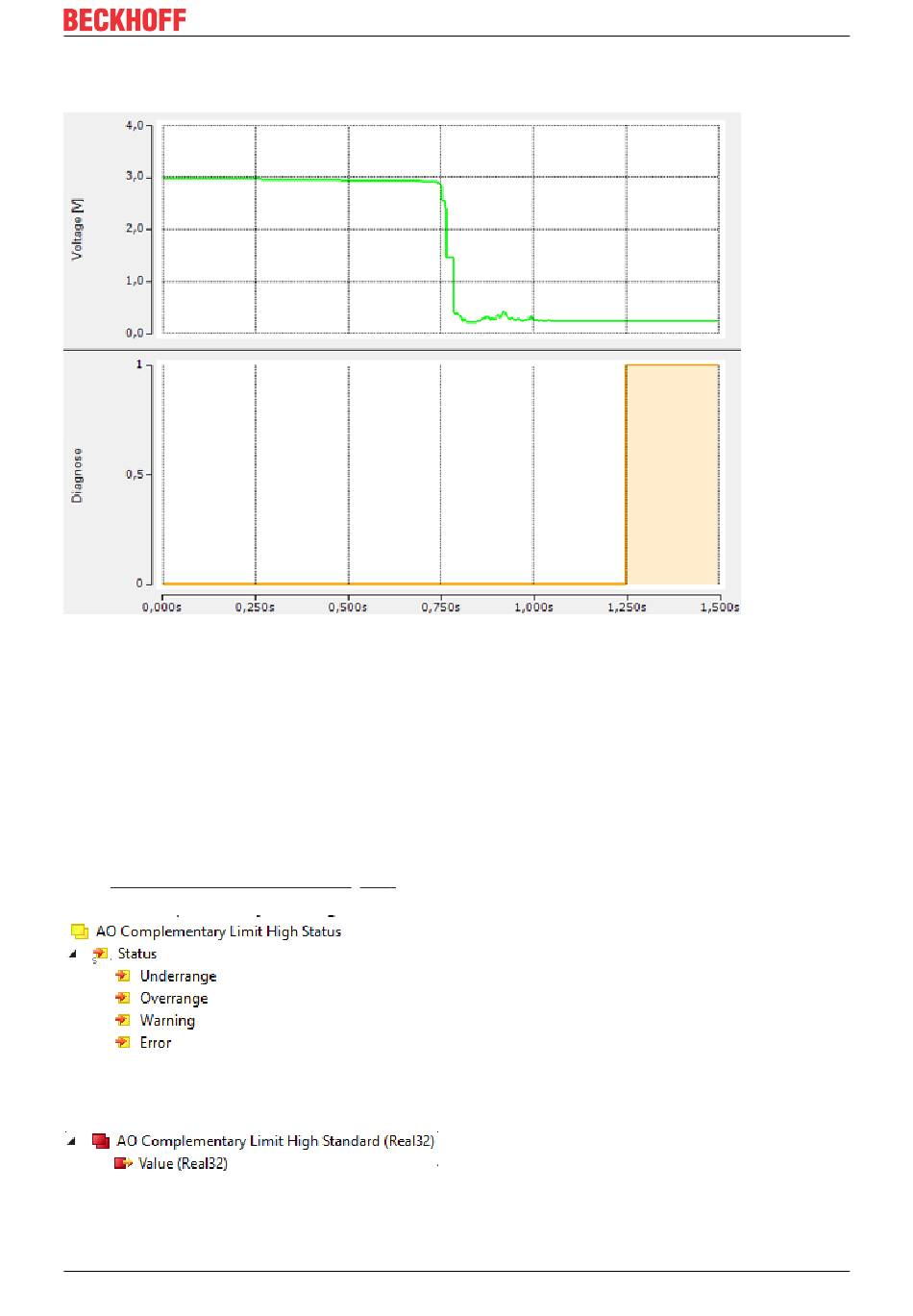

Beispiel: OverloadAcceptanceTime = 500 ms, die Ausgabespannung (grün) bricht bei Kurzschluss ein, erst
500 ms später wird dies per Bit PDO AO Output Status.Output Overload gemeldet.
Abb. 163: Beispiel OverloadAcceptanceTime
Es sind zwei Verwendungen des AO Complementary denkbar:
• Die Strombegrenzung wird im CoE wie o.a. fix eingestellt und ggf. per ADS CoE zur Betriebszeit
verändert.
Der Strombegrenzungswert steht in PowerOn Output Value (0x801D:24).
• Es kann ein PDO aktiviert und zur Steuerung verlinkt werden, dass eine sehr dynamische Führung der
Strombegrenzung erlaubt. Faktisch kann die Klemme so im CC (Constant Current)
Stromvorgabemodus betrieben werden (unter Beachtung der Unsicherheiten siehe Technische Daten)
wenn zugleich eine (zu) hohe Ausgabespannung vorgegeben wird und die Klemme ständig im
Strombegrenzungsmodus läuft.
Der Stromvorgabewert wird dann bzgl. Warning und Limiter ausgewertet, siehe Kapitel
„Inbetriebnahme Analogausgang [} 180]
Dazu stehen die folgenden optionalen Prozessdaten (PDO) zur Verfügung:
Abb. 164: x1A10 AO Complementary Limit High Status
• x1A10 AO Complementary Limit High Status zur Diagnose
Abb. 165: x1612 bzw. x1610 AO Complementary Limit High Standard
