Verbindungen innerhalb eines Busklemmenblocks
Die elektrischen Verbindungen zwischen Buskoppler und Busklemmen werden durch das
Zusammenstecken der Komponenten automatisch realisiert:
• Die sechs Federkontakte des E-Bus/K-Bus übernehmen die Übertragung der Daten und die
Versorgung der Busklemmenelektronik.
• Die Powerkontakte übertragen die Versorgung für die Feldelektronik und stellen so innerhalb des
Busklemmenblocks eine Versorgungsschiene dar. Die Versorgung der Powerkontakte erfolgt über
Klemmenstellen am Buskoppler (bis 24 V) oder für höhere Spannungen über Einspeiseklemmen.
Powerkontakte
Beachten Sie bei der Projektierung eines Busklemmenblocks die Kontaktbelegungen der einzelnen
Busklemmen, da einige Typen (z.B. analoge Busklemmen oder digitale 4-Kanal-Busklemmen) die
Powerkontakte nicht oder nicht vollständig durchschleifen. Einspeiseklemmen (EL91xx, EL92xx
bzw. KL91xx, KL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen
Versorgungsschiene dar.
Powerkontakt ⏚
Der Powerkontakt mit der Kennzeichnung ⏚ (Erdungsanschluss nach IEC 60417-5017) kann als Erdung
genutzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann
Kurzschlussströme bis 125 A ableiten.

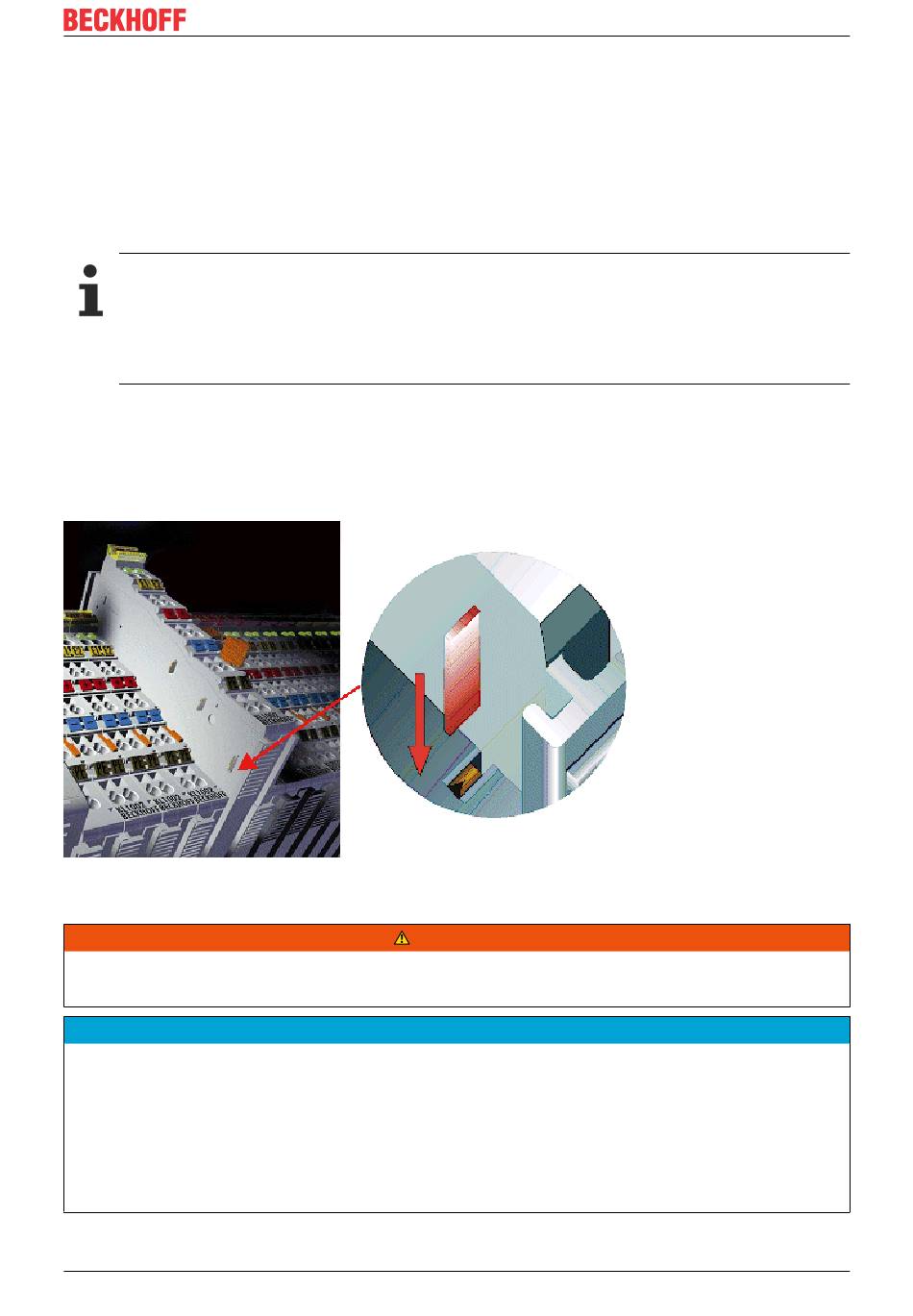

Abb. 16: Linksseitiger Powerkontakt
Verletzungsgefahr durch Stromschlag!
Der Powerkontakt mit der Kennzeichnung ⏚ darf nicht für andere Potentiale verwendet werden!
Beschädigung des Gerätes möglich
Beachten Sie, dass aus EMV-Gründen die Erdungskontakte kapazitiv mit der Tragschiene verbunden sind.
Das kann bei der Isolationsprüfung zu falschen Ergebnissen und auch zur Beschädigung der Klemme
führen (z. B. Durchschlag zur Erdleitung bei der Isolationsprüfung eines Verbrauchers mit 230 V
Nennspannung). Klemmen Sie zur Isolationsprüfung die Erdungszuleitung am Buskoppler bzw. der
Einspeiseklemme ab! Um weitere Einspeisestellen für die Prüfung zu entkoppeln, können Sie diese
Einspeiseklemmen entriegeln und mindestens 10 mm aus dem Verbund der übrigen Klemmen
herausziehen.
EL9501, EL9561
WARNUNG
HINWEIS
Version: 1.0.0
Montage und Verdrahtung
Tragschienenmontage
