Der Kanal verhält sich in PDO und CoE grundsätzlich wie ein in Kapitel „Inbetriebnahme Analogeingang
[} 154]" beschriebener Analogeingang mit den dort beschriebenen Funktionen.
• Parameter dazu in CoE x8050..x805F
◦ Insbesondere ist der Messbereich 0...5/20 V wechselbar (x805D:11)
• Informativ: Infodaten in CoE x9050..x905F
Parametrierung der Rückmessung des Ausgangsstroms, AI Output Current
Nur als Messbereich 0...2 A
Es stehen folgende Prozessdaten (PDO) zur Verfügung:
• Standard (Real32) (default): Status + Messwert in FloatingPoint/Real32
• Compact (Real32): nur Messwert in FloatingPoint/Real32
• Standard (INT16): Status + Messwert in Ganzzahl (INT16, MBE beachten!)
• Compact (INT16): nur Messwert in Ganzzahl (INT16, MBE beachten!)

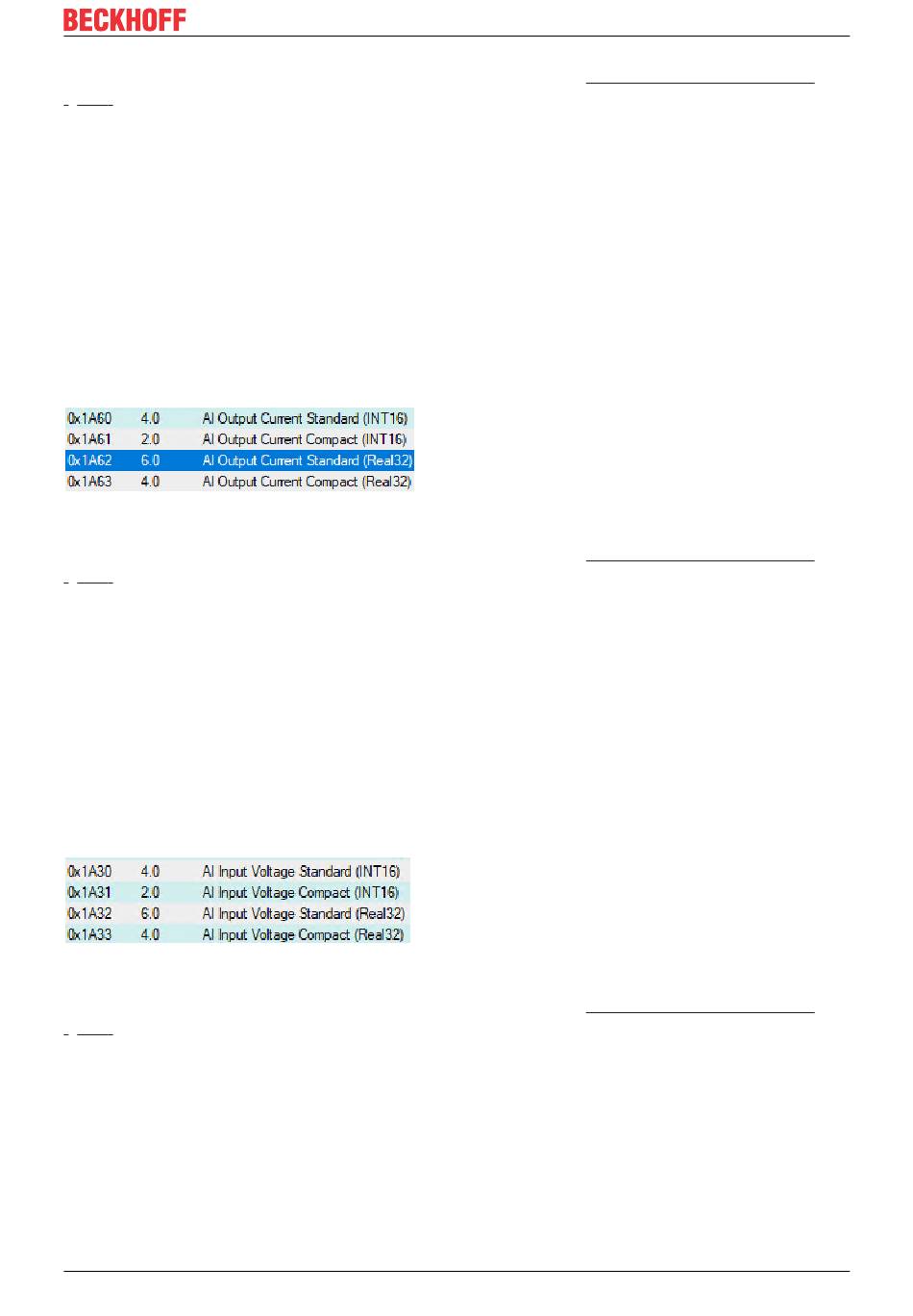

Abb. 168: 1A60 PDO
Der Kanal verhält sich in PDO und CoE grundsätzlich wie ein in Kapitel „Inbetriebnahme Analogeingang
[} 154]" beschriebener Analogeingang mit den dort beschriebenen Funktionen.
• Parameter dazu in CoE x8060..x806F
• -Informativ: Infodaten in CoE x9060..x906F
Parametrierung der Messung der Eingangsspannung, AI Input Voltage
Nur bei EL9501 anwählbar, nur als Messbereich 0...30 V
Es stehen folgende Prozessdaten (PDO) zur Verfügung:
• Standard (Real32): Status + Messwert in FloatingPoint/Real32
• Compact (Real32): nur Messwert in FloatingPoint/Real32
• Standard (INT16): Status + Messwert in Ganzzahl (INT16, MBE beachten!)
• Compact (INT16): nur Messwert in Ganzzahl (INT16, MBE beachten!)
Abb. 169: 1A30 PDO
Der Kanal verhält sich in PDO und CoE grundsätzlich wie ein in Kapitel „Inbetriebnahme Analogeingang
[} 154]" beschriebener Analogeingang mit den dort beschriebenen Funktionen.
• Parameter dazu in CoE x8030..x803F
• Informativ: Infodaten in CoE x9030..x903F
Die Geräteinformationen sind im CoE auszulesen
• CoE Bereich F900 (siehe Kapitel „Geräteinformationen")
• LED Status (siehe Kapitel „LED Status")
Die Klemme ist nun betriebsbereit.
