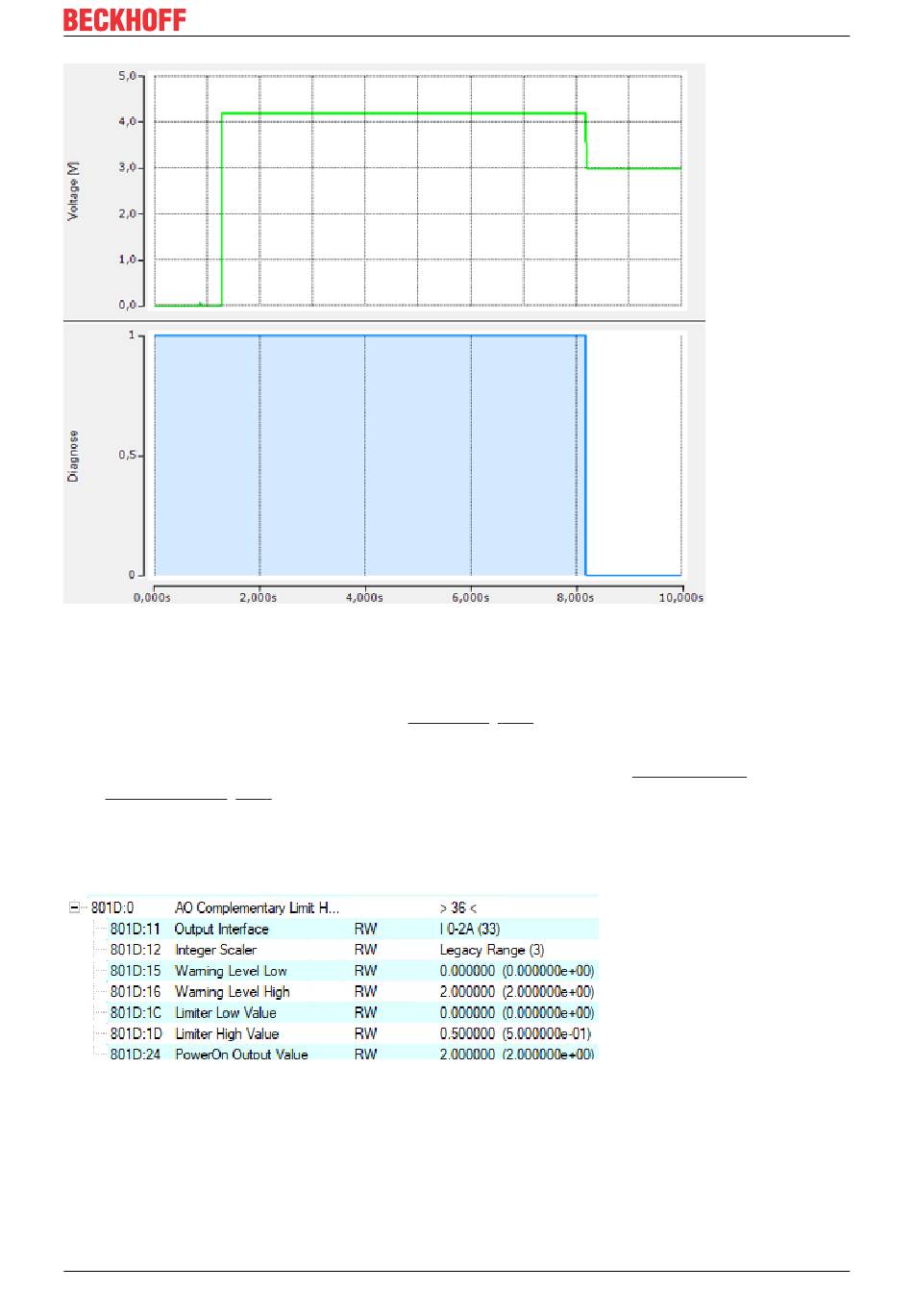

Abb. 160: Diagramm Ausgangsspannung
Parametrierung des Ausgangsstroms
(AO Complementary, i.e. Strombegrenzung des Ausgangs)
• Erläuterung Begriff „komplementär" siehe Einleitung [} 135]
• Die Strombegrenzung ist technisch immer aktiv, es gibt eine Warning und eine Limit-Funktion
• Der Kanal verhält sich in PDO und CoE grundsätzlich wie ein im Kapitel „Inbetriebnahme
Analogausgang [} 180]" beschriebener Analogausgang mit den dort beschriebenen Funktionen
Parameter dazu in CoE x8010..x801F, insbesondere können bedarfsweise geändert werden:
• "Warning Level High" x801D:16 (default 2 A)
• "Limiter High Value" x801D:1D (default 2 A)
Abb. 161: 801D PDO
• Informativ: Infodaten in CoE x9010..x901F
Das Verhalten im Überstromfall wird im CoE x800D:29 eingestellt:
