Dokumentation | DE
EL2574

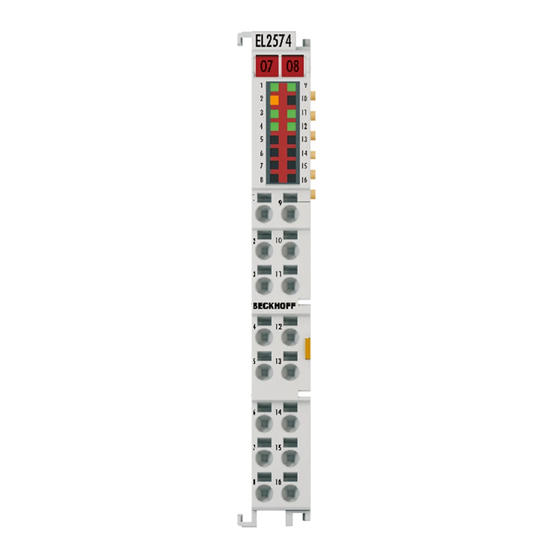

4-kanalige LED-Ausgangsklemme, Pixel-LED
23.10.2023 | Version: 1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beckhoff EL2574

Inhaltszusammenfassung für Beckhoff EL2574

  • Seite 1 Dokumentation | DE EL2574 4-kanalige LED-Ausgangsklemme, Pixel-LED 23.10.2023 | Version: 1.0...

  • Seite 3: Inhaltsverzeichnis

    Versionsidentifikation von EtherCAT-Geräten ..................  9 1.5.1 Allgemeine Hinweise zur Kennzeichnung ................ 9 1.5.2 Versionsidentifikation von EL-Klemmen................ 9 1.5.3 Beckhoff Identification Code (BIC) ...................  10 1.5.4 Elektronischer Zugriff auf den BIC (eBIC)................  12 2 Produktübersicht ............................  15 Einführung ............................ 15 Technische Daten ...........................  16 LEDs und Anschlussbelegung ......................
  • Seite 4 Inhaltsverzeichnis 5.3.2 Modules/Slots Konfiguration EL2574 ................ 113 5.3.3 Command Mode...................... 114 5.3.4 Extended Mode ...................... 119 5.3.5 Status Informationen ......................  120 Prozessdaten .......................... 121 5.4.1 Sync-Manager (SM) .......................  121 5.4.2 Manuelle PDO-Zuordnung .....................  122 Diagnose ............................ 124 5.5.1 Diagnose im CoE ...................... 124 5.5.2...

  • Seite 5: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...

  • Seite 6: Wegweiser Durch Die Dokumentation

    Weitere Bestandteile der Dokumentation Diese Dokumentation beschreibt gerätespezifische Inhalte. Sie ist Bestandteil des modular aufgebauten Dokumentationskonzepts für Beckhoff I/O-Komponenten. Für den Einsatz und sicheren Betrieb des in dieser Dokumentation beschriebenen Gerätes / der in dieser Dokumentation beschriebenen Geräte werden zusätzliche, produktübergreifende Beschreibungen benötigt, die der folgenden Tabelle zu entnehmen sind.

  • Seite 7: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.

  • Seite 8: Ausgabestände Der Dokumentation

    Vorwort Ausgabestände der Dokumentation Version Kommentar • Ergänzungen und Korrekturen • Erste Veröffentlichung • vorläufige Dokumentation für EL2574 Version: 1.0 EL2574...

  • Seite 9: Versionsidentifikation Von Ethercat-Geräten

    Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird seit 2014/01 außen auf den IP20-Klemmen aufgebracht, siehe Abb. „EL5021 EL- Klemme, Standard IP20-IO-Gerät mit Chargennummer und Revisionskennzeichnung (seit 2014/01)“.

  • Seite 10: Beckhoff Identification Code (Bic)

    Abb. 1: EL2872 mit Revision 0022 und Seriennummer 01200815 1.5.3 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016.
  • Seite 11 Entsprechend als DMC: Abb. 3: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).

  • Seite 12: Elektronischer Zugriff Auf Den Bic (Ebic)

    ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird durch Beckhoff auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Box‑Module) erfolgt ab 2020; Stand 2023 ist die Umsetzung weitgehend abgeschlossen.
  • Seite 13 • Zur Verarbeitung der BIC/BTN Daten in der PLC stehen noch als Hilfsfunktionen ab TwinCAT 3.1 build 4024.24 in der Tc2_Utilities zur Verfügung ◦ F_SplitBIC: Die Funktion zerlegt den Beckhoff Identification Code (BIC) sBICValue anhand von bekannten Kennungen in seine Bestandteile und liefert die erkannten Teil-Strings in einer Struktur ST_SplittedBIC als Rückgabewert...
  • Seite 14 Vorwort Version: 1.0 EL2574...

  • Seite 15: Produktübersicht

    Einführung EtherCAT-Klemme, 4-Kanal-LED-Ausgang, Pixel-LED Die EL2574 ermöglicht die Ansteuerung von LEDs mit einem integrierten Chip. Werden diese sogenannten Pixel-LEDs als Streifen oder Matrix verbunden, können alle LEDs unterschiedlich angesteuert werden. Dadurch sind Effekte wie Lauflichter oder Animationen möglich. Die EL2574 unterstützt verschiedene Protokolle zur Ansteuerung dieser LEDs.

  • Seite 16: Technische Daten

    Produktübersicht Technische Daten Gerätefunktionen EL2574 Anwendungsempfehlung Ansteuerung von einzeln adressierbaren LEDs Anzahl Ausgänge Eingangsspannung 5…24 V Spannungsversorgung LED • Extern • oder über die Klemmstellen „Ext. 5…24 V“ und „GND“ mit den folgenden Einschränkungen (gilt für HW < 02): ◦ > 50°C Umgebungstemperatur: keine Versorgung über die Klemme ◦...

  • Seite 17: Leds Und Anschlussbelegung

    Produktübersicht LEDs und Anschlussbelegung Abb. 4: EL2574 Anschlussbelegung EL2574 - Anschlussbelegung Klemmstelle Kommentar Ext. 5 … 24 V 5 … 24 V Versorgungsspannung für die LEDs (Spannung abhängig von der verwendeten LED; diese Spannung versorgt nicht die interne Elektronik und wird nicht überwacht) Ausgang 1 Datenausgang 1 Masse der LED-Versorgungsspannung (intern verbunden mit dem 0 V Powerkontakt) Ext.
  • Seite 18 Produktübersicht EL2574 - LEDs Abb. 5: EL2574 LEDs Farbe Bedeutung grün Diese LED gibt den Betriebszustand der Klemme wieder: Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme blinkend Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt Einzelblitz Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der...

  • Seite 19: Grundlagen Der Kommunikation

    - Kabelsätze ZK1090-9191-xxxx bzw. - feldkonfektionierbare RJ45 Stecker ZS1090-0005 - feldkonfektionierbare Ethernet Leitung ZB9010, ZB9020 Geeignete Kabel zur Verbindung von EtherCAT-Geräten finden Sie auf der Beckhoff Website! E-Bus-Versorgung Ein Buskoppler kann die an ihm angefügten EL-Klemmen mit der E-Bus-Systemspannung von 5 V versorgen, in der Regel ist ein Koppler dabei bis zu 2 A belastbar (siehe Dokumentation des jeweiligen...

  • Seite 20: Allgemeine Hinweise Zur Watchdog-Einstellung

    Zustand schaltet, in Abhängigkeit vom Gerät und Einstellung z. B. auf FALSE (aus) oder einen Ausgabewert. Der EtherCAT Slave Controller (ESC) verfügt dazu über zwei Watchdogs: • SM-Watchdog (default: 100 ms) • PDI-Watchdog (default: 100 ms) Deren Zeiten werden in TwinCAT wie folgt einzeln parametriert: Version: 1.0 EL2574...
  • Seite 21 Die maximal mögliche Watchdog-Zeit ist geräteabhängig. Beispielsweise beträgt sie bei „einfachen“ EtherCAT Slaves (ohne Firmware) mit Watchdog-Ausführung im ESC in der Regel bis zu 170 Sekunden. Bei komplexen EtherCAT Slaves (mit Firmware) wird die SM-Watchdog-Funktion in der Regel zwar über Reg. EL2574 Version: 1.0...

  • Seite 22: Ethercat State Machine

    Hochlaufs des Slaves müssen in jedem State spezifische Kommandos vom EtherCAT Master zum Gerät gesendet werden. Es werden folgende Zustände unterschieden: • Init • Pre-Operational • Safe-Operational und • Operational • Boot Regulärer Zustand eines jeden EtherCAT Slaves nach dem Hochlauf ist der Status OP. Version: 1.0 EL2574...

  • Seite 23: Ausgänge Im Safeop

    Einstellung z. B. auf AUS. Wird dies durch Deaktivieren der Watchdogüberwachung im Modul unterbunden, können auch im Geräte-Zustand SAFEOP Ausgänge geschaltet werden bzw. gesetzt bleiben. Operational (Op) Bevor der EtherCAT-Master den EtherCAT-Slave von Safe-Op nach Op schaltet, muss er bereits gültige Outputdaten übertragen. EL2574 Version: 1.0...

  • Seite 24: Coe-Interface

    Prozessor verfügen in der Regel. über keine veränderlichen Parameter und haben deshalb auch kein CoE-Verzeichnis. Wenn ein Gerät über ein CoE-Verzeichnis verfügt, stellt sich dies im TwinCAT System Manager als ein eigener Karteireiter mit der Auflistung der Elemente dar: Version: 1.0 EL2574...

  • Seite 25: Veränderungen Im Coe-Verzeichnis (Can Over Ethercat), Programmzugriff

    „CoE-Interface“ der EtherCAT-System-Dokumentation: • StartUp-Liste führen für den Austauschfall, • Unterscheidung zwischen Online/Offline Dictionary, • Vorhandensein aktueller XML-Beschreibung (Download von der Beckhoff Website), • "CoE-Reload" zum Zurücksetzen der Veränderungen • Programmzugriff im Betrieb über die PLC (s. TwinCAT3 | PLC-Bibliothek: Tc2_EtherCAT und Beispielprogramm R/W CoE) Datenerhaltung und Funktion „NoCoeStorage“...

  • Seite 26: Datenerhaltung

    Veränderungen im lokalen CoE-Verzeichnis der Klemme gehen im Austauschfall mit der alten Klemme verloren. Wird im Austauschfall eine neue Klemme mit Werkseinstellungen ab Lager Beckhoff eingesetzt, bringt diese die Standardeinstellungen mit. Es ist deshalb empfehlenswert, alle Veränderungen im CoE-Verzeichnis eines EtherCAT Slave in der Startup List des Slaves zu verankern, die bei jedem Start des EtherCAT Feldbus abgearbeitet wird.
  • Seite 27 ◦ wird das reale aktuelle Verzeichnis des Slaves ausgelesen. Dies kann je nach Größe und Zykluszeit einige Sekunden dauern. ◦ wird die tatsächliche Identität angezeigt ◦ wird der Firmware- und Hardware-Stand des Gerätes laut elektronischer Auskunft angezeigt ◦ ist ein grünes Online zu sehen EL2574 Version: 1.0...
  • Seite 28 • Kanal 0: Parameterbereich 0x8000:00 ... 0x800F:255 • Kanal 1: Parameterbereich 0x8010:00 ... 0x801F:255 • Kanal 2: Parameterbereich 0x8020:00 ... 0x802F:255 • ... Allgemein wird dies geschrieben als 0x80n0. Ausführliche Hinweise zum CoE-Interface finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. Version: 1.0 EL2574...

  • Seite 29: Distributed Clock

    Umfang von 32 Bit, d. h. nach ca. 4,2 Sekunden läuft die Variable über • Diese lokale Uhr wird vom EtherCAT Master automatisch mit der Master Clock im EtherCAT Bus mit einer Genauigkeit < 100 ns synchronisiert. Detaillierte Informationen entnehmen Sie bitte der vollständigen EtherCAT-Systembeschreibung. EL2574 Version: 1.0...

  • Seite 30: Montage Und Verdrahtung

    • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpackung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 13: Federkontakte der Beckhoff I/O-Komponenten Version: 1.0 EL2574...

  • Seite 31: Tragschienenmontage

    Achten Sie bei der Montage der Komponenten darauf, dass der Verriegelungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blindnieten. EL2574 Version: 1.0...
  • Seite 32 EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang einer neuen Versorgungsschiene dar. PE-Powerkontakt Der Powerkontakt mit der Bezeichnung PE kann als Schutzerde eingesetzt werden. Der Kontakt ist aus Sicherheitsgründen beim Zusammenstecken voreilend und kann Kurzschlussströme bis 125 A ableiten. Version: 1.0 EL2574...

  • Seite 33: Beschädigung Des Gerätes Möglich

    Klemmen Sie zur Isolationsprüfung die PE-Zuleitung am Buskoppler bzw. der Einspeiseklemme ab! Um weitere Einspeisestellen für die Prüfung zu entkoppeln, können Sie diese Einspeiseklemmen entriegeln und mindestens 10 mm aus dem Verbund der übrigen Klemmen herausziehen. WARNUNG Verletzungsgefahr durch Stromschlag! Der PE-Powerkontakt darf nicht für andere Potentiale verwendet werden! EL2574 Version: 1.0...

  • Seite 34: Einbaulagen

    Die Einhaltung der Abstände nach Abb. Empfohlene Abstände bei Standard-Einbaulage wird empfohlen. Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus, siehe Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Version: 1.0 EL2574...
  • Seite 35 Montage und Verdrahtung Abb. 18: Weitere Einbaulagen EL2574 Version: 1.0...

  • Seite 36: Positionierung Von Passiven Klemmen

    Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander gereiht werden! Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt) Abb. 19: Korrekte Positionierung Abb. 20: Inkorrekte Positionierung Version: 1.0 EL2574...

  • Seite 37: Anschluss

    Dadurch verringert sich die Montagezeit und ein Verwechseln der Anschlussdrähte ist ausgeschlossen. Die gewohnten Maße der Klemme ändern sich durch den Stecker nur geringfügig. Der Stecker trägt ungefähr 3 mm auf; dabei bleibt die maximale Höhe der Klemme unverändert. EL2574 Version: 1.0...

  • Seite 38: Verdrahtung Hd-Klemmen

    Verdrahtung HD-Klemmen Die High-Density-Klemmen der Serien ELx8xx und KLx8xx unterstützen keine steckbare Verdrahtung. Ultraschall-litzenverdichtete Leiter Ultraschall-litzenverdichtete Leiter An die Standard- und High-Density-Klemmen können auch ultraschall-litzenverdichtete (ultraschallverschweißte) Leiter angeschlossen werden. Beachten Sie die Tabellen zum Leitungsquerschnitt [} 39]! Version: 1.0 EL2574...

  • Seite 39: Verdrahtung

    Leiter wird nach dem Abisolieren einfach in die Klemmstelle gesteckt. Das Lösen der Leitungen erfolgt, wie bei den Standardklemmen, über die Kontakt-Entriegelung mit Hilfe eines Schraubendrehers. Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle. EL2574 Version: 1.0...

  • Seite 40: Schirmung

    PELV-Versorgung (Protective Extra Low Voltage) benötigt zusätzlich eine sichere Verbindung zum Schutzleiter. Entsorgung Mit einer durchgestrichenen Abfalltonne gekennzeichnete Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 1.0 EL2574...

  • Seite 41: Inbetriebnahme

    In den folgenden Kapiteln wird dem Anwender die Inbetriebnahme der TwinCAT Entwicklungsumgebung auf einem PC System der Steuerung sowie die wichtigsten Funktionen einzelner Steuerungselemente erläutert. Bitte sehen Sie weitere Informationen zu TwinCAT 2 und TwinCAT 3 unter http://infosys.beckhoff.de/. 5.1.1.1 Installation der TwinCAT Realtime-Treiber Um einen Standard Ethernet Port einer IPC-Steuerung mit den nötigen Echtzeitfähigkeiten auszurüsten, ist...
  • Seite 42 Abb. 25: Aufruf im System Manager (TwinCAT 2) Unter TwinCAT 3 ist dies über das Menü unter „TwinCAT“ erreichbar: Abb. 26: Aufruf in VS Shell (TwinCAT 3) B: Über TcRteInstall.exe im TwinCAT-Verzeichnis Abb. 27: TcRteInstall.exe im TwinCAT-Verzeichnis In beiden Fällen erscheint der folgende Dialog: Version: 1.0 EL2574...
  • Seite 43 TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf „Gerät .. (EtherCAT)“ im Projektmappen-Explorer unter „E/A“ geöffnet werden: Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk) EL2574 Version: 1.0...
  • Seite 44 Inbetriebnahme Abb. 30: Windows-Eigenschaften der Netzwerkschnittstelle Eine korrekte Einstellung des Treibers könnte wie folgt aussehen: Abb. 31: Beispielhafte korrekte Treiber-Einstellung des Ethernet Ports Andere mögliche Einstellungen sind zu vermeiden: Version: 1.0 EL2574...
  • Seite 45 Inbetriebnahme Abb. 32: Fehlerhafte Treiber-Einstellungen des Ethernet Ports EL2574 Version: 1.0...
  • Seite 46 Protocol TCP/IP“ eine feste IP-Adresse für diesen Port zu vergeben und DHCP zu deaktivieren. Dadurch entfällt die Wartezeit, bis sich der DHCP-Client des Ethernet Ports eine Default-IP-Adresse zuteilt, weil er keine Zuteilung eines DHCP-Servers erhält. Als Adressraum empfiehlt sich z. B. 192.168.x.x. Abb. 33: TCP/IP-Einstellung des Ethernet Ports Version: 1.0 EL2574...
  • Seite 47 Die Bestellbezeichnung aus Typ + Version (hier: EL2521-0025) beschreibt die Funktion des Gerätes. Die Revision gibt den technischen Fortschritt wieder und wird von Beckhoff verwaltet. Prinzipiell kann ein Gerät mit höherer Revision ein Gerät mit niedrigerer Revision ersetzen, wenn z. B. in der Dokumentation nicht anders angegeben.
  • Seite 48 Features mit. Wenn diese nicht genutzt werden sollen, kann ohne Bedenken mit der bisherigen Revision 1018 in der Konfiguration weitergearbeitet werden. Dies drückt auch die Beckhoff Kompatibilitätsregel aus. Siehe dazu insbesondere das Kapitel „Allgemeine Hinweise zur Verwendung von Beckhoff EtherCAT IO- Komponenten" und zur manuellen Konfigurationserstellung das Kapitel „Offline Konfigurationserstellung [} 52]“.

  • Seite 49: Onlinedescription Unter Twincat

    (Spracheinstellungen des Betriebssystems beachten!) Diese Datei ist im gleichen Zuge wie die andere Datei zu löschen. Fehlerhafte ESI-Datei Liegt eine fehlerhafte ESI-Datei vor die vom System Manager nicht eingelesen werden kann, meldet dies der System Manager durch ein Hinweisfenster. EL2574 Version: 1.0...
  • Seite 50 Ursachen dafür können sein • Aufbau der *.xml entspricht nicht der zugehörigen *.xsd-Datei → prüfen Sie die Ihnen vorliegenden Schemata • Inhalt kann nicht in eine Gerätebeschreibung übersetzt werden → Es ist der Hersteller der Datei zu kontaktieren Version: 1.0 EL2574...
  • Seite 51 Inbetriebnahme 5.1.1.3 TwinCAT ESI Updater Ab TwinCAT 2.11 kann der System Manager bei Online-Zugang selbst nach aktuellen Beckhoff ESI-Dateien suchen: Abb. 40: Anwendung des ESI Updater (>=TwinCAT 2.11) Der Aufruf erfolgt unter: „Options“ → „Update EtherCAT Device Descriptions“. Auswahl bei TwinCAT 3: Abb. 41: Anwendung des ESI Updater (TwinCAT 3) Der ESI Updater ist eine bequeme Möglichkeit, die von den EtherCAT Herstellern bereitgestellten ESIs...
  • Seite 52 Für eine EtherCAT I/O Anwendung mit EtherCAT Slaves ist der „EtherCAT“ Typ auszuwählen. „EtherCAT Automation Protocol via EL6601“ ist für den bisherigen Publisher/Subscriber-Dienst in Kombination mit einer EL6601/EL6614 Klemme auszuwählen. Abb. 43: Auswahl EtherCAT Anschluss (TwinCAT 2.11, TwinCAT 3) Diesem virtuellen Gerät ist dann ein realer Ethernet Port auf dem Laufzeitsystem zuzuordnen. Version: 1.0 EL2574...

  • Seite 53: Auswahl Des Ethernet-Ports

    Es können nur Ethernet-Ports für ein EtherCAT-Gerät ausgewählt werden, für die der TwinCAT Realtime-Treiber installiert ist. Dies muss für jeden Port getrennt vorgenommen werden. Siehe dazu die entsprechende Installationsseite [} 41]. Definieren von EtherCAT Slaves Durch Rechtsklick auf ein Gerät im Konfigurationsbaum können weitere Geräte angefügt werden. EL2574 Version: 1.0...
  • Seite 54 Das Suchfeld erleichtert das Auffinden eines bestimmten Gerätes (ab TwinCAT 2.11 bzw. TwinCAT 3). Abb. 47: Auswahldialog neues EtherCAT-Gerät Standardmäßig wird nur der Name/Typ des Gerätes als Auswahlkriterium verwendet. Für eine gezielte Auswahl einer bestimmen Revision des Gerätes kann die Revision als „Extended Information“ eingeblendet werden. Version: 1.0 EL2574...

  • Seite 55: Geräte-Auswahl Nach Revision, Kompatibilität

    Oft sind aus historischen oder funktionalen Gründen mehrere Revisionen eines Gerätes erzeugt worden, z. B. durch technologische Weiterentwicklung. Zur vereinfachten Anzeige (s. Abb. „Auswahldialog neues EtherCAT-Gerät“) wird bei Beckhoff Geräten nur die letzte (=höchste) Revision und damit der letzte Produktionsstand im Auswahldialog angezeigt. Sollen alle im System als ESI-Beschreibungen vorliegenden Revisionen eines Gerätes angezeigt werden, ist die Checkbox „Show Hidden Devices“...
  • Seite 56 Abb. 50: Name/Revision Klemme Wenn im TwinCAT System aktuelle ESI-Beschreibungen vorliegen, entspricht der im Auswahldialog als letzte Revision angebotene Stand dem Produktionsstand von Beckhoff. Es wird empfohlen, bei Erstellung einer neuen Konfiguration jeweils diesen letzten Revisionsstand eines Gerätes zu verwenden, wenn aktuell produzierte Beckhoff-Geräte in der realen Applikation verwendet werden.

  • Seite 57: Online Scannen Im Config Mode

    Abb. 53: Scan Devices (links: TwinCAT 2; rechts: TwinCAT 3) Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch gefunden werden. Abb. 54: Hinweis automatischer GeräteScan (links: TwinCAT 2; rechts: TwinCAT 3) EL2574 Version: 1.0...

  • Seite 58: Funktionsweise Online Scan

    Konfigurationserstellung verwendet werden sondern ggf. zum Vergleich [} 62] mit der festgelegten Erst- Konfiguration. Hintergrund: da Beckhoff aus Gründen der Produktpflege gelegentlich den Revisionsstand der ausgelieferten Produkte erhöht, kann durch einen solchen Scan eine Konfiguration erzeugt werden, die (bei identischem Maschinenaufbau) zwar von der Geräteliste her identisch ist, die jeweilige Geräterevision unterscheiden sich aber ggf.
  • Seite 59 Konfiguration. Ebenso werden eventuell von A weltweit Ersatzteillager für die kommenden Serienmaschinen mit Klemmen EL2521-0025-1018 angelegt. Nach einiger Zeit erweitert Beckhoff die EL2521-0025 um ein neues Feature C. Deshalb wird die FW geändert, nach außen hin kenntlich durch einen höheren FW-Stand und eine neue Revision -1019.
  • Seite 60 Abb. 63: Anzeige des Wechsels zwischen „Free Run“ und „Config Mode“ unten rechts in der Statusleiste Abb. 64: TwinCAT kann auch über einen Button in diesen Zustand versetzt werden (links: TC2; rechts TC3) Das EtherCAT System sollte sich danach in einem funktionsfähigen zyklischen Betrieb nach Abb. Beispielhafte Online-Anzeige befinden. Version: 1.0 EL2574...
  • Seite 61 ◦ fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf ◦ Slave hat ungültige Gerätebeschreibung Es sind die Verbindungen und Teilnehmer gezielt zu überprüfen, z. B. durch den Emergency Scan. Der Scan ist dann erneut vorzunehmen. Abb. 66: Fehlerhafte Erkennung EL2574 Version: 1.0...

  • Seite 62: Veränderung Der Konfiguration Nach Vergleich

    Bei diesem Scan werden z. Z. (TwinCAT 2.11 bzw. 3.1) nur die Geräteeigenschaften Vendor (Hersteller), Gerätename und Revision verglichen! Ein „ChangeTo“ oder „Copy“ sollte nur im Hinblick auf die Beckhoff IO-Kompatibilitätsregel (s. o.) nur mit Bedacht vorgenommen werden. Das Gerät wird dann in der Konfiguration gegen die vorgefundene Revision ausgetauscht, dies kann Einfluss auf unterstützte...
  • Seite 63 (Firmware wenn vorhanden) die Kommunikationsanfragen/-einstellungen des Masters unterstützen. Dies ist abwärtskompatibel der Fall, d. h. neuere Geräte (höhere Revision) sollen es auch unterstützen, wenn der EtherCAT Master sie als eine ältere Revision anspricht. Als Beckhoff- Kompatibilitätsregel für EtherCAT-Klemmen/ Boxen/ EJ-Module ist anzunehmen: Geräte-Revision in der Anlage >= Geräte-Revision in der Konfiguration...
  • Seite 64 • PDO (Prozessdaten: Reihenfolge, SyncUnit SU, SyncManager SM, EntryCount, Entry.Datatype) Bei Geräten der AX5000-Familie wird diese Funktion intensiv verwendet. Change to Alternative Type Der TwinCAT System Manager bietet eine Funktion zum Austauschen eines Gerätes: Change to Alternative Type Version: 1.0 EL2574...
  • Seite 65 EL6695 bieten spezielle Funktionen über einen Karteireiter mit der eigenen Klemmenbezeichnung an, also „EL6695“ in diesem Fall. Ebenfalls wird ein spezieller Karteireiter „Settings“ von Klemmen mit umfangreichen Einstellmöglichkeiten angeboten (z. B. EL3751). Karteireiter „Allgemein“ Abb. 74: Karteireiter „Allgemein“ EL2574 Version: 1.0...
  • Seite 66 Zeigt die (Allgemeine Slave PDO-) Konfiguration der Prozessdaten an. Die Eingangs- und Ausgangsdaten des EtherCAT-Slaves werden als CANopen Prozess-Daten-Objekte (Process Data Objects, PDO) dargestellt. Falls der EtherCAT-Slave es unterstützt, ermöglicht dieser Dialog dem Anwender ein PDO über PDO-Zuordnung auszuwählen und den Inhalt des individuellen PDOs zu variieren. Version: 1.0 EL2574...
  • Seite 67 Prozessdaten (Größe in Bit/Bytes, Quellort, Übertragungsart) er von oder zu diesem Slave übermitteln möchte. Eine falsche Konfiguration kann einen erfolgreichen Start des Slaves verhindern. Für Beckhoff EtherCAT Slaves EL, ES, EM, EJ und EP gilt im Allgemeinen: • Die vom Gerät unterstützten Prozessdaten Input/Output sind in der ESI/XML-Beschreibung herstellerseitig definiert.

  • Seite 68: Manuelle Veränderung Der Prozessdaten

    Karteireiters können Sie betrachten, welche Download-Requests während des Startups zur Mailbox gesendet werden. Es ist auch möglich neue Mailbox-Requests zur Listenanzeige hinzuzufügen. Die Download-Requests werden in derselben Reihenfolge zum Slave gesendet, wie sie in der Liste angezeigt werden. Version: 1.0 EL2574...
  • Seite 69 Karteireiter CoE - Online angezeigt. Dieser Dialog listet den Inhalt des Objektverzeichnisses des Slaves auf (SDO-Upload) und erlaubt dem Anwender den Inhalt eines Objekts dieses Verzeichnisses zu ändern. Details zu den Objekten der einzelnen EtherCAT-Geräte finden Sie in den gerätespezifischen Objektbeschreibungen. EL2574 Version: 1.0...
  • Seite 70 Das Objekt kann ausgelesen und Daten können in das Objekt geschrieben werden (Read/Write) Das Objekt kann ausgelesen werden, es ist aber nicht möglich Daten in das Objekt zu schreiben (Read only) Ein zusätzliches P kennzeichnet das Objekt als Prozessdatenobjekt. Wert Wert des Objekts Version: 1.0 EL2574...
  • Seite 71 Slave hochgeladen. In der untenstehenden Liste können Sie festlegen welche Objekt-Typen hochgeladen werden sollen. Offline - über EDS-Datei Wenn dieses Optionsfeld angewählt ist, wird die Liste der im Objektverzeichnis enthaltenen Objekte aus einer EDS-Datei gelesen, die der Anwender bereitstellt. Karteireiter „Online“ Abb. 81: Karteireiter „Online“ EL2574 Version: 1.0...
  • Seite 72 Carrier-Signal ist am Port vorhanden, der Port ist aber geschlossen. File Access over EtherCAT Download Mit dieser Schaltfläche können Sie eine Datei zum EtherCAT-Gerät schreiben. Upload Mit dieser Schaltfläche können Sie eine Datei vom EtherCAT-Gerät lesen. Karteireiter „DC“ (Distributed Clocks) Abb. 82: Karteireiter „DC“ (Distributed Clocks) Version: 1.0 EL2574...

  • Seite 73: Aktivierung Der Pdo-Zuordnung

    • DC-Synchron (Input based) • DC-Synchron Erweiterte Einstellungen… Erweiterte Einstellungen für die Nachregelung der echtzeitbestimmende TwinCAT-Uhr Detaillierte Informationen zu Distributed Clocks sind unter http://infosys.beckhoff.de angegeben: Feldbuskomponenten → EtherCAT-Klemmen → EtherCAT System Dokumentation → Distributed Clocks 5.1.1.7.1 Detaillierte Beschreibung des Karteireiters „Prozessdaten“ Sync-Manager Listet die Konfiguration der Sync-Manager (SM) auf.

  • Seite 74: Import/Export Von Ethercat-Teilnehmern Mittels Sci Und Xti

    Zum besseren Verständnis der Export/Import‑Funktion wird der übliche Ablauf bei der IO‑Konfiguration betrachtet: • Der Anwender/Programmierer bearbeitet die IO‑Konfiguration, d.h. die Gesamtheit der Input/ Output‑Geräte, wie etwa Antriebe, die an den verwendeten Feldbussen anliegen, in der TwinCAT‑Systemumgebung. Hinweis: Im Folgenden werden nur EtherCAT‑Konfigurationen in der TwinCAT‑Systemumgebung betrachtet. Version: 1.0 EL2574...
  • Seite 75 • innerhalb der TwinCAT‑Umgebung: Export/Import als xti‑Datei oder • außerhalb, d.h. TwinCAT‑Grenzen überschreitend: Export/Import als sci‑Datei. Zur Veranschaulichung im Folgenden ein Beispiel: eine EL3702‑Klemme in Standard‑Einstellung wird auf 2‑fach Oversampling umgestellt (blau) und das optionale PDO „StartTimeNextLatch“ wahlweise hinzugefügt (rot): EL2574 Version: 1.0...

  • Seite 76: Das Vorgehen Innerhalb Twincat Mit Xti-Dateien

    Das sog. „SCI‑Verfahren“ ist ab TwinCAT 3.1 build 4024.14 verfügbar. Die Slave Configuration Information (SCI) beschreibt eine bestimmte vollständige Konfiguration für einen EtherCAT Slave (Klemme, Box, Antrieb…) basierend auf den Einstellungsmöglichkeiten der Gerätebeschreibungsdatei (ESI, EtherCAT Slave Information). Das heißt, sie umfasst PDO, CoE, Synchronisierung. Version: 1.0 EL2574...
  • Seite 77 • Falls TwinCAT offline ist (es liegt keine Verbindung zu einer laufenden realen Steuerung vor) kann eine Warnmeldung erscheinen, weil nach Ausführung der Funktion das System den Versuch unternimmt, den EtherCAT Strang neu zu laden, ist in diesem Fall allerdings nicht ergebnisrelevant und kann mit Klick auf „OK“ bestätigt werden: EL2574 Version: 1.0...
  • Seite 78 Die konfigurierte Zykluszeit wird exportiert. Üblicherweise ist diese netzwerkabhängig und time(0x1C3x.2) kann nicht immer vorab bestimmt werden. Referenz auf die ursprüngliche ESI Datei. Export SCI Datei speichern. • Bei Mehrfachauswahl ist eine Listenansicht verfügbar (Export multiple SCI files): • Auswahl der zu exportierenden Slaves: Version: 1.0 EL2574...
  • Seite 79 Es werden alle Slaves abgewählt. • Die sci‑Datei kann lokal abgespeichert werden: • Es erfolgt der Export: Import • Eine sci‑Beschreibung kann wie jede normale Beckhoff‑Gerätebeschreibung manuell in die TwinCAT‑Konfiguration eingefügt werden. • Die sci‑Datei muss im TwinCAT‑ESI‑Pfad liegen, i.d.R. unter: C:\TwinCAT\3.1\Config\Io\EtherCAT •...
  • Seite 80 Inbetriebnahme • SCI‑Geräte anzeigen und gewünschtes Gerät auswählen und einfügen: Weitere Hinweise • Einstellungen für die SCI‑Funktion können über den allgemeinen Options Dialog vorgenommen werden (Tools → Options → TwinCAT → Export SCI): Erläuterung der Einstellungen: Version: 1.0 EL2574...

  • Seite 81: Twincat Quickstart

    • „offline“: der vorgesehene Aufbau wird durch Hinzufügen und entsprechendes Platzieren einzelner Komponenten erstellt. Diese können aus einem Verzeichnis ausgewählt und Konfiguriert werden. ◦ Die Vorgehensweise für den „offline“ – Betrieb ist unter http://infosys.beckhoff.de einsehbar: TwinCAT 2 → TwinCAT System Manager → EA - Konfiguration → Anfügen eines E/A-Gerätes •...
  • Seite 82 • Rechtsseitig angebunden am CX2040 (E-Bus): EL1004 (4-Kanal-Digital-Eingangsklemme 24 V • Über den X001 Anschluss (RJ-45) angeschlossen: EK1100 EtherCAT-Koppler • Rechtsseitig angebunden am EK1100 EtherCAT-Koppler (E-Bus): EL2008 (8-Kanal-Digital-Ausgangsklemme 24 V ; 0,5 A) • (Optional über X000: ein Link zu einen externen PC für die Benutzeroberfläche) Version: 1.0 EL2574...
  • Seite 83 Anzumerken ist, dass sämtliche Kombinationen einer Konfiguration möglich sind; beispielsweise könnte die Klemme EL1004 ebenso auch nach dem Koppler angesteckt werden oder die Klemme EL2008 könnte zusätzlich rechts an dem CX2040 angesteckt sein – dann wäre der Koppler EK1100 überflüssig. EL2574 Version: 1.0...
  • Seite 84 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Im Menü unter „Aktionen“ → „Auswahl des Zielsystems...“, über das Symbol „ “ oder durch Taste „F8“ wird folgendes Fenster hierzu geöffnet: Version: 1.0 EL2574...
  • Seite 85 Abb. 87: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Nach der Auswahl mit „OK“ ist das Zielsystem über den System Manager ansprechbar. EL2574 Version: 1.0...
  • Seite 86 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 82] sieht das Ergebnis wie folgt aus: Version: 1.0 EL2574...
  • Seite 87 TwinCAT PLC Control ist die Entwicklungsumgebung zur Erstellung der Steuerung in unterschiedlichen Programmumgebungen: Das TwinCAT PLC Control unterstützt alle in der IEC 61131-3 beschriebenen Sprachen. Es gibt zwei textuelle Sprachen und drei grafische Sprachen. • Textuelle Sprachen ◦ Anweisungsliste (AWL, IL) EL2574 Version: 1.0...
  • Seite 88 Nach dem Start von TwinCAT PLC Control wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 92: TwinCAT PLC Control nach dem Start Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt und unter dem Namen „PLC_example.pro“ gespeichert worden: Version: 1.0 EL2574...
  • Seite 89 Manager nicht bekannt, was zu dieser Warnung führt. Nach dessen Bekanntgabe kommt es nicht mehr zu dieser Warnung. Im System Manager ist das Projekt des TwinCAT PLC Control zunächst einzubinden. Dies geschieht über das Kontext Menü der „SPS-Konfiguration“ (rechts-Klick) und der Auswahl „SPS-Projekt Anfügen…“: Abb. 94: Hinzufügen des Projektes des TwinCAT PLC Control EL2574 Version: 1.0...
  • Seite 90 „Verknüpfung Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) geöffnet: Abb. 96: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Version: 1.0 EL2574...
  • Seite 91 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: EL2574 Version: 1.0...
  • Seite 92 Das PLC-System kann daraufhin wie im Folgenden beschrieben gestartet werden. Starten der Steuerung Ausgehend von einem remote System muss nun als erstes auch die PLC Steuerung über „Online“ → „Choose Run-Time System…“ mit dem embedded PC über Ethernet verbunden werden: Version: 1.0 EL2574...
  • Seite 93 Steuerprogramm geladen, um es ausführen lassen zu können. Dies wird entsprechend mit der Meldung „Kein Programm auf der Steuerung! Soll das neue Programm geladen werden?“ bekannt gemacht und ist mit „Ja“ zu beantworten. Die Laufzeitumgebung ist bereit zum Programstart: Abb. 101: PLC Control Logged-in, bereit zum Programmstart EL2574 Version: 1.0...
  • Seite 94 TwinCAT 3 (Shell) folgende Benutzeroberfläche nach dem Start: Abb. 102: Initale Benutzeroberfläche TwinCAT 3 Zunächst ist die Erstellung eines neues Projekt mittels (oder unter „Datei“→“Neu“→“Projekt…“) vorzunehmen. In dem darauf folgenden Dialog werden die entsprechenden Einträge vorgenommen (wie in der Abbildung gezeigt): Version: 1.0 EL2574...
  • Seite 95 Ist es vorgesehen, die auf einem PLC installierte TwinCAT Laufzeitumgebung von einem anderen System als Entwicklungsumgebung per „remote“ anzusprechen, ist das Zielsystem zuvor bekannt zu machen. Über das Symbol in der Menüleiste: wird das pull-down Menü aufgeklappt: EL2574 Version: 1.0...
  • Seite 96 • die bekannte Rechner - IP oder AmsNetId einzutragen Abb. 106: PLC für den Zugriff des TwinCAT System Managers festlegen: Auswahl des Zielsystems Ist das Zielsystem eingetragen, steht dieses wie folgt zur Auswahl (ggf. muss zuvor das korrekte Passwort eingetragen werden): Version: 1.0 EL2574...
  • Seite 97 Klemmen zu ermitteln. „Free Run“ erlaubt das Manipulieren von Ein- und Ausgangswerten innerhalb des „Config Modus“ und sollte ebenfalls bestätigt werden. Ausgehend von der am Anfang dieses Kapitels beschriebenen Beispielkonfiguration [} 82] sieht das Ergebnis wie folgt aus: EL2574 Version: 1.0...
  • Seite 98 (im Aufbau vorliegenden) Elemente einliest: Abb. 110: Einlesen von einzelnen an einem Gerät befindlichen Klemmen Diese Funktionalität ist nützlich, falls die Konfiguration (d. h. der „reale Aufbau“) kurzfristig geändert wird. Version: 1.0 EL2574...
  • Seite 99 Projektmappen-Explorer durch Auswahl von „Neues Element hinzufügen….“ ein PLC Unterprojekt hinzugefügt: Abb. 111: Einfügen der Programmierumgebung in „SPS“ In dem darauf folgenden geöffneten Dialog wird ein „Standard PLC Projekt“ ausgewählt und beispielsweise als Projektname „PLC_example“ vergeben und ein entsprechendes Verzeichnis ausgewählt: EL2574 Version: 1.0...
  • Seite 100 Das durch Auswahl von „Standard PLC Projekt“ bereits existierende Programm „Main“ kann über das „PLC_example_Project“ in „POUs“ durch Doppelklick geöffnet werden. Es wird folgende Benutzeroberfläche für ein initiales Projekt dargestellt: Abb. 113: Initiales Programm „Main“ des Standard PLC Projektes Nun sind für den weiteren Ablauf Beispielvariablen sowie ein Beispielprogramm erstellt worden: Version: 1.0 EL2574...
  • Seite 101 Abb. 114: Beispielprogramm mit Variablen nach einem Kompiliervorgang (ohne Variablenanbindung) Das Steuerprogramm wird nun als Projektmappe erstellt und damit der Kompiliervorgang vorgenommen: Abb. 115: Kompilierung des Programms starten Anschließend liegen in den „Zuordnungen“ des Projektmappen-Explorers die folgenden – im ST/ PLC Programm mit „AT%“ gekennzeichneten Variablen vor: EL2574 Version: 1.0...
  • Seite 102 Ändern…“ ein Fenster zur Auswahl eines passenden Prozessobjektes (PDOs) für dessen Verknüpfung geöffnet: Abb. 116: Erstellen der Verknüpfungen PLC-Variablen zu Prozessobjekten In dem dadurch geöffneten Fenster kann aus dem SPS-Konfigurationsbaum das Prozessobjekt für die Variable „bEL1004_Ch4“ vom Typ BOOL selektiert werden: Abb. 117: Auswahl des PDO vom Typ BOOL Version: 1.0 EL2574...
  • Seite 103 ) an dem gelben bzw. roten Objekt der Variablen zeigt an, dass hierfür eine Verknüpfung existiert. Die Verknüpfungen können z. B. auch überprüft werden, indem „Goto Link Variable“ aus dem Kontextmenü einer Variable ausgewählt wird. Dann wird automatisch das gegenüberliegende verknüpfte Objekt, in diesem Fall das PDO selektiert: EL2574 Version: 1.0...
  • Seite 104 1. Zuerst müssen die benötigten Prozessdaten im Reiter „Prozessdaten“ in TwinCAT ausgewählt werden. 2. Anschließend muss der SPS Datentyp im Reiter „PLC“ über die Check-Box generiert werden. 3. Der Datentyp im Feld „Data Type“ kann dann über den „Copy“-Button kopiert werden. Abb. 120: Erzeugen eines SPS Datentyps Version: 1.0 EL2574...
  • Seite 105 6. Die Struktur im Reiter „PLC“ der Klemme muss dann mit der angelegten Instanz verknüpft werden. Abb. 122: Verknüpfung der Struktur 7. In der SPS können die Prozessdaten dann über die Struktur im Programmcode gelesen bzw. geschrieben werden. Abb. 123: Lesen einer Variable aus der Struktur der Prozessdaten EL2574 Version: 1.0...
  • Seite 106 Programmstart mit Klick auf das Symbol , Taste „F5“ oder entsprechend auch über „PLC“ im Menü durch Auswahl von „Start“. Die gestartete Programmierumgebung zeigt sich mit einer Darstellung der Laufzeitwerte von einzelnen Variablen: Abb. 124: TwinCAT 3 Entwicklungsumgebung (VS Shell): Logged-in, nach erfolgten Programmstart Version: 1.0 EL2574...
  • Seite 107 Inbetriebnahme Die beiden Bedienelemente zum Stoppen und Ausloggen führen je nach Bedarf zu der gewünschten Aktion (entsprechend auch für Stopp „umschalt-Taste + F5“ oder beide Aktionen über das „PLC“ Menü auswählbar). EL2574 Version: 1.0...

  • Seite 108: Hinweise Für Die Inbetriebnahme

    Versorgung muss extern bereitgestellt werden. Entweder können die angeschlossenen LEDs direkt versorgt werden oder die Versorgungsspannung für die LED wird optional über die Anschlusspunkte „Ext. 5…24 V“ und „GND“ geführt. Bei der Versorgung über die entsprechenden Anschlusspunkte der EL2574 muss ein Derating des Stroms berücksichtigt werden (gilt für HW < 02).

  • Seite 109: Einstellbare Parameter

    Werden Pixel außerhalb des hier vorgegebenen Bereichs über die Prozessdaten beschrieben, erfolgt eine Fehlermeldung. Insgesamt können von der EL2574 2048 Pixel beschrieben werden. • Diese können an einem Kanal betrieben werden (1x 2048 Pixel) oder • auf zwei Kanäle (2x 1024 Pixel), 3 Kanäle (3x 512 Pixel) oder 4 Kanäle (4x 512 Pixel) aufgeteilt werden.

  • Seite 110: Ablauf Der Aktualisierung

    In den ersten Buffer (Pixelbuffer) werden die Daten aus der SPS geschrieben, um dort das „Bild“ für angeschlossenen LED zusammen zu bauen. Die Daten werden aus der SPS entweder über ein Command- oder einen Write-Befehl zusammen mit einem Execute gesendet. Version: 1.0 EL2574...
  • Seite 111 Das Updaten der Daten zur Klemme und das Senden an den Streifen kann dabei aber parallel ablaufen, weil hier auf zwei unterschiedliche Buffer in der Klemme zugegriffen wird. Außerdem können alle vier Kanäle immer parallel bearbeitet werden. EL2574 Version: 1.0...

  • Seite 112: Funktion Und Parametrierung

    Betriebsart der Gruppe ist im Bereich „Description“ in Kurzform erläutert. Module Jedes „Module“ hat eine definierte Nummer „ModuleIdent“, die mit einer Betriebsart, sowie den entsprechenden Prozessdaten und Setting-Objekten, fest verknüpft ist. Wird ein „Module“ mehrfach in einer „ModuleGroup“ verwendet, so wird es entsprechend oft angezeigt. Version: 1.0 EL2574...

  • Seite 113: Modules/Slots Konfiguration El2574

    CLK oder asynchron ohne CLK), werden zwei Kanäle aufgrund der Anschlussbelegung zu einem zusammengefasst. Abb. 127: EL2574 - Reiter Slots Mit der Schaltfläche < können Module einem bestimmten Slot zugewiesen oder mit x wieder entfernt werden. Pro SlotGroup können entweder 2x ALED oder 1x SLED zugewiesen werden. Einem nicht verwendeten Kanal muss immer mit ein „Empty Modul“...

  • Seite 114: Command Mode

    Inbetriebnahme 5.3.3 Command Mode Abb. 128: EL2574 - Default - Prozessdatenanzeige im TwinCAT-Baum „Control Channel 1" In der Default-Konfiguration sind die ALED/SLED Control Ausgangsdaten aktiviert. Hierbei können die Pixel mittels Kommandos angesteuert werden. 5.3.3.1 Kommandos Mit diesen Kommandos können gesamte Bereiche gefüllt, verschoben oder verändert werden.
  • Seite 115 Abb. 130: Beispiel Kommando 0x02 „Clear“ Kommando 0x03 „Copy“, Anzahl Pixel kopieren Eine Anzahl Pixel werden an eine neue Position kopiert (Überschreiben). Command Variablen Index Length Color Parameter 0x03 „Copy“ Startposition Anzahl der Pixel Zielposition Abb. 131: Beispiel Kommando 0x03 „Copy“ EL2574 Version: 1.0...
  • Seite 116 Innerhalb des gewählten Bereichs wird um die vorgegebene Anzahl Stellen nach rechts verschoben. Command Variablen Index Length Color Parameter 0x05 „Rotate Left“ Startposition Anzahl der Pixel Verschiebung 0x06 „Rotate Right“ Verschiebung Abb. 133: Beispiel Kommando 0x06 „Rotate Right“ Version: 1.0 EL2574...
  • Seite 117 • Über Kommando 0x09 wird die Farbe des letzten Pixels festgelegt Command Variablen Index Length Color Parameter 0x08/0x09 „Gradient“ Startposition Anzahl der Pixel 0x08: Farbe erster Pixel 0x09: Farbe letzter Pixel Abb. 135: Beispiel Kommando 0x08 / 0x09 „Gradient“ EL2574 Version: 1.0...

  • Seite 118: Verlust Von Daten Möglich

    Um die Datenkonsistenz zu gewährleisten, ist ein gleichzeitiges Schreiben und Lesen nicht möglich. Während der Übertragung von Daten aus dem Framebuffer, ist das Transmit‑Bit TRUE, sodass hier gewartet werden muss, bis das Bit wieder FALSE ist, um neue Daten zu schreiben. Version: 1.0 EL2574...

  • Seite 119: Extended Mode

    Für hohe Update-Raten und Animationen kann das erweiterte Prozessabbild verwendet werden. Diese Daten müssen im Tab „Prozessdaten“ pro Kanal hinzukonfiguriert werden (Outputs ‑ 0x16n1). Abb. 136: EL2574 - Prozessdatenanzeige im TwinCAT-Baum „Extended Channel 1“ Hierbei werden die LEDs in Segmente zu acht LEDs, benannt als Elemente, eingeteilt. Für jede der acht LEDs stehen 4 Byte Ausgangsdaten zur Verfügung.

  • Seite 120: Status Informationen

    Während der Übertragung von Daten aus dem Framebuffer, ist das Transmit‑Bit TRUE, sodass hier gewartet werden muss, bis das Bit wieder FALSE ist, um neue Daten zu schreiben. 5.3.5 Status Informationen Abb. 137: EL2574 - Anzeige der Status-Informationen im TwinCAT-Baum Name Bedeutung Busy Feedback zum toggeln des Execute‑Bits.

  • Seite 121: Prozessdaten

    Der Umfang der angebotenen Prozessdaten kann über den Reiter „Prozessdaten“ verändert werden (siehe folgende Abb.). Output SyncManager (SM2) Dem Output-SyncManager 2 können die PDOs aus dem Bereich 0x16nm (0x1600 bis 0x1631) zugeordnet werden. Abb. 138: EL2574 – Prozessdaten Output SyncManager (SM2) EL2574 Version: 1.0...

  • Seite 122: Manuelle Pdo-Zuordnung

    Inbetriebnahme Input SyncManager (SM 3) Dem Input-Sync Manager 3 können die PDOs aus dem Bereich 0x1An0 (0x1A00 bis 0x1A30). zugeordnet werden. Abb. 139: EL2574 – Prozessdaten Input SyncManager (SM3) 5.4.2 Manuelle PDO-Zuordnung Zur Konfiguration der Prozessdaten 1. markieren Sie im oberen linken Feld „Sync Manager“ den gewünschten Sync Manager (editierbar sind hier SM 2 und SM 3).
  • Seite 123 0x1An0 Status Channel n 0x60n0:01 – Status_Busy 0x60n0:02 – Status_Transmit 0x60n0:03 – Status_Send Acknowledge 0x60n0:04 – Status_Update Acknowledge 0x60n0:05 – Status_Command Acknowledge 0x60n0:06 – Status_Command Reject 0x60n0:0B – Status_Warning 0x60n0:0C – Status_Error 0x60n0:0F – Status_Input Cycle Counter EL2574 Version: 1.0...

  • Seite 124: Diagnose

    Klemme muss abkühlen Leiterplattentemperatur Fehler bei 100°C Leiterplattentemperatur 5.5.2 Diagnose in den Diag Messages Für die EL2574 gibt es spezielle Meldungen in den Diag Messages für Fehler und Warnungen, die in der folgenden Tabelle aufgelistet sind: Text-ID Message 0x4616 Warnung Ungültiger Befehl...
  • Seite 125 In der zum EtherCAT-Gerät gehörigen ESI/XML-Datei werden die DiagMessages in Textform erklärt: Anhand der in der DiagMessage enthaltenen Text-ID kann die entsprechende Klartextmeldung in den Sprachen gefunden werden, die in der ESI/XML enthalten sind. Üblicherweise sind dies bei Beckhoff- Produkten deutsch und englisch.
  • Seite 126 EventLogger nicht genutzt wird, kann der StartUp-Eintrag gelöscht oder auf 0 gesetzt werden. Der Wert kann dann bei Bedarf später aus der PLC per CoE-Zugriff wieder auf 1 gesetzt werden. Nachrichten in die PLC einlesen - In Vorbereitung - Version: 1.0 EL2574...
  • Seite 127 über den EtherCAT Master oder durch Einsicht in das Register x901 eines DC-Slaves ermittelt werden. Aufbau der Text-ID Der Aufbau der MessageID unterliegt keiner Standardisierung und kann herstellerspezifisch definiert werden. Bei Beckhoff EtherCAT-Geräten (EL, EP) lautet er nach xyzz üblichwerweise: 0: Systeminfo 0: System...
  • Seite 128 No channel range error anymore Es liegt kein Messbereichsfehler mehr vor 0x170C Information Calibration data saved Abgleichdaten wurden gespeichert 0x170D Information Calibration data will be applied Abgleichdaten werden erst nach dem Senden des and saved after sending the Kommandos „0x5AFE“ übernommen und gespeichert command “0x5AFE” Version: 1.0 EL2574...
  • Seite 129 Doppelte IP-Adresse gefunden detected (%d.%d.%d.%d) 0x2007 Information System %s: UDP handler initialized UDP-Handler initialisiert 0x2008 Information System %s: TCP handler initialized TCP-Handler initialisiert 0x2009 Information System %s: No more free TCP sockets Keine freien TCP Sockets verfügbar available EL2574 Version: 1.0...
  • Seite 130 • Der Verstärker wir außerhalb der Spezifikation (Warning) betrieben • Das I2T-Modell des Verstärkers ist falsch parametriert 0x4414 Warnung Drive I2T-Model Motor overload • Der Motor wird außerhalb der parametrierten (Warning) Nennwerte betrieben. • Das I2T-Modell des Motors ist falsch parametriert. Version: 1.0 EL2574...
  • Seite 131 Warnung Processor usage at %d % Prozessorauslastung bei %d % 0x470A Warnung EtherCAT Frame missed (change EtherCAT Frame verpasst (Einstellungen, DC Settings or DC Operation Mode Operation Mode oder Sync0 Shift Time ändern) or Sync0 Shift Time) EL2574 Version: 1.0...
  • Seite 132 Kommunikation Tickstamp Process failed 0x828B Fehler Kommunikation PCR Process failed: %X 0x828C Fehler Kommunikation Quote Process failed: %X 0x82FF Fehler Kommunikation Bootmode not activated Bootmode nicht aktiviert 0x8300 Fehler Encoder Set position error: 0x%X, %d Fehler beim Setzen der Position Version: 1.0 EL2574...
  • Seite 133 STO while the axis was enabled Es wurde versucht die Achse zu aktivieren, obwohl die Spannung am STO-Eingang nicht anliegt. 0x8550 Fehler Inputs Zero crossing phase %X missing Nulldurchgang Phase %X fehlt 0x8551 Fehler Inputs Phase sequence Error Drehrichtung Falsch EL2574 Version: 1.0...
  • Seite 134 Überlastzeit wurde manipuliert 0x8709 Fehler Saturationtime was manipulated Sättigungszeit wurde manipuliert 0x870A Fehler Channel range error Messbereichsfehler des Kanals 0x870B Fehler no ADC clock Kein ADC Takt vorhanden 0xFFFF Information Debug: 0x%X, 0x%X, 0x%X Debug: 0x%X, 0x%X, 0x%X Version: 1.0 EL2574...

  • Seite 135: Objektbeschreibung Und Parametrierung

    EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuellste XML-Datei im Download-Bereich auf der Beckhoff- Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung des EtherCAT Gerätes wird über den CoE-Online Reiter [} 69] (mit Doppelklick...
  • Seite 136 Grüner Anteil für RGBW-Farbe UINT8 0x00 (0 0x70p0:23 Color__Blue Blauer Anteil für RGBW-Farbe UINT8 0x00 (0 0x70p0:24 Color__White Weißer Anteil für RGBW-Farbe (Nur verwendet, wenn UINT8 0x00 (0 das 4-Byte-Farbformat verwendet wird (RGBW, GRBW, WRGB,...), ansonsten ignoriert). Version: 1.0 EL2574...
  • Seite 137 Die Reihenfolge der Farben ist Rot, Grün, Blau, Weiß: 0xWWBBGGRR 0x70p1:12 Segment__Element[1] UINT32 0x00000000 0x70p1:13 Segment__Element[2] UINT32 0x00000000 0x70p1:14 Segment__Element[3] UINT32 0x00000000 0x70p1:15 Segment__Element[4] UINT32 0x00000000 0x70p1:16 Segment__Element[5] UINT32 0x00000000 0x70p1:17 Segment__Element[6] UINT32 0x00000000 0x70p1:18 Segment__Element[7] UINT32 0x00000000 EL2574 Version: 1.0...
  • Seite 138 28 = WS2812(B) 29 = WS2813 30 = WS2815 31 = WS2818 Synchronus Protocol: 64 = APA101 65 = APA102 67 = GE8822 68 = HD107S 69 = P9813 70 = SK9822 73 = WS2801 74 = WS2803 Version: 1.0 EL2574...
  • Seite 139 Custom Data Rate Definiert die Datenrate (benutzerdefinierte Einstellung). ENUM[8] 0x50 (80 (Wird nur angewendet, wenn benutzerdefinierte Einstellungen aktiviert sind) 1 = 1 MBit/s 2 = 2 MBit/s 3 = 3 MBit/s 4 = 4 MBit/s 40 = 400 kBit/s 80 = 800 kBit/s EL2574 Version: 1.0...
  • Seite 140 Color Red 0x80p0:25 Watchdog Default Farbanteil grün im Watchdog-Fall UINT8 0x00 (0 Color Green 0x80p0:26 Watchdog Default Farbanteil blau im Watchdog-Fall UINT8 0x00 (0 Color Blue 0x80p0:27 Watchdog Default Farbanteil weiß im Watchdog-Fall UINT8 0x00 (0 Color White Version: 1.0 EL2574...
  • Seite 141 Index FB00 PLED Command Index (hex) Name Bedeutung Datentyp Flags Default FB00:0 PLED Command Über PLED Command können klemmenspezifische UINT8 0x03 (3 Kommandos durchgeführt werden. FB00:01 Request OCTET- STRING[2] FB00:02 Status UINT8 0x00 (0 FB00:03 Response OCTET- STRING[4] EL2574 Version: 1.0...
  • Seite 142 Inbetriebnahme Index FB40 Memory interface Index (hex) Name Bedeutung Datentyp Flags Default FB40:0 Memory interface Max. Subindex UINT8 0x03 (3 FB40:01 Address UINT32 0x00 (0 FB40:02 Length UINT32 0x00 (0 FB40:03 Data OCTET- STRING[8] Version: 1.0 EL2574...

  • Seite 143: Standardobjekte

    Index 1008 Device name Index (hex) Name Bedeutung Datentyp Flags Default 1008:0 Device name Geräte-Name des EtherCAT-Slave STRING EL2574 Index 1009 Hardware version Index (hex) Name Bedeutung Datentyp Flags Default 1009:0 Hardware version Hardware-Version des EtherCAT-Slaves STRING Index 100A Software version...
  • Seite 144 UINT8 0x01 (1 1C13:01 Subindex 001 1. zugeordnete TxPDO (enthält den Index des zugehörigen UINT16 0x1A00 TxPDO Mapping Objekts) (6656 1C13:02 Subindex 002 2. zugeordnete TxPDO (enthält den Index des zugehörigen UINT16 0x0000 (0 TxPDO Mapping Objekts) Version: 1.0 EL2574...
  • Seite 145 Shift too short counter Anzahl der zu kurzen Abstände zwischen SYNC0 und UINT16 0x0000 (0 SYNC1 Event (nur im DC Mode) 1C32:20 Sync error Im letzten Zyklus war die Synchronisierung nicht korrekt BOOLEAN 0x00 (0 (Ausgänge wurden zu spät ausgegeben, nur im DC Mode) EL2574 Version: 1.0...
  • Seite 146 UINT16 0x0000 (0 wie 0x1C32:11 [} 145] counter 1C33:0C Cycle exceeded UINT16 0x0000 (0 wie 0x1C32:12 [} 145] counter 1C33:0D Shift too short counter wie 0x1C32:13 [} 145] UINT16 0x0000 (0 1C33:20 Sync error BOOLEAN 0x00 (0 wie 0x1C32:32 [} 145] Version: 1.0 EL2574...

  • Seite 147: Allgemeine Inbetriebnahmehinweise Für Einen Ethercat Slave

    Diese Diagnose ist für alle Slaves gleich. als auch über • kanal-typische Funktionsdiagnose (geräteabhängig) Siehe entsprechende Gerätedokumentation Die Farbgebung in Abb. Auswahl an Diagnoseinformationen eines EtherCAT Slave entspricht auch den Variablenfarben im System Manager, siehe Abb. Grundlegende EtherCAT Slave Diagnose in der PLC. EL2574 Version: 1.0...
  • Seite 148 Variablen über ADS sinnvoll. In Abb. Grundlegende EtherCAT Slave Diagnose in der PLC ist eine Beispielimplementation einer grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über kanal-spezifische Funktionsdiagnose verfügt.

  • Seite 149: Diagnoseinformationen

    Das CoE-Parameterverzeichnis (CanOpen-over-EtherCAT) dient der Verwaltung von Einstellwerten des jeweiligen Slaves. Bei der Inbetriebnahme eines komplexeren EtherCAT Slaves sind unter Umständen hier Veränderungen vorzunehmen. Zugänglich ist es über den TwinCAT System Manager, s. Abb. EL3102, CoE- Verzeichnis: EL2574 Version: 1.0...
  • Seite 150 • Es ist vom Anwender die StartUp-Liste mit den Änderungen zu pflegen. Inbetriebnahmehilfe im TwinCAT System Manager In einem fortschreitenden Prozess werden für EL/EP-EtherCAT-Geräte Inbetriebnahmeoberflächen eingeführt. Diese sind in TwinCAT System Managern ab TwinCAT 2.11R2 verfügbar. Sie werden über entsprechend erweiterte ESI-Konfigurationsdateien in den System Manager integriert. Version: 1.0 EL2574...
  • Seite 151 (DC), PDO, CoE) definiert sind. Siehe dazu auch Kapitel "Grundlagen der Kommunikation, EtherCAT State Machine [} 22]. Der Hochlauf kann je nach Konfigurationsaufwand und Gesamtkonfiguration bis zu einigen Sekunden dauern. Auch der EtherCAT Master selbst muss beim Start diese Routinen durchlaufen, bis er in jedem Fall den Zielzustand OP erreicht. EL2574 Version: 1.0...
  • Seite 152 • Slaves: OP Diese Einstellung gilt für alle Slaves zugleich. Abb. 148: Default Verhalten System Manager Zusätzlich kann im Dialog „Erweiterte Einstellung“ beim jeweiligen Slave der Zielzustand eingestellt werden, auch dieser ist standardmäßig OP. Abb. 149: Default Zielzustand im Slave Version: 1.0 EL2574...
  • Seite 153 Koppler liefern kann, sind an entsprechenden Positionen im Klemmenstrang Einspeiseklemmen (z. B. EL9410) zu setzen. Im TwinCAT System Manager wird der vorberechnete theoretische maximale E-Bus-Strom als Spaltenwert angezeigt. Eine Unterschreitung wird durch negativen Summenbetrag und Ausrufezeichen markiert, vor einer solchen Stelle ist eine Einspeiseklemme zu setzen. EL2574 Version: 1.0...
  • Seite 154 Ab TwinCAT 2.11 wird bei der Aktivierung einer solchen Konfiguration eine Warnmeldung „E-Bus Power of Terminal...“ im Logger-Fenster ausgegeben: Abb. 152: Warnmeldung E-Bus-Überschreitung HINWEIS Achtung! Fehlfunktion möglich! Die E-Bus-Versorgung aller EtherCAT-Klemmen eines Klemmenblocks muss aus demselben Massepotential erfolgen! Version: 1.0 EL2574...

  • Seite 155: Anhang

    Anhang Anhang Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation...

  • Seite 156: Gerätebeschreibung Esi-File/Xml

    Die Gerätebeschreibung ESI wird auf dem Slave lokal gespeichert und beim Start geladen. Jede Gerätebeschreibung hat eine eindeutige Kennung aus Slave-Name (9-stellig) und Revision-Nummer (4- stellig). Jeder im System Manager konfigurierte Slave zeigt seine Kennung im EtherCAT-Reiter: Version: 1.0 EL2574...

  • Seite 157: Update Von Xml/Esi-Beschreibung

    Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:...
  • Seite 158 Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update Version: 1.0 EL2574...

  • Seite 159: Änderung Erst Nach Neustart Wirksam

    Der TwinCAT System-Manager zeigt die Version der Controller-Firmware an, wenn der Slave online für den Master zugänglich ist. Klicken Sie hierzu auf die E-Bus-Klemme deren Controller-Firmware Sie überprüfen möchten (im Beispiel Klemme 2 (EL3204) und wählen Sie den Karteireiter CoE-Online (CAN over EtherCAT). EL2574 Version: 1.0...

  • Seite 160: Coe-Online Und Offline-Coe

    • offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen werden.
  • Seite 161 Anhang Abb. 160: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).

  • Seite 162: Fpga-Firmware *.Rbf

    Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online. Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an. Version: 1.0 EL2574...
  • Seite 163 Abb. 162: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren. EL2574 Version: 1.0...
  • Seite 164 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
  • Seite 165 • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EL2574 Version: 1.0...

  • Seite 166: Gleichzeitiges Update Mehrerer Ethercat-Geräte

    Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI- Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt. Abb. 164: Mehrfache Selektion und FW-Update Wählen Sie dazu die betreffenden Slaves aus und führen Sie das Firmware-Update im BOOTSTRAP Modus wie o. a. aus. Version: 1.0 EL2574...

  • Seite 167: Firmware Kompatibilität

    Anhang Firmware Kompatibilität Beckhoff EtherCAT Geräte werden mit dem aktuell verfügbaren letzten Firmware-Stand ausgeliefert. Dabei bestehen zwingende Abhängigkeiten zwischen Firmware und Hardware; eine Kompatibilität ist nicht in jeder Kombination gegeben. Die unten angegebene Übersicht zeigt auf welchem Hardware-Stand eine Firmware betrieben werden kann.
  • Seite 168 Alle Backup-Objekte werden so in den Auslieferungszustand zurückgesetzt. Alternativer Restore-Wert Bei einigen Klemmen älterer Bauart (FW Erstellung ca. vor 2007) lassen sich die Backup-Objekte mit einem alternativen Restore-Wert umstellen: Dezimalwert: 1819238756, Hexadezimalwert: 0x6C6F6164. Eine falsche Eingabe des Restore-Wertes zeigt keine Wirkung! Version: 1.0 EL2574...

  • Seite 169: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: www.beckhoff.com...
  • Seite 171 Mehr Informationen: www.beckhoff.com/EL2574 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...

Inhaltsverzeichnis
