Anwendungsbeispiele
Trennung eines Signals vom Störrauschen
Jetzt möchten Sie die Signalform analysieren und das Rauschen
ignorieren. Um unkorreliertes Rauschen in der Oszilloskopanzeige zu
reduzieren, gehen Sie wie folgt vor:
1. Drücken Sie die Taste ERFASSUNG, um das Menü Erfassung
anzuzeigen.
2. Drücken Sie die Optionstaste Mittelwert.
3. Drücken Sie die Optionstaste Mittelwerte, um die Effekte
anzuzeigen, die eine Variation der Anzahl ausgeführter
Mittelwertbildungen auf das Signal hat.
Durch die Mittelwertbildung wird das unkorrelierte Rauschen reduziert.

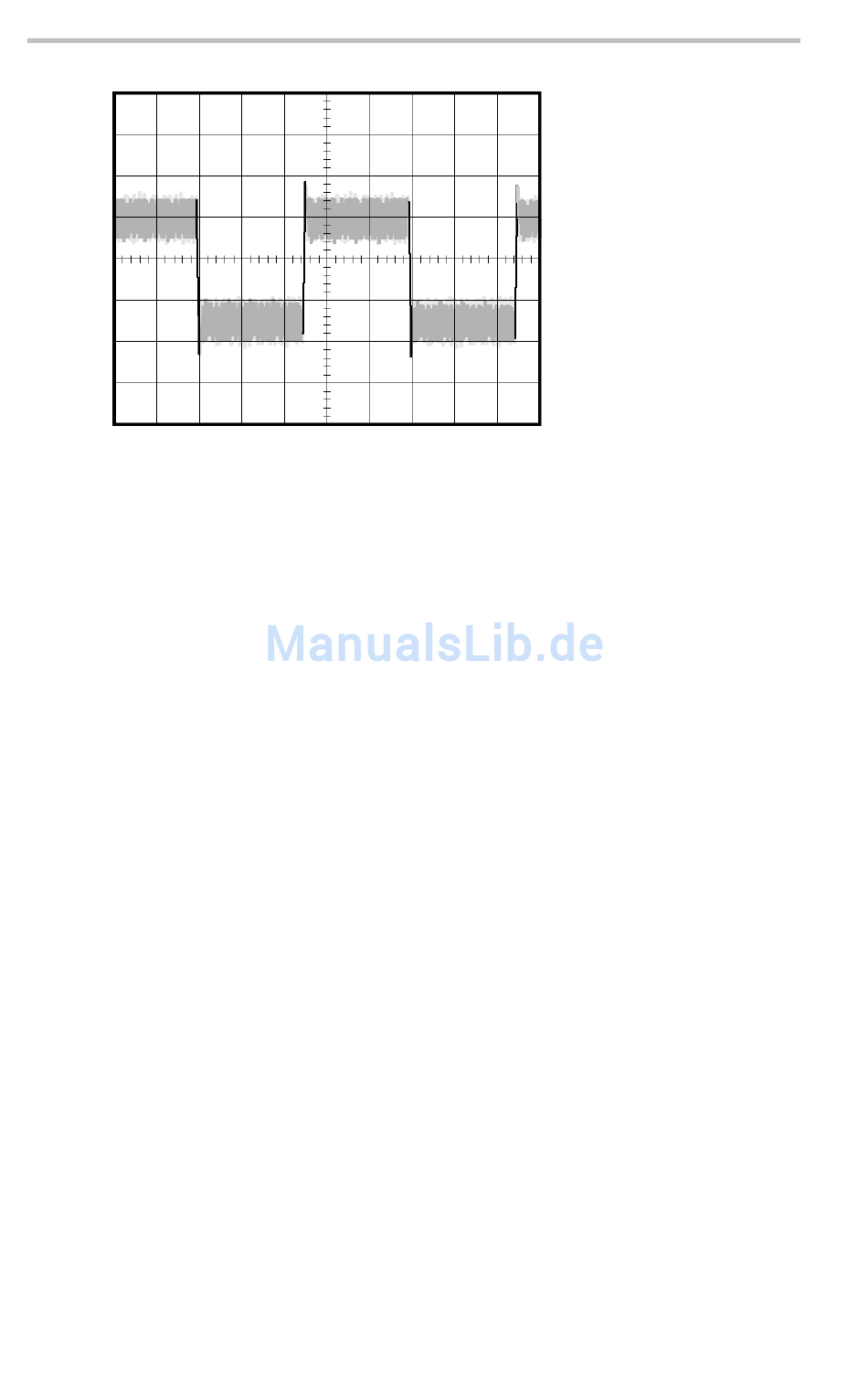

So ist es leichter, Details in einem Signal anzuzeigen. Im Beispiel
unten wird an den steigenden und fallenden Flanken des Signals ein
Überschwingen angezeigt, wenn das Rauschen entfernt wird.
68 Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
