Vortriggerinformationen. (Siehe Seite 43, Horizontalskala und
Position; Vortriggerinformationen.)
Flanke und Pegel
Die Bedienelemente Flanke und Pegel helfen bei der Triggerdefinition.
Mit der Option Flanke (nur bei Flankentriggern verfügbar) wird
festgelegt, ob der Triggerpunkt auf der ansteigenden oder abfallenden
Flanke liegen soll. Über den Drehknopf TRIGGER PEGEL wird
eingestellt, wo der Triggerpunkt auf der Flanke auftritt.

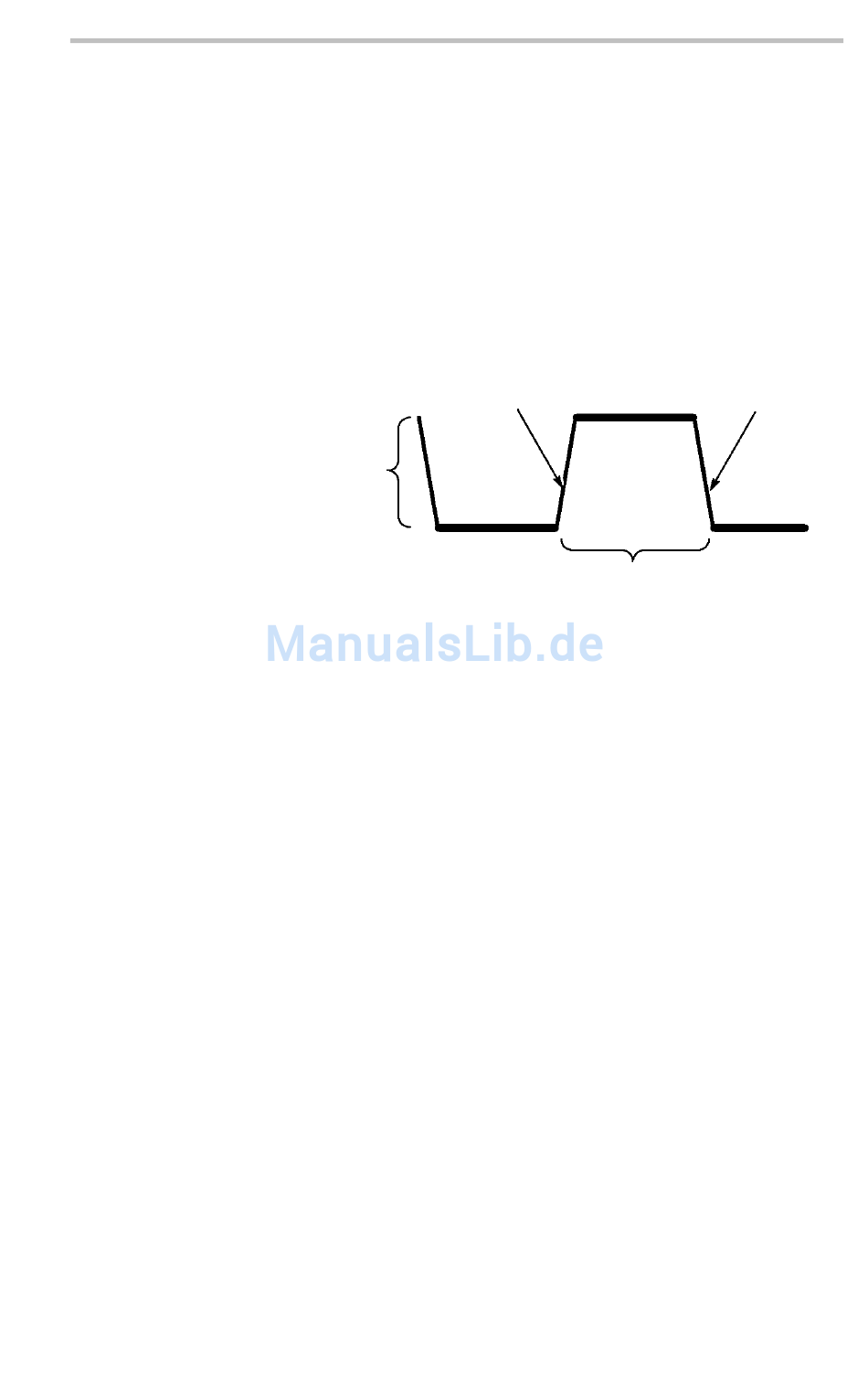

Der Triggerpegel lässt
sich vertikal anpassen.

Signalerfassung

Bei der Signalerfassung wird das Signal vom Oszilloskop digitalisiert
und als Kurvenzug angezeigt. Im Erfassungsmodus ist festgelegt, auf
welche Weise das Signal digitalisiert wird. Die Einstellung der Zeitbasis
beeinflusst die Zeitdauer und Detailgenauigkeit der Erfassung.
Erfassungsmodi
Es gibt drei Erfassungsmodi: Normale Abtastung, Spitzenwert und
Mittelwert.
Normale Abtastung.
vom Oszilloskop in regelmäßigen Zeitabständen abgetastet und als
Kurvenzug dargestellt. In diesem Modus werden Signale meistens sehr
präzise wiedergegeben.
In diesem Modus werden jedoch keine schnellen Signalschwankungen
erfasst, die zwischen den einzelnen Abtastungen auftreten können. Dies
kann zu Aliasing führen, sodass schmale Impulse möglicherweise nicht
vom Oszilloskop erfasst werden. (Siehe Seite 43, Zeitbereichs-Aliasing.)
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Hintergrundwissen zur Funktionsweise von Oszilloskopen
Steigende Flanke
Die Triggerflanke kann steigen oder fallen.
Bei diesem Erfassungsmodus wird das Signal
Fallende Flanke
