Anzeige Eines Berechneten Momentanen Leistungssignals - Tektronix TPS2000 Benutzerhandbuch

Anwendungsbeispiele

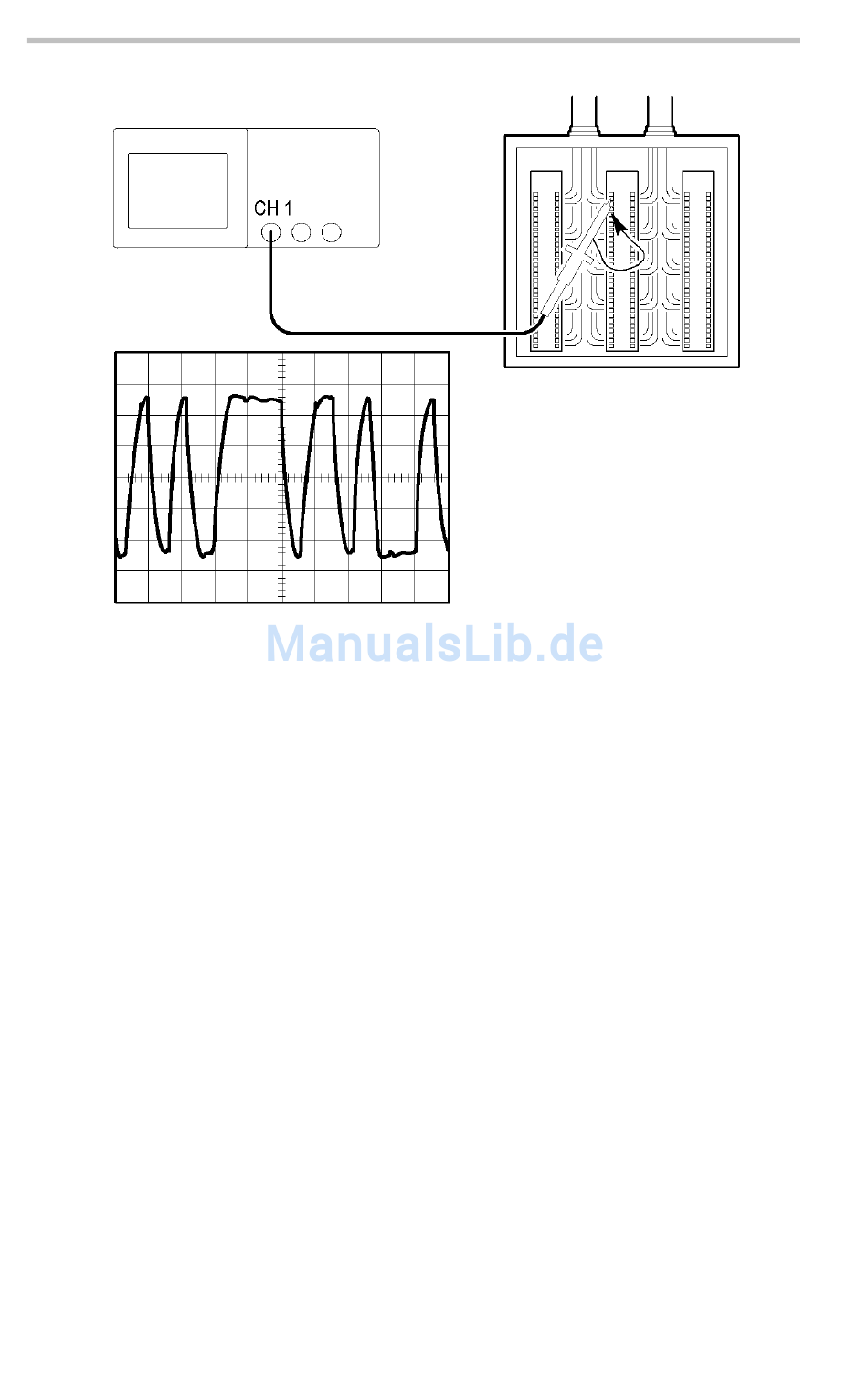

Zum Anzeigen des Differenzsignals gehen Sie wie folgt vor:
1. Schließen Sie die Tastkopfspitze an einer Seite des Signals an.
2. Schließen Sie den Tastkopf-Referenzleiter an der anderen Seite
des Signals an.
3. Drücken Sie die Taste AUTOSET.
Um eine stabilere Anzeige zu erhalten, drücken Sie die Taste
EINZELFOLGE, um die Signalerfassung zu steuern. Jedes Mal, wenn
Sie die Taste drücken, erfasst das Oszilloskop eine Momentaufnahme
des digitalen Datenstroms. Zur Signalanalyse können die Cursors oder
die automatischen Messungen verwendet werden, oder Sie speichern
das Signal, um es zu einem späteren Zeitpunkt zu analysieren.

Anzeige eines berechneten momentanen Leistungssignals

Ein berechnetes momentanes Leistungssignal können Sie
mit einem Spannungstastkopf, einem Stromtastkopf und der
Multiplikationsfunktion des Oszilloskops anzeigen.
58 Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
