Entnehmbarer Massenspeicher

Das Oszilloskop enthält einen entnehmbaren Massenspeicher in
Form einer CompactFlash-Karte vom Typ 1. Daten können auf der
CompactFlash-Karte gespeichert und von dieser abgerufen werden.

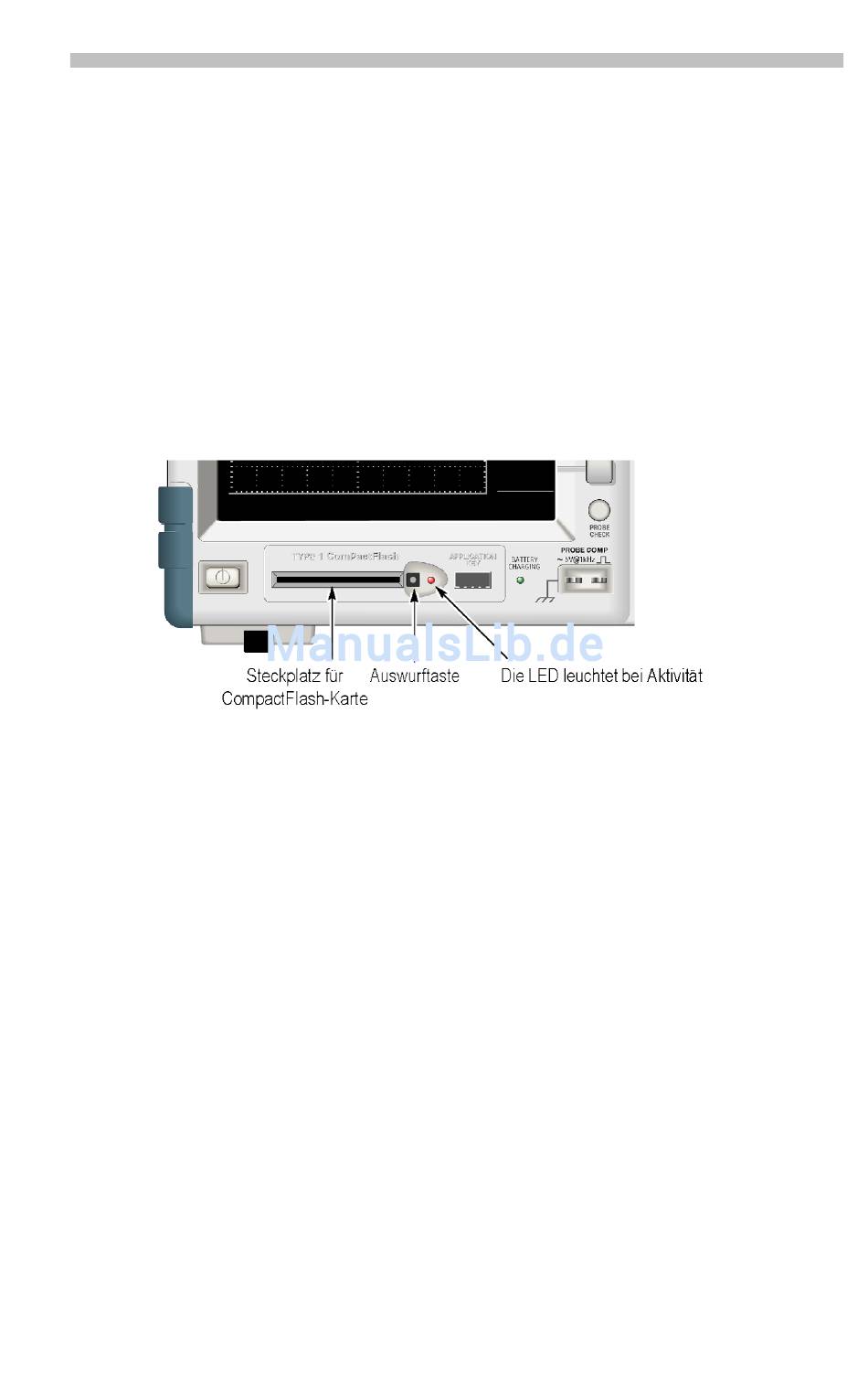

Einstecken und Entnehmen der CompactFlash-Karte

An der Vorderseite des Oszilloskops befindet sich ein Steckplatz für
CompactFlash-Karten vom Typ 1.
Zum Einsetzen einer CompactFlash-Karte verfahren Sie wie folgt:
1. Richten Sie die Karte am Kartensteckplatz des Oszilloskops aus.
Karten vom Typ 1 sind gekennzeichnet.
2. Schieben Sie die Karte in den Steckplatz ein, bis sie mit der
Gerätevorderseite abschließt. Falls die Karte sich nicht mühelos
einstecken lässt, nehmen Sie sie heraus und stecken sie richtig
herum ein.
Zum Entnehmen einer CompactFlash-Karte verfahren Sie wie folgt:
1. Drücken Sie die Auswurftaste, und lassen Sie sie wieder los, bis die
Taste wieder vollständig zum Vorschein kommt.
2. Drücken Sie die Auswurftaste erneut, um die Karte aus dem
Steckplatz auszuwerfen.
3. Ziehen Sie die CompactFlash-Karte aus dem Kartenschlitz an der
Gerätevorderseite.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000 109
