Anwendungsbeispiele
2. Drücken Sie die Taste CH1 MENU (CH1 MENÜ).
3. Drücken Sie Tastkopf ► Spannung ► Teilung, und
nehmen Sie die Einstellung passend zur Abschwächung des
Spannungstastkopfes vor.
4. Drücken Sie die Taste CH2 MENU (CH2 MENÜ).
5. Drücken Sie Tastkopf ► Strom ► Skala, und nehmen Sie die
Einstellung passend zur Skala des Stromtastkopfes vor.
6. Drücken Sie die Taste AUTOSET.
7. Drücken Sie MATH MENU (MATH MENÜ) ► Operation ►
× (Multiplikation).
8. Drücken Sie Quellen ► CH1 × CH2.
HINWEIS.
VA.

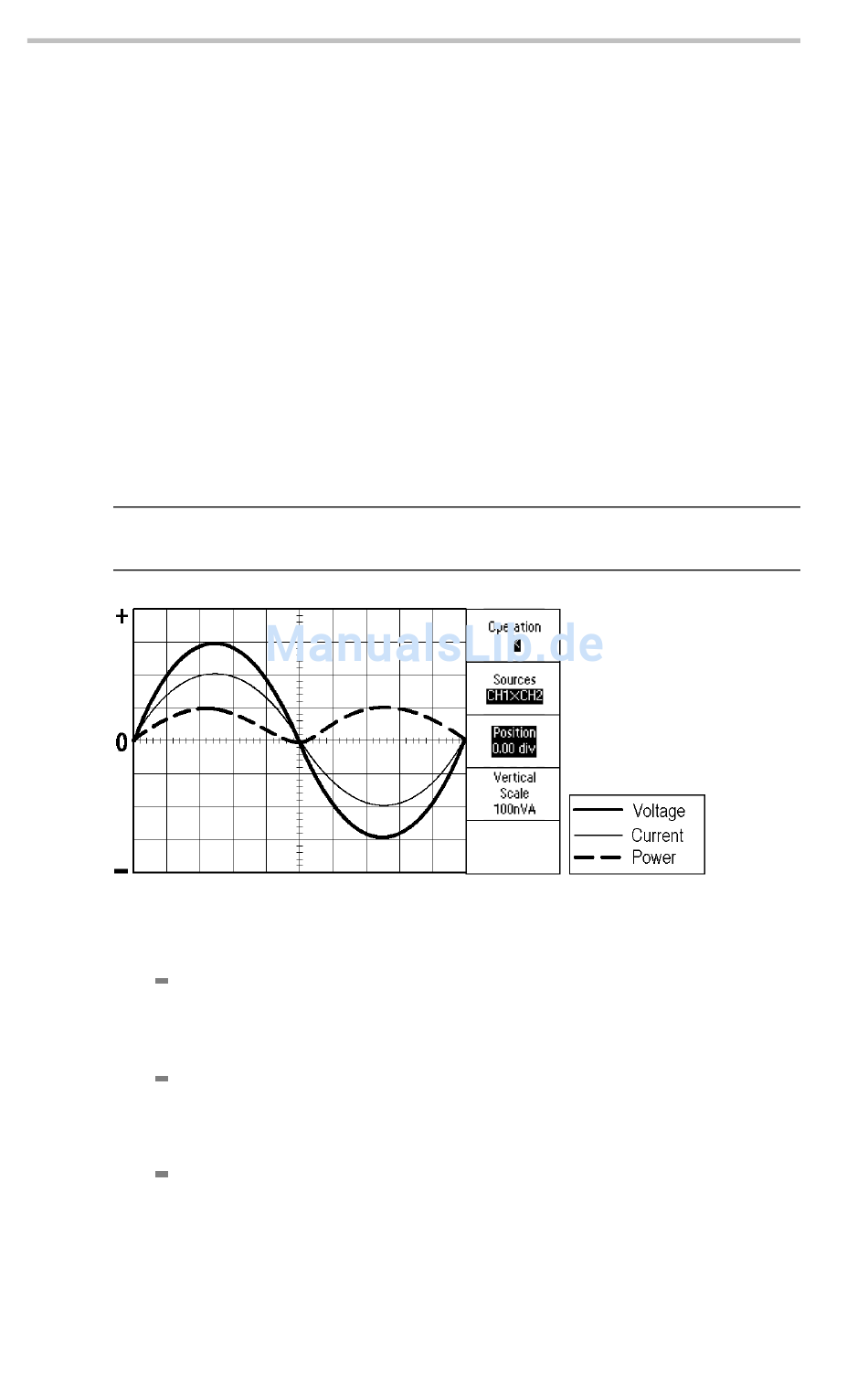

9. Mithilfe der folgenden Oszilloskopfunktionen erhalten Sie eine
bessere Anzeige des berechneten momentanen Leistungssignals:
60
Die vertikalen Einheiten des momentanen Leistungssignals sind
Drücken Sie im Menü Math die Optionstaste Position, und
drehen Sie den Mehrfunktions-Drehknopf, um die vertikale
Position einzustellen.
Drücken Sie im Menü Math die Optionstaste Vertikale Skala,
und drehen Sie den Mehrfunktions-Drehknopf, um die vertikale
Skala einzustellen.
Drehen Sie den Knopf SEC/DIV, um die Horizontalskala
einzustellen.
