Anwendungsbeispiele

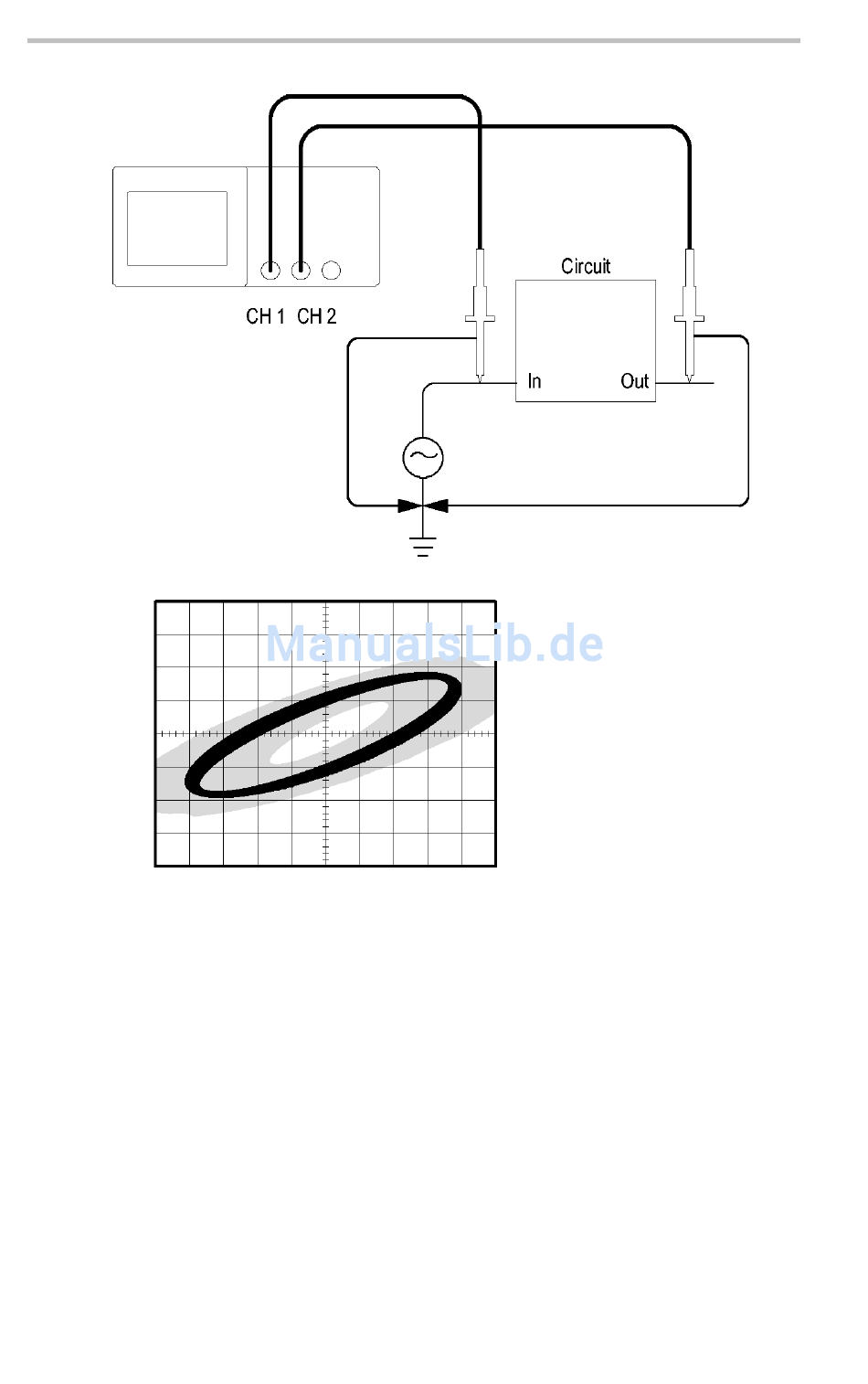

Um den Ein- und Ausgang des Schaltkreises auf der XY-Anzeige zu
überwachen, verfahren Sie wie folgt:
1.
Drücken Sie die Taste CH1 MENU (CH1 MENÜ).
2.
Drücken Sie Tastkopf ► Spannung ► Teilung ► 10X.
3.
Drücken Sie die Taste CH2 MENU (CH2 MENÜ).
4.
Drücken Sie Tastkopf ► Spannung ► Teilung ► 10X.
5.
Stellen Sie die Schalter auf den P2220-Tastköpfen ebenfalls auf
10X.
82
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
