4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.6).
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.7 Anzugsdrehmomente für
Anschlüsse an.
4 4

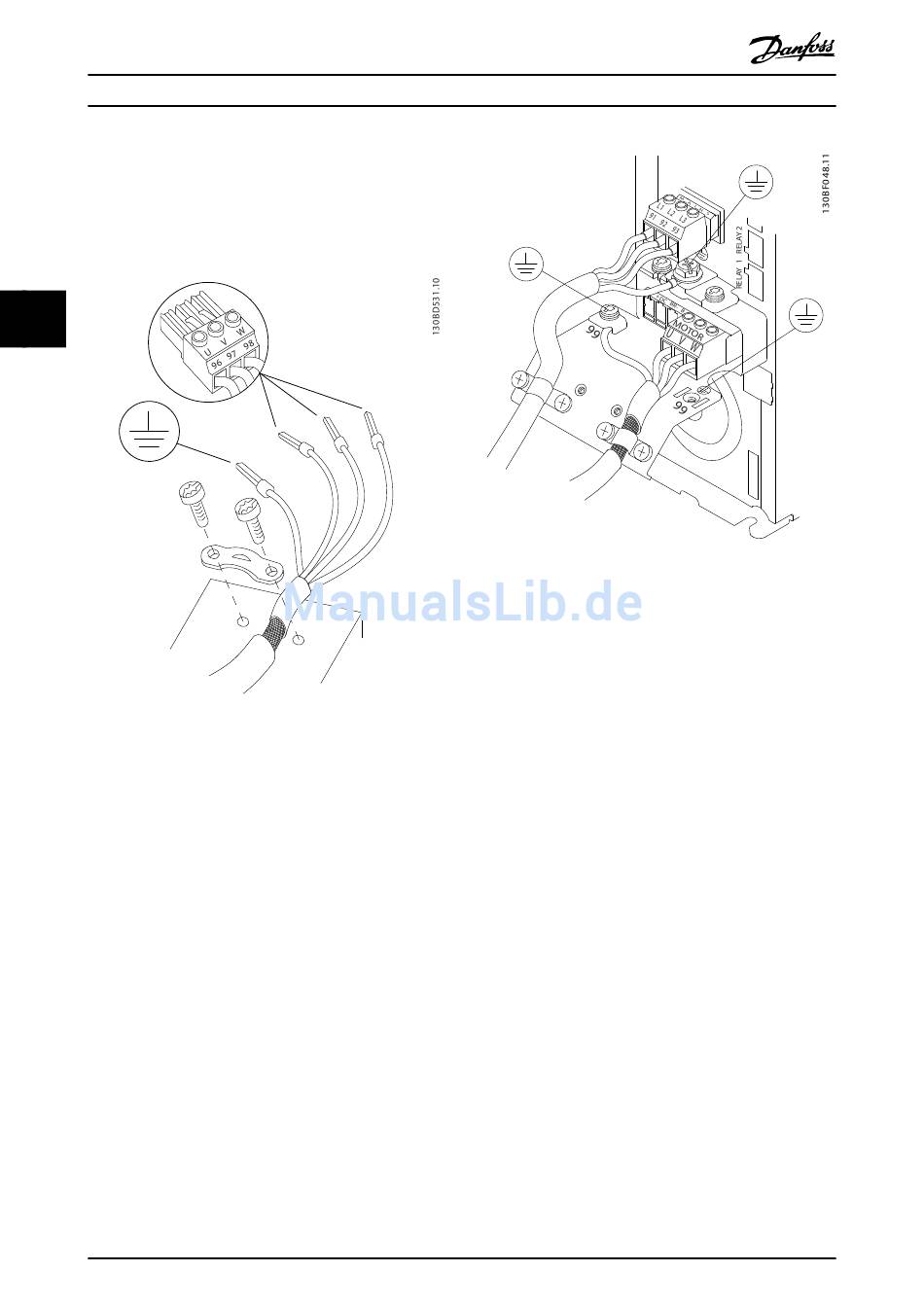

Abbildung 4.6 Motoranschluss
Abbildung 4.7 zeigt vereinfachte Anschlussbilder für Motor-,
Netz- und Erdungsanschluss eines Frequenzumrichters. Die
jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
20
®
VLT AQUA Drive FC 202

4.7 Netzanschluss

Vorgehensweise
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Abbildung 4.7 Beispiel für Motor-, Netz- und Erdungsanschluss
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.7).
2. Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4. Versorgt ein IT-Netz eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 RFI Filter
auf [0] Aus, um Beschädigungen des Zwischen-
kreises zu vermeiden und die Erdungskapazität
gemäß IEC 61800-3 zu verringern.
