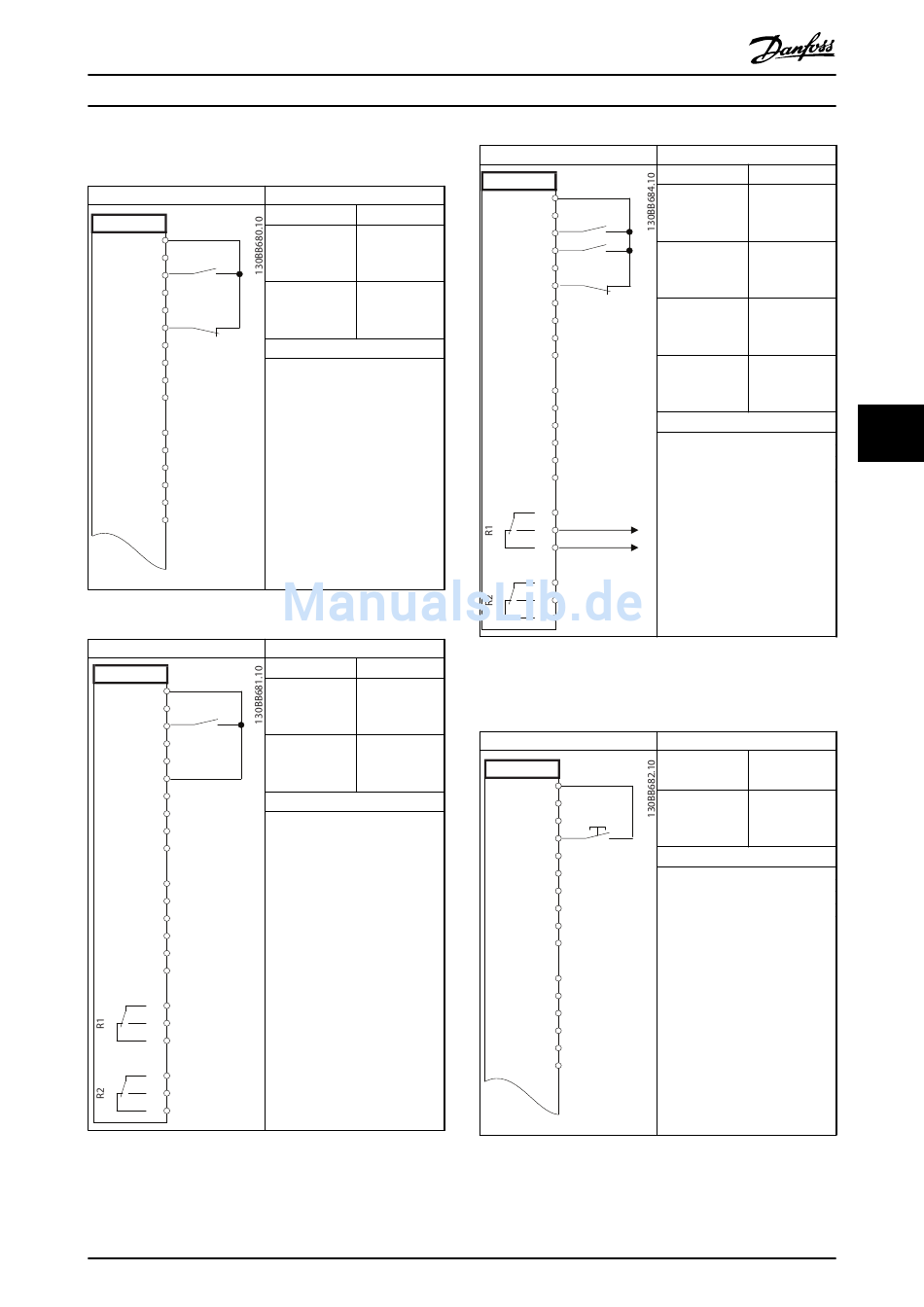

Anwendungsbeispiele
6.1.3 Start/Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.7 Start/Stopp-Befehl mit externer Verriegelung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 6.8 Start/Stopp-Befehl ohne externe Verriegelung
MG20MD03
Bedienungsanleitung
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Terminal 18
Digital Input
Parameter 5-12 [7] Externe
Terminal 27 Verriegelung
Digital Input
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Terminal 18
Digital Input
Parameter 5-12 [7] Externe
Terminal 27 Verriegelung
Digital Input
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Terminal
27 Digital Input auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
DIN 37 ist eine Option.
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 6.9 Startfreigabe

6.1.4 Externe Alarmquittierung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.10 Externe Alarmquittierung
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Terminal 18
Digital Input
Parameter 5-11 [52]
Terminal 19 Startfreigabe
Digital Input
Parameter 5-12 [7] Externe
Terminal 27 Verriegelung
Digital Input
Parameter 5-40 [167]
Function Relay Startbefehl
aktiv
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
Parameter 5-11 [1] Zurück-
Terminal 19 setzen
Digital Input
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
