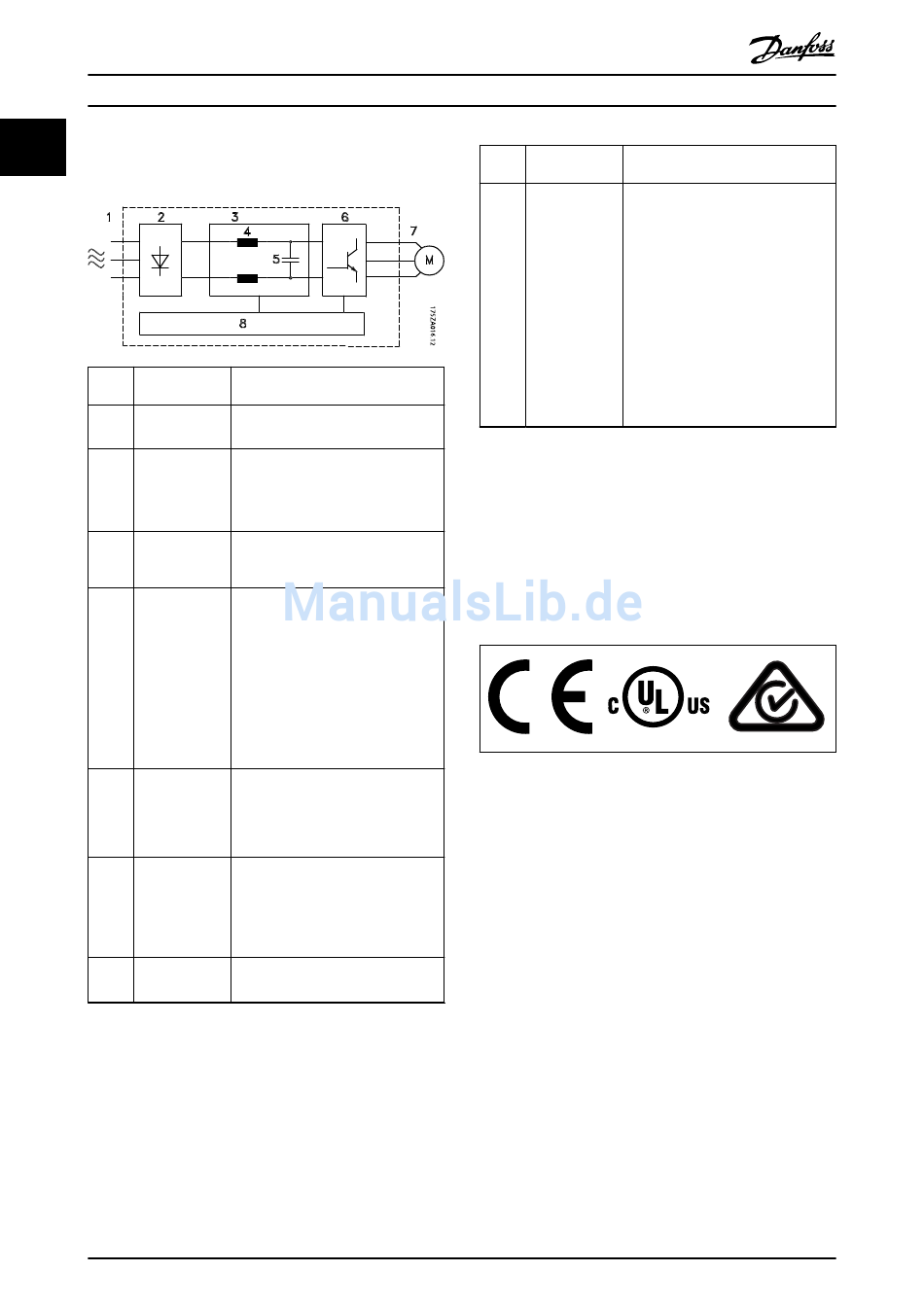

Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters.
Numm Bezeichnung
er
1 Netzanschluss
2 Gleichrichter
Gleichspan-
3 nungszwischenk
reis
DC-Zwischen-
4
kreisdrosseln
Gleichspan-
5 nungskondensat
oren
6 Wechselrichter
7 Motorklemmen
8
®
VLT AQUA Drive FC 202
Funktionen
•
3-phasige Netzversorgung zum
Frequenzumrichter.
•
Die Gleichrichterbrücke wandelt
den eingehenden Wechselstrom in
einen Gleichstrom zur Versorgung
des Wechselrichters um.
•
Der Gleichspannungszwischenkreis
führt den Gleichstrom.
•
Die Zwischenkreisdrosseln filtern
die Zwischenkreisgleichspannung.
•
Sie bieten Schutz vor Netztran-
sienten.
•
Sie reduzieren den Effektivstrom.
•
Sie heben den Leistungsfaktor an.
•
Sie reduzieren Oberschwingungen
am Netzeingang.
•
Die Kondensatoren speichern die
Gleichspannung.
•
Sie überbrücken kurzzeitige
Verlustleistungen.
•
Der Wechselrichter erzeugt aus der
Gleichspannung eine pulsbreiten-
modulierte AC-Wellenform für eine
variable Motorregelung an den
Motorklemmen.
•
Geglättete 3-phasige
Motorspannung zum Motor.
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Numm Bezeichnung
er
•
Das Steuerteil überwacht die
Netzversorgung, die interne
Verarbeitung, den Motorausgang
und den Motorstrom und sorgt
somit für einen effizienten Betrieb
und eine effiziente Regelung.
8 Steuerteil
•
Es überwacht die Benutzerschnitt-
stelle sowie die externen
Steuersignale und führt die
resultierenden Befehle aus.
•
Es stellt die Zustandsmeldungen
und Kontrollfunktionen bereit.
Abbildung 1.3 Blockschaltbild des Frequenzumrichters
1.4.4 Baugrößen und Nennleistungen
Eine Übersicht zu den Baugrößen und Nennleistungen der
Frequenzumrichter finden Sie in Kapitel 8.9 Nennleistungen,
Gewicht und Abmessungen.

1.5 Zulassungen und Zertifizierungen

Tabelle 1.2 Zulassungen und Zertifizierungen
Weitere Zulassungen und Zertifizierungen sind verfügbar.
Bitte wenden Sie sich an einen örtlichen Danfoss Partner.
Frequenzumrichter der Baugröße T7 (525-690 V) sind nur
für 525–600 V nach UL-Anforderungen zertifiziert.
Der Frequenzumrichter erfüllt die Anforderungen der
UL508C bezüglich der thermischen Sicherung. Weitere
Informationen können Sie dem Abschnitt Thermischer
Motorschutz im produktspezifischen Projektierungshandbuch
entnehmen.
Für eine Übereinstimmung mit dem Europäischen Überein-
kommen über die internationale Beförderung gefährlicher
Güter auf Binnenwasserstraßen (ADN) siehe im Abschnitt
ADN-konforme Installation im produktspezifischen Projektie-
rungshandbuch.
Funktionen
