Elektrische Installation
HINWEIS
EMV-STÖRUNGEN
Verwenden Sie für Motor- und Steuerleitungen
abgeschirmte Kabel und verlegen Sie die Kabel für
Netzversorgung, Motor- und Steuerleitungen getrennt.
Die Nichtbeachtung dieser Vorgabe kann zu nicht
vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm
zwischen Leistungs-, Motor- und Steuerkabeln ist
erforderlich.

4.5 Zugang

1. Entfernen Sie die Abdeckung mithilfe eines
Schraubendrehers (siehe Abbildung 4.4) oder
durch Lösen der Befestigungsschrauben (siehe
Abbildung 4.5).

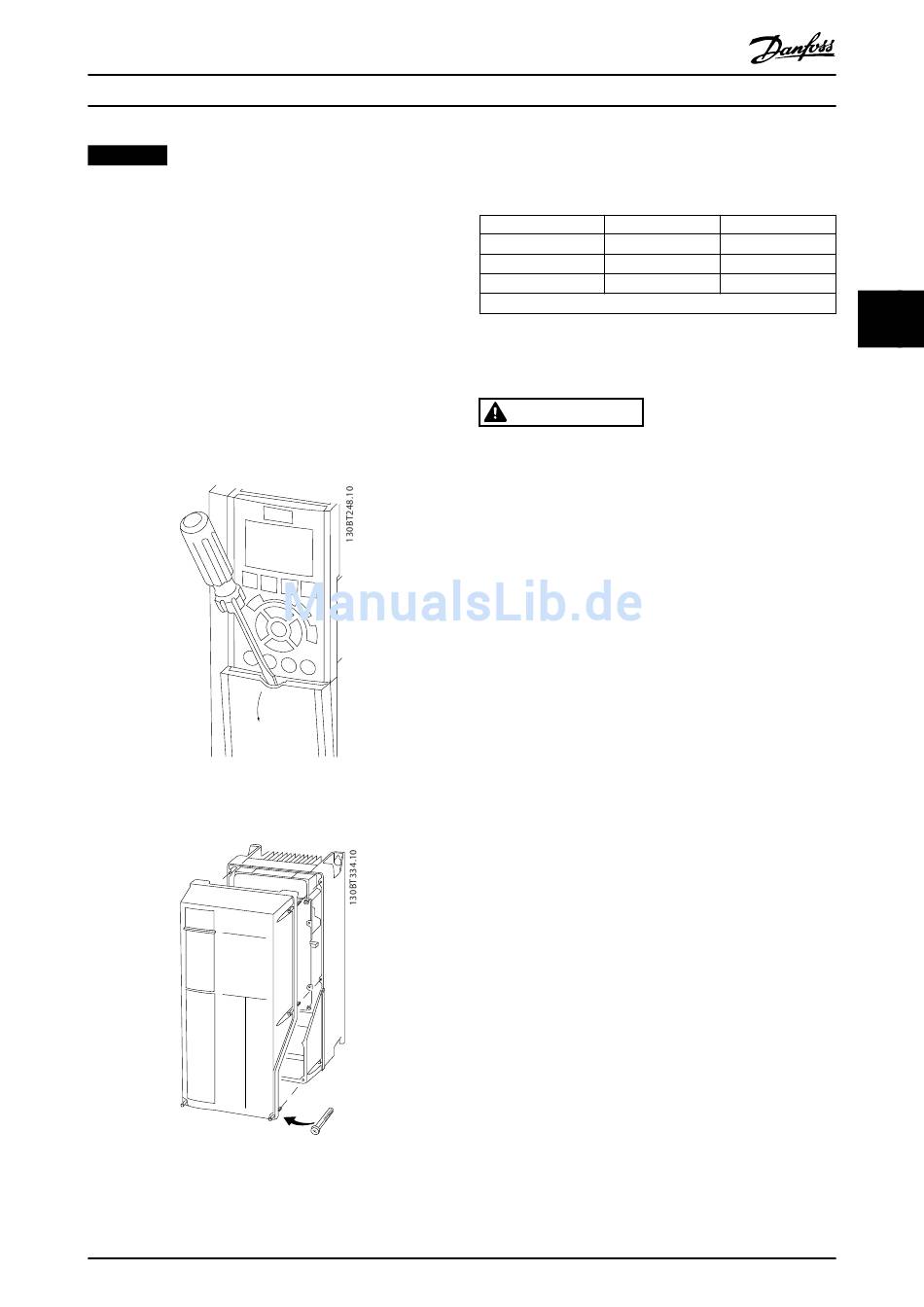

Abbildung 4.4 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP20 und IP21
Abbildung 4.5 Zugang zur Verkabelung bei Gehäusen der
Schutzarten IP55 und IP66
MG20MD03
Bedienungsanleitung
Gehäuse
A4/A5
C1/C2
Keine Schrauben anzuziehen für A2/A3/B3/B4/C3/C4.
Tabelle 4.1 Anzugsdrehmoment für Abdeckungen [N•m (in-lb)]

4.6 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann zu schweren Verletzungen
oder sogar zum Tod führen!
•
•
•
•
•
•
Vorgehensweise
1.
2.
3.
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Ziehen Sie die Schrauben der Abdeckung mit den
in Tabelle 4.1 angegebenen Anzugsdrehmo-
menten fest.
IP55
2 (18)
B1/B2 2,2 (19)
2,2 (19)
Verlegen Sie Motorkabel getrennt oder
Verwenden Sie abgeschirmte Kabel.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximaler
Kabelquerschnitt siehe Kapitel 8.1 Elektrische
Daten.
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA1/12) oder höher vorgesehen.
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab.
Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen in Kapitel 4.3 Erdung, siehe
Abbildung 4.6, an die nächstgelegene Erdungs-
klemme an.
IP66
2 (18)
2,2 (19)
2,2 (19)
4 4
19
