HYDRAULISCHE CILINDER VERVANGEN

Benodigd gereedschap:
• Combinatietang van 11 mm (9/16 inch)
• 3/4 inch combinatiesleutel
• Combinatietang van 11 mm (11/16 inch)
• Combinatietang van 11 mm (13/16 inch)
• 3/8 inch combinatiesleutel
• 1/8 inch inbussleutel
• (2) Zaagbank
Procedure:
Nederlands
1 . Breng de brancard volledig omhoog .
2 . Ondersteun het bed met twee zaagbanken en bedien de
handmatige vrijgavehendel . Druk de cilinder handmatig in om
de spanning van de verbindingsbout van de dwarsbuis van het
onderstel af te halen .
3 . Verwijder met een 3/4 inch en 9/16 inch combinatiesleutel
de stangebevestigingspen
Nylock-zeskantmoer (C) waarmee de hydraulische cilinder aan

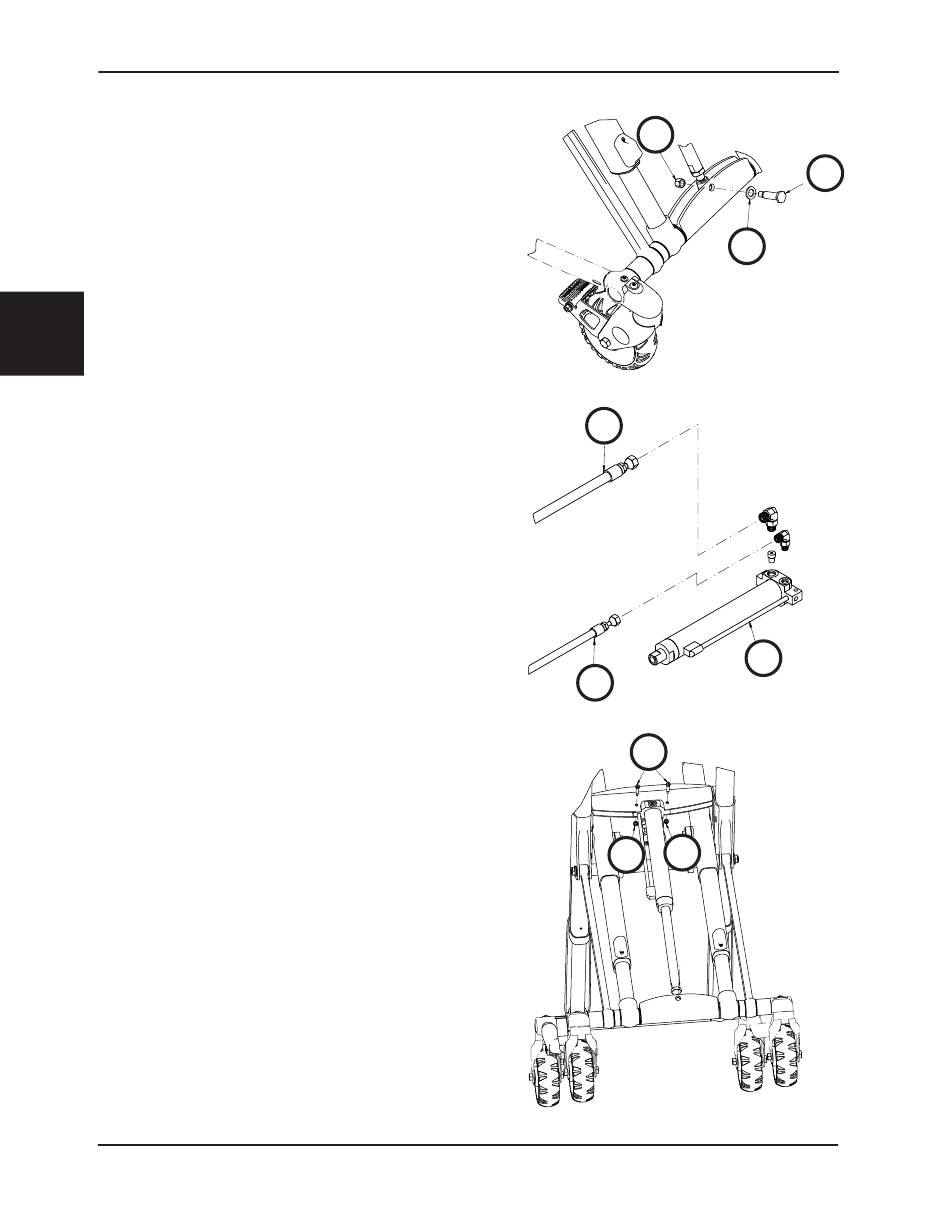

het onderstel is bevestigd (Afbeelding 97) .
4 . Bedien de handmatige vrijgavehendel en druk de hydraulische
cilinder volledig in .
5 . Verwijder met een 11/16 inch en 13/16 inch combinatiesleutel
beide slangen (D) van de hydraulische cilinder (E)
(Afbeelding 98) .
Opmerking: Er zal hydraulische olie uit de slangen en de
cilinder lekken . Plaats doeken om de olie op te vangen .
6 . Houd de slanguiteinden omhoog en rechtop om het
vloeistofverlies te beperken .
7 . Verwijder met een 1/8 inch inbussleutel en een 3/8 inch
combinatiesleutel de twee inbusstelbouten (F) en Fiberlock-
zeskantmoeren (G) waarmee de hydraulische cilinder aan het
onderstel is bevestigd (Afbeelding 99) .
8 . Volg de omgekeerde stappen voor de montage .
9 . Controleer op een juiste werking door de brancard enkele
malen omhoog en omlaag te bewegen . Vul indien nodig
hydraulische olie bij . Zie "Het hydraulische reservoir bijvullen"
on pagina 4-95 .
10 . Controleer of de eenheid naar behoren werkt alvorens deze
weer in gebruik te nemen .
Terug naar de inhoudsopgave
4-102
Service-informatie
(A), de ring (B) en de
6506-009-005 REV B
C
B
Afbeelding 97
D
E
D
Afbeelding 98
F
G
G
Afbeelding 99
