DIE HAUBE DES UNTERGESTELLS ENTFERNEN

Erforderliche Werkzeuge:
Schraubendreher
5/32" Innensechskantschlüssel
Arbeitsverfahren:
1. Mit Hilfe eines standard Schraubendrehers die 3 schwarzen kunststoff Kappen auf den Schrauben, welche
die Haube des Untergestells festhalten, ohne beschädigung entfernen.
2. Die "nylock" Muttern, Steckschrauben und Unterlegscheiben, welche die Haube am Rahmen des
Untergestells festhalten, entfernen.
3. Die Haube hochziehen und, mit Hilfe von Gummibändern oder einem Seil, die Haube an der Unterseite
des Sitzes anbringen.
4. Nach Abschluß der Wartung die Haube senken lassen und das Befestigungsmaterial und Schutzkappen
wieder anbringen.

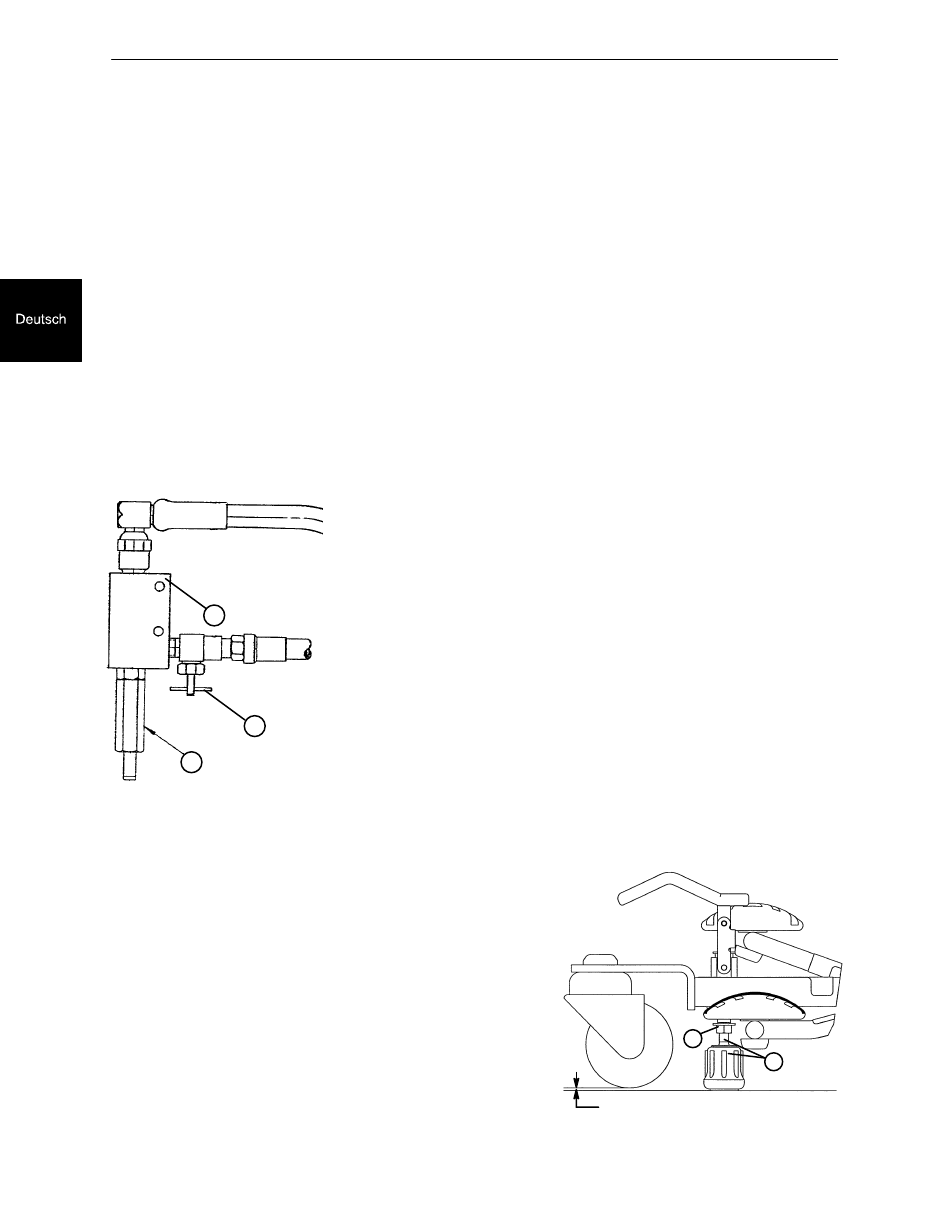

DAS HYDRAULISCHE VENTIL ERSETZEN

B
A
C

DIE BREMSE NACHSTELLEN

Erforderliche Werkzeuge:
1/2" Gabelschlüssel
Arbeitsverfahren:
1. Die Oberklemmenmutter (A) an der Fußbremsevorrichtung
lockern.
2. Mit Ihren Fingern die Bremsachseneinheit (B) entweder nach
rechts drehen damit die Bremsspannung verringert oder
nach links damit die Bremsspannung erhöht.
3. Die Oberklemmenmutter anziehen, sobald die erwünschte
Spannung erreicht ist.
Wartungsinformation
7/16" Gabelschlüssel
Gummibänder oder Seil
Erforderliche Werkzeuge:
Schraubendreher
Arbeitsverfahren:
1. Den Hebezylinder völlig hochpumpen und die Haube des
Untergestells hochziehen (ziehe oben).
2. Das Drosselventil (A) nach rechts drehen, um das Nadelventil zu
verschließen.
3. Die Zylinderkopfschraube und Unterlegscheiben, die das
Verteilmechanismus (B) auf dem hydraulischen Hebezylinder
festhalten, entfernen.
4. Mit Hilfe eines 3/4" Gabelschlüssels das Nadelventil (C) aus dem
Verteilermechanismus entfernen.
5. Das neue Nadelventil einlegen, das Verteilermechanismus aufs
neue anbringen, das Drosselventil öffnen und die Haube des
Untergestells wieder arretieren.
6. Versichern Sie sich, daß der Hebezylinder funktionstüchtig ist, bevor
den Chirurgiestuhl wieder in Betrieb zu setzen.
3-6
3/4" Gabelschlüssel
A
B
.032
.000
