REMPLACEMENT DES VANNES HYDRAULIQUES A OU B
Outils nécessaires :
Français
• Tournevis Torx T25
• Clé mixte de 3/4
• Clé mixte de 7/8
• (2) chevalets
Procédure :
1 .
Redresser la civière en position complètement droite .
2 .
A l'aide des deux chevalets, soutenir le plan de couchage et activer la poignée de libération manuelle pour libérer
toute la pression hydraulique .
3 .
A l'aide d'un tournevis Torx T25, retirer le fond du plan de couchage pour accéder au système hydraulique .
4 .
Débrancher tous les connexions vers le câble principal .
5 .
A l'aide d'une clé mixte de 3/4, retirer l'écrou qui maintient l'électro-aimant de la vanne A (A) ou de la vanne B (B)
(Figure 94) . Conserver l'écrou pour pouvoir le réinstaller .
6 .
Retirer l'électro-aimant de la vanne . Conserver l'électro-aimant pour pouvoir le réinstaller .
7 .
A l'aide d'une clé mixte de 7/8, retirer la vanne A ou B du sous-ensemble hydraulique .
Remarque : Cela provoque une fuite de liquide hydraulique en provenance du vérin et du collecteur . Utiliser des
serviettes pour absorber le liquide hydraulique .
8 .
Procéder dans l'ordre inverse pour la réinstallation .
9 .
Vérifier le fonctionnement de la civière en la levant et en l'abaissant plusieurs fois . Si nécessaire, rajouter du
liquide hydraulique . Cf . « Remplissage du réservoir de liquide hydraulique »
10 . Vérifier que l'unité fonctionne correctement avant de la remettre en service .
Retour à la table des matières
2-100
Informations d'entretien
B
A

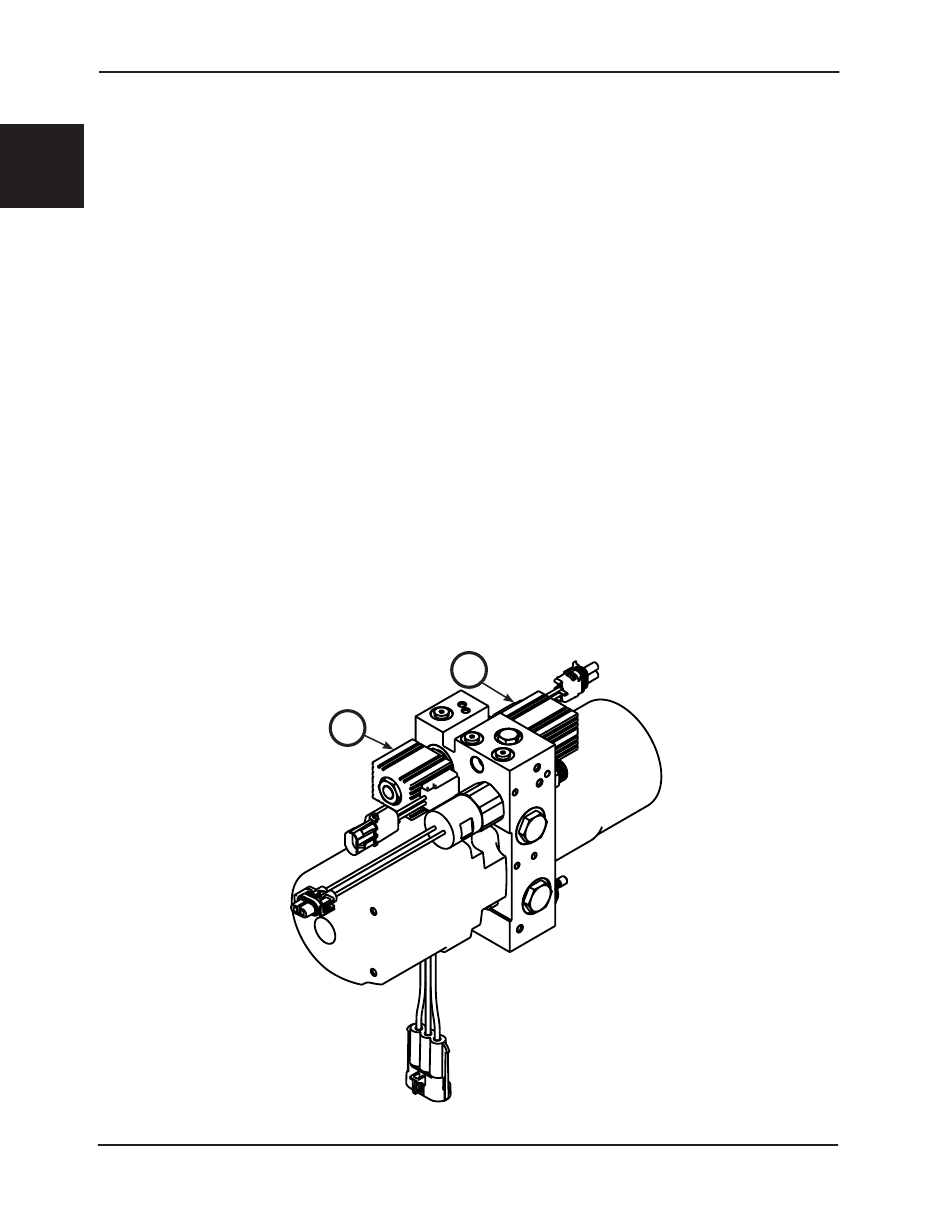

Figure 94
