Installazione Del Gancio Di Sicurezza Nel Veicolo; Configturazione Del Veicolo; Articoli Necessari Per L'installazione Del Gancio Di Sicurezza (Non Forniti) - Stryker Power-Pro Xt Bedienungs- Und Wartungshandbuch

Nota: le seguenti istruzioni per l'installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power-LOAD . Per
le barelle modello 6506 con l'opzione Power-LOAD, consultare il Manuale d'uso e manutenzione Power-LOAD per le
istruzioni per l'installazione .

CONFIGTURAZIONE DEL VEICOLO

Secondo la norma federale statunitense KKK-A-1822, l'altezza del paraurti del veicolo deve essere equidistante
dal pavimento del veicolo e da terra, mentre la distanza fra questi ultimi definisce l'altezza del piano del veicolo . Il
paraurti deve avere una profondità minima di 13 cm (5") e massima di 25 cm (10") . Se la profondità del paraurti supera
i 18 cm (7"), il paraurti deve potere essere retratto . L'installazione del gancio di sicurezza in qualsiasi veicolo conforme
a questa norma federale statunitense crea spazio sufficiente per consentire al carrello della barella di abbassarsi fino
alla completa estensione . La barella è compatibile con piani di tutte le altezze (vedere le specifiche relative all'altezza
di caricamento massima), purché il veicolo soddisfi i requisiti indicati nella norma federale statunitense KKK-A-1822 .
Italiano

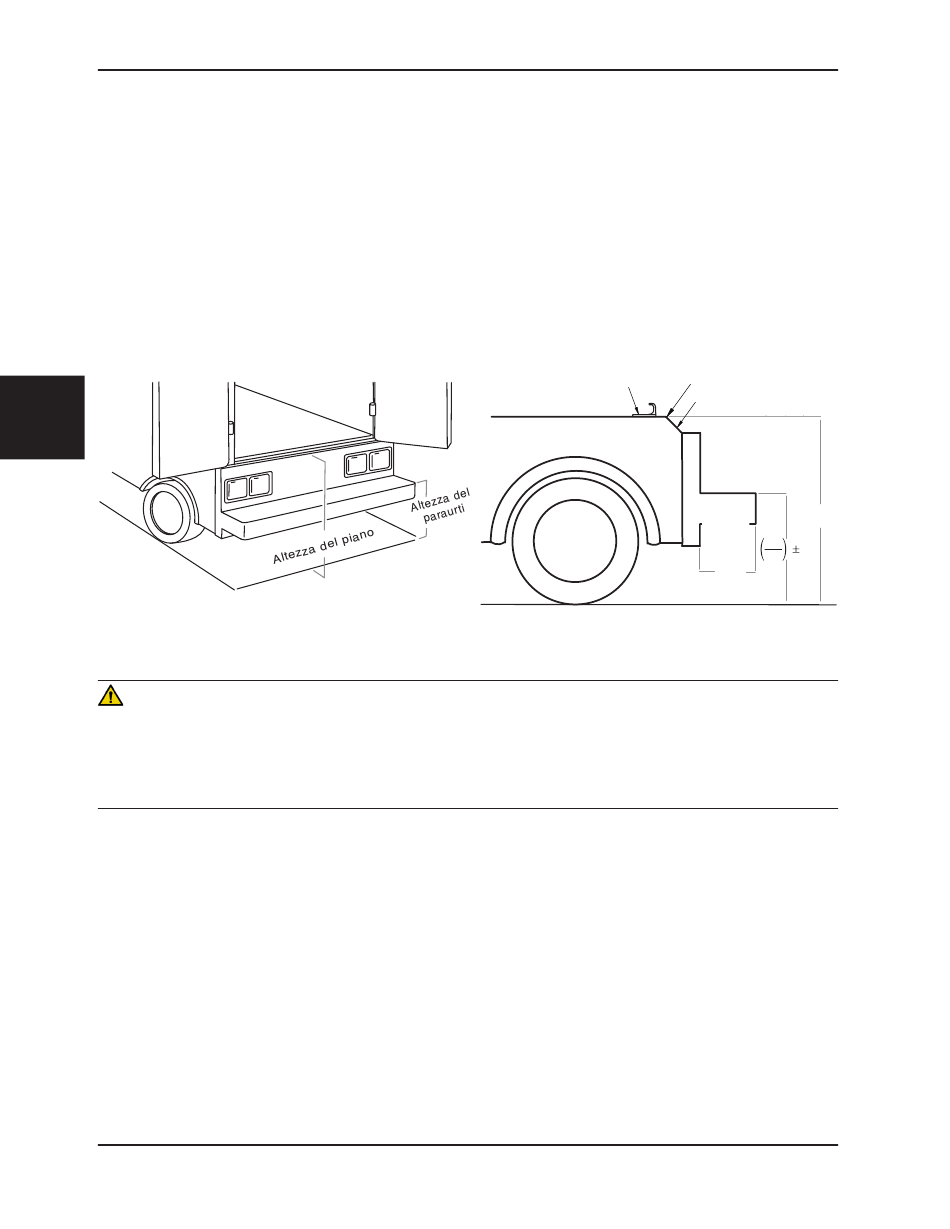

Figura 13: Altezza del piano del veicolo
ATTENZIONE
• Prima dell'uso, impostare l'altezza di caricamento della barella in base all'altezza del fermo .
• Il gancio di sicurezza deve essere installato da un meccanico abilitato pratico di allestimento di autoambulanze .
Prima di installare il gancio di sicurezza, rivolgersi al produttore del veicolo e accertarsi che tale installazione non
danneggi né ostacoli l'impianto dei freni, dell'ossigeno o del carburante, il serbatoio del carburante o il cablaggio
elettrico del veicolo .

ARTICOLI NECESSARI PER L'INSTALLAZIONE DEL GANCIO DI SICUREZZA (NON FORNITI)

(2) Viti a testa cava esagonale da almeno 1/4"-20, categoria 5*, per il gancio di sicurezza lungo o quello corto .
(2) Viti a testa cava esagonale piatta da almeno 1/4"-20, categoria 5*, per il gancio a "J" .
(2) Rondelle piatte
(2) Rondelle di bloccaggio
(2) Dadi da 1/4 di pollice-20
* La lunghezza delle viti a testa cava esagonale dipende dallo spessore del pavimento del veicolo . Utilizzare viti di
lunghezza sufficiente a penetrare nel pavimento della cabina paziente, in una rondella e in un dado, di almeno due filetti
completi .
Ritorna all'indice
5-24

Installazione del gancio di sicurezza nel veicolo

Safety Hook
Figura 14: Altezza del piano del veicolo
6506-009-005 REV B
5 cm (2")
±
Gancio di
Sill Edge
Margine della soglia
sicurezza
Sill
Soglia
Altezza del piano (DH)
Altezza del paraurti
Profondità
del
paraurti
DH
2
2
10"
Max .
www.stryker.com
DH
2
