JUSTERING AV MANUELL FRIGÖRINGSKABEL
Nödvändiga verktyg:
• 8 mm kombinationsnyckel
• 10 mm kombinationsnyckel
• (2) Vikt (22,7 kg (50 lb)var)
Procedur:
1 . Stöd båren så att ingen
vikt ligger mot basen .
2 . Kontrollera att den
manuella frigöringskabeln
är intakt (A) (figur 87) .
3 . Använd en 10 mm
kombinationsnyckel och
lossa på låsmuttern på
kabeln (B) (figur 87) .
4 . Använd
kombinationsnyckel och justera
spänningen på den manuella
frigöringskabeln så att den precis
vidrör den manuella frigöringens dragfäste (C) (figur 87) .
Obs! Den manuella frigöringens dragfäste ska inte sitta hårt mot muttrarna på den manuella ventilen .
5 . Dra åt låsmuttern på kabeln .
6 . Kontrollera att den är ordentligt justerad genom att följa stegen A–D:
Svenska
A . Sätt 22,7 kg (50 lb) vikt på hydraulikytan .
B . Flytthöjd måste vara 87,6 till 90,2 cm (34-1/2 till 35-1/2") .
C . Sätt 45,4 kg vikt på hydraulikytan, höj bårvagnen till full höjd, dra i det manuella frigöringshandtaget och säkerställ
att bårvagnen inte åker ned .
D . Ta bort 45,4 kg (100 lb) vikt, höj bårvagnen till full höjd, dra i de manuella frigöringshandtaget och säkerställ att
bårvagnen åker ned .
Obs! Om steg A–D inte fungerar ordentligt ska du upprepa steg 3–6 .
7 . Bekräfta att enheten fungerar ordentligt innan den åter tas i drift .
Tillbaka till innehållsförteckningen
8-94
Serviceinformation
en 8 mm
A

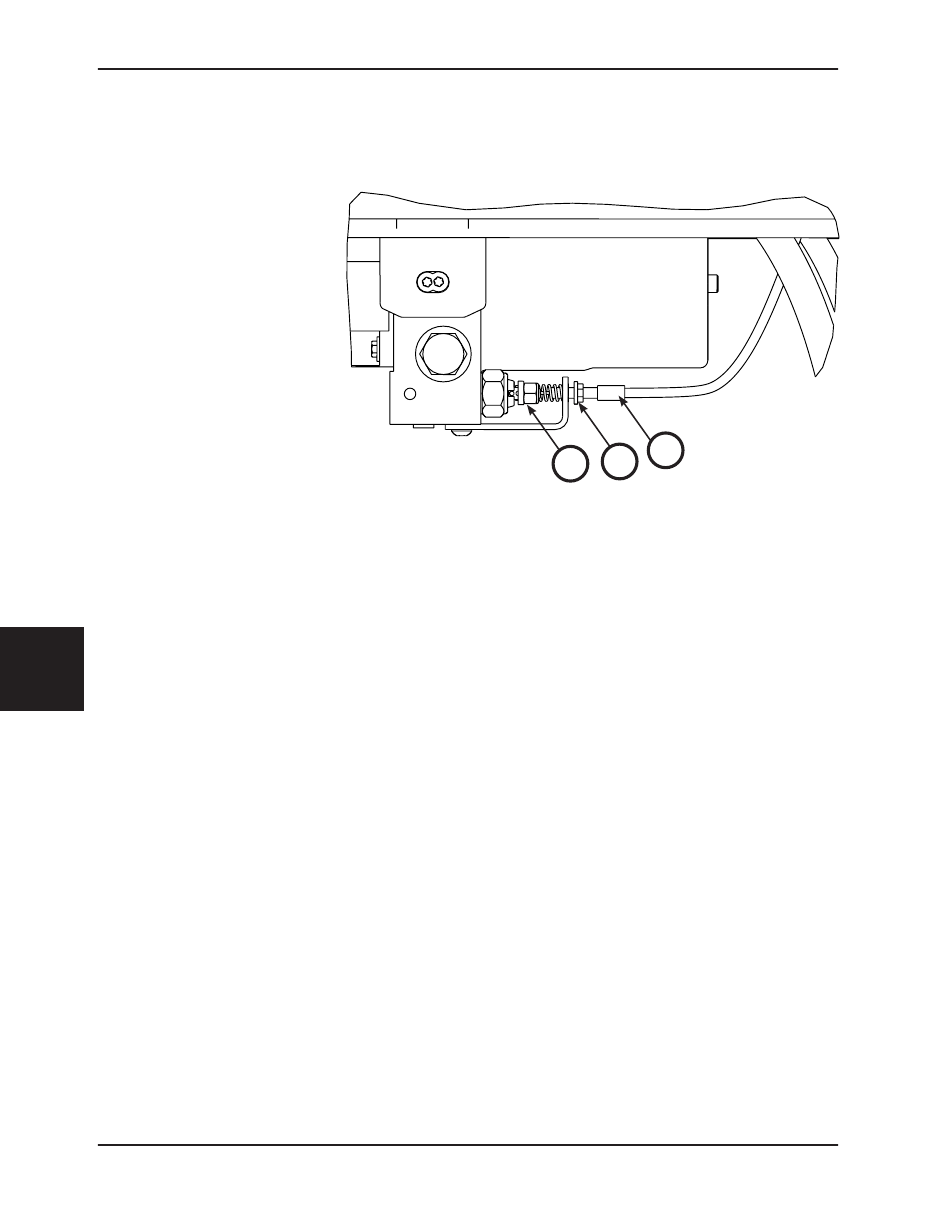

Figur 87
