SUSTITUCIÓN DEL BLOQUE DE
TERMINALES
Herramientas necesarias:
• Destornillador Torx T20
• Destornillador Torx T25
Procedimiento:
1 . Levante la camilla a la posición límite superior .
2 . Extraiga la batería y guárdela para cuando tenga
que instalarla de nuevo .

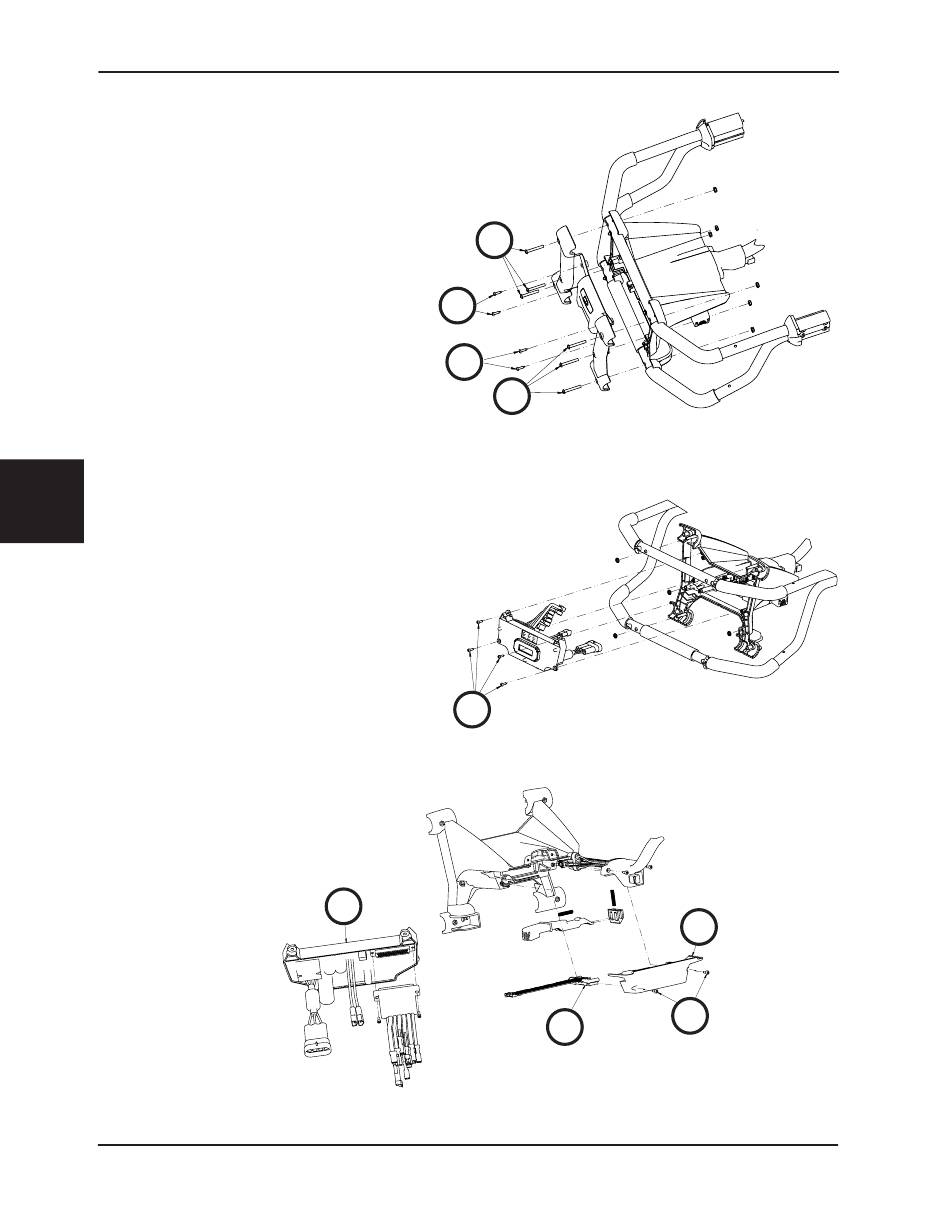

3 . Con un destornillador Torx T25, extraiga los seis
tornillos de cabeza redonda externos (A) de la placa
frontal (Figura 101) . Guarde todos los tornillos para
cuando tenga que instalarlos de nuevo .
4 . Con un destornillador Torx T20, extraiga los cuatro
tornillos delta internos (A) de la placa frontal para
extraerla (Figure 101) . Guarde todos los tornillos y
la placa frontal para cuando tenga que instalarlos
de nuevo .
5 . Con un destornillador Torx T20, extraiga los
Español
cuatro tornillos delta (C) que fijan el conjunto
de componentes electrónicos a la carcasa
del extremo inferior y saque el conjunto de
componentes electrónicos (Figure 102) . Guarde
todas las piezas para cuando tenga que instalarlas
de nuevo .
6 . Desconecte los cables negro y rojo que conectan
el conjunto del cable conector de la camilla (D) a
la tarjeta de control (E) (Figura 103) .
7 . Con un destornillador Torx T20, extraiga los
dos tornillos delta (C) de la placa inferior de la
carcasa del extremo inferior (G) para extraer la
carcasa (Figura 103) . Guarde todas las piezas
para cuando tenga que instalarlas de nuevo .
8 . Extraiga el bloque de terminales y deséchelo .
9 . Para volver a instalar repita los pasos anteriores
en orden inverso .
10 . Compruebe el funcionamiento subiendo y bajando
la camilla varias veces .
11 . Compruebe que la unidad funciona correctamente
antes de volver a ponerla en servicio .
Volver al índice
6-104
Información de mantenimiento
B
B
C
E
Figura 103
6506-009-005 REV B
A
A
Figura 101
Figura 102
D
G
F
