INSTALLATION AF DEN I BESLAGET INDBYGGEDE
AFBRYDER
Bemærk: Denne monteringsvejledning gælder for bårer, som
man IKKE vil bruge med Power-LOAD . For Model 6506-bårer
med Power-LOAD
vedligeholdelsesvejledningen
monteringsvejledning .
ADVARSEL
Det i beslaget indbyggede afbrydersystem skal sidde rigtigt,
inden båren tages i brug . Hvis det i beslaget indbyggede
afbrydersystem ikke installeres, kan det medføre tilskadekomst
af patienten eller operatøren og/eller beskadigelse af køretøjet .
Båren og fastgørelsessystemet er udstyret med en integreret
afbryderfunktion i beslaget, som slukker for bårens motor, når
båren fastgøres i bårefastgørelsessystemet . Gør boltene på
beslaget fast, før afbryderbeslaget installeres . Montér
afbryderbeslaget på skinneklemmeenheden, før båren tages
i brug .
1 . Anbring båren i en indladningsposition (en position, hvor
hovedgærdets læssehjul er i niveau med køretøjets
gulvhøjde) .
2 . Løft køretøjets kofanger til hævet stilling (hvis monteret) .
3 . Rul båren til den åbne dør til patientafsnittet .
4 . Skub båren fremefter, til læssehjulene befinder sig på
gulvet i patientafsnittet, og sikkerhedsstangen passerer
sikkerhedskrogen .
5 . For at opnå størst muligt frirum til at løfte underdelen
skal båren trækkes tilbage, indtil sikkerhedsstangen
griber fat i sikkerhedskrogen .
6 . Hæv underdelen, og skub båren ind i patientafsnittet i
henhold til indladningsanvisningerne .
Dansk
7 . Sæt bårens
fastgørelsesgrebet,
fastgørelsesenhedens skinneklemme .
8 . Justér afbryderbeslaget langs skinneklemmen, indtil
"diamanten" (A) på sensorhuset er på linje med popnittens
hoved (B) som vist i figur 10 .
9 . Brug en T27 Torx-skruetrækker til at spænde boltene for
at montere afbryderbeslaget på skinneklemmeenheden .
10 . Tryk på sænkeknappen (-) for at sikre, at motoren ikke
tændes, mens
Batteriindikatoren lyser stadig . Hvis motoren tænder, skal
afbryderbeslaget justeres igen .
Vend tilbage til indholdsfortegnelsen
9-22
Montering af fastgørelsesbeslag
henvises der til betjenings-/
til Power-LOAD
forlængede hovedgærde
og sæt bårestativet
båren befinder sig i
6506-009-005 REV B
Bemærk: Bring "diamanten" (A) på dækslet til
sensorhuset på linje med popnittehovedet (B) på
afbryderen i ambulancen .
for

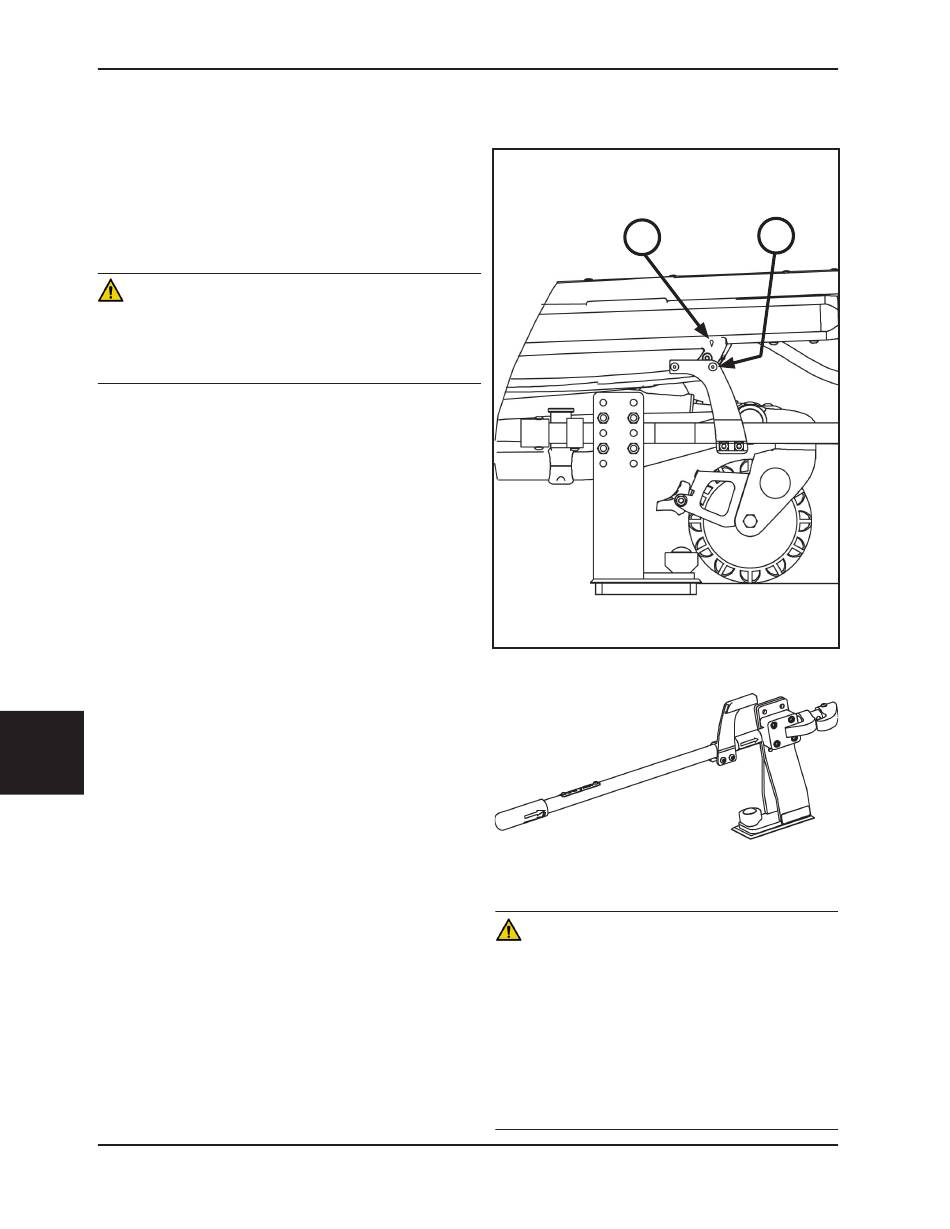

Figur 10: Fastgørelsesbeslag som griber fat i båren
fast i
i
Figur 11: Afbrydermodul indbygget i beslaget
beslaget .
ADVARSEL
• Forsøg ikke at betjene båren, når den er gjort fast
i et fastgørelsesbeslag .
• Det i beslaget indbyggede afbrydersystem er kun
beregnet til at slukke for elektronikken . Hvis det
bruges på nogen anden måde, kan det medføre, at
produktet beskadiges, og/eller at patienten og/
eller operatøren kommer til skade .
• Alle redningskøretøjer, der anvendes med denne
båre, skal have det indbyggede afbrydersystem
installeret (hvis Power-LOAD ikke anvendes) .
B
A
