AJUSTE DEL CABLE DE DESBLOQUEO MANUAL

Herramientas necesarias:
• Llave combinada de 8 mm
• Llave combinada de 10 mm
• (2) pesos (22,7 kg (50 lb) cada uno)
Procedimiento:
1 . Sujete la plataforma de la camilla
de modo que no haya peso sobre
la base .
2 . Asegúrese de que el cable de
desbloqueo manual está intacto (A)
(Figura 87) .
3 . Con una llave combinada de 10 mm,
afloje la tuerca de bloqueo del cable
(B) (Figura 87) .
4 . Con una llave combinada de 8 mm,
ajuste la tensión del cable de
desbloqueo manual de modo que
Español
solo empiece a tocar el soporte
de doble tracción de desbloqueo
manual (C) (Figura 87) .
Nota: el soporte de doble tracción de desbloqueo manual no debe tocar las tuercas de la válvula manual .
5 . Apriete la tuerca de bloqueo del cable .
6 . Compruebe que está correctamente ajustada siguiendo los pasos A-D:
A . Coloque 22,7 kg (50 lb) de peso en el sistema hidráulico .
B . La altura de carga debe ser de 87,6 cm a 90,2 cm (de 34-1/2" a 35-1/2") .
C . Coloque 45,4 kg (100 lb) de peso en el sistema hidráulico, levante la camilla a su altura máxima, tire del cable de
desbloqueo manual y asegúrese de que la camilla no baja de golpe .
D . Retire el peso de 45,4 kg (100 lb), levante la camilla a su altura máxima, tire del cabe de desbloqueo manual y asegúrese
de que la camilla baja .
Nota: si los pasos A-D no funcionan correctamente, repita los pasos 3-6 .
7 . Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio .
Volver al índice
6-94
Información de mantenimiento
6506-009-005 REV B
C
B
A

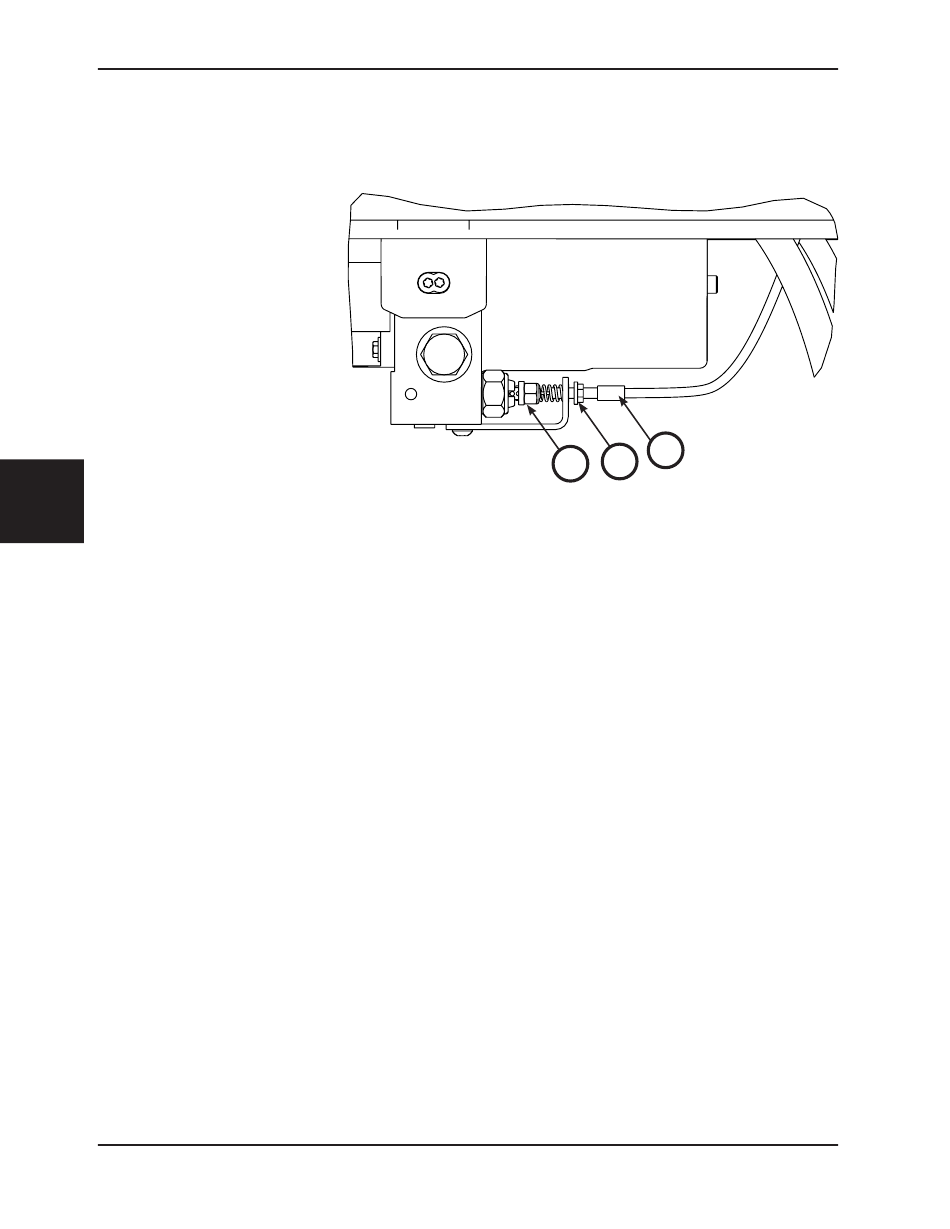

Figura 87
