Prüfung Des Hochspannungstransformators - Sharp R-605 Servicehandbuch

VERFAHRENS-
BUCHSTABE

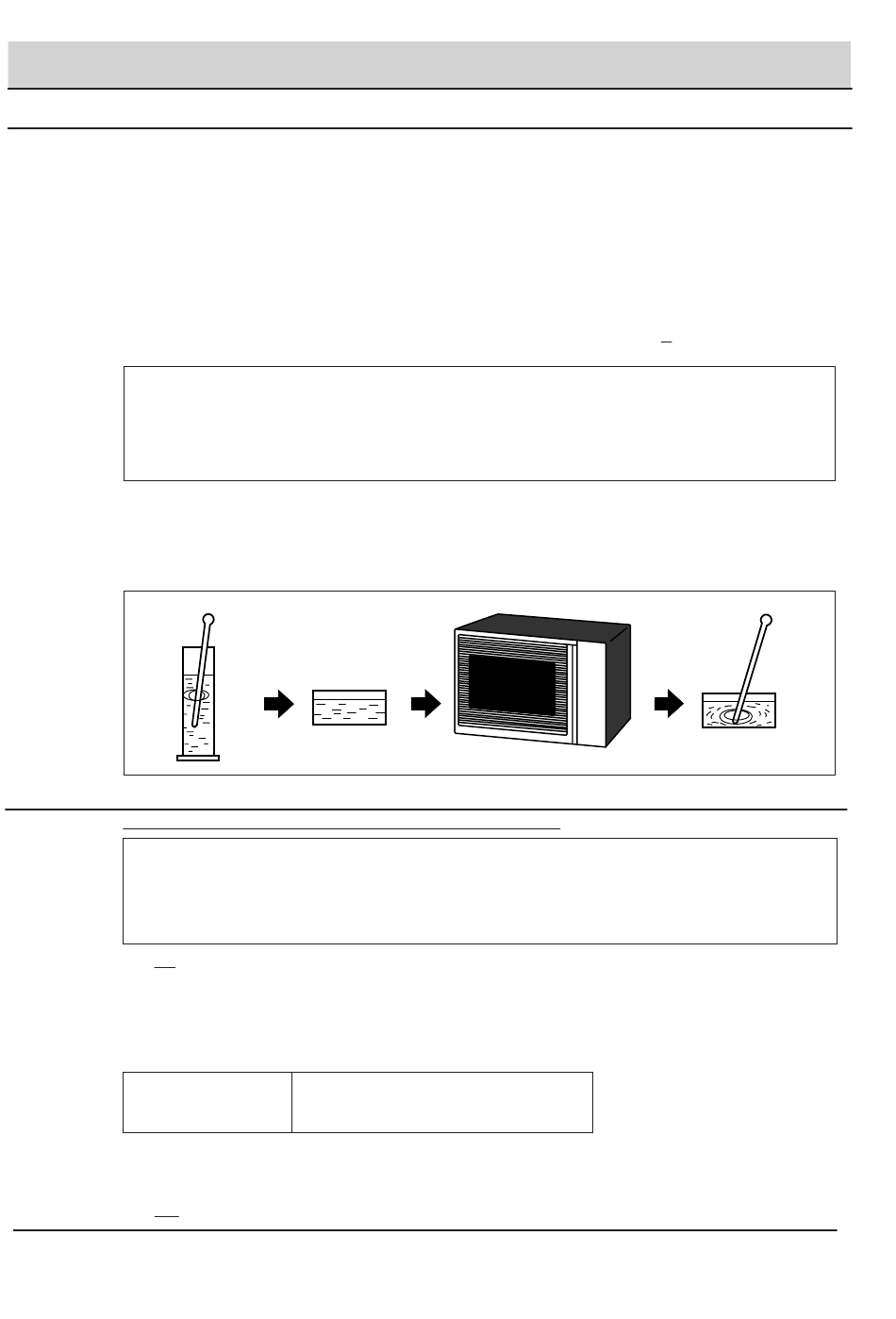

Messverfahren:
1. Die Anfangstemperatur des Wassers messen, bevor es in den Behälter eingefüllt wird.
(Beispiel: Anfangstemperatur T1 = 11°C)
2. 1 Liter Wasser in den Behälter füllen.
3. Den gefüllten Behälter auf die Mitte des Drehtellers stellen.
4. Den Mikrowellenherd auf Garleistungsstufe HIGH in Betrieb nehmen, damit die Wassertemperatur
um ∆T von 10 ± 2 K ansteigt.
5. Das Wasser umrühren, damit eine gleichmäßige Wassertemperatur im ganzen Behälter erreicht wird.
6. Endgültige Wassertemperatur messen. (Beispiel: Endtemperatur T2 = 21°C)
7. Nach der oben angeführten Formel die Mikrowellen-Ausgangsleistung P in Watt berechnen.
Anfangstemperatur ................................................................................................. T1 = 11°C
Temperatur nach (52 + 3) = 55 Sek. ...................................................................... T2 = 21°C
Temperaturdifferenz kalt-warm ............................................................................ ∆T1 = 10°C
Gemessene Ausgangsleistung
Die Gleichung ist "P = 80 x ∆T" .................................................... P = 80 x 10°C = 800 Watt
HINWEIS: Die gemessene Ausgangsleistung sollte mindestens
ACHTUNG: 1°C ENTSPR1ICHT 80 WATT. BEI UNZUREICHENDER LEISTUNG DIE MESSUNG
B PRÜFUNG DES HOCHSPANNUNGSTRANSFORMATORS
WARNUNG: An der Sekundärwicklung und der Heizwicklung des HS-Transformators sind
DIE 3D-PUNKTE ÜBERPRÜFEN.
Die Anschlussleitungen der Primärwicklung des HS-Transformators abtrennen. Die Anschlüsse der
Heiz- und Sekundärwicklung von den anderen Hochspannungsschaltungen abtrennen. Mit einem
Ohmmeter (niedriger Messbereich) können alle drei Wicklungen auf Durchgang geprüft werden.
Folgende Messergebnisse müssen erreicht werden:
a. Primärwicklung
b. Sekundärwicklung
c. Heizwicklung
Weichen die tatsächlichen Messwerte von den oben genannten ab, ist der HS-Transformator
wahrscheinlich defekt und muss ausgewechselt werden.
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
betragen.
WIEDERHOLEN.
1000g
1000g
T1˚C
Hochspannung bzw. Starkstrom vorhanden. Es ist sehr gefährlich, in der Nähe
dieser Teile zu hantieren, wenn das Gerät eingeschaltet ist. NIEMALS
Spannungsmessungen an den Hochspannungsweniger und auch nicht an
den Magnetronheizfäden durchführen.
ca. 2,4 Ohm
ca. 180 Ohm
entsprechend der folgenden als 1 Ohm
Heizt für 55 Sek.
R-605 - 12
±
15% der Nennausgangsleistung
1000g
T2˚C
