Sharp R-605 Servicehandbuch Seite 20

1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierte Bestandteile
der Stromkreise enthalten. Bei der Handhabung dieser
Teile müssen die folgenden Vorsichtsmaßnahmen
strengstens befolgt werden. CMOS LSI haben extrem
hohe Impedanzen an den Ein- und Ausgangsanschlüssen.
Deshalb werden sie leicht durch die umliegende
Hochspannungsquelle, statische Elektrizität in Kleidung
usw. beeinflusst und werden manchmal nicht vollständig
durch den eingebauten Schutzkreis geschützt.
Zum Schutz des CMOS LSI:
1) Bei der Lagerung und beim Transport die Teile
sorgfältig in Aluminiumfolie einwickeln. Die Platinen
mit den CMOS LSI ebenfalls in Aluminiumfolie
verpacken.

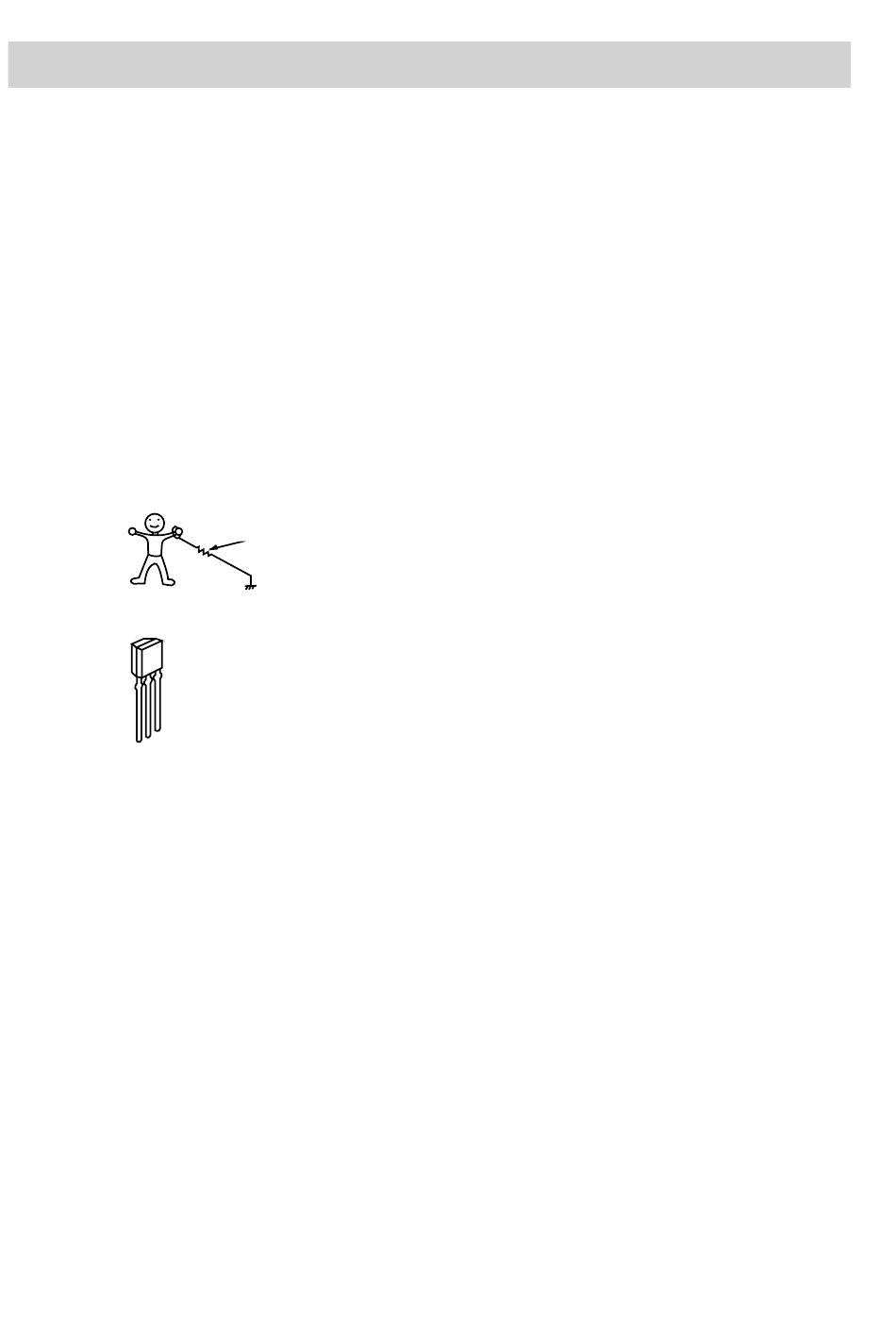

2) Bei Lötarbeiten muss der Techniker wie in der
Abbildung dargestellt geerdet werden. Das Lötzinn
und den Arbeitstisch ebenfalls erden.
2. Ansicht der elektronischen Bauteile
C B
E
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben,
sowie Vorsichtsmaßnahmen, die bei der Wartung
getroffen werden müssen.
Um die Wartung vorzunehmen, kann die
Stromversorgung zum Sensortasten-Bedienfeld
entweder der Stromleitung des Gerätes selbst oder
einer externen Stromquelle entnommen werden.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerät selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES MIKRO-
WELLENHERDES VERFÜGT NOCH ÜBER
GENÜGEND RESTSPANNUNG, UM WÄHREND
DER WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-
Bedienfeldes muss deshalb das äußere Gehäuse
auf das Gerät gestellt werden, damit der
Hochspannungstransformator nicht berührt wird. Die
Primärwicklung (Anschluss) des Hochspannungs-
transformators kann auch gezogen werden, um diesen
auszuschalten. Das Ende des Anschlusses muss
dann mit Isolierband isoliert werden. Nach der Wartung
sicherstellen, dass die Kabel wieder an den korrekten
Stellen angeklemmt werden.
SENSORTASTEN
ca. 1 MOhm
approx. 1M ohm
Transistor
2SA1267Y
KRA101M
KRA105M
KRC101M
KRC105M
WARTUNG
A. Bei einigen Modellen ist das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerät selbst so
kurz, dass diese nicht voneinander getrennt werden
können.
Bei diesen Modellen müssen deshalb alle Steuerungen
des Bedienfeldes (einschließlich der auf die Sensoren
bezogenen) geprüft und repariert werden, während sie
an das Gerät angeschlossen bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel
zwischen Sensortasten-Bedienfeld und dem Gerät
selbst so lang, dass diese voneinander getrennt
werden können. Bei diesen Modellen können die
Steuerungen des Bedienfeldes geprüft und repariert
werden, während es vom Gerät entfernt wird; in
diesem Fall müssen beide Enden des Türschalters
(auf der Platine) mit einer Drahtbrücke kurzge-
schlossen werden. Dadurch wird ein Betriebsstatus
erzeugt, welcher dem bei geschlossener Garraumtür
entspricht. Die Sensor-bezogenen Steuerungen des
Bedienfeldes können dann überprüft werden, wenn
ein oder mehrere Ersatzwiderstände benutzt
werden, deren Widerstand dem dieser Steuerungen
entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollständig vom Gerät
abklemmen und beide Enden des Türschalters (auf der
Platine) kurzschließen. Dadurch wird ein Betriebsstatus
erzeugt, welcher dem bei geschlossener Garraumtür
entspricht. Eine externe Stromquelle muss an dem
Stromeingangsanschluss des Sensortasten-
Bedienfeldes angeschlossen werden. Dann können
die Steuerungen des Bedienfeldes überprüft und
repariert werden und auch die Sensor-bezogenen
Steuerungen des Bedienfeldes können mit
Ersatzwiderständen geprüft werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-
Bedienfeldes benötigt werden.
1) Lötkolben: 30 W
(Es wird empfohlen, einen Lötkolben mit einem
Erdungsanschluss zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich:
Gleichstrom - 10 MHz oder höher, neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muss die
Aluminiumfolie entfernt werden, bevor die
Stromquelle zum Bedienfeld eingeschaltet wird.
2) Den Anschluss der Tasteneinheit so an die Steuereinheit
anschließen, dass die Kabel nicht verdreht werden.
3) Nach Entfernen der Aluminiumfolie muss besonders
darauf geachtet werden, dass auf die Ein- und
Ausgangsanschlüsse keine ungewöhnliche
Spannung durch statische Elektrizität gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren usw. an die
Platine anschließen und sicherstellen, dass alle
Anschlüsse fest sind.
5) Wo hohe Präzision verlangt wird, sicherstellen,
dass die angegebenen Teile benutzt werden.
R-605 - 20
