Aussengehäuse; Riegelkopf Ausbauen - Sharp R-605 Servicehandbuch

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Ein Eisenplättchen (ca. 0,5 mm dick) oder einen flachen
Schraubendreher in den Spalt zwischen Drossel-
abdeckung und Türplatte schieben (s. Abbildung), um
die Drosselabdeckung ohne Abbrechen der Klammern
zu lösen.
3. Die Tür entfernen, indem sie leicht nach vorne
angehoben wird.
4. Beim Wiedereinbau sicherstellen, dass die Tür parallel
zum unteren Rand des Garraums liegt und die
Riegelköpfe durch die Öffnungen passen.
5. DIE 4W-PUNKTE ÜBERPRÜFEN.
HINWEIS: Nach den Wartungsarbeiten an der Tür muss
das Gerät mit einem vorschriftsmäßigen
Mikrowellen-Messgerät daraufhin überprüft
werden, ob es den gültigen Bestimmungen über
Mikrowellen-Leckstrahlung entspricht.
DOOR ASSEMBLY
TÜRPLATTENSATZ
RIEGELKÖPFE
LATCH HEADS

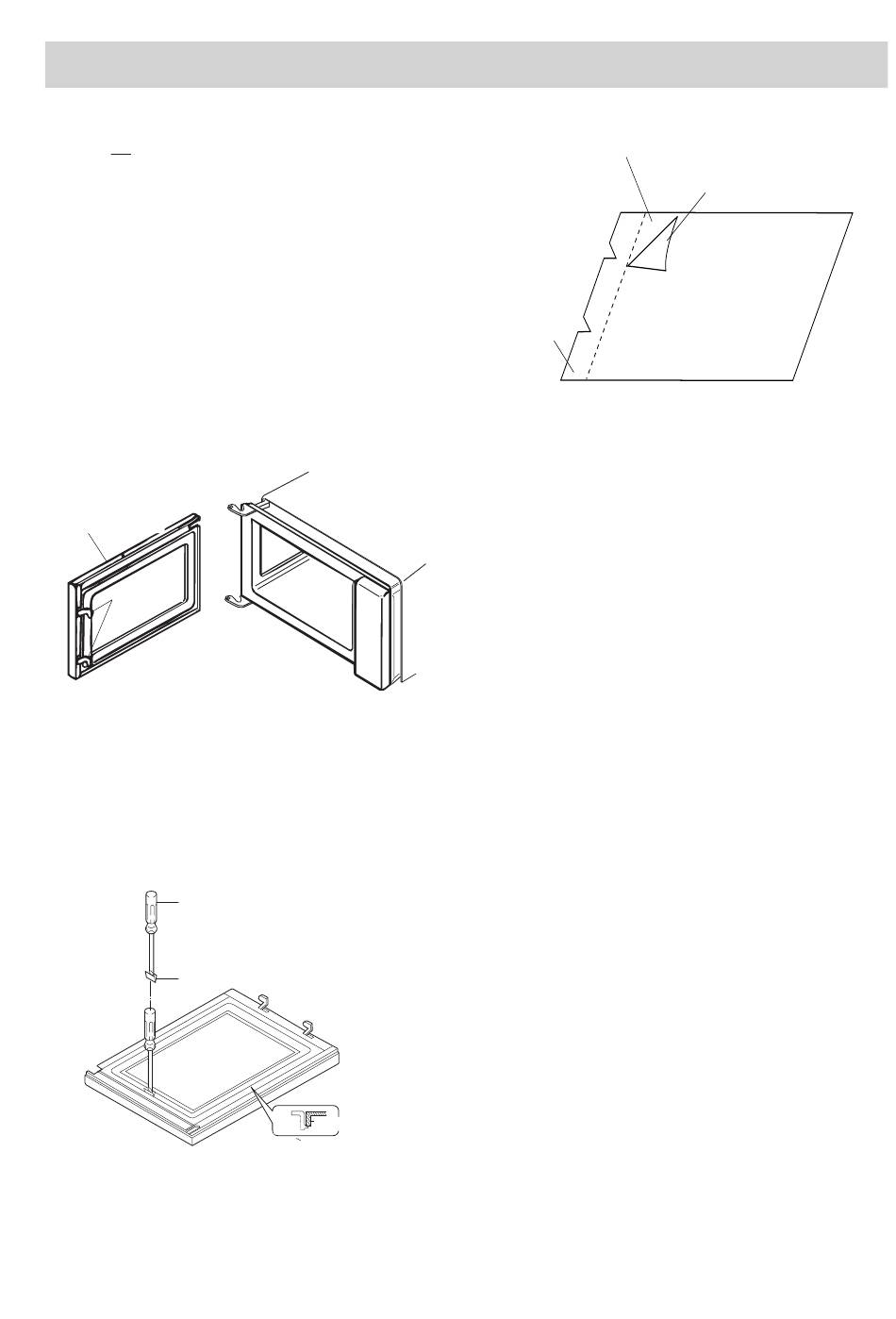

Abbildung C-5 Türaustausch und Einstellung
HINWEIS: Wenn an der Tür eine Reparatur durch-
geführt wird, achten Sie darauf, dass die
Schlitz-Drosseln (die Laschen am Türver-
kleidungs-Bausatz) nicht verbogen oder
verzogen werden, damit eine Leckage von
Mikrowellen verhindert wird.
FLACH-
FLAT TYPE
SCHRAUBENDREHER
SCREW-DRIVER
GESCHÜTZT
PROTECT BY TAPE
KLEBEBAND
Abbildung C-6 Türaustausch und Einstellung

RIEGELKOPF AUSBAUEN

1.
Die Drossel wie oben beschrieben entfernen.
2. Die Feder lösen und den Riegelkopf anheben.
3. Den Austausch in umgekehrter Reihenfolge vornehmen.
OUTER CASE
AUSSENGEHÄUSE
CABINET
DURCH
DROSSEL- TÜRVER-
CHOKE DOOR
ABDECKUNG KLEIDUNG
COVER PANEL
TÜRAUSBAU
Finger tab
Finger-Lasche
Figure C- 7 Türdichtungsfilm
INNERER TÜRDICHTUNGSFILM
Ausbau
1. Den Türdichtungsfilm von der Türverkleidung abziehen.
2. Damit ist der Türdichtungsfilm entfernt.
Anbringen
1. Die Rückseite des Türdichtungsfilms abreißen.
2. Legen Sie die klebende Seite des Türdichtungsfilms
auf die Türplatte.
AUSSENGEHÄUSE
Ausbau
1. Entfernen Sie den Türdichtungsfilm von den Klemmen
am Türrahmen.
Anbringen
1. Befestigen Sie den Türdichtungsfilm an den Klemmen
am Türrahmen.
R-605 - 25
Door film
Türdichtungsfilm
Backing film
Trägerfilm
