AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
Ausbau
1. DIE 3D-PUNKTE PRÜFEN.
2. Die eine (1) Befestigungsschraube, die das grün-gelbe
Kabel an der Garraum befestigt, lösen.
3. Die Anschlüsse des Netzkabels vom Entstörfilter
abziehen, siehe Abbildung C-3 (a).
4. Das Kabel aus der Rückwand herausziehen.
5. Damit ist das Netzkabel ausgebaut.
GARRAUM- OVEN CAVITY
RÜCKWAND
BACK PLATE
EARTH WIRE
ERDUNGSDRAHT
ENTSTÖRFILTER NOISE FILTER

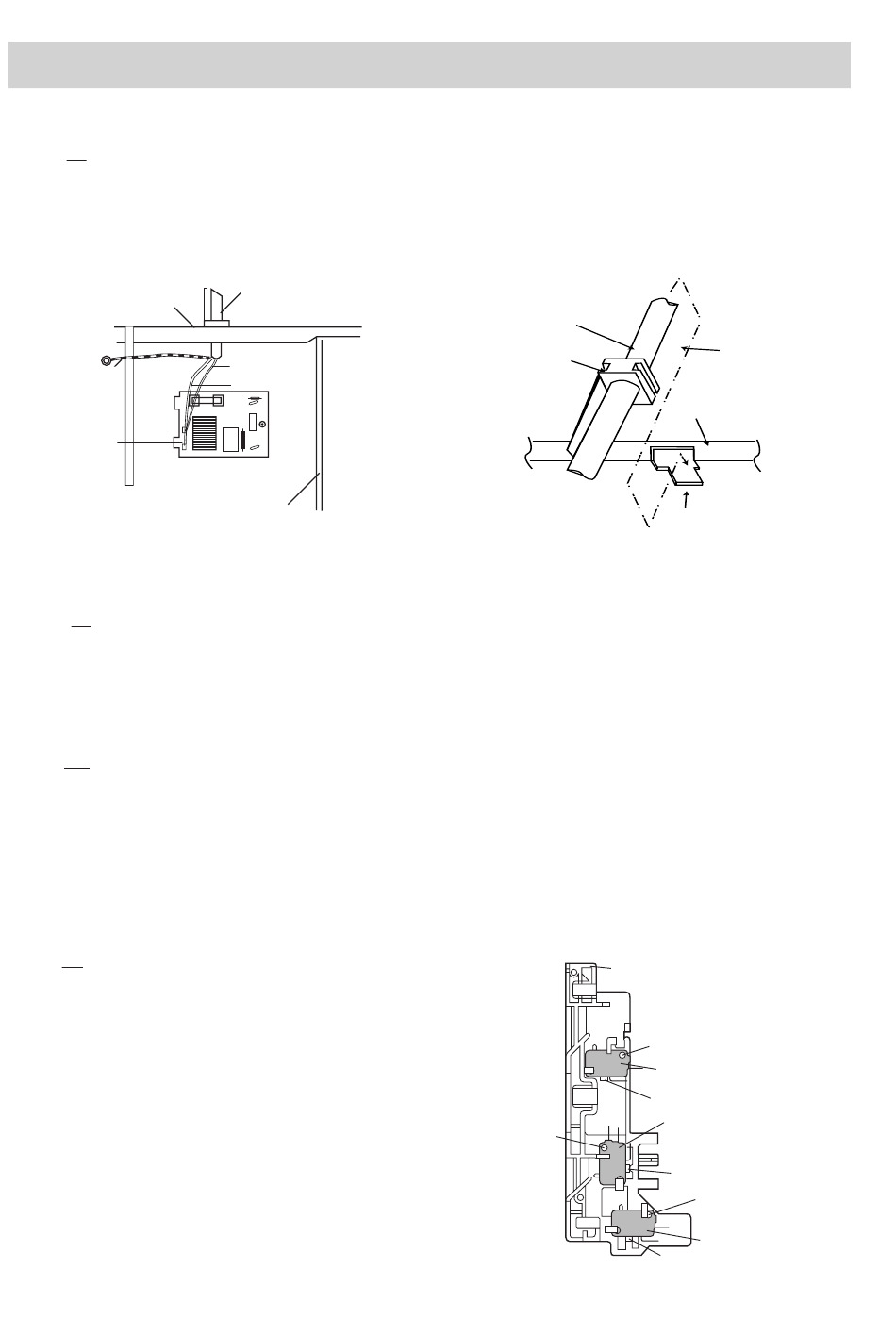

Abbildung C-3 (a) Austausch des Netzkabels
1. DIE 3D-PUNKTE PRÜFEN.
2. Die Anschlüsse und Kabel vom Bedienfeld abziehen.
3. Eine (1) Halteschraube zwischen Bedienfeld und Gar-
raum lösen und das Bedienfeld abnehmen.
1. DIE 3D-PUNKTE PRÜFEN.
2. Trennen Sie die Kabel zum Grill-Heizelement ab.
3. Entfernen Sie die eine (1) Schraube zwischen dem
Ablasskanal und dem Garraum.
4. Schieben Sie die beiden Haltezungen, die den Reflektor
mit dem Garraum verbinden, nach vorne.
5. Trennen Sie den Reflektor durch Schieben vom Garraum
ab.

RIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Das Bedienfeld entfernen, siehe "BEDIENFELD AUS-
TAUSCHEN".
3. Entfernen Sie den Öffnungshebel an der Frontplatte
des Garraums, indem Sie das Bedienfeld abnehmen.
4. Die Kabel von allen Schaltern lösen.
5. Die eine (1) Schraube zur Befestigung des Riegelha-
kens am Garraum lösen.
6. Den Riegelhaken ausbauen.
7. Entfernen Sie den (die) Schalter vom Riegelhaken,
indem Sie die sichernde Haltezunge ein wenig nach
hinten schieben und den (die) Schalter auf dem
Bedienfeld drehen.
8. Damit ist (sind) der (die) Schalter ausgebaut.

NETZKABEL AUSTAUSCHEN

NETZKABEL
POWER SUPPLY CORD
BLAUER DRAHT
BLUE WIRE
BRAUNER DRAHT
BROWN WIRE
CHASSIS SUPPORT
CHASSISSTÜTZE

BEDIENFELD AUSBAUEN

GRILL-HEIZELEMENT AUSTAUSCHEN

Wieder-Einbau
1. Die Netzkabeldurchführung in den Rechteckausschnitt
der Rückwand einsetzen, siehe Abbildung C-3 (b). Einbau
des Netzkabels.
2. Den Schutzleiter des Netzkabels zusammen mit einer
(1) Schraube im Garraum fest anziehen.
3. Das braune und das blaue Kabel des Netzkabels
ordentlich am Entstörfilter befestigen, siehe bildlicher
Schaltplan.
POWER SUPPLY
NETZKABEL
CORD
MOULDING
FORMKABEL-
CORD
SPERRE
STOPPER
Abbildung C-3 (b) Austausch des Netzkabels
4. Das Bedienfeld anheben und nach vorne abziehen.
5. Damit ist das Bedienfeld ausgebaut.
6. Damit ist das Grill-Heizelement ausgebaut.
7. Entfernen Sie den Grill-Heizwinkel vom Reflektor.
8. Entfernen Sie die zwei (2) Schrauben zwischen der
Kurzplatte und dem Grill-Heizelement.
9. Damit sind die einzelnen Grill-Heizelemente ausgebaut.
Post
Stütze
Abbildung C-5 Schalter
R-605 - 24
GROMMET DURCHFÜHRUNGSHÜLSEN-
MOULDING FORMTEIL
OVEN CAVITY GARRAUM-
BACK PLATE
RÜCKWAND
QUADRAT-BUCHSE SQUARE HOLE
RIEGELHAKEN
LATCH HOOK
Post
Stütze
SW1: ÜBERWACHTER
SW1: MONITORED
RIEGELSCHALTER
LATCH SWITCH
Tab Haltezunge
SW2: SICHERHEITS-
SW2: MONITOR
SCHALTER SWITCH
Tab Haltezunge
Post
Stütze
SW3: RIEGELSCHALTER
SW3: LATCH
SWITCH
Tab
Haltezunge
