LSI (IXA128DR)

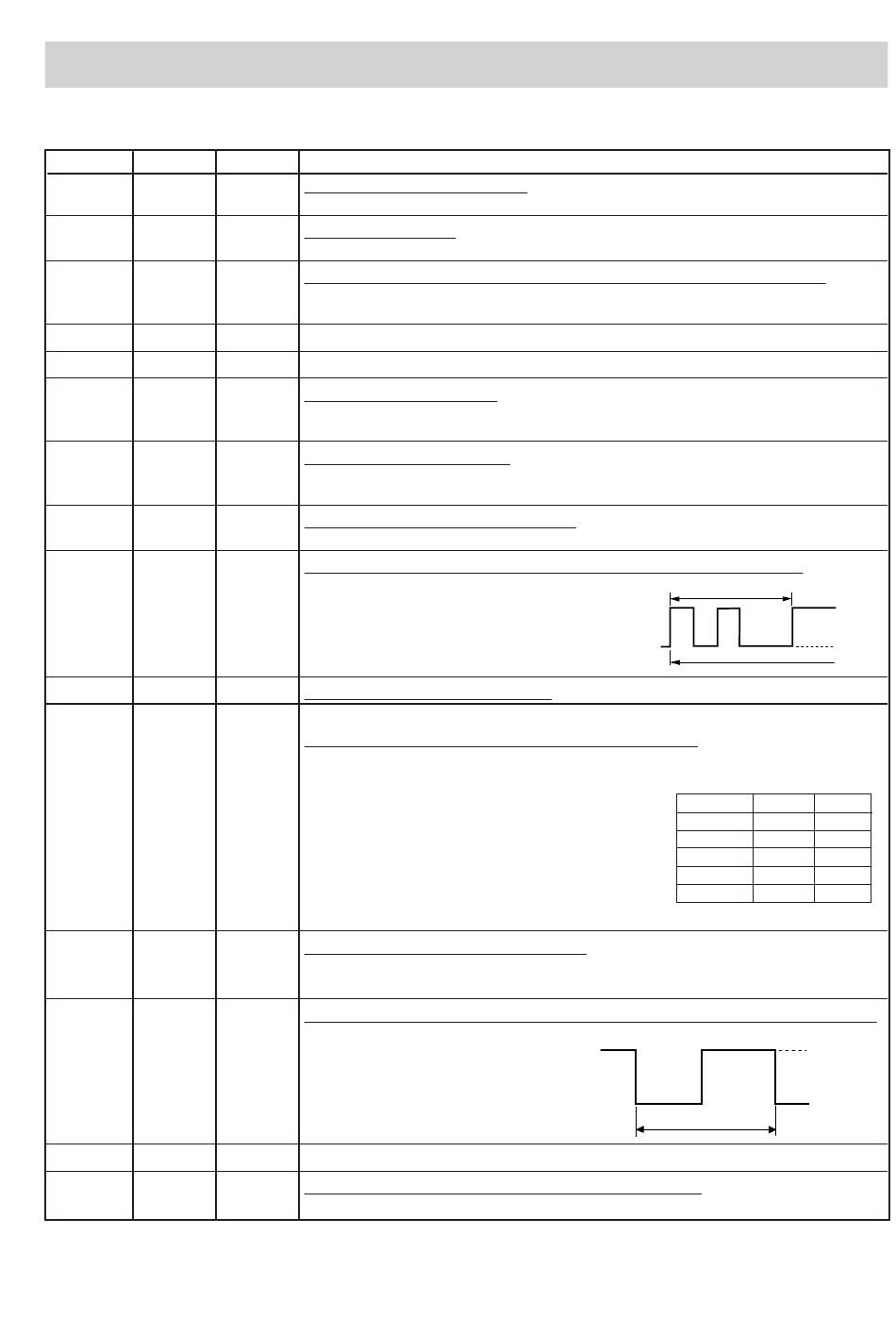

Das E/A-Signal des LSI (IXA128DR) wird in folgender Tabelle detailliert beschrieben.
Pin-Nr. Signal
1 VDD
2 VSS
3 XIN
4 XOUT
5 CNVSS
6 RESET
7 AIN1
8 AIN0
9 D3
10 D2
11 D1
12 D0
13 INT
14-16 P12-P10
17-20 P03-P00

BESCHREIBUNG VON LSI

E/A
EIN Netzeingangsspannung: 5 V.
Angeschlossen an 5 V.
EIN Netzspannung: 0 V.
Angeschlossen an 0 V.
EIN Eingangseinstellung der Oszillationsfrequenz der eingebauten Uhr.
Die interne Taktfrequenz wird durch Anschluss eines Kondensators und des
Widerstands an XIN erzeugt.
AUS Klemme nicht benutzt.
EIN Durch den Widerstand an VSS angeschlossen.
EIN Automatisches Löschen.
Signal wird eingegeben, um das LSI auf den ursprünglichen Zustand
zurückzustellen, wenn Strom zugeführt wird.
EIN Signal vom Potentiometer.
Spannung wird vom Potentiometer mittels des im LSI eingebauten A/D-Wandlers
in die Mikrowellenleistungspegel-Einstellung oder Grill-Einstellung konvertiert.
EIN Anschluss für Garstart-Erkennung.
Wenn der "H"-Pegel bei AIN0 eingeht, startet der Garbetrieb.
AUS Signal für Antrieb des Magnetron-Hochspannungsschaltkreises.
Während das Signal (Recheckwellenform)
von D3 erzeugt wird, kann der Magnetron-
Hochspannungsschaltkreis angetrieben
werden.
AUS Signal zur Prüfung des Modells.
AUS Antriebssignal für HS-Schaltkreis des Magnetrons.
Zum Ein- und Ausschalten des Garrelais
(RY1). Die Signale bleiben während des
Garens auf der "L"-Stufe und auf der
"H"-Stufe, wenn nicht gegart wird. Bei
anderen Leistungsstufen (70%, 50%,
30%) wird das Signal je nach Einstellung
der Leistungsstufe abwechselnd auf die
Stufen "H" und "L" geändert.
AUS Antriebssignal für Grill-Heizelement.
Zum Ein- und Ausschalten des Relais (RY2) für das Grill-Heizelement. Stufe "L"
während des Grillbetriebs; "H"-Stufe, wenn nicht gegart wird.
EIN Signal zur Synchronisierung des LSI mit kommerzieller Stromquellenfrequenz.
Grundlegendes Timing für alle
Uhrzeitbearbeitungen des LSI.
AUS Anschluss nicht verwendet.
EIN Anschluss für Ändern der Modelle und Funktionen.
Beschreibung
R-605 - 19
20 msec
20 mSek.
During cooking
Während des Garens
EIN/AUS-Zeitverhältnis beim Garen
Einstellung EIN AUS
100% 32 Sek. 0 Sek.
70% 24 Sek. 8 Sek.
50% 18 Sek. 14 Sek.
30% 12 Sek. 20 Sek.
Grill 48 Sek. 0 Sek.
H : 5V
L : 0V
20 msec 20 mSek.
H
L
