Schaltplan - Sharp R-605 Servicehandbuch
Grill und mikrowellenherd
Vorschau ausblenden
Andere Handbücher für R-605:
- Bedienungsanleitung mit kochbuch (38 Seiten) ,
- Bedienungsanleitung (37 Seiten) ,
- Bedienungsanleitung mit kochbuch (38 Seiten)
Inhaltsverzeichnis
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. GRILL-TASTE BERÜHRT.
4. START-TASTE BERÜHRT.
SCHALTPLAN

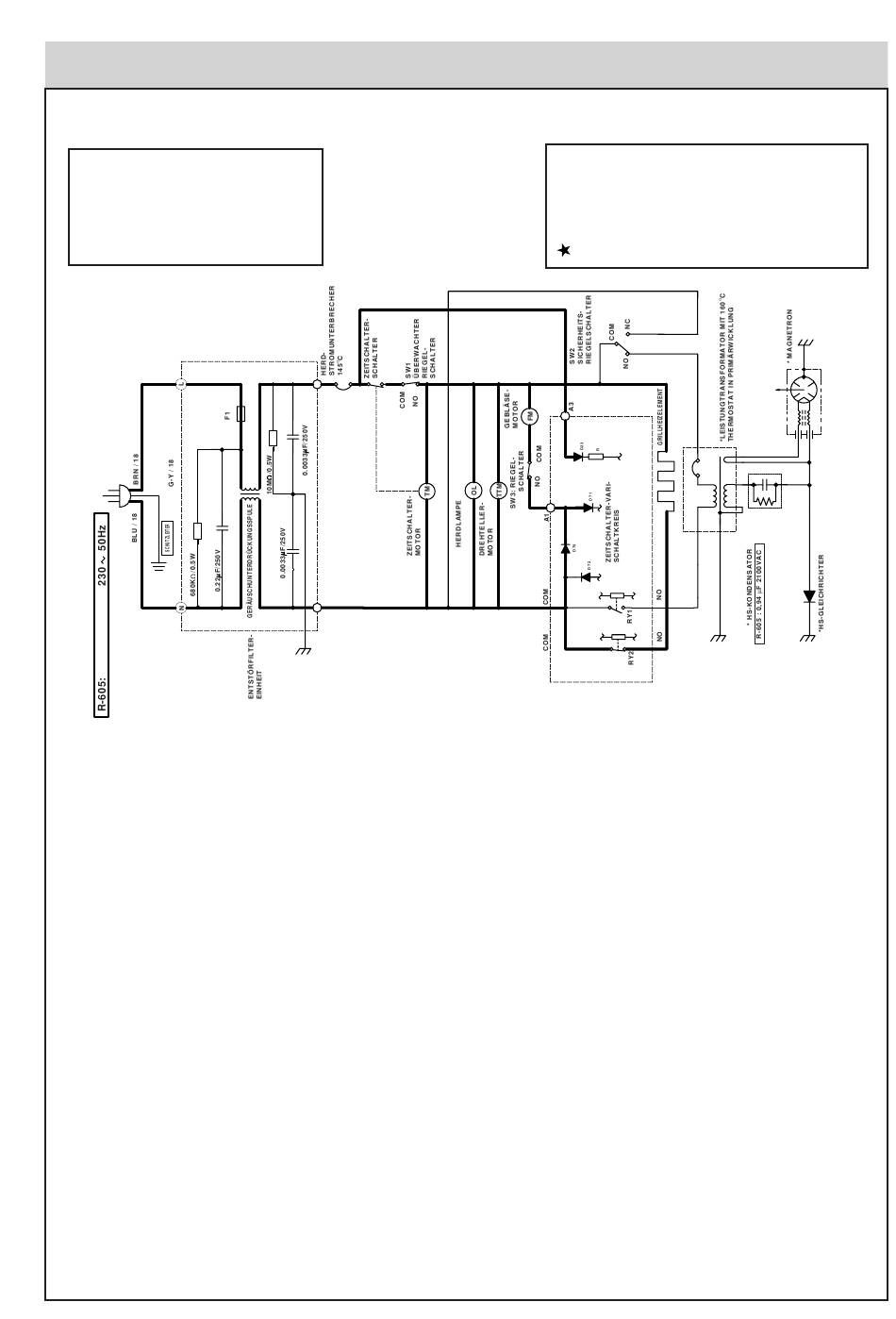

Abbildung 0-3 Schaltplan Grillen
R-605 - 29
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/17:
ABSCHNITTSBEREICH VON 1,0 mm
Zeigt Bauteile mit mehr als 250 V Potential an.
2
MIN.
