F PRÜFUNG DES STROMUNTERBRECHERS
DIE 3D-PUNKTE PRÜFEN.
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den
beiden Anschlüssen entsprechend der folgenden Tabelle messen:
Bezeichnung des Teils
Stromunterbrecher 145°C
Bei falschen Messwerten ist der Stromunterbrecher auszutauschen.
Ein offener Stromunterbrecher (HERD) zeigt an, dass der Garraum überhitzt ist. Dies kann dadurch
verursacht werden, dass der Herd im leeren Zustand in Betrieb genommen wurde.
DIE 4W-PUNKTE PRÜFEN.
G PRÜFUNG DER MOTORWICKLUNG
DIE 3D-PUNKTE PRÜFEN.
Die Kabel vom Motor abziehen. Mit einem Ohmmeter den Widerstand zwischen den beiden Anschlüssen
entsprechend der folgenden Tabelle überprüfen:
Bei unzulässigen Messwerten den Motor austauschen.
DIE 4W-PUNKTE PRÜFEN.

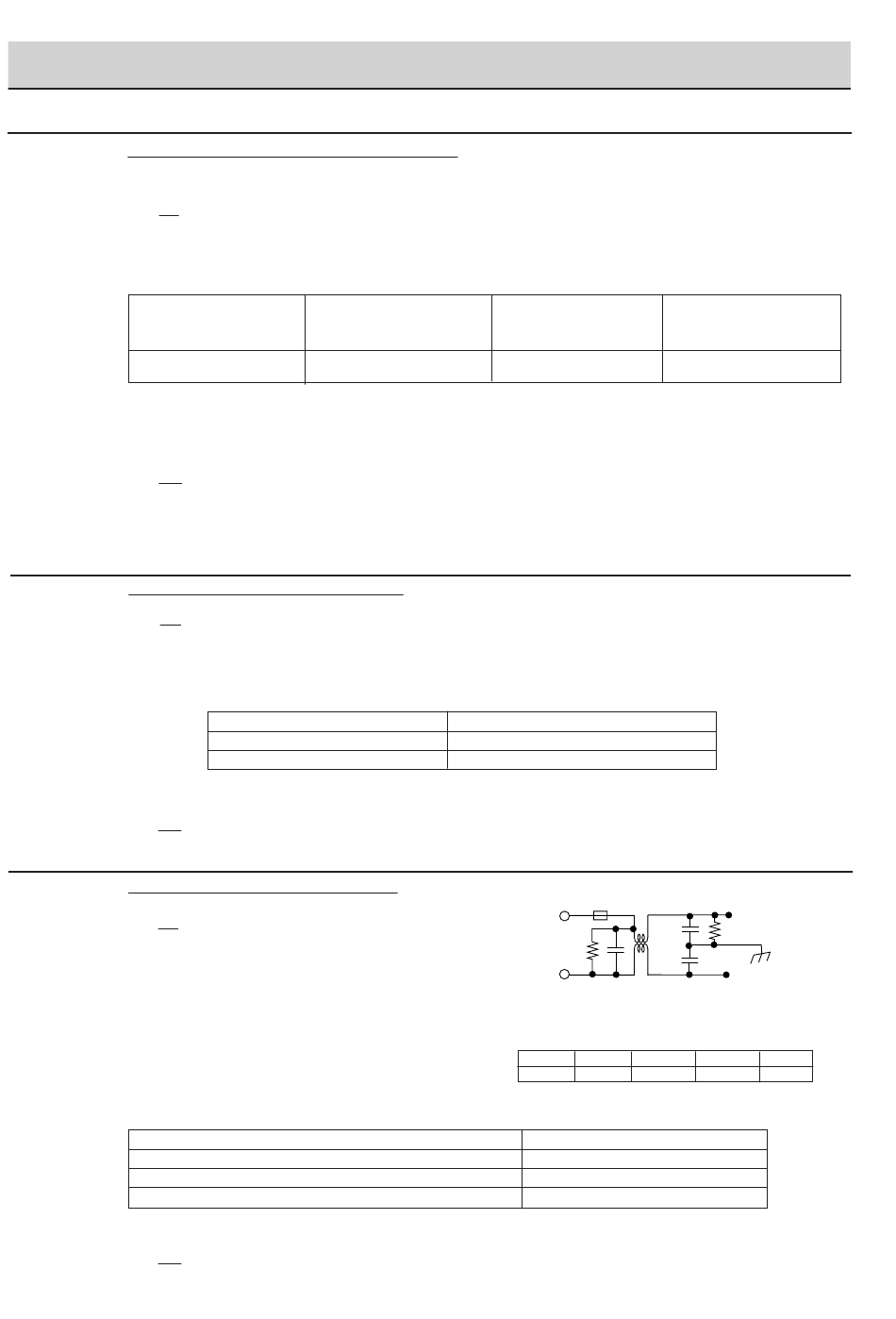

H PRÜFUNG DES ENTSTÖRFILTERS
DIE 3D-PUNKTE PRÜFEN.
Die Kabel von den Anschlüssen des Entstörfilters abziehen.
Mit einem Ohmmeter den Widerstand zwischen den
Anschlüssen entsprechend der folgenden Tabelle messen:
Zwischen N und L
Zwischen Anschluss N und WEISS
Zwischen Anschluss L und ROT
Bei abweichenden Messwerten ist der Entstörfilter auszuwechseln.
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
Tabelle: Prüfung des Stromunterbrechers
Temperatur bei eingeschaltetem
Gerät (geschlossener
Stromkreis) (°C)
Kann nicht eingestellt werden.
Tabelle: Widerstand des Motors
Motoren
Gebläsemotor
Drehtellermotor
MESSPUNKTE
Temperatur bei
ausgeschaltetem Gerät
(offener Stromkreis) (°C)
Über 145°C
Widerstand
Ca. 373 Ω
Ca. 14 kΩ
L
F1
N
Rx ± 5%
680 kΩ
OHMMETER-ANZEIGE
Ca. 680 kΩ
Kurzschluss
Kurzschluss
R-605 - 14
