SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. STECKER EINGESTECKT.
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. MIKROWELLEN-TASTE EINMAL BERÜHRT.
4. START-TASTE BERÜHRT.

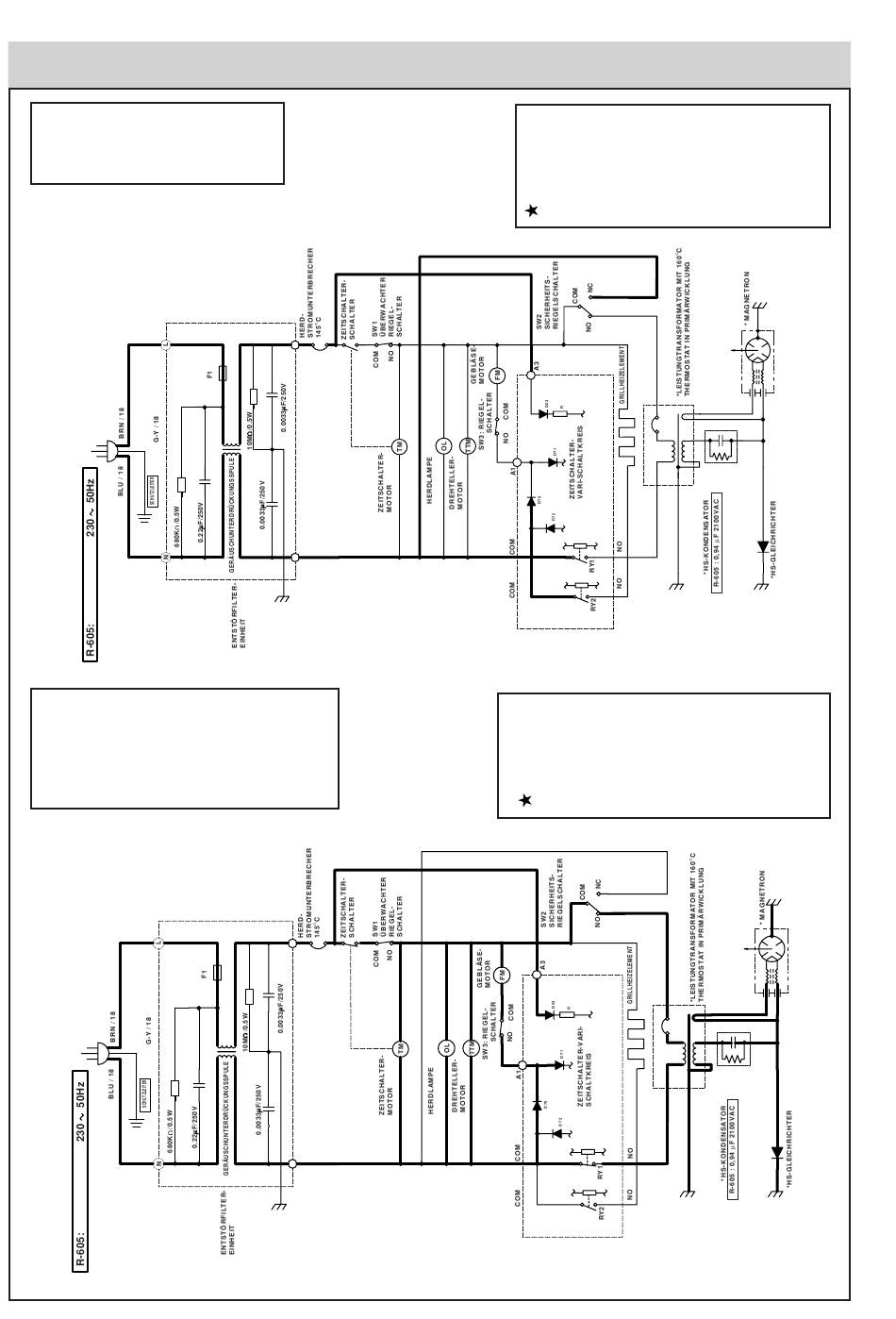

SCHALTPLÄNE
Abbildung O-1 Schaltplan Gerät ausgeschaltet
Abbildung O-2 Schaltplan Hochspannungskondensator
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/17:
ABSCHNITTSBEREICH VON 1,0 mm
Zeigt Bauteile mit mehr als 250 V Potential an.
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/17:
ABSCHNITTSBEREICH VON 1,0 mm
Zeigt Bauteile mit mehr als 250 V Potential an.
R-605 - 28
2
MIN.
2
MIN.
