AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
Ausbau
1. Trennen Sie den Herd von der Stromversorgung.
2. Den Drehteller und den Drehtellerträger aus dem
Garraum entfernen.
3. Den Herd umdrehen.
4. Trennen Sie die vier (4) Brücken vom Drehtellermo-
torgehäuse und der Bodenplatte mit einer Kneifzan-
ge wie in Abbildung C-4 (a) dargestellt.
VORSICHT: LASSEN SIE DAS DREHTELLER-
MOTORGEHÄUSE NICHT IN DEN
GARRAUM FALLEN, NACHDEM SIE DIE
BRÜCKEN ABGESCHITTEN HABEN. DIE
MOTORKABEL WERDEN BESCHÄDIGT
UND ES IST SCHWIERIG, DAS GE-
HÄUSE WIEDER AUS DEM GARRAUM
ZU NEHMEN.
5. Das Drehtellermotorgehäuse von der Grundplatte
trennen.
6. Die Kabel vom Drehtellermotor abziehen.
7. Lösen Sie zwei (2) Schrauben, die den Drehtellermotor
am Garraum festhalten.
8. Trennen Sie den Drehtellermotor vom Garraum.
9. Der Motor des Drehtellers ist jetzt ausgebaut.
Brücken Bridges
Schraube Screw

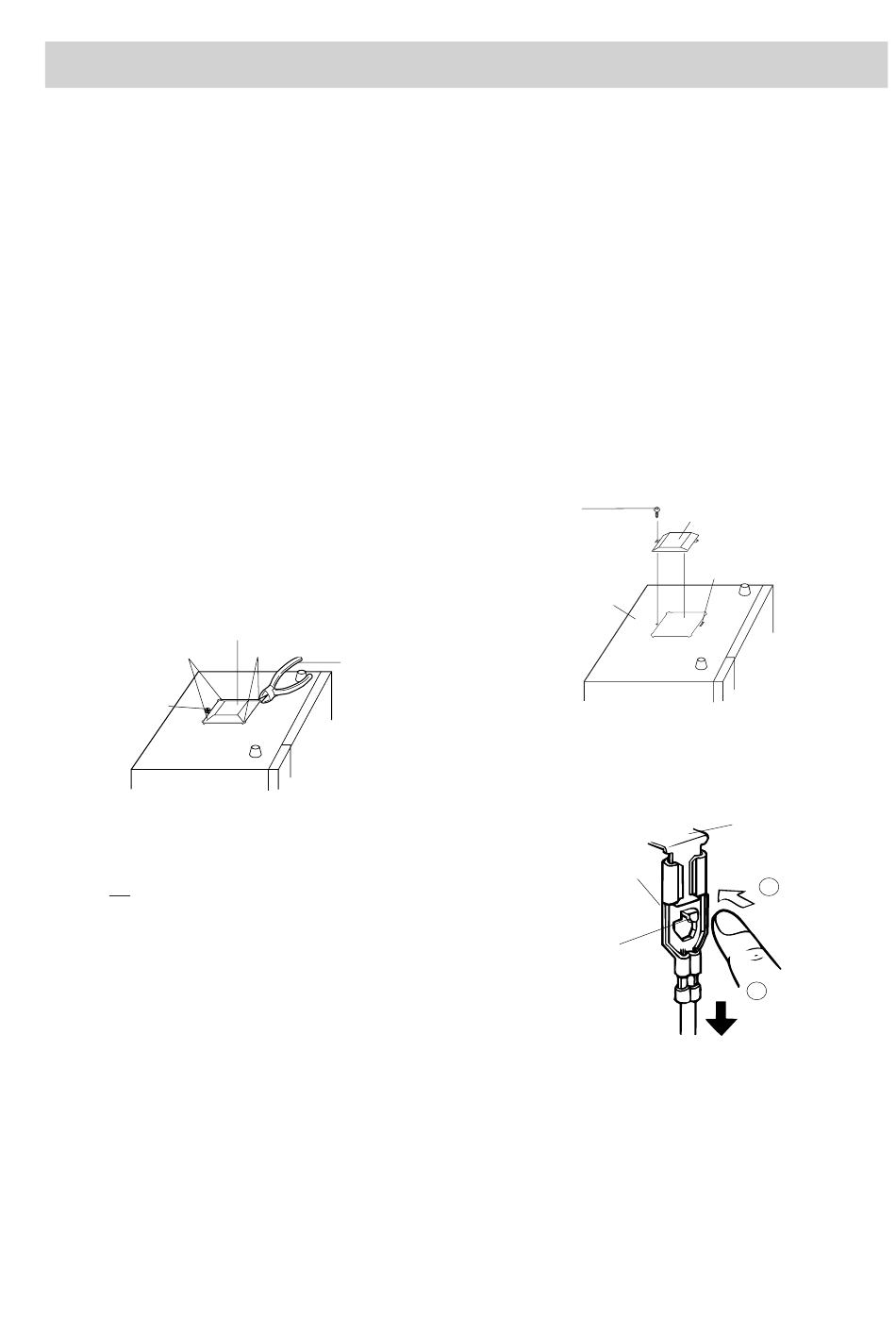

Abbildung C-4 (a) Ausbau des Drehtellermotorgehäuses
®
POSITIVE LOCK -STECKVERBINDER AUSBAUEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Hebel des Positive Lock
drücken.
3. Ziehen Sie den Positive Lock
unten.
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK
STECKVERBINDERS AN DIE KLEMMEN
IST DARAUF ZU ACHTEN, DASS DER
HEBEL DES POSITIVE LOCK
VERBINDERS ZU IHNEN ZEIGT.
Turntable motor cover
Drehtellermotorgehäuse
Bridges
Brücken
Cutting pliers
Kneifzange
®
-Steckverbinders
® -Steckverbinder nach
®
-STECK-
Wieder-Einbau
1. Entfernen Sie mit der Kneifzange alle scharfen Kanten
am Drehtellermotorgehäuse und an der Bodenplatte.
2. Entfernen Sie die einzige (1) Schraube von der Boden-
platte, wie in Abbildung C-4 (a) dargestellt.
3. Installieren Sie mit den zwei (2) Befestigungs-
schrauben den Drehtellermotor wieder am Garraum.
4. Stecken Sie die Kabel wieder in den Drehtellermotor.
5. Fügen Sie die Haltezunge des Drehtellermotor-
gehäuses wieder in das Loch in der Bodenplatte ein,
wie in der Abbildung C-4 (b) dargestellt.
6. Installieren Sie das Drehtellermotorgehäuse wieder
mit der vom Ausbau bereitliegenden Schraube (siehe
Schritt 2 in Abbildung C-4 (b)).
Screw
Schraube
LX-CZA030WRE0
LX-CZA030WRE0
Bodenplatte
Base plate
Abbildung C-4 (b) Wieder-Einbau des
Drehtellermotorgehäuses
Positive lock¤
Positive Lock ® -
connector
Steckverbinder
Lever
Hebel
® -
Abbildung C-2 Positive Lock
R-605 - 23
Turntable motor cover
Drehtellermotorgehäuse
Buchse Hole
Terminal
Klemme
1
Push
Drücken
2
Pull down
Herunterziehen
®
-Steckverbinder
