AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN

WARNUNG: Mikrowellenstrahlung auf den Körper unbedingt vermeiden. Vor Inbetriebnahme
des Gerätes sind folgende Anweisungen genau zu beachten.
1. Trennen Sie den Herd von der Stromversorgung.
2. Sicherstellen, dass bei Öffnen der Garraumtür ein
deutliches "Klicken" zu hören ist. (Die Tür mit der
einen Hand zudrücken und mit der anderen die
Türöffnungstaste betätigen; dadurch werden die
Riegelköpfe angehoben und das Betriebsgeräusch
der Türschalter ist als "Klicken" wahrnehmbar.)
3. Garraumtür und Garraumstirnplatte auf Beschädi-
gungen überprüfen (z. B. Dellen, Risse, Anzeichen
von Funkenbildung usw.).
Vor Inbetriebnahme des Gerätes alle erforderlichen
Reparaturarbeiten durchführen.
Falls auch nur eine der folgenden Bedingungen zutrifft,
das Gerät keinesfalls in Betrieb nehmen:
Vor der Ausführung folgender Arbeiten zum Ausbau von Teilen siehe "HERDTEILE, GEHÄUSETEILE, TÜRTEILE".
Das Gehäuse folgendermaßen entfernen.
1. Trennen Sie den Herd von der Stromversorgung.
2. Garraumtür öffnen und festklemmen.
3. Die Schrauben an der Rückseite und den Seiten entfernen.
4. Das gesamte Gehäuse etwa 3 cm zurückschieben,
um es von den Halterungen an der Garraum-
Frontplatte zu lösen.
5. Das gesamte Gehäuse vom Gerät abnehmen.
(HOCHSPANNUNGS-KONDENSATOR UND HOCHSPANNUNGS-GLEICHRICHTEREINHEIT)
Beim Ausbau dieser Bauteile wie folgt vorgehen:
1. DIE 3D-PUNKTE PRÜFEN.
2. Gehäuse des Gebläsekanals B anheben.
3. Alle Kabel und Anschlüsse des HS-Gleichrichters
vom HS-Kondensator trennen.
4. Die eine (1) Befestigungschraube, die den Kondensa-
torträger und den HS-Gleichrichter an der Bodenplatte
befestigt, lösen.
5. Den Kondensatorträger von der Bodenplatte lösen.
6. Damit ist der HS-Gleichrichter gelöst.
1. DIE 3D-PUNKTE PRÜFEN.
2. Die Heizfäden des HS-Transformators vom HS-
Kondensator und Magnetron trennen.
3. Das HS-Kabel A vom HS-Transformator trennen.
1. DIE 3D-PUNKTE PRÜFEN.
2. Trennen Sie die Kabel von der Garraumlampe.
3. Heben Sie die Garraumlampe durch Lösen der zwei
(2) Haltezungen des Lufteinlasskanals hoch.
4. Damit ist die Garraumlampenfassung ausgebaut.
GEHÄUSE ENTFERNEN
HOCHSPANNUNGSBAUTEILE AUSBAUEN
HOCHSPANNUNGSTRANSFORMATOR AUSBAUEN
GARRAUMLAMPENFASSUNG AUSBAUEN
1. Tür schließt nicht sicher.
2. Türscharniere, -halterungen oder Riegelhaken sind
beschädigt.
3. Türdichtungen oder -versiegelungen sind nicht dicht.
4. Tür ist verbogen oder verzogen.
5. Teile des Türverrigelungsmechanismus sind defekt.
6. Teile der Einheit zur Erzeugung und Übertragung der
Mikrowellen sind defekt.
7. Das Gerät weist sichtbare Schäden auf.
Unter folgenden Bedingungen das Gerät nicht betreiben:
1. Ohne HF-Dichtung (Magnetron).
2. Wenn Hohlleiter oder Garraum defekt sind.
3. Wenn die Tür nicht geschlossen ist.
4. Wenn die Außenabdeckung (Gehäuse) nicht ange-
bracht ist.
6. HS-Kondensator entladen, bevor weitere Arbeiten
durchgeführt werden.
7. Gerät auf keinen Fall ohne Gehäuse in Betrieb nehmen.
Hinweis: Die Schritte 1, 2 und 6 bilden die Grundlage
der 3D-Prüfpunkte.
VORSICHT: KEINE BAUTEILE ODER KABEL BERÜH-
REN, BEVOR DER HOCHSPANNUNGS-
KONDENSATOR ENTLADEN IST.
7. Den Kondensator vom Kondensatorträger abnehmen.
8. Damit ist der Kondensator gelöst.
VORSICHT: BEIM AUSWECHSELN DER HS-
GLEICHRICHTEREINHEIT SICHER-
STELLEN, DASS DER KATHODEN-
ANSCHLUSS (MASSE) MIT EINER
MASSE-SCHRAUBE AN DER KON-
DENSATOR-HALTERUNG BEFES-
TIGT IST.
4. Den Hauptkabelbaum vom HS-Transformator trennen.
5. Die vier (4) Schrauben entfernen, die den Transfor-
mator mit der Grundplatte befestigen.
8. Den Transformator herausnehmen.
7. Damit ist der Transformator ausgebaut.
Verriegelung
Lock

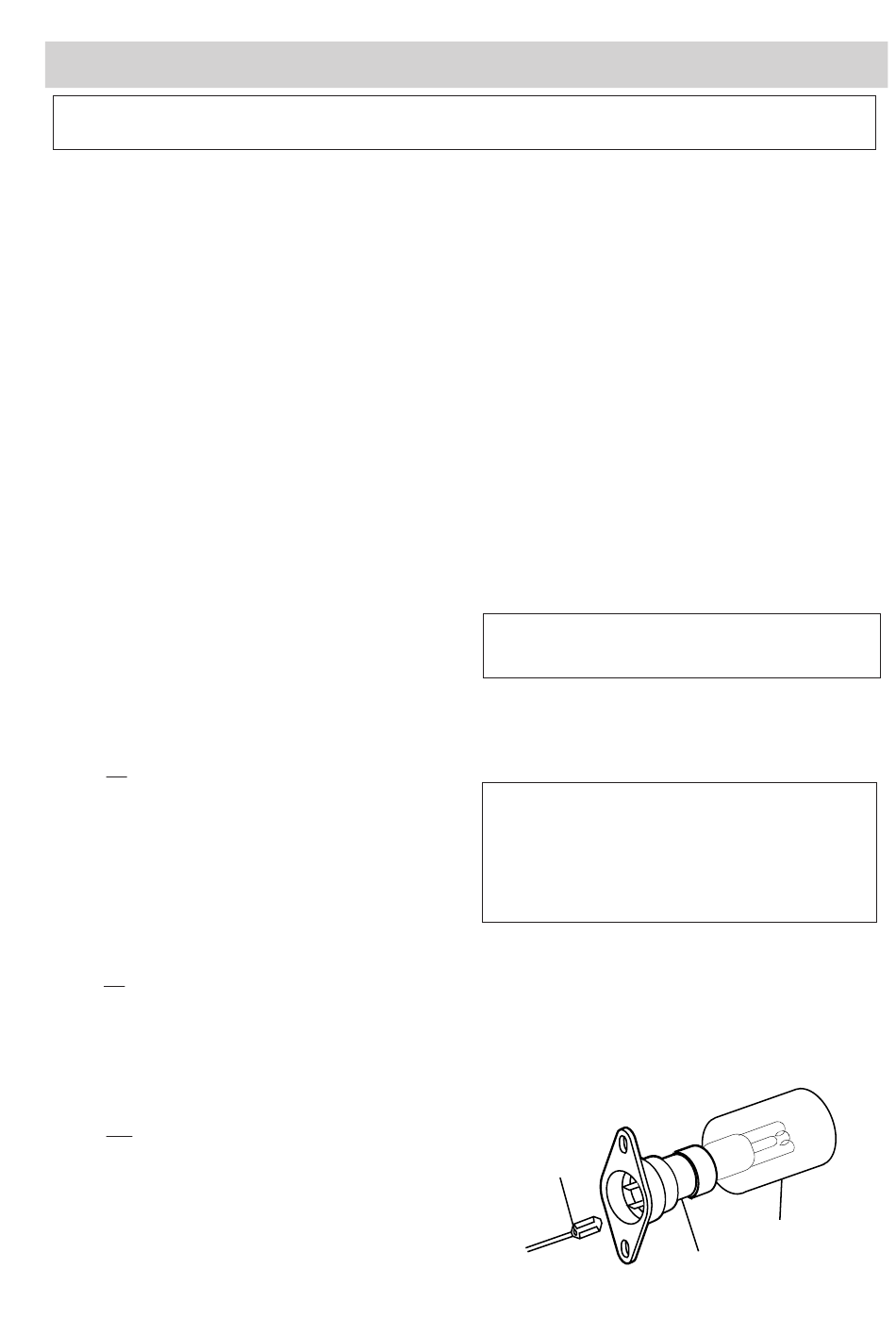

Abbildung C-0 Austausch der Garraumlampe
R-605 - 21
Glühbirne
Bulb
Socket
Fassung
