Beschreibung Der Frontplatte; Belegung Der Buchsenleisten - Auerswald COMmander Basic 19'' Installationshandbuch

A
B
C

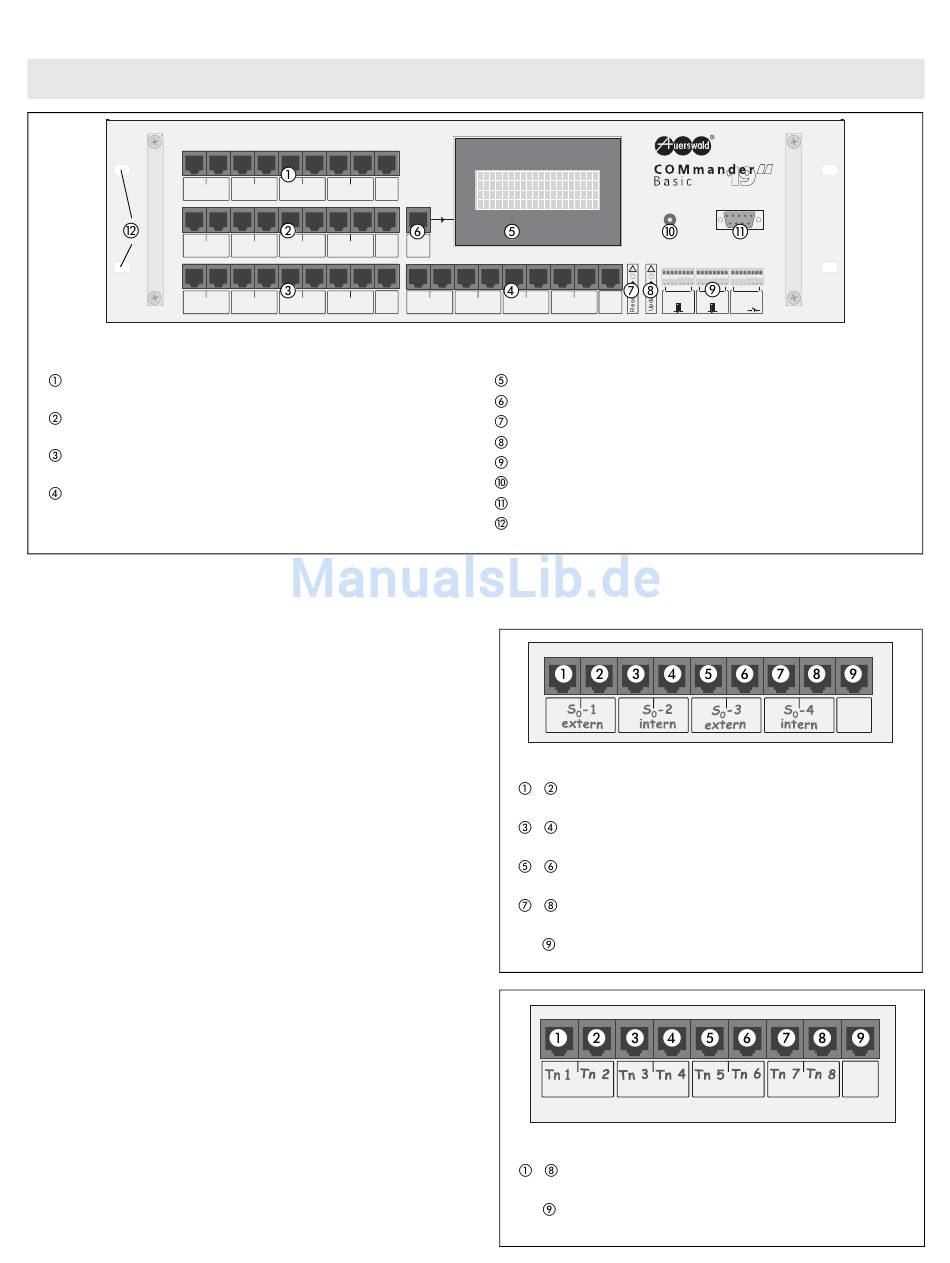

Abb. 15: Frontplatte des COMmander Basic 19"
Westernbuchsen für den Anschluss an das Modul auf dem
Modulsteckplatz A.
Westernbuchsen für den Anschluss an das Modul auf dem
Modulsteckplatz B.
Westernbuchsen für den Anschluss an das Modul auf dem
Modulsteckplatz C.
Westernbuchsen für den Anschluss an das Modul auf dem
Modulsteckplatz D.

Belegung der Buchsenleisten

Auf der Frontplatte des COMmander Basic 19" befinden sich vier Buch-
senleisten (A-D) mit jeweils neun Westernbuchsen. Damit ergibt sich
ein Patchfeld, durch das mithilfe handelsüblicher Patchkabel Teilneh-
mer auf andere Anschlussdosen umgesteckt werden können.
Die Bezeichnung A-D bezieht sich auf die Verbindung zu den Modulen
auf den vier Steckplätzen A-D. Hier können sowohl 8a/b-Module als
auch 4S -Module eingesetzt werden (siehe
0
aufrüsten auf Seite 9).
Die Abb. 16 zeigt die Belegung der Buchsenleiste, wenn auf dem zuge-
hörigen Steckplatz ein 4S -Modul steckt. Es stehen jeweils vier S
0
Ports mit jeweils zwei Westernbuchsen zur Verfügung. Die Verteilung
der internen bzw. externen S -Ports wird durch das Umstecken der Auf-
0
satzplatinen auf dem 4S -Modul beeinflusst (siehe Kapitel Beschrei-
0
bung des COMmander 4S -Moduls im Installations- und Konfigurati-
0
onshandbuch). Für die Verlegung eines internen S
bitte das Kapitel Anschluss der ISDN-Geräte am internen S
Seite 12 zu Rate. Hier finden Sie auch Anschlussbeispiele für den inter-
nen S -Bus innerhalb der strukturierten Verkabelung.
0
Die Abb. 17 zeigt die Belegung der Westernbuchsen, wenn auf dem
zugehörigen Steckplatz ein 8a/b-Modul steckt. Für analoge Telefone
stehen an einer Buchsenleiste acht Westernbuchsen zur Verfügung.
Die Kontaktbelegung der Westernbuchsen und die Verdrahtung von
TAE-Anschlussdosen ist im Kapitel Anschluss der analogen Geräte auf
Seite 15 beschrieben.
Die in den Abbildungen zu sehende Beschriftung können Sie mit dem
beiliegenden Bleistift vornehmen.

Beschreibung der Frontplatte

--- 319 320 --- ---
Display
300 --- 500 --- ---
444 --- --- 447 ---
--- --- --- --- 299
Display Display
intern
Display
D
Kapitel Anlage um- oder
-
0
-Busses ziehen Sie
0
-Port auf
0
Status
! !
Display 1.. ..8
1
„Informationsmonitor" Systemdisplay SD-420
Anschlussbuchse des Systemdisplays (Eingang)
Taster für Hardware-Reset.
Taster für automatisches Anlagen-Software-Update.
Anschlussklemmen für das 2TSM-Modul
Zweifarbige Gehäuse-LED für Statusanzeige.
Serielle Schnittstelle für Computer/Drucker-Anschluss.
Befestigungslöcher für die Befestigung im Rack.
A
Abb. 16: Buchsenleiste für 4S
- Westernbuchse zum Anschluss eines NTBAs an den
externen S -Port 1 (eine Buchse bleibt frei).
0
- Westernbuchsen zum Anschluss von ISDN-Endgeräten
an den internen S -Port 2.
0
- Westernbuchse zum Anschluss eines NTBAs an den
externen S -Port 3 (eine Buchse bleibt frei).
0
- Westernbuchsen zum Anschluss von ISDN-Endgeräten
an den internen S -Port 4.
0
Westernbuchse nicht belegt
B
Abb. 17: Buchsenleiste für 8a/b-Modul
- Westernbuchsen zum Anschluss von 8 analogen Endge-
räten (Tn 1 bis Tn 8)
Westernbuchse zum Anschluss eines Systemdisplays
SD-420
RS-232 / V.24
1.. ..8 1.. ..8
2
Rel.
(Seite 15).
Display
-Modul
0
Display
11
