Sternanordnung (kurzer passiver Bus)

Bei der Sternanordnung werden am internen S
zelne Leitungen zwei Anschlussdosen angeschlossen, wobei die Lei-
tungslänge jeweils bis zu 75 m betragen darf.

Strukturierte Verkabelung

Bei einer strukturierten Verkabelung (siehe
anzuschließenden Geräte CAT 5-Leitungen sowie CAT 5-Anschluss-
dosen verwendet.
Server
100BaseT Hub
CAT 5 Patchfeld
COMmander Basic 19"
Adapter RJ45-TAE
-Port über zwei ein-
0
Abb. 20) werden für alle

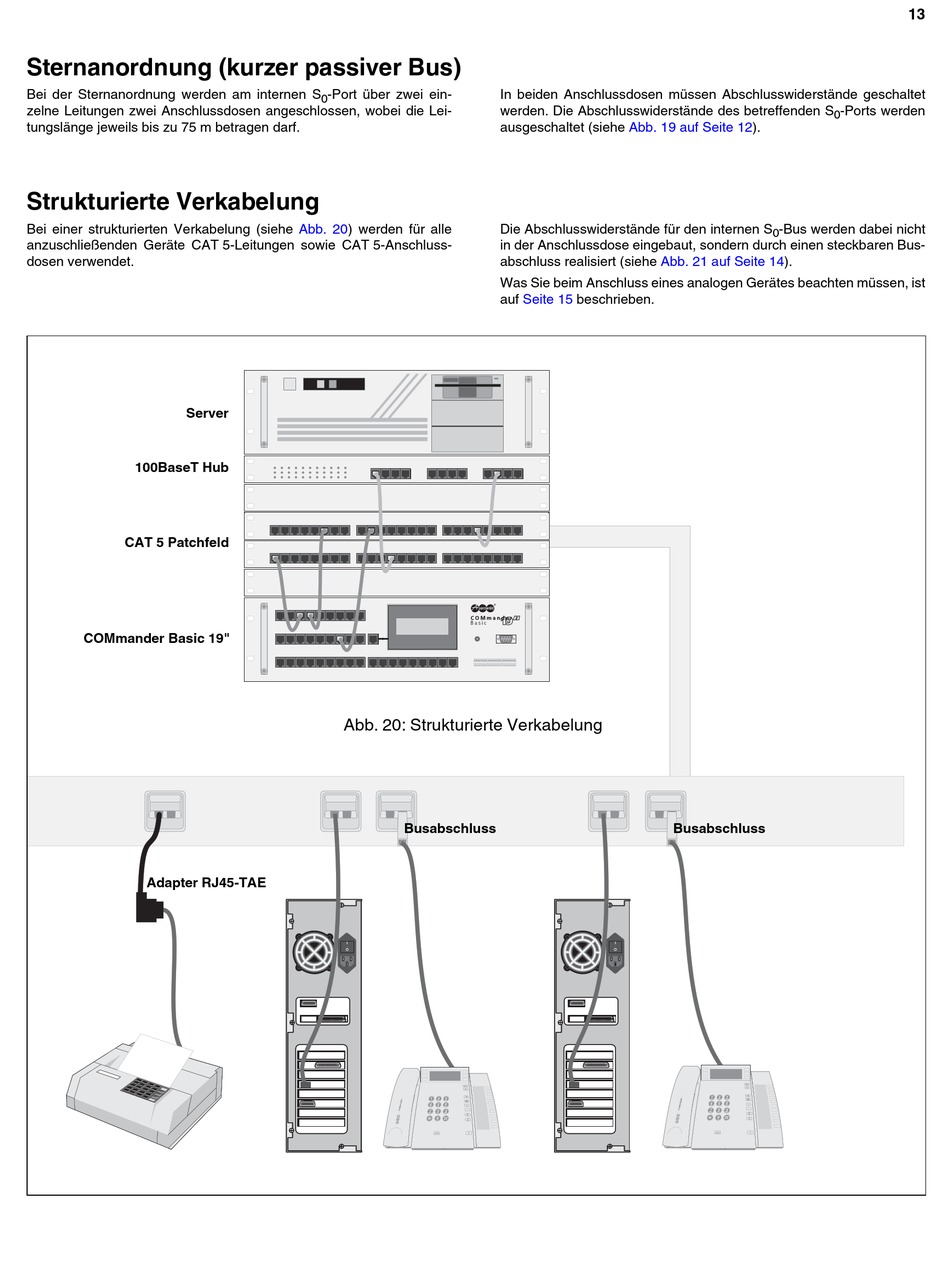

Abb. 20: Strukturierte Verkabelung
Busabschluss
I
O
M
E
W
T
+
-
K
L
H R
In beiden Anschlussdosen müssen Abschlusswiderstände geschaltet
werden. Die Abschlusswiderstände des betreffenden S
ausgeschaltet (siehe Abb. 19 auf Seite
Die Abschlusswiderstände für den internen S
in der Anschlussdose eingebaut, sondern durch einen steckbaren Bus-
abschluss realisiert (siehe Abb. 21 auf Seite
Was Sie beim Anschluss eines analogen Gerätes beachten müssen, ist
auf Seite 15 beschrieben.
Busabschluss
I
O
-Ports werden
0
12).
-Bus werden dabei nicht
0
14).
M
E
W
T
+
-
K
L
H R
