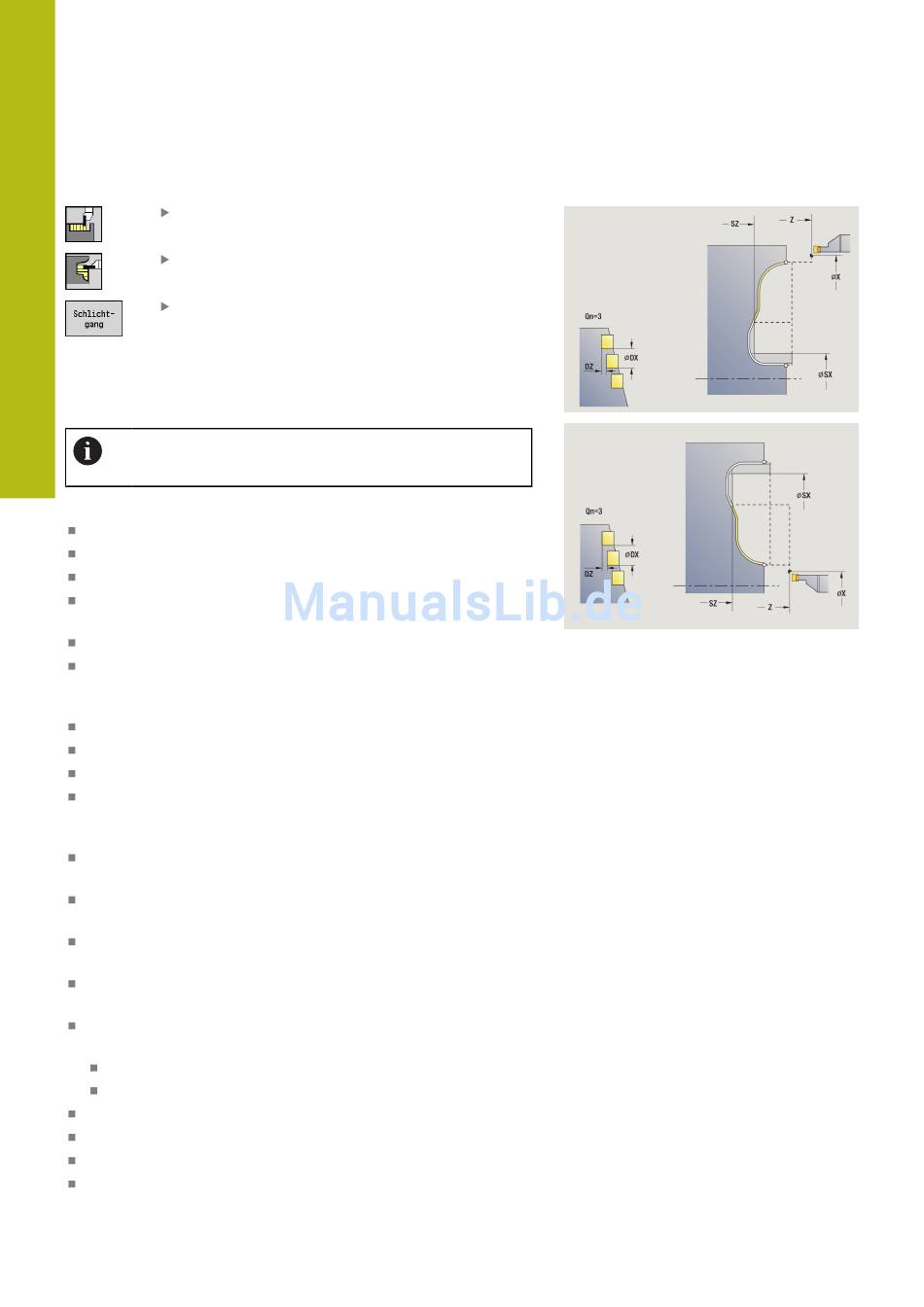

ICP-Einstechen Schlichten axial

Stechzyklen wählen
Einstechen axial ICP wählen
Softkey Schlichtgang drücken
Der Zyklus fertigt die in Anzahl der Einstichzyklen Qn definierten
Einstiche. Die Parameter Startpunkt und Endpunkt Kontur
definieren den ersten Einstich (Position, Einstichtiefe und -breite).
Das Werkzeug fährt am Ende des Zyklus auf den
Startpunkt zurück.
Zyklusparameter:
X, Z: Startpunkt
FK: Nr. ICP-Fertigteil – Name der zu bearbeitenden Kontur
Qn: Anzahl der Einstichzyklen (Default: 1)
DX, DZ: Abstand zum Folgeeinstich relativ zum
vorhergehenden Einstich
T: Werkzeugnummer – Revolverplatznummer
G14: Werkzeugwechselpunkt
Weitere Informationen:
Seite 186
ID: Identnummer
S: Schnittgeschwindigkeit oder konstante Drehzahl
F: Umdrehungsvorschub
SX, SZ: Schnittbegrenzung X und Z
Weitere Informationen:
Seite 186
G47: Sicherheitsabstand
Weitere Informationen:
MT: M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird
MFS: M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschritts ausgeführt wird
MFE: M am Ende: M-Funktion, die am Ende des
Bearbeitungsschritts ausgeführt wird
WP: Nr. der Spindel – Anzeige mit welcher Werkstückspindel
der Zyklus abgearbeitet wird (maschinenabhängig)
Hauptantrieb
Gegenspindel für die Rückseitenbearbeitung
BW: Winkel der B-Achse (maschinenabhängig)
CW: Werkzeug umkehren (maschinenabhängig)
HC: Backenbremse (maschinenabhängig)
DF: Zusatzfunktion (maschinenabhängig)
284
"Werkzeugwechselpunkt G14",
"Schnittbegrenzungen SX, SZ",
"Sicherheitsabstand G47", Seite 186
