HEIDENHAIN CNC PILOT 640 Benutzerhandbuch Seite 290

5

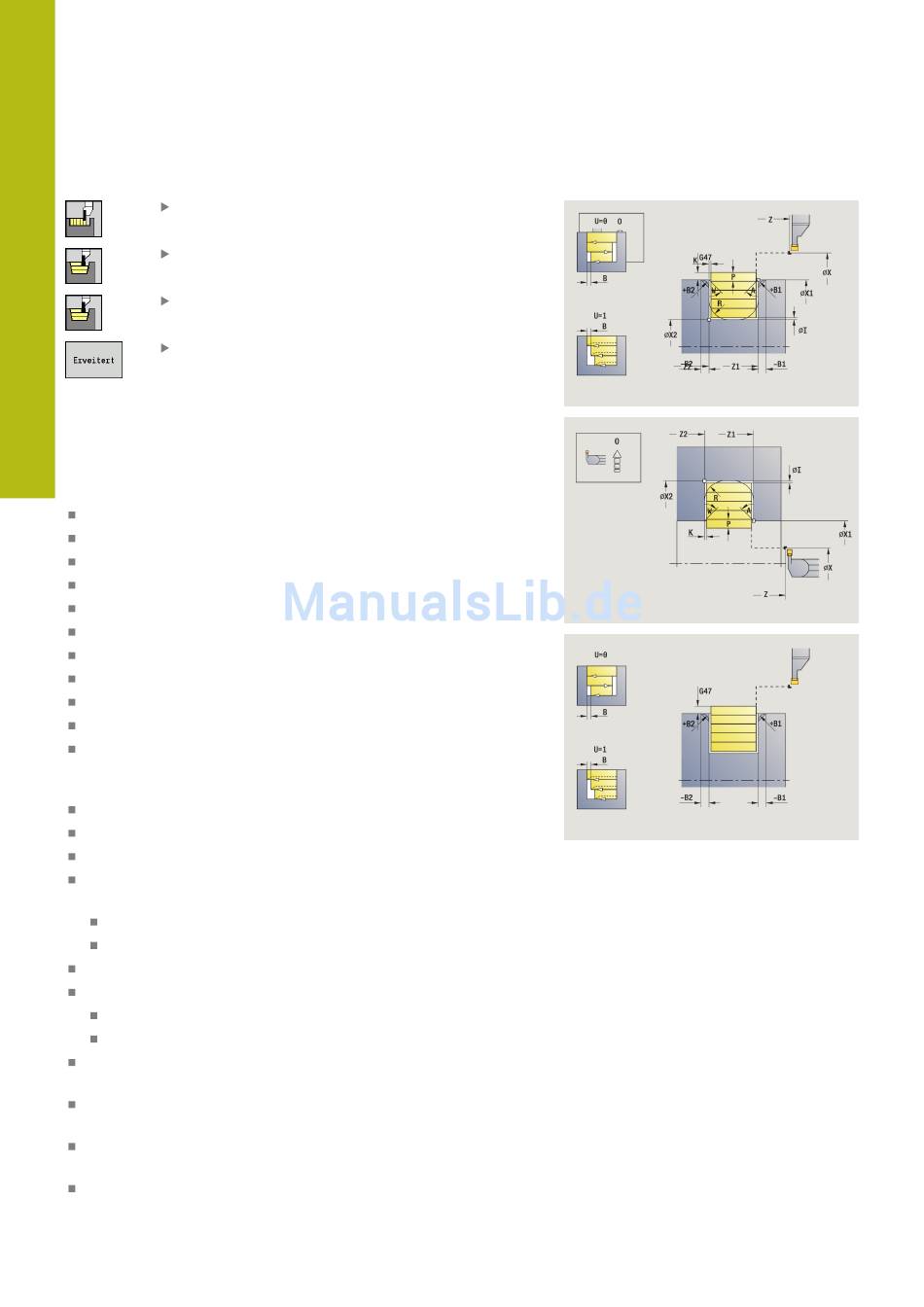

Stechdrehen radial – Erweitert
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial wählen
Softkey Erweitert drücken
Der Zyklus zerspant den durch Startpunkt X/Anfangspunkt
Kontur Z1 und Endpunkt Kontur beschriebenen Bereich unter
Berücksichtigung der Aufmaße.
Weitere Informationen:
Zyklusparameter:
X, Z: Startpunkt
X1, Z1: Anfangspunkt Kontur
X2, Z2: Endpunkt Kontur
P: Zustelltiefe – maximale Zustelltiefe
O: Einstechvorschub (Default: aktiver Vorschub)
I, K: Aufmaß X und Z
A: Anfangswinkel (Bereich: 0° <= A < 90°; Default: 0°)
W: Endwinkel (Bereich: 0° <= W < 90°; Default: 0°)
R: Verrundung
T: Werkzeugnummer – Revolverplatznummer
G14: Werkzeugwechselpunkt
Weitere Informationen:
Seite 186
ID: Identnummer
S: Schnittgeschwindigkeit oder konstante Drehzahl
F: Umdrehungsvorschub
B1, B2: -B Fase/+B Rundung (B1 am Konturanfang und B2 am
Konturende)
B > 0: Radius der Rundung
B < 0: Breite der Fase
B: Versatzbreite (Default: 0)
U: Drehbearbeitung unidirek. (Default: 0)
0: bidirektional
1: unidirektional
G47: Sicherheitsabstand
Weitere Informationen:
MT: M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird
MFS: M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschritts ausgeführt wird
MFE: M am Ende: M-Funktion, die am Ende des
Bearbeitungsschritts ausgeführt wird
290
"Stechdrehen", Seite 286
"Werkzeugwechselpunkt G14",
"Sicherheitsabstand G47", Seite 186
Einlernen | Stechzyklen
HEIDENHAIN | CNC PILOT 640 | Benutzerhandbuch | 12/2017
