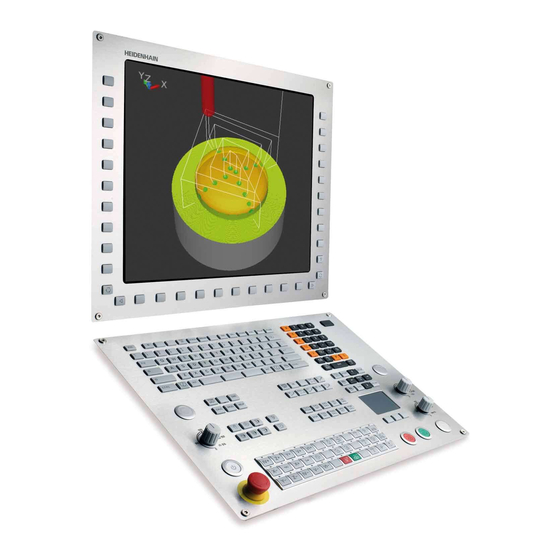

HEIDENHAIN TNC 640 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. HEIDENHAIN Anleitungen
  4. Steuergeräte
  5. TNC 640
  6. Benutzerhandbuch

HEIDENHAIN TNC 640 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für TNC 640:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Inhalt
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TNC 640
Benutzer-Handbuch
HEIDENHAIN-
Klartext-Dialog
NC-Software
340590-05
340591-05
340595-05
Deutsch (de)
1/2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEIDENHAIN TNC 640

Inhaltszusammenfassung für HEIDENHAIN TNC 640

  • Seite 1 TNC 640 Benutzer-Handbuch HEIDENHAIN- Klartext-Dialog NC-Software 340590-05 340591-05 340595-05 Deutsch (de) 1/2015...

  • Seite 2: Bedienelemente Der Tnc

    Taschenrechner einblenden Taste Funktion Manueller Betrieb Navigationstasten Elektronisches Handrad Taste Funktion Hellfeld verschieben Positionieren mit Handeingabe Sätze, Zyklen und Parameter- Programmlauf Einzelsatz Funktionen direkt wählen Programmlauf Satzfolge Potentiometer für Vorschub und Spindeldrehzahl Vorschub Spindeldrehzahl TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 3: Zyklen, Unterprogramme Und Programmteil-Wiederholungen

    Eingabe abschließen und Dialog fortsetzen Kreismittelpunkt/Pol für Satz abschließen, Eingabe Polarkoordinaten beenden Kreisbahn um Kreismittelpunkt Eingaben rücksetzen oder TNC Fehlermeldung löschen Kreisbahn mit Radius Dialog abbrechen, Programmteil löschen Kreisbahn mit tangentialem Anschluss Fase/Ecken-Runden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 4 Bedienelemente der TNC TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 5 Grundlegendes...
  • Seite 6 Benutzer-Handbuch finden. Änderungen gewünscht oder den Fehlerteufel entdeckt? Wir sind ständig bemüht unsere Dokumentation für Sie zu verbessern. Helfen Sie uns dabei und teilen uns bitte Ihre Änderungswünsche unter folgender E-Mail-Adresse mit: tnc-userdoc@heidenhain.de. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 7: Tnc-Typ, Software Und Funktionen

    Setzen Sie sich bitte mit dem Maschinenhersteller in Verbindung, um den tatsächlichen Funktionsumfang Ihrer Maschine kennenzulernen. Viele Maschinenhersteller und HEIDENHAIN bieten für die TNCs Programmier-Kurse an. Die Teilnahme an solchen Kursen ist empfehlenswert, um sich intensiv mit den TNC-Funktionen vertraut zu machen.

  • Seite 8: Software-Optionen

    Grundlegendes TNC-Typ, Software und Funktionen Software-Optionen Die TNC 640 verfügt über verschiedene Software-Optionen, die von Ihrem Maschinenhersteller freigeschaltet werden können. Jede Option ist separat freizuschalten und beinhaltet jeweils die nachfolgend aufgeführten Funktionen: Additional Axis (Option #0 bis Option #7) Zusätzliche Achse Zusätzliche Regelkreise 1 bis 8...
  • Seite 9 Remote Desktop Manager (Option #133) Fernbedienung externer Windows auf einer separaten Rechnereinheit Rechnereinheiten Eingebunden in die Oberfläche der TNC Synchronizing Functions (Option #135) Synchronisierungsfunktionen Echtzeit-Koppelfunktion (Real Time Coupling – RTC): Koppeln von Achsen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 10 Automatisches Ermitteln von Werkstückmassen und Reibkräften Anpassung von Regelparametern in Abhängigkeit von der aktuellen Masse des Werkstücks Active Chatter Control – ACC (Option #145) Aktive Ratterregelung Vollautomatische Funktion zur Rattervermeidung während der Bearbeitung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 11: Vorgesehener Einsatzort

    Die TNC entspricht der Klasse A nach EN 55022 und ist hauptsächlich für den Betrieb in Industriegebieten vorgesehen. Rechtlicher Hinweis Dieses Produkt verwendet Open Source Software. Weitere Informationen finden Sie auf der Steuerung unter Betriebsart Einspeichern/Editieren MOD-Funktion Softkey LIZENZ HINWEISE TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 12: Neue Funktionen

    Bezugspunkt" ("Mittelachse als Bezugspunkt ", Seite 568). Neue Funktion zum Verrunden von Ecken ("Ecken verrunden: M197", Seite 387). Der externe Zugriff auf die TNC kann nun über eine MOD-Funktion gesperrt werden ("Externer Zugriff", Seite 619). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 13 Verfügung, mit dem Sie die Anfahrposition am Zapfen festlegen können (siehe Benutzer- Handbuch Zyklen-Programmierung). Mit dem manuellen Tastzyklus "Grunddrehung" kann die Werkstück- Schieflage nun auch über eine Tischdrehung ausgeglichen werden ("Werkstück-Schieflage über eine Tischdrehung ausgleichen", Seite 561) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 14 In den Bohrzyklen 200, 203 und 205 wurde der Parameter Q395 BEZUG TIEFE eingeführt, um den T-ANGLE auszuwerten (siehe Benutzer- Handbuch Zyklen-Programmierung). Der Antastzyklus 4 MESSEN 3D wurde eingeführt (siehe Benutzer- Handbuch Zyklen-Programmierung). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 15 In den Gewindefräszyklen 26x wurde ein Anfahrvorschub eingeführt (siehe Benutzer- Handbuch Zyklen-Programmierung). Im Zyklus 205 Universal-Tiefbohren kann nun mit dem Parameter Q208 ein Vorschub für den Rückzug definiert werden (siehe Benutzer- Handbuch Zyklen-Programmierung). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 16 Neue Funktion zum Ausrichten der Bearbeitungsebene ohne Drehachsen ("Bearbeitungsebene schwenken ohne Drehachsen", Seite 459). Öffnen von CAD-Dateien ohne Option #42 möglich ("CAD-Viewer", Seite 259). Neue Software-Option #131 Spindle Sychronism ("Software- Optionen", Seite 8). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 17 Menü möglich ("Manuelles Schwenken aktivieren", Seite 575). Der Maschinenparameter maxLineGeoSearch wurde auf maximal 100000 erhöht ("Maschinenspezifische Anwenderparameter", Seite 650). Die Namen der Software-Optionen #8, #9 und #21 haben sich geändert ("Software-Optionen", Seite 8). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 18 Zyklen 841 STECHDR. EINF. RAD., 842 STECHDR. ERW. RAD., 851 STECHDR. EINF. AXIAL, 852 STECHDR. ERW. AXIAL wurden um Eintauchvorschub Q488 erweitert Exzenterdrehen mit Zyklus 800 KOORD.-SYST.ANPASSEN ist mit Option #50 möglich, siehe "DREH-SYSTEM ANPASSEN (Zyklus 800, DIN/ISO: G800)" TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 19 11 Programmieren: Sonderfunktionen.................... 389 12 Programmieren: Mehrachs-Bearbeitung..................435 13 Programmieren: Paletten-Verwaltung..................481 14 Programmieren: Drehbearbeitung....................487 15 Handbetrieb und Einrichten......................515 16 Positionieren mit Handeingabe....................579 17 Programm-Test und Programmlauf.................... 585 18 MOD-Funktionen...........................615 19 Tabellen und Übersichten......................649 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 20 Inhaltsverzeichnis TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 21 Die Platz-Tabelle TOOL_P .TCH........................ 67 Werkstück einrichten..........................68 Die richtige Betriebsart wählen.......................68 Werkstück aufspannen..........................68 Bezugspunkt-Setzen mit 3D-Tastsystem....................69 Das erste Programm abarbeiten......................70 Die richtige Betriebsart wählen.......................70 Das Programm wählen, das Sie abarbeiten wollen................70 Programm starten........................... 70 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 22: Inhaltsverzeichnis

    Einführung............................... 88 Verbindung konfigurieren – Windows Terminal Service................. 88 Verbindung konfigurieren – VNC......................90 Verbindung starten und beenden......................91 Sicherheitssoftware SELinux....................... 92 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN........93 3D-Tastsysteme............................93 Elektronische Handräder HR........................94 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 23 Rohteil definieren: BLK FORM......................102 Neues Bearbeitungsprogramm eröffnen....................104 Werkzeugbewegungen im Klartext-Dialog programmieren..............106 Ist-Positionen übernehmen........................108 Programm editieren..........................109 Die Suchfunktion der TNC........................112 Dateiverwaltung: Grundlagen......................114 Dateien..............................114 Extern erstellte Dateien auf der TNC anzeigen..................116 Datensicherung............................116 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 24 Datei löschen............................125 Verzeichnis löschen..........................125 Dateien markieren..........................126 Datei umbenennen..........................127 Dateien sortieren...........................127 Zusätzliche Funktionen.......................... 128 Zusatztools zur Verwaltung externer Dateitypen.................. 129 Datenübertragung zu/von einem externen Datenträger............... 136 Die TNC am Netzwerk..........................138 USB-Geräte an der TNC........................139 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 25 Sätze im Gliederungsfenster wählen....................145 Der Taschenrechner..........................146 Bedienung............................. 146 Schnittdatenrechner..........................149 Anwendung............................149 Programmiergrafik..........................152 Programmiergrafik mitführen / nicht mitführen..................152 Programmiergrafik für bestehendes Programm erstellen..............153 Satznummern ein- und ausblenden...................... 154 Grafik löschen............................154 Gitterlinien einblenden.......................... 154 Ausschnittsvergrößerung oder -verkleinerung..................155 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 26 Fehlerfenster schließen......................... 156 Ausführliche Fehlermeldungen......................157 Softkey INTERNE INFO.........................157 Fehler löschen............................158 Fehlerprotokoll............................158 Tastenprotokoll............................159 Hinweistexte............................160 Service-Dateien speichern........................161 Hilfesystem TNCguide aufrufen......................161 Kontextsensitives Hilfesystem TNCguide..................162 Anwendung............................162 Arbeiten mit dem TNCguide.........................163 Aktuelle Hilfedateien downloaden......................167 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 27 Werkzeugdaten ins Programm eingeben....................173 Werkzeugdaten in die Tabelle eingeben....................174 Werkzeugtabellen importieren......................182 Platz-Tabelle für Werkzeugwechsler......................183 Werkzeugdaten aufrufen........................186 Werkzeugwechsel..........................188 Werkzeug-Einsatzprüfung........................190 Werkzeugverwaltung (Option #93)....................... 193 Werkzeugkorrektur..........................201 Einführung............................. 201 Werkzeuglängenkorrektur........................201 Werkzeugradiuskorrektur........................202 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 28 Kreismittelpunkt CC..........................226 Kreisbahn C um Kreismittelpunkt CC....................227 Kreisbahn CR mit festgelegtem Radius....................228 Kreisbahn CT mit tangentialem Anschluss................... 230 Beispiel: Geradenbewegung und Fasen kartesisch................231 Beispiel: Kreisbewegung kartesisch......................232 Beispiel: Vollkreis kartesisch......................... 233 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 29 Bahnbewegungen – Freie Kontur-Programmierung FK..............241 Grundlagen............................241 Grafik der FK-Programmierung......................243 FK-Dialog eröffnen..........................244 Pol für FK-Programmierung........................244 Geraden frei programmieren.........................245 Kreisbahnen frei programmieren......................246 Eingabemöglichkeiten..........................247 Hilfspunkte............................250 Relativ-Bezüge............................251 Beispiel: FK-Programmierung 1......................253 Beispiel: FK-Programmierung 2......................254 Beispiel: FK-Programmierung 3......................255 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 30 Bildschirmaufteilung CAD-Viewer bzw. DXF-Konverter................. 258 CAD-Viewer............................259 Anwendung............................259 DXF-Konverter (Option #42).......................260 Anwendung............................260 Arbeiten mit dem DXF-Konverter......................261 DXF-Datei öffnen........................... 262 Grundeinstellungen..........................263 Layer einstellen............................. 265 Bezugspunkt festlegen..........................266 Kontur wählen und speichern....................... 268 Bearbeitungspositionen wählen und speichern..................272 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 31 Beliebiges Programm als Unterprogramm aufrufen................287 Verschachtelungen..........................289 Verschachtelungsarten...........................289 Verschachtelungstiefe..........................289 Unterprogramm im Unterprogramm.....................290 Programmteil-Wiederholungen wiederholen..................291 Unterprogramm wiederholen........................ 292 Programmier-Beispiele........................293 Beispiel: Konturfräsen in mehreren Zustellungen.................293 Beispiel: Bohrungsgruppen........................294 Beispiel: Bohrungsgruppe mit mehreren Werkzeugen................. 295 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 32 FN 18: SYSREAD – Systemdaten lesen....................320 FN 19: PLC – Werte an PLC übergeben....................329 FN 20: WAIT FOR – NC und PLC synchronisieren................329 FN 29: PLC – Werte an PLC übergeben....................330 FN 37: EXPORT.............................330 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 33 Numerischen Wert in einen String-Parameter umwandeln..............347 Teilstring aus einem String-Parameter kopieren................... 348 String-Parameter in einen numerischen Wert umwandeln..............349 Prüfen eines String-Parameters......................350 Länge eines String-Parameters ermitteln....................351 Alphabetische Reihenfolge vergleichen....................352 Maschinenparameter lesen........................353 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 34 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen............................358 Messergebnisse von Tastsystem-Zyklen (siehe Benutzer-Handbuch Zyklenprogrammierung)..... 359 9.13 Programmier-Beispiele........................361 Beispiel: Ellipse............................. 361 Beispiel: Zylinder konkav mit Radiusfräser................... 363 Beispiel: Kugel konvex mit Schaftfräser....................365 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 35 Handrad-Positionierung während des Programmlaufs überlagern: M118..........380 Rückzug von der Kontur in Werkzeugachsrichtung: M140..............382 Tastsystem-Überwachung unterdrücken: M141................... 384 Grunddrehung löschen: M143.......................385 Werkzeug bei NC-Stopp automatisch von der Kontur abheben: M148..........386 Ecken verrunden: M197........................387 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 36 11.5 Bearbeitung mit Parallelachsen U, V und W..................414 Übersicht............................... 414 FUNCTION PARAXCOMP DISPLAY......................415 FUNCTION PARAXCOMP MOVE......................415 FUNCTION PARAXCOMP deaktivieren....................416 FUNCTION PARAXMODE........................416 FUNCTION PARAXMODE deaktivieren....................417 Beispiel Bohren mit W-Achse....................... 418 11.6 Dateifunktionen........................... 419 Anwendung............................419 Dateioperationen definieren........................419 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 37 FN 26: TABOPEN – Frei definierbare Tabelle öffnen................430 FN 27: TABWRITE – Frei definierbare Tabelle beschreiben..............431 FN 28: TABREAD – Frei definierbare Tabelle lesen................432 11.10 Verweilzeit FUNCTION FEED DWELL....................433 Verweilzeit programmieren........................433 Verweilzeit zurücksetzen........................434 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 38 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94............464 Position der Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten (TCPM): M128 (Option #9).............................465 Auswahl von Schwenkachsen: M138....................468 Berücksichtigung der Maschinen-Kinematik in IST/SOLL-Positionen am Satzende: M144 (Option #9).............................469 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 39 12.6 Dreidimensionale Werkzeugkorrektur (Option #9)................475 Einführung............................. 475 Definition eines normierten Vektors..................... 476 Erlaubte Werkzeugformen........................477 Andere Werkzeuge verwenden: Delta-Werte..................477 3D-Korrektur ohne TCPM........................477 Face Milling: 3D-Korrektur mit TCPM....................478 Peripheral Milling: 3D-Radiuskorrektur mit TCPM und Radiuskorrektur (RL/RR)........479 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 40 Inhaltsverzeichnis 13 Programmieren: Paletten-Verwaltung..................481 13.1 Paletten-Verwaltung..........................482 Anwendung............................482 Paletten-Tabelle wählen.........................484 Paletten-Datei verlassen........................484 Paletten-Datei abarbeiten........................484 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 41 14.4 Werkzeuge im Drehbetrieb (Option #50)..................497 Werkzeugaufruf............................. 497 Werkzeugkorrektur im Programm......................498 Werkzeugdaten............................499 Schneidenradiuskorrektur SRK......................504 14.5 Programmfunktionen Drehen (Option #50)..................505 Einstiche und Freistiche........................505 Rohteilnachführung TURNDATA BLANK....................511 Angestellte Drehbearbeitung........................ 512 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 42 15.5 Bezugspunkt-Verwaltung mit der Preset-Tabelle................537 Hinweis..............................537 Bezugspunkte in der Preset-Tabelle speichern..................538 Bezugspunkt aktivieren......................... 543 15.6 Bezugspunkt-Setzen ohne 3D-Tastsystem..................544 Hinweis..............................544 Vorbereitung............................544 Bezugspunkt setzen mit Schaftfräser....................544 Antastfunktionen mit mechanischen Tastern oder Messuhren nutzen..........545 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 43 Anwendung, Arbeitsweise........................572 Referenzpunkte-Anfahren bei geschwenkten Achsen................574 Positionsanzeige im geschwenkten System..................574 Einschränkungen beim Schwenken der Bearbeitungsebene..............574 Manuelles Schwenken aktivieren......................575 Aktuelle Werkzeugachsrichtung als aktive Bearbeitungsrichtung setzen..........576 Bezugspunkt-Setzen im geschwenkten System................... 577 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 44 Inhaltsverzeichnis 16 Positionieren mit Handeingabe....................579 16.1 Einfache Bearbeitungen programmieren und abarbeiten............... 580 Positionieren mit Handeingabe anwenden................... 580 Programme aus $MDI sichern oder löschen..................583 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 45 Programmlauf nach einer Unterbrechung fortsetzen................604 Freifahren nach Stromausfall.........................606 Beliebiger Einstieg ins Programm (Satzvorlauf)..................609 Wiederanfahren an die Kontur......................611 17.6 Automatischer Programmstart......................612 Anwendung............................612 17.7 Sätze überspringen..........................613 Anwendung............................613 „/“-Zeichen einfügen..........................613 „/“-Zeichen löschen..........................613 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 46 Inhaltsverzeichnis 17.8 Wahlweiser Programmlauf-Halt......................614 Anwendung............................614 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 47 Kinematik wählen..........................623 18.4 System-Einstellungen......................... 624 Systemzeit stellen..........................624 18.5 Positionsanzeige wählen........................625 Anwendung............................625 18.6 Maßsystem wählen..........................626 Anwendung............................626 18.7 Betriebszeiten anzeigen........................626 Anwendung............................626 18.8 Software-Nummern..........................627 Anwendung............................627 18.9 Schlüsselzahl eingeben........................627 Anwendung............................627 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 48 Inhaltsverzeichnis 18.10 Datenschnittstellen einrichten......................628 Serielle Schnittstellen an der TNC 640....................628 Anwendung............................628 RS-232-Schnittstelle einrichten......................628 BAUD-RATE einstellen (baudRate)......................628 Protokoll einstellen (protocol)........................629 Datenbits einstellen (dataBits)......................629 Parität überprüfen (parity)........................629 Stopp-Bits einstellen (stopBits)......................629 Handshake einstellen (flowControl)...................... 630 Dateisystem für Dateioperation (fileSystem)..................630 Block Check Character (bccAvoidCtrlChar)....................630...
  • Seite 49 Fremdgeräte............................664 Ethernet-Schnittstelle RJ45-Buchse...................... 665 19.3 Technische Information........................666 19.4 Übersichtstabellen..........................674 Bearbeitungszyklen..........................674 Zusatz-Funktionen..........................675 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich............... 677 Vergleich: Technische Daten........................677 Vergleich: Datenschnittstellen....................... 677 Vergleich: Zubehör..........................678 Vergleich: PC-Software.......................... 678 Vergleich: Maschinenspezifische Funktionen..................679 Vergleich: Benutzerfunktionen.......................679 Vergleich: Zyklen...........................
  • Seite 51 Erste Schritte mit der TNC 640...

  • Seite 52: Erste Schritte Mit Der Tnc

    Anfahren der Referenzpunkte Die TNC ist jetzt betriebsbereit und befindet sich in der Betriebsart Manueller Betrieb. Detaillierte Informationen zu diesem Thema Referenzpunkte anfahren: siehe "Einschalten", Seite 516 Betriebsarten: siehe "Programmieren", Seite 76 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 53: Das Erste Teil Programmieren

    Softkeys am Bildschirm, mit denen Sie abhängig vom aktiven Betriebszustand Funktionen wählen Detaillierte Informationen zu diesem Thema Programme erstellen und ändern: siehe "Programm editieren", Seite 109 Tastenübersicht: siehe "Bedienelemente der TNC", Seite 2 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 54: Ein Neues Programm Eröffnen / Dateiverwaltung

    Die TNC erzeugt den ersten und letzten Satz des Programmes automatisch. Diese Sätze können Sie nachträglich nicht mehr verändern. Detaillierte Informationen zu diesem Thema Dateiverwaltung: siehe "Arbeiten mit der Dateiverwaltung", Seite 117 Neues Programm erstellen: siehe "Programme eröffnen und eingeben", Seite 101 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 55: Ein Rohteil Definieren

    0 BEGIN PGM NEU MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 END PGM NEU MM Detaillierte Informationen zu diesem Thema Rohteil definieren: Seite 104 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 56 Zyklenprogrammierung: Siehe Benutzer-Handbuch Zyklen 5 PATTERN DEF POS1( X... Y... Z... ) ... 6 CYCL DEF... 7 CYCL CALL PAT FMAX M13 8 L Z+250 R0 FMAX M2 9 END PGM BSBCYC MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 57: Eine Einfache Kontur Programmieren

    Zusatz-Funktion M? Spindel und Kühlmittel einschalten, z. B. M13, mit Taste END bestätigen: Die TNC speichert den eingegebenen Verfahrsatz Kontur anfahren: Drücken Sie die Taste APPR/DEP: Die TNC blendet eine Softkey-Leiste mit An- und Wegfahrfunktionen ein TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 58 Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT bestätigen: Keine Radiuskorrektur aktivieren Vorschub F=? mit Taste ENT bestätigen: Im Eilgang (FMAX) verfahren ZUSATZ-FUNKTION M? M2 für Programmende eingeben, mit Taste END bestätigen: Die TNC speichert den eingegebenen Verfahrsatz TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 59 Konturen programmieren: siehe "Übersicht der Bahnfunktionen", Seite 222 Programmierbare Vorschubarten: siehe "Mögliche Vorschubeingaben", Seite 107 Werkzeugradiuskorrektur: siehe "Werkzeugradiuskorrektur ", Seite 202 Zusatz-Funktionen M: siehe "Zusatz-Funktionen für Programmlauf-Kontrolle, Spindel und Kühlmittel ", Seite 369 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 60: Zyklenprogramm Erstellen

    Den Bohrzyklus auf dem definierten Muster abarbeiten: Vorschub F=? mit Taste ENT bestätigen: Im Eilgang (FMAX) verfahren Zusatz-Funktion M? Spindel und Kühlmittel einschalten, z. B. M13, mit Taste END bestätigen: Die TNC speichert den eingegebenen Verfahrsatz TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 61 8 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 9 END PGM C200 MM Detaillierte Informationen zu diesem Thema Neues Programm erstellen: siehe "Programme eröffnen und eingeben", Seite 101 Zyklenprogrammierung: Siehe Benutzer-Handbuch Zyklen, "Grundlagen / Übersichten" TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 62: Das Erste Teil Grafisch Testen

    übernehmen: TOOL.T erhält den Status S und ist damit für den Programm-Test aktiv Taste END drücken: Dateiverwaltung verlassen Detaillierte Informationen zu diesem Thema Werkzeugverwaltung: siehe "Werkzeugdaten in die Tabelle eingeben", Seite 174 Programme testen: siehe "Programm-Test", Seite 598 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 63: Das Programm Wählen, Das Sie Testen Wollen

    Softkeyleiste weiterschalten und per Softkey gewünschte Ansicht wählen Die TNC bietet folgende Ansichten: Softkeys Funktion Volumenansicht Volumenansicht und Werkzeugwege Werkzeugwege Detaillierte Informationen zu diesem Thema Grafikfunktionen: siehe "Grafiken ", Seite 586 Programm-Test durchführen: siehe "Programm-Test", Seite 598 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 64: Den Programm-Test Starten

    Softkey START drücken: Die TNC setzt den Programm-Test nach einer Unterbrechung fort Detaillierte Informationen zu diesem Thema Programm-Test durchführen: siehe "Programm-Test", Seite 598 Grafikfunktionen: siehe "Grafiken ", Seite 586 Simulationsgeschwindigkeit einstellen: siehe "Geschwindigkeit des Programm-Tests einstellen", Seite 587 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 65: Werkzeuge Einrichten

    Erforderliche Werkzeuge in die jeweiligen Werkzeugaufnahmen spannen Bei Vermessung mit externem Werkzeugvoreinstellgerät: Werkzeuge vermessen, Länge und Radius notieren oder direkt mit einem Übertragungsprogramm zur Maschine übertragen Bei Vermessung auf der Maschine: Werkzeuge im Werkzeugwechsler einlagern, siehe Seite 67 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 66: Die Werkzeug-Tabelle Tool.t

    Werkzeugdaten wählen, die Sie ändern wollen Werkzeug-Tabelle verlassen: Taste END drücken Detaillierte Informationen zu diesem Thema Betriebsarten der TNC: siehe "Betriebsarten", Seite 75 Arbeiten mit der Werkzeugtabelle: siehe "Werkzeugdaten in die Tabelle eingeben", Seite 174 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 67 Daten wählen, die Sie ändern wollen Platz-Tabelle verlassen: Taste END drücken Detaillierte Informationen zu diesem Thema Betriebsarten der TNC: siehe "Betriebsarten", Seite 75 Arbeiten mit der Platz-Tabelle: siehe "Platz-Tabelle für Werkzeugwechsler", Seite 183 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 68: Werkstück Einrichten

    Sie das Werkstück so ausrichten, dass es parallel zu den Maschinenachsen aufgespannt ist. Detaillierte Informationen zu diesem Thema Bezugspunkte setzen mit 3D-Tastsystem: siehe "Bezugspunkt- Setzen mit 3D-Tastsystem ", Seite 564 Bezugspunkte setzen ohne 3D-Tastsystem: siehe "Bezugspunkt- Setzen ohne 3D-Tastsystem", Seite 544 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 69 Anschließend zeigt die TNC die Koordinaten des ermittelten Eckpunktes an 0 setzen: Softkey BEZUGSP. SETZEN drücken Menü mit Softkey ENDE verlassen Detaillierte Informationen zu diesem Thema Bezugspunkte setzen: siehe "Bezugspunkt-Setzen mit 3D- Tastsystem ", Seite 564 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 70: Das Erste Programm Abarbeiten

    Detaillierte Informationen zu diesem Thema Dateiverwaltung: siehe "Arbeiten mit der Dateiverwaltung", Seite 117 Programm starten Taste NC-Start drücken: Die TNC arbeitet das aktive Programm ab Detaillierte Informationen zu diesem Thema Programme abarbeiten: siehe "Programmlauf", Seite 601 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 71: Einführung

    Einführung...

  • Seite 72: Die Tnc 640

    Fehlermeldung oder als ERROR-Sätze gekennzeichnet. Beachten Sie hierzu auch die ausführliche Beschreibung der Unterschiede zwischen der iTNC 530 und der TNC 640, siehe "Funktionen der TNC 640 und der iTNC 530 im Vergleich", Seite 677. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 73: Bildschirm Und Bedienfeld

    Programm in einem großen Fenster. Welche Fenster die TNC anzeigen kann, hängt von der gewählten Betriebsart ab. Bildschirm-Aufteilung festlegen: Bildschirm-Umschalttaste drücken: Die Softkey- Leiste zeigt die möglichen Bildschirm-Aufteilungen an, siehe "Betriebsarten" Bildschirm-Aufteilung mit Softkey wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 74: Bedienfeld

    Einführung Bildschirm und Bedienfeld Bedienfeld Die TNC 640 wird mit einem integriertem Bedienfeld geliefert. Die Abbildung rechts oben zeigt die Bedienelemente des Bedienfeldes: Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO- Programmierung Dateiverwaltung Taschenrechner MOD-Funktion HELP-Funktion Programmier-Betriebsarten Maschinen-Betriebsarten Eröffnen von Programmierdialogen Navigationstasten und Sprunganweisung GOTO...

  • Seite 75: Betriebsarten

    Links: Positionen, rechts: Kollisionskörper Positionieren mit Handeingabe In dieser Betriebsart lassen sich einfache Verfahrbewegungen programmieren, z. B. um planzufräsen oder vorzupositionieren. Softkeys zur Bildschirm-Aufteilung Softkey Fenster Programm Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Kollisionskörper TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 76: Programmieren

    Angaben im Programm und Verletzungen des Arbeitsraumes herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirm-Aufteilung Softkey Fenster Programm Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Grafik Grafik TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 77: Programmlauf Satzfolge Und Programmlauf Einzelsatz

    Softkeys zur Bildschirm-Aufteilung Softkey Fenster Programm Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Grafik Grafik Links: Programm, rechts: Kollisionskörper Kollisionskörper Softkey Fenster Paletten-Tabelle Links: Programm, rechts: Paletten-Tabelle Links: Paletten-Tabelle, rechts: Statusanzeige Links: Paletten-Tabelle, rechts: Grafik TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 78: Statusanzeigen

    Achse kann mit dem Handrad verfahren werden Achsen werden unter Berücksichtigung der Grunddrehung verfahren Achsen werden unter Berücksichtigung der 3D-Grunddrehung verfahren Achsen werden in geschwenkter Bearbeitungsebene verfahren Die Funktion M128 oder FUNCTION TCPM ist aktiv TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 79: Zusätzliche Statusanzeigen

    Sie direkt über Softkeys oder über die Umschalt-Softkeys wählen können. Beachten Sie bitte, dass einige der nachfolgend beschriebenen Statusinformationen nur dann zur Verfügung stehen, wenn Sie die dazugehörende Software-Option an Ihrer TNC freigeschaltet haben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 80 Bedeutung Keine Name des aktiven Hauptprogrammes Direktanwahl möglich Kreismittelpunkt CC (Pol) Zähler für Verweilzeit Bearbeitungszeit, wenn das Programm in der Betriebsart Programm-Test vollständig simuliert wurde Aktuelle Bearbeitungszeit in % Aktuelle Uhrzeit Aufgerufene Programme TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 81 Aktive Unterprogramme mit Satznummer, in der das Unterprogramm gerufen wurde und Label-Nummer die aufgerufen wurde Informationen zu Standard-Zyklen (Reiter CYC) Softkey Bedeutung Keine Aktiver Bearbeitungszyklus Direktanwahl möglich Aktive Werte des Zyklus 32 Toleranz TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 82 Liste der aktiven M-Funktionen, die von Ihrem Maschinenhersteller angepasst werden Positionen und Koordinaten (Reiter POS) Softkey Bedeutung Art der Positionsanzeige, z. B. Ist-Position Schwenkwinkel für die Bearbeitungsebene Winkel der Grunddrehung Aktive Kinematik TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 83 MIN- und MAX-Wert Einzelschneiden- Vermessung und Ergebnis der Messung mit rotierendem Werkzeug (DYN) Nummer der Werkzeugschneide mit zugehörigem Messwert. Der Stern hinter dem Messwert zeigt an, dass die Toleranz aus der Werkzeugtabelle überschritten wurde TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 84 0.00001745 an. Sehr große bzw. sehr kleine Werte zeigt die Steuerung in der Exponentialschreibweise an. Das Ergebnis von Q1 = COS 89.999 * 0.001 zeigt die Steuerung als +1.74532925e-08 an, wobei e-08 dem Faktor 10 entspricht. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 85 Aktuelle Spindellast in % Referenzlast der Spindel Aktuelle Drehzahl der Spindel Aktuelle Abweichung der Drehzahl Aktuelle Bearbeitungszeit Liniendiagramm, in dem die aktuelle Spindellast und der von der TNC kommandierte Wert des Vorschub-Overrides angezeigt wird TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 86: Window-Manager

    Die TNC blendet im Bildschirm links oben einen Stern ein, wenn eine Anwendung des Window- Managers, oder der Window-Manager selbst einen Fehler verursacht hat. Wechseln Sie in diesem Fall in den Window-Manager und beheben das Problem, ggf. Maschinenhandbuch beachten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 87: Task-Leiste

    (z. B. auf den PDF Betrachter oder den TNCguide umschalten). Über das grüne HEIDENHAIN-Symbol öffnen Sie per Mausklick ein Menü, über das Sie Informationen erhalten, Einstellungen vornehmen oder Anwendungen starten können. Folgende Funktionen stehen zur Verfügung: About HeROS: Informationen zum Betriebssystem der TNC NC Control: TNC-Software starten und stoppen.

  • Seite 88: Remote Desktop Manager (Option #133)

    Konfigurieren Sie den externen Rechner wie folgt, z. B. im Betriebssystem Windows 7: Wählen Sie über die Task-Leiste nach Betätigung des Windows- Start-Buttons den Menüpunkt Systemsteuerung Wählen Sie den Menüpunkt System Wählen Sie den Menüpunkt Erweiterte Systemeinstellungen Wählen Sie den Reiter Remote TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 89 1 für die NC-Software reserviert sind USB Massenspeicher Zugriff auf angeschlossene USB-Massenspeicher erlauben Pflicht freigeben Rechner Host-Name oder IP-Adresse des externen Rechners Pflicht Benutzername Name des Benutzers Pflicht Passwort Passwort des Benutzers Pflicht TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 90: Verbindung Konfigurieren - Vnc

    Verbindungsmenü Auf folgende Arbeitsfläche Nummer des Desktops für die Verbindung, wobei die Desktops 0 Pflicht (Workspace) verschieben und 1 für die NC-Software reserviert sind USB Massenspeicher Zugriff auf angeschlossene USB-Massenspeicher erlauben Pflicht freigeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 91: Verbindung Starten Und Beenden

    Alle Verbindungen werden automatisch beendet, wenn das Betriebssystem HeROS 5 heruntergefahren wird. Beachten Sie jedoch, dass hier nur die Verbindung beendet wird, der externe Rechner oder das externe System jedoch nicht automatisch heruntergefahren wird. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 92: Sicherheitssoftware Selinux

    Starten der SELinux-Konfiguration: Die Konfiguration von SELinux ist in der Regel von Ihrem Maschinenhersteller durch ein Passwort geschützt, Maschinenhandbuch beachten. HEIDENHAIN empfiehlt grundsätzlich die Aktivierung von SELinux, da dies einen zusätzlichen Schutz gegen einen Angriff von außen darstellt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 93: Zubehör: 3D-Tastsysteme Und Elektronische Handräder Von Heidenhain

    Werkzeuge vermessen und prüfen Alle Zyklen-Funktionen (Tastsystemzyklen und Bearbeitungszyklen) sind im Benutzer-Handbuch Zyklenprogrammierung beschrieben. Wenden Sie sich ggf. an HEIDENHAIN, wenn Sie dieses Benutzer- Handbuch benötigen. ID: 892905-xx Die schaltenden Tastsysteme TS 220, TS 440, TS 444, TS 640 und TS 740 Diese Tastsysteme eignen sich besonders gut zum automatischen Werkstück-Ausrichten, Bezugspunkt-Setzen und für Messungen...

  • Seite 94: Elektronische Handräder Hr

    Die elektronischen Handräder vereinfachen das präzise manuelle Verfahren der Achsschlitten. Der Verfahrweg pro Handrad- Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR 130 und HR 150 bietet HEIDENHAIN auch das portable Handrad HR 410 an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 95: Programmieren: Grundlagen, Dateiverwaltung

    Programmieren: Grundlagen, Dateiverwaltung...

  • Seite 96: Grundlagen

    Koordinaten, die sich auf den Nullpunkt beziehen, werden als absolute Koordinaten bezeichnet. Relative Koordinaten beziehen sich auf eine beliebige andere Position (Bezugspunkt) im Koordinatensystem. Relative Koordinaten-Werte werden auch als inkrementale Koordinaten-Werte bezeichnet. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 97: Bezugssystem An Fräsmaschinen

    Werkzeug zeigt, so weist er in die Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger in Richtung Y+. Die TNC 640 kann optional bis zu 18 Achsen steuern. Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V und W.

  • Seite 98: Polarkoordinaten

    Festlegen von Pol und Winkel-Bezugsachse Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die Winkel-Bezugsachse für den Polarkoordinaten-Winkel PA eindeutig zugeordnet. Pol-Koordinaten (Ebene) Winkel-Bezugsachse TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 99: Absolute Und Inkrementale Werkstück-Positionen

    Y = 10 mm Y = 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Winkel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt programmierte Position des Werkzeugs. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 100: Bezugspunkt Wählen

    Bezugspunkt mit den absoluten Koordinaten X=450 Y=750. Mit dem Zyklus NULLPUNKT- VERSCHIEBUNG können Sie den Nullpunkt vorübergehend auf die Position X=450, Y=750 verschieben, um die Bohrungen bis 7) ohne weitere Berechnungen zu programmieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 101: Programme Eröffnen Und Eingeben

    Der letzte Satz eines Programms ist mit END PGM, dem Programm- Namen und der gültigen Maßeinheit gekennzeichnet. HEIDENHAIN empfiehlt, dass Sie nach dem Werkzeugaufruf grundsätzlich eine Sicherheitsposition anfahren, von der aus die TNC kollisionsfrei zur Bearbeitung positionieren kann! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 102: Rohteil Definieren: Blk Form

    0 BEGIN PGM NEU MM Programmanfang, Name, Maßeinheit 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Spindelachse, MIN-Punkt-Koordinaten 2 BLK FORM 0.2 X+100 Y+100 Z+0 MAX-Punkt-Koordinaten 3 END PGM NEU MM Programmende, Name, Maßeinheit TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 103 Werte in der Hauptachse enthalten. Die Kontur muss geschlossen sein, d. h. der Konturbeginn entspricht dem Konturende. Die Angabe des Unterprogramms kann mit Hilfe einer Nummer, eines Namens oder eines QS- Parameters erfolgen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 104: Neues Bearbeitungsprogramm Eröffnen

    Die TNC wechselt ins Programm-Fenster und eröffnet den Dialog zur Definition der BLK- FORM (Rohteil) Rechteckiges Rohteil wählen: Softkey für rechteckige Rohteilform drücken BEARBEITUNGSEBENE IN GRAFIK: XY Spindelachse eingeben, z. B. Z TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 105 Programm-Ende, Name, Maßeinheit Die TNC erzeugt die Satz-Nummern, sowie den BEGIN- und END- Satz automatisch. Wenn Sie keine Rohteil-Definition programmieren wollen, brechen Sie den Dialog bei Bearbeitungsebene in Grafik: XY mit der Taste DEL TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 106: Werkzeugbewegungen Im Klartext-Dialog Programmieren

    Taste ENT zur nächsten Frage ZUSATZ-FUNKTION M? 3 (Zusatzfunktion M3 „Spindel ein“) eingeben. Mit Taste END beendet die TNC diesen Dialog. Das Programmfenster zeigt die Zeile: 3 L X+10 Y+5 R0 F100 M3 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 107 FU nicht mit M136 kombinierbar Zahnvorschub definieren (Einheit mm/Zahn bzw. inch/Zahn). Anzahl der Zähne muss in der Werkzeugtabelle in der Spalte CUT definiert sein Taste Funktionen zur Dialogführung Dialogfrage übergehen Dialog vorzeitig beenden Dialog abbrechen und löschen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 108: Ist-Positionen Übernehmen

    Wenn Sie ein Satzelement wählen, in dem Sie per Softkey eine Eingabealternative wählen müssen (z. B. die Radiuskorrektur), dann schließt die TNC die Softkey-Leiste zur Achsauswahl ebenfalls. Die Funktion „Ist-Position übernehmen“ ist nicht erlaubt, wenn die Funktion Bearbeitungsebene schwenken aktiv ist. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 109: Programm Editieren

    Bestimmten Satz wählen: Taste GOTO drücken, gewünschte Satznummer eingeben, mit Taste ENT bestätigen. Oder: Taste GOTO drücken, Satznummernschritt eingeben und die Anzahl der eingegebenen Zeilen durch Druck auf Softkey N ZEILEN nach oben oder unten überspringen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 110 Wort, wie im zuerst gewählten Satz. Wenn Sie in sehr langen Programmen die Suche gestartet haben, blendet die TNC ein Symbol mit der Fortschrittsanzeige ein. Zusätzlich können Sie dann per Softkey die Suche abbrechen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 111 Programm einzufügen, wählen Sie das entsprechende Programm über die Dateiverwaltung und markieren dort den Satz, hinter dem Sie einfügen wollen. Gespeicherten Programmteil einfügen: Softkey BLOCK EINFÜGEN drücken Markierungsfunktion beenden: Softkey MARKIEREN ABBRECHEN drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 112: Die Suchfunktion Der Tnc

    Suchvorgang starten: Die TNC springt auf den nächsten Satz, in dem der gesuchte Text gespeichert ist Suchvorgang wiederholen: Die TNC springt auf den nächsten Satz, in dem der gesuchte Text gespeichert ist Suchfunktion beenden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 113 Fundstelle anzuspringen: Softkey ERSETZEN drücken, oder um alle gefundenen Textstellen zu ersetzen: Softkey ALLE ERSETZEN drücken, oder um den Text nicht zu ersetzen und die nächste Fundstelle anzuspringen: Softkey SUCHEN drücken Suchfunktion beenden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 114: Dateiverwaltung: Grundlagen

    GByte. Ein einzelnes NC-Programm darf maximal 2 GByte groß sein. Je nach Einstellung erzeugt die TNC nach dem Editieren und Abspeichern von NC-Programmen eine Backup-Datei *.bak. Dies kann den Ihnen zur Verfügung stehenden Speicherplatz beeinträchtigen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 115 Alle anderen Zeichen sollten Sie in Dateinamen nicht verwenden, um Probleme bei der Dateiübertragung zu vermeiden. Die maximal erlaubte Länge von Dateinamen darf so lang sein, dass die maximal erlaubte Pfadlänge von 255 Zeichen nicht überschritten wird, siehe "Pfade", Seite 117. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 116: Extern Erstellte Dateien Auf Der Tnc Anzeigen

    Weitere Informationen zum Anzeigen und Bearbeiten der aufgeführten Dateitypen: siehe Seite 129 Datensicherung HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Mit der kostenlosen Datenübertragungssoftware TNCremo stellt HEIDENHAIN eine einfache Möglichkeit zur Verfügung, Backups von auf der TNC gespeicherten Daten zu erstellen.

  • Seite 117: Arbeiten Mit Der Dateiverwaltung

    Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das Bearbeitungsprogramm PROG1.H hineinkopiert. Das Bearbeitungsprogramm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.H Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit verschiedenen Pfaden. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 118: Übersicht: Funktionen Der Dateiverwaltung

    Datei gegen Löschen und Ändern schützen Datei-Schutz aufheben Werkzeugtabelle importieren Netzlaufwerke verwalten Editor wählen Dateien nach Eigenschaften sortieren Verzeichnis kopieren Verzeichnis mit allen Unterverzeichnissen löschen Verzeichnisse eines Laufwerks anzeigen Verzeichnis umbenennen Neues Verzeichnis erstellen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 119: Dateiverwaltung Aufrufen

    Datum, an der die Datei das letzte Mal geändert wurde Zeit Uhrzeit, an der die Datei das letzte Mal geändert wurde Zum Anzeigen der abhängigen Dateien setzen Sie den Maschinen-Parameter CfgPgmMgt/ dependentFiles auf MANUAL. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 120: Laufwerke, Verzeichnisse Und Dateien Wählen

    Dateien anzeigen: Softkey ALLE ANZ. drücken, oder Datei im rechten Fenster markieren Softkey WÄHLEN drücken, oder Taste ENT drücken Die TNC aktiviert die gewählte Datei in der Betriebsart, aus der Sie die Dateiverwaltung aufgerufen haben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 121: Neues Verzeichnis Erstellen

    übernehmen: Die TNC kopiert die Datei mit dem gleichen Namen ins gewählte Verzeichnis. Die ursprüngliche Datei bleibt erhalten. Die TNC zeigt eine Fortschrittsanzeige, wenn Sie den Kopiervorgang mit der Taste ENT oder dem Softkey OK gestartet haben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 122: Dateien In Ein Anderes Verzeichnis Kopieren

    Alle Dateien überschreiben (Feld „Bestehende Dateien“ angewählt): Softkey OK drücken oder Keine Datei überschreiben: Softkey ABBRUCH drücken oder Wenn Sie eine geschütze Datei überschreiben wollen, müssen Sie dies in dem Feld „Geschützte Dateien“ anwählen bzw. den Vorgang abbrechen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 123: Tabelle Kopieren

    Drücken Sie den Softkey ZUSÄTZL. FUNKT. Drücken Sie den Softkey MARKIEREN Markieren Sie ggf. weitere Zeilen Drücken Sie den Softkey SPEICHERN UNTER Geben Sie einen Tabellennamen ein, in dem die selektierten Zeilen gespeichert werde sollen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 124: Verzeichnis Kopieren

    Taste ENT drücken Mit dem Softkey AKTUELLEN WERT KOPIEREN können Sie den Pfad einer markierten Datei kopieren. Den kopierten Pfad können Sie später wiederverwenden, z. B. bei einem Programmaufruf mit Hilfe der Taste PGM CALL. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 125: Datei Löschen

    Bewegen Sie das Hellfeld auf das Verzeichnis, das Sie löschen möchten Löschfunktion wählen: Softkey LÖSCHEN drücken. Die TNC fragt, ob das Verzeichnis mit allen Unterverzeichnissen und Dateien tatsächlich gelöscht werden soll Löschen bestätigen: Softkey OK drücken oder Löschen abbrechen: Softkey ABBRUCH drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 126: Dateien Markieren

    über Softkeys, nicht mit den Pfeiltasten navigieren! Weitere Datei markieren: Softkey DATEI MARKIEREN drücken, usw. Markierte Dateien kopieren: Softkey KOPIEREN drücken, oder Markierte Dateien löschen: aktive Softkey verlassen und anschließend Softkey LÖSCHEN drücken, um markierte Dateien zu löschen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 127: Datei Umbenennen

    Neuen Dateinamen eingeben; der Dateityp kann nicht geändert werden Umbenennen ausführen: Softkey OK oder Taste ENT drücken Dateien sortieren Wählen Sie den Ordner in dem Sie die Dateien sortieren möchten Softkey SORTIEREN wählen Softkey mit entsprechendem Darstellungskriterium wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 128: Zusätzliche Funktionen

    Zusätzliche Funktionen wählen: Softkey ZUSÄTZL. FUNKT. drücken Softkey-Leiste umschalten Nach USB-Gerät suchen Um das USB-Gerät zu entfernen: Bewegen Sie das Hellfeld im Verzeichnisbaum auf das USB-Gerät USB-Gerät entfernen Weitere Informationen: siehe "USB-Geräte an der TNC", Seite 139. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 129: Zusatztools Zur Verwaltung Externer Dateitypen

    Task-Leiste zurück auf die TNC-Oberfläche wechseln. Wenn Sie den Mauszeiger über einer Schaltfläche positionieren, erhalten Sie einen kurzen Tipp- Text zur jeweiligen Funktion der Schaltfläche. Weitere Informationen zur Bedienung des finden Sie unter Hilfe. Dokumentenbetrachters TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 130 Falls Sie keine Maus verwenden, schließen Sie den Dokumentenbetrachter wie folgt: Softkey-Umschalttaste drücken: Der Dokumentenbetrachter öffnet das Pulldown- Menü Datei Menüpunkt Schließen wählen und mit Taste ENT bestätigen: Die TNC kehrt zurück in die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 131 Falls Sie keine Maus verwenden, schließen Sie das Zusatz-Tool Gnumeric wie folgt: Softkey-Umschalttaste drücken: Das Zusatz-Tool öffnet das Pulldown-Menü Datei Gnumeric Menüpunkt Schließen wählen und mit Taste ENT bestätigen: Die TNC kehrt zurück in die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 132 Falls Sie keine Maus verwenden, schließen Sie den Mozilla Firefox wie folgt: Softkey-Umschalttaste drücken: Der Mozilla öffnet das Pulldown-Menü File Firefox Menüpunkt Quit wählen und mit Taste ENT bestätigen: Die TNC kehrt zurück in die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 133 Falls Sie keine Maus verwenden, schließen Sie den Xarchiver folgt: Softkey-Umschalttaste drücken: Der Xarchiver öffnet das Pulldown-Menü Archiv Menüpunkt Beenden wählen und mit Taste ENT bestätigen: Die TNC kehrt zurück in die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 134 Task-Leiste zurück auf die TNC-Oberfläche wechseln. Leafpad zu öffnen gehen Sie wie folgt vor: Mit der Maus innerhalb der Task-Leiste das HEIDENHAIN-Icon Menu wählen Im Pulldown-Menü die Menüpunkte Tools und Leafpad wählen Leafpad zu beenden gehen Sie wie folgt vor: Mit der Maus Menüpunkt Datei wählen...
  • Seite 135 Falls Sie keine Maus verwenden, schließen Sie das Zusatz-Tool ristretto wie folgt: Softkey-Umschalttaste drücken: Das ristretto öffnet das Pulldown-Menü Datei Menüpunkt Beenden wählen und mit Taste ENT bestätigen: Die TNC kehrt zurück in die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 136: Datenübertragung Zu/Von Einem Externen Datenträger

    Benutzen Sie die Pfeil-Tasten, um das Hellfeld auf die Datei zu bewegen, die Sie übertragen wollen: Bewegt das Hellfeld in einem Fenster auf und ab Bewegt das Hellfeld vom rechten Fenster ins linke Fenster und umgekehrt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 137 Mit Softkey OK oder mit der Taste ENT bestätigen. Die TNC blendet ein Statusfenster ein, das Sie über den Kopierfortschritt informiert, oder Datenübertragung beenden: Softkey FENSTER drücken. Die TNC zeigt wieder das Standardfenster für die Dateiverwaltung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 138: Die Tnc Am Netzwerk

    TNC automatisch herstellen. Die TNC markiert die Spalte Auto, wenn die Verbindung automatisch hergestellt wird Hinzufügen Neue Netzwerk-Verbing einrichten Entfernen Bestehende Netzwerk-Verbing löschen Kopieren Netzwerk-Verbing kopieren Bearbeiten Netzwerk-Verbing editieren Leeren Statusfenster löschen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 139: Usb-Geräte An Der Tnc

    In der Dateiverwaltung sehen Sie USB-Geräte als eigenes Laufwerk im Verzeichnisbaum, so dass Sie die in den vorherigen Abschnitten beschriebenen Funktionen zur Dateiverwaltung entsprechend nutzen können. Ihr Maschinenhersteller kann für USB-Geräte feste Namen vergeben. Maschinen-Handbuch beachten! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 140 Verzeichnisbaum und meldet Das USB-Gerät kann jetzt entfernt werden. USB-Gerät entfernen Dateiverwaltung beenden Umgekehrt können Sie ein zuvor entferntes USB-Gerät wieder anbinden, indem Sie folgenden Softkey betätigen: Funktion zum Wiederanbinden von USB-Geräten wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 141: Programmieren: Programmierhilfen

    Programmieren: Programmierhilfen...

  • Seite 142: Kommentare Einfügen

    Kommentar in eigenem Satz Satz wählen, hinter dem Sie den Kommentar einfügen wollen Programmier-Dialog mit der Taste ; (Semikolon) auf der Alpha- Tastatur eröffnen Kommentar eingeben und den Satz mit der Taste END abschließen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 143: Funktionen Beim Editieren Des Kommentars

    An das Ende des Kommentars springen An den Anfang eines Wortes springen. Wörter sind durch ein Blank zu trennen An das Ende eines Wortes springen. Wörter sind durch ein Blank zu trennen Umschalten zwischen Einfügemodus und Überschreibmodus TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 144: Darstellung Der Nc-Programme

    Mit dem Scrollbalken (Bildlaufleiste) am rechten Rand des Programmfensters, können Sie den Bildschirminhalt mit der Maus verschieben. Zudem können Sie durch Größe und Position des Scrollbalkens Rückschlüsse auf die Programmlänge und die Position des Cursors ziehen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 145: Programme Gliedern

    Ggf. Gliederungstiefe per Softkey verändern Sätze im Gliederungsfenster wählen Wenn Sie im Gliederungsfenster von Satz zu Satz springen, führt die TNC die Satz-Anzeige im Programm-Fenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 146: Der Taschenrechner

    Multiplizieren Dividieren Klammer-Rechnung Arcus-Cosinus Sinus Cosinus Tangens Werte potenzieren Quadratwurzel ziehen SQRT Umkehrfunktion PI (3.14159265359) Wert zum Zwischenspeicher addieren Wert zwischenspeichern Zwischenspeicher aufrufen Zwischenspeicher löschen Logarithmus Naturalis Logarithmus Exponentialfunktion Vorzeichen prüfen Absolutwert bilden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 147 übernimmt die TNC den Wert aus dem aktiven Eingabefeld in den Taschenrechner. Der Taschenrechner bleibt auch nach einem Wechsel der Betriebsart aktiv. Drücken Sie den Softkey END, um den Taschenrechner zu schließen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 148 Kopierten Zahlenwert in den Taschenrechner einfügen Schnittdatenrechner öffnen Taschenrechner in die Mitte positionieren Sie können den Taschenrechner auch mit den Pfeiltasten Ihrer Tastatur verschieben. Falls Sie eine Maus angeschlossen haben, können Sie den Taschenrechner auch damit positionieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 149: Schnittdatenrechner

    Spindeldrehzahl im Manuellen Betrieb eingeben (Softkey S) Abhängig davon, ob Sie eine Drehzahl oder einen Vorschub berechnen, wird der Schnittdatenrechner mit unterschiedlichen Eingabefeldern angezeigt: Fenster zur Drehzahlberechnung: Kennbuchstabe Bedeutung Werkzeugradius (mm) Schnittgeschwindigkeit (m/min) Ergebnis für Spindeldrehzahl (U/min) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 150 Vorschub pro Umdrehung aus dem Schnittdatenrechner-Formular in ein geöffnetes Dialogfeld übernehmen Werkzeug-Radius in das Schnittdatenrechner- Formular übernehmen Drehzahl aus dem geöffneten Dialogfeld in das Schnittdatenrechner-Formular übernehmen Vorschub aus dem geöffneten Dialogfeld in das Schnittdatenrechner-Formular übernehmen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 151 Vorschub pro Zahn aus dem geöffneten Dialogfeld in das Schnittdatenrechner-Formular übernehmen Wert aus einem geöffneten Dialogfeld in das Schnittdatenrechner-Formular übernehmen Zum Taschenrechner wechseln Schnittdatenrechner in Pfeilrichtung verschieben Schnittdatenrechner in die Mitte positionieren Inch-Werte im Schnittdatenrechner verwenden Schnittdatenrechner beenden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 152: Programmiergrafik

    Wenn AUTOM. ZEICHNEN auf EIN gesetzt ist, dann berücksichtigt die Steuerung bei der Erstellung der 2D-Strichgrafik keine: Programmteil-Wiederholungen Sprunganweisungen M-Funktionen, wie z. B. M2 oder M30 Zyklusaufrufe Verwenden Sie das automatische Zeichnen ausschließlich während der Konturprogrammierung. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 153: Programmiergrafik Für Bestehendes Programm Erstellen

    Programmiergrafik vollständig erstellen Programmiergrafik satzweise erstellen Programmiergrafik komplett erstellen oder nach RESET + START vervollständigen Programmiergrafik anhalten. Dieser Softkey erscheint nur, während die TNC eine Programmiergrafik erstellt Draufsicht wählen Vorderansicht wählen Seitenansicht wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 154: Satznummern Ein- Und Ausblenden

    ANZEIGEN AUSBLEND. auf ANZEIGEN setzen Satznummern ausblenden: Softkey SATZ-NR. ANZEIGEN AUSBLEND. auf AUSBLEND. setzen Grafik löschen Softkey-Leiste umschalten Grafik löschen: Softkey GRAFIK LÖSCHEN drücken Gitterlinien einblenden Softkey-Leiste umschalten Gitterlinien einblenden: Softkey GITTERLINIEN EINBLENDEN drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 155: Ausschnittsvergrößerung Oder -Verkleinerung

    Maustaste den Bereich wählen. Nachdem Sie die linke Maustaste loslassen, vergrößert die TNC die Ansicht. Um einen beliebigen Bereich schnell zu vergrößern bzw. zu verkleinern: Mausrad nach vorne bzw. nach hinten drehen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 156: Fehlermeldungen

    Drücken Sie die Taste ERR. Die TNC öffnet das Fehlerfenster und zeigt alle anstehenden Fehlermeldungen vollständig an. Fehlerfenster schließen Drücken Sie den Softkey ENDE, oder drücken Sie die Taste ERR. Die TNC schließt das Fehlerfenster. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 157: Ausführliche Fehlermeldungen

    Detail-Informationen zur Fehlermeldung: Positionieren Sie das Hellfeld auf die Fehlermeldung und drücken den Softkey INTERNE INFO. Die TNC öffnet ein Fenster mit internen Informationen zum Fehler Details verlassen: Drücken Sie den Softkey INTERNE INFO erneut. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 158: Fehler Löschen

    Bei Bedarf vorheriges Fehlerprotokoll einstellen: Softkey VORHERIGE DATEI drücken. Bei Bedarf aktuelles Fehlerprotokoll einstellen: Softkey AKTUELLE DATEI drücken. Der älteste Eintrag des Fehlerprotokolls steht am Anfang – der jüngste Eintrag am Ende der Datei. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 159: Tastenprotokoll

    Bei Bedarf aktuelles Tastenprotokoll einstellen: Softkey AKTUELLE DATEI drücken Die TNC speichert jede im Bedienablauf betätigte Taste des Bedienfeldes in einem Tastenprotokoll. Der älteste Eintrag steht am Anfang – der jüngste Eintrag am Ende der Datei. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 160: Hinweistexte

    Taste oder Eingabe eines Wertes außerhalb des Gültigkeitsbereichs, weist die TNC Sie mit einem (grünen) Hinweistext in der Kopfzeile auf diese Fehlbedienung hin. Die TNC löscht den Hinweistext bei der nächsten gültigen Eingabe. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 161: Service-Dateien Speichern

    Softkey MASCHINEN-HERSTELLER ein, über den Sie dieses separate Hilfesystem aufrufen können. Dort finden Sie dann weitere, detailiertere Informationen zur anstehenden Fehlermeldung. Hilfe zu HEIDENHAIN-Fehlermeldungen aufrufen Wenn verfügbar, Hilfe zu maschinenspezifischen Fehlermeldungen aufrufen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 162: Kontextsensitives Hilfesystem Tncguide

    Zusätzlich ist noch die Buchdatei main.chm verfügbar, in der alle vorhandenen CHM-Dateien zusammengefasst dargestellt sind. Optional kann Ihr Maschinenhersteller noch maschinenspezifische Dokumentationen in den TNCguide einbetten. Diese Dokumente erscheinen dann als separates Buch in der Datei main.chm. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 163: Arbeiten Mit Dem Tncguide

    Beliebigen NC-Satz wählen Das gewünschte Wort markieren Taste HELP drücken: Die TNC startet das Hilfesystem und zeigt die Beschreibung zur aktiven Funktion (gilt nicht für Zusatz- Funktionen oder Zyklen, die von Ihrem Maschinenhersteller integriert wurden) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 164 Inhaltsverzeichnis links ist aktiv: Den darunter- bzw. darüberliegenden Eintrag wählen Textfenster rechts ist aktiv: Nächsten Link anspringen Zuletzt angezeigte Seite wählen Vorwärts blättern, wenn Sie mehrfach die Funktion „zuletzt angezeigte Seite wählen“ verwendet haben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 165 Text, so dass Sie das Stichwort in der aufgeführten Liste schneller finden können, oder Per Pfeil-Taste gewünschtes Stichwort hell hinterlegen Mit Taste ENT Informationen zum gewählten Stichwort anzeigen lassen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 166 Wort durchführen. Wenn Sie die Funktion Nur in Titeln suchen aktivieren (per Maustaste oder durch Selektieren und anschließendes Betätigen der Leertaste), durchsucht die TNC nicht den kompletten Text sondern nur alle Überschriften. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 167: Aktuelle Hilfedateien Downloaden

    TNC:\tncguide\de bzw. in das entsprechende Sprach- Unterverzeichnis übertragen (siehe auch nachfolgende Tabelle) Wenn Sie die CHM-Dateien mit TNCremo zur TNC übertragen, müssen Sie im Menüpunkt Extras >Konfiguration >Modus >Übertragung im Binärformat die Extension .CHM eintragen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 168 Portugiesisch TNC:\tncguide\sv Schwedisch TNC:\tncguide\da Dänisch TNC:\tncguide\fi Finnisch TNC:\tncguide\nl Niederländisch TNC:\tncguide\pl Polnisch TNC:\tncguide\hu Ungarisch TNC:\tncguide\ru Russisch TNC:\tncguide\zh Chinesisch (simplified) TNC:\tncguide\zh-tw Chinesisch (traditional) TNC:\tncguide\sl Slowenisch TNC:\tncguide\no Norwegisch TNC:\tncguide\sk Slowakisch TNC:\tncguide\kr Koreanisch TNC:\tncguide\tr Türkisch TNC:\tncguide\ro Rumänisch TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 169: Programmieren: Werkzeuge

    Programmieren: Werkzeuge...

  • Seite 170: Werkzeugbezogene Eingaben

    Satz, in dem er programmiert wurde. Nach dem Satz mit F MAX gilt wieder der letzte mit Zahlenwert programmierte Vorschub. Änderung während des Programmlaufs Während des Programmlaufs ändern Sie den Vorschub mit dem Vorschub-Potentiometer F für den Vorschub. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 171: Spindeldrehzahl S

    Im Dialog Spindeldrehzahl S= ? neue Spindeldrehzahl eingeben, mit Taste END bestätigen, oder per Softkey VC umschalten auf Schnittgeschwindigkeitseingabe Änderung während des Programmlaufs Während des Programmlaufs ändern Sie die Spindeldrehzahl mit dem Drehzahl-Potentiometer S für die Spindeldrehzahl. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 172: Werkzeugdaten

    Die Werkzeuglänge L sollten Sie grundsätzlich als absolute Länge bezogen auf den Werkzeugbezugspunkt eingeben. Die TNC benötigt für zahlreiche Funktionen in Verbindung mit Mehrachsbearbeitung zwingend die Gesamtlänge des Werkzeugs. Werkzeugradius R Den Werkzeugradius R geben Sie direkt ein. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 173: Delta-Werte Für Längen Und Radien

    Werkzeug-Radius: Korrekturwert für den Radius Während des Dialogs können Sie den Wert für die Länge und den Radius direkt in das Dialogfeld einfügen: Gewünschten Achs-Softkey drücken. Beispiel 4 TOOL DEF 5 L+10 R+5 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 174: Werkzeugdaten In Die Tabelle Eingeben

    Dateiname mit einem Buchstaben beginnen. In Tabellen können Sie mit der Bildschirm- Aufteilungstaste zwischen einer Listen-Ansicht oder einer Formular-Ansicht wählen. Sie können die Ansicht der Werkzeugtabelle auch ändern, wenn Sie die Werkzeugtabelle öffnen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 175 CUR_TIME Aktuelle Standzeit? Aktuelle Standzeit des Werkzeugs in Minuten: Die TNC zählt die aktuelle Standzeit (CUR_TIME: für CURrent TIME = engl. aktuelle/laufende Zeit) selbsttätig hoch. Für benutzte Werkzeuge können Sie eine Vorgabe eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 176 Datum und Uhrzeit, zu der die TNC das Werkzeug das letzte Mal per TOOL CALL eingewechselt hat Aufruf ACC Aktiv? Aktive Ratter-Unterdrückung für das jeweilige Werkzeug Ja=ENT/Nein=NOENT aktivieren oder deaktivieren (Seite 412). Eingabebereich: N (inaktiv) und Y (aktiv) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 177 Eingabebereich: 0 bis 3,2767 mm RBREAK Bruch-Toleranz: Radius? Zulässige Abweichung vom Werkzeugradius R für Bruch- Erkennung. Wird der eingegebene Wert überschritten, sperrt die TNC das Werkzeug (Status L). Eingabebereich: 0 bis 0,9999 mm TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 178 Gewünschten Werkzeugtyp per Softkey wählen: Die TNC zeigt nur die Werkzeuge des gewählten Typs an Filter wieder aufheben: Softkey ALLE ANZ. drücken Der Maschinenhersteller passt den Funktionsumfang der Filterfunktion an Ihre Maschine an. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 179 Taste GOTO. Mit der Funktion Anzahl der Spalten fixieren können Sie festlegen, wieviele Spalten (0-3) am linken Bildschirmrand fixiert werden. Diese Spalten werden auch dann angezeigt, wenn Sie in der Tabelle nach rechts navigieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 180 Sprung zum Zeilenende Hell hinterlegtes Feld kopieren Kopiertes Feld einfügen Eingebbare Anzahl von Zeilen (Werkzeugen) am Tabellenende anfügen Zeile mit eingebbarer Werkzeugnummer einfügen Aktuelle Zeile (Werkzeug) löschen Werkzeuge nach dem Inhalt einer wählbaren Spalte sortieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 181 Beschreibungen berücksichtigt, wie bei Fräs- oder Bohrwerkzeugen. Beispielsweise ist eine Definition des Schneidenradius notwendig, um eine Schneidenradiuskorrektur ausführen zu können. Die TNC bietet hierfür eine spezielle Werkzeugverwaltung für Drehwerkzeuge, siehe "Werkzeugdaten", Seite 499. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 182: Werkzeugtabellen Importieren

    TABELLE IMPORTIEREN anpassen. Beachten Sie Ihr Maschinenhandbuch! Wenn Sie eine Werkzeugtabelle von einer iTNC 530 auslesen und an einer TNC 640 einlesen, müssen Sie Format und Inhalt anpassen bevor Sie die Werkzeugtabelle verwenden können. An der TNC 640 können Sie die Anpassung der Werkzeugtabelle komfortabel mit der Funktion TABELLE IMPORTIEREN durchführen.

  • Seite 183: Platz-Tabelle Für Werkzeugwechsler

    Platz-Tabelle in einer Programmlauf-Betriebsart editieren Werkzeug-Tabelle wählen: Softkey WERKZEUG TABELLE drücken Platz-Tabelle wählen: Softkey PLATZ TABELLE wählen Softkey EDITIEREN auf EIN setzen, kann ggf. an Ihrer Maschine nicht nötig bzw. möglich sein: Maschinenhandbuch beachten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 184 Maschinendokumentation beachten LOCKED_ABOVE Platz oben sperren? Flächenmagazin: Platz oberhalb sperren LOCKED_BELOW Platz unten sperren? Flächenmagazin: Platz unterhalb sperren LOCKED_LEFT Platz links sperren? Flächenmagazin: Platz links sperren LOCKED_RIGHT Platz rechts Flächenmagazin: Platz rechts sperren sperren? TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 185 TNC blendet den Inhalt der Werkzeugtabelle ein. Mit Pfeiltasten Werkzeug wählen, mit Softkey OK in die Platz-Tabelle übernehmen Aktuelles Feld editieren Ansicht sortieren Der Maschinenhersteller legt Funktion, Eigenschaft und Bezeichnung der verschiedenen Anzeigefilter fest. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 186: Werkzeugdaten Aufrufen

    Der Vorschub wirkt solange, bis Sie in einem Positioniersatz oder in einem TOOL CALL-Satz einen neuen Vorschub programmieren Aufmaß Werkzeug-Länge DL: Delta-Wert für die Werkzeuglänge Aufmaß Werkzeug-Radius DR: Delta-Wert für den Werkzeugradius Aufmaß Werkzeug-Radius DR2: Delta-Wert für den Werkzeugradius 2 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 187 Maschinenhandbuch! Wenn Sie Werkzeugtabellen einsetzen, dann treffen Sie mit einem TOOL DEF-Satz eine Vorauswahl für das nächste einzusetzende Werkzeug. Dazu geben Sie die Werkzeugnummer, einen Q- Parameter oder einen Werkzeunamen in Anführungszeichen ein. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 188: Werkzeugwechsel

    SL-Zyklen ausgeführt werden Achtung Gefahr für Werkzeug und Werkstück! Den automatischen Werkzeugwechsel mit M102 ausschalten, wenn Sie mit Sonderwerkzeugen (z. B. Scheibenfräser) arbeiten, da die TNC das Werkzeug zunächst immer in Werkzeugachsrichtung vom Werkstück wegfährt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 189 Bei Abweichungen zeigt die TNC einen Meldetext an und wechselt das Werkzeug nicht ein. Mit der M-Funktion M107 unterdrücken Sie diesen Meldetext, mit M108 aktivieren Sie ihn wieder. Siehe auch: "Dreidimensionale Werkzeugkorrektur (Option #9)", Seite 475. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 190: Werkzeug-Einsatzprüfung

    Die TNC speichert die Werkzeug-Einsatzzeiten in einer separaten Datei mit der Endung pgmname.H.T.DEP. Diese Datei ist nur sichtbar, wenn der Maschinenparameter CfgPgmMgt/ dependentFiles auf MANUAL eingestellt ist. Die erzeugte Werkzeug-Einsatzdatei enthält folgende Informationen: TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 191 TOKEN = TOOL: Pfadname des aktiven Haupt- bzw. Unterprogramms TOKEN = STOTAL: Pfadname des Unterprogramms Werkzeugnummer mit Werkzeugindex OVRMAX Während der Bearbeitung maximal aufgetretener Vorschub-Override. Beim Programm-Test trägt die TNC hier den Wert 100 (%) ein TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 192 Hellfeld steht in der Paletten-Datei auf einem Paletten- Eintrag: Die TNC führt für die Werkzeug-Einsatzprüfung für die komplette Palette durch Hellfeld steht in der Paletten-Datei auf einem Programm-Eintrag: Die TNC führt nur für das angewählte Programm die Werkzeug- Einsatzprüfung durch TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 193: Werkzeugverwaltung (Option #93)

    Programmspezifische Einsatzfolge aller Werkzeuge zur Verfügung stellen Kopieren und Einfügen aller zu einem Werkzeug gehörenden Werkzeugdaten Grafische Darstellung des Werkzeugtyps in der Tabellenansicht und in der Detailansicht zur besseren Übersicht der verfügbaren Werkzeugtypen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 194 Werkzeugdaten Verfügbare Werkzeugtypen Icon Werkzeugtyp Undefiniert,**** Fräswerkzeug,MILL Bohrer,DRILL Gewindebohrer,TAP NC-Anbohrer,CENT Drehwerkzeug,TURN Messtaster,TCHP Reibahle,REAM Kegelsenker,CSINK Zapfensenker,TSINK Ausdreh-Werkzeug,BOR Rückwärts-Senker,BCKBOR Gewindefräser,GF Gewindefräser mit Senkfase,GSF Gewindefräser mit Einzelplatte,EP Gewindefräser mit Wendeplatte,WSP Bohrgewindefräser,BGF Zirkular-Gewindefräser,ZBGF Schruppfräser,MILL_R Schlichtfräser,MILL_F Schrupp-/Schlichtfräser,MILL_RF Tiefen-Schlichtfräser,MILL_FD TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 195 Sie Funktionen, die über Kontrollkästchen gewählt werden, auch mit der Taste "-/+" aktivieren und wieder deaktivieren. In der Werkzeugverwaltung können Sie mit der Taste GOTO nach der Werkzeugnummer oder Platznummer suchen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 196 Reiter Plätze aktiv ist) Einstellungen definieren: SPALTE SORTIEREN aktiv: Mausklick auf Spaltenkopf sortiert den Spalteninhalt SPALTE SCHIEBEN aktiv: Spalte lässt sich per Drag+Drop verschieben Manuell durchgeführte Einstellungen (Spalten verschieben) in den ursprünglichen Zustand rücksetzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 197 Änderungen verwerfen, die Sie seit dem Aufruf des Formulares durchgeführt haben (Undo-Funktion) Zeile (Werkzeugindex) einfügen (Softkey-Leiste 2) Zeile (Werkzeugindex) löschen (Softkey-Leiste 2) Werkzeugdaten des angewählten Werkzeugs kopieren (Softkey-Leiste 2) Kopierte Werkzeugdaten in das angewählte Werkzeug einfügen (Softkey-Leiste 2) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 198 Sie können beliebige Werkzeugdaten importieren, der jeweilige Datensatz muss nicht alle Spalten (bzw. Daten) der Werkzeugtabelle enthalten. Die Reihenfolge der Spaltennamen kann beliebig sein, die Daten müssen in dazu passender Reihenfolge definiert sein. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 199 Exportvorgang mit Softkey START starten: Die TNC zeigt in einem Überblendfenster den Status des Exportvorgangs an Exportvorgang mit Taste oder Softkey END beenden Die TNC speichert die exportierte CSV-Datei grundsätzlich im Verzeichnis TNC:\system\tooltab TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 200 Werkzeuge. Sicherstellen, dass Sie die Werkzeugdaten nicht mehr benötigen, da keine Undo-Funktion zur Verfügung steht. Werkzeugdaten von Werkzeugen, die noch in der Platz-Tabelle gespeichert sind, können Sie nicht löschen. Werkzeug zunächst aus dem Magazin entladen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 201: Werkzeugkorrektur

    Korrekturwert = L + DL + DL TOOL CALL Werkzeuglänge L aus TOOL DEF-Satz oder Werkzeugtabelle : Aufmaß DL für Länge aus TOOL CALL-Satz TOOL CALL Aufmaß DL für Länge aus der Werkzeugtabelle TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 202: Werkzeugradiuskorrektur

    CALL Aufmaß DR für Radius aus der Werkzeugtabelle Bahnbewegungen ohne Radiuskorrektur: R0 Das Werkzeug verfährt in der Bearbeitungsebene mit seinem Mittelpunkt auf der programmierten Bahn, bzw. auf die programmierten Koordinaten. Anwendung: Bohren, Vorpositionieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 203 Werkzeugbewegung links von der programmierten Kontur: Softkey RL drücken, oder Werkzeugbewegung rechts von der programmierten Kontur: Softkey RR drücken, oder Werkzeugbewegung ohne Radiuskorrektur bzw. Radiuskorrektur aufheben: Taste ENT drücken Satz beenden: Taste END drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 204 Werkzeugradius für eine bestimmte Kontur nicht beliebig groß gewählt werden darf. Achtung Kollisionsgefahr! Legen Sie den Start- oder Endpunkt bei einer Innenbearbeitung nicht auf einen Kontur-Eckpunkt, da sonst die Kontur beschädigt werden kann. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 205: Programmieren: Konturen Programmieren

    Programmieren: Konturen programmieren...

  • Seite 206: Werkzeugbewegungen

    Zusatzfunktionen M Mit den Zusatzfunktionen der TNC steuern Sie den Programmlauf, z. B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spindeldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 207: Unterprogramme Und Programmteil-Wiederholungen

    Funktionen programmieren, die den Programmlauf steuern oder die eine Kontur beschreiben. Zusätzlich können Sie mit Hilfe der Q-Parameter-Programmierung Messungen mit dem 3D-Tastsystem während des Programmlaufs ausführen. Das Programmieren mit Q-Parametern: siehe " Programmieren: Q- Parameter", Seite 297. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 208: Grundlagen Zu Den Bahnfunktionen

    Der Programm-Satz enthält zwei Koordinaten-Angaben: Die TNC fährt das Werkzeug in der programmierten Ebene. Beispiel L X+70 Y+50 Das Werkzeug behält die Z-Koordinate bei und fährt in der XY- Ebene auf die Position X=70, Y=50. Siehe Bild TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 209 (siehe "Prinzip und Funktionsübersicht", Seite 298). Drehsinn DR bei Kreisbewegungen Für Kreisbewegungen ohne tangentialen Übergang zu anderen Konturelementen geben Sie den Drehsinn wie folgt ein: Drehung im Uhrzeigersinn: DR- Drehung gegen den Uhrzeigersinn: DR+ TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 210 Beschädigung von Werkzeug und Werkstück ausgeschlossen ist. Erstellen der Programm-Sätze mit den Bahnfunktionstasten Mit den grauen Bahnfunktionstasten eröffnen Sie den Klartext- Dialog. Die TNC erfragt nacheinander alle Informationen und fügt den Programm-Satz ins Bearbeitungsprogramm ein. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 211 TOOL CALL-Satz definiert ist: Softkey F AUTO drücken. ZUSATZ-FUNKTION M? 3 (Zusatzfunktion z. B. M3) eingeben und den Dialog mit der Taste END abschließen Zeile im Bearbeitungsprogramm L X-20 Y+30 R0 FMAX M3 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 212: Kontur Anfahren Und Verlassen

    Beim Anfahren des Startpunkts muss das Werkzeug in der Spindelachse auf Arbeitstiefe fahren. Bei Kollisionsgefahr den Startpunkt in der Spindelachse separat anfahren. NC-Sätze 30 L Z-10 R0 FMAX 31 L X+20 Y+30 RL F350 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 213 Verlängerungen der Werkzeugbahnen für die Bearbeitung des ersten und letzten Konturelements. Beispiel im Bild rechts: Wenn Sie den Endpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren bzw. Abfahren der Kontur beschädigt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 214: Übersicht: Bahnformen Zum Anfahren Und Verlassen Der Kontur

    Funktion Gerade mit tangentialem Anschluss Gerade senkrecht zum Konturpunkt Kreisbahn mit tangentialem Anschluss Kreisbahn mit tangentialem Anschluss an die Kontur, An- und Wegfahren zu einem Hilfspunkt außerhalb der Kontur auf tangential anschließendem Geradenstück TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 215: Wichtige Positionen Beim An- Und Wegfahren

    Eilgang. Bei der Funktion APPR LCT fährt die TNC den Hilfspunkt P mit dem im APPR-Satz programmierten Vorschub an. Wenn vor dem Anfahrsatz noch kein Vorschub programmiert wurde, gibt die TNC eine Fehlermeldung aus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 216 APPR-Satz. Die DEP-Sätze heben die Radiuskorrektur automatisch auf! Wenn Sie APPR LN oder APPR CT mit R0 programmieren, stoppt die Steuerung die Bearbeitung/Simulation mit einer Fehlermeldung. Dieses Verhalten ist abweichend zur Steuerung iTNC 530! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 217: Anfahren Auf Einer Geraden Mit Tangentialem Anschluss: Appr Lt

    7 L X+40 Y+10 R0 FMAX M3 PS ohne Radiuskorrektur anfahren 8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 PA mit Radiuskorr. RR 9 L X+20 Y+35 Endpunkt erstes Konturelement 10 L ... Nächstes Konturelement TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 218: Anfahren Auf Einer Kreisbahn Mit Tangentialem Anschluss: Appr Ct

    7 L X+40 Y+10 R0 FMAX M3 PS ohne Radiuskorrektur anfahren 8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 PA mit Radiuskorr. RR, Radius R=10 9 L X+20 Y+35 Endpunkt erstes Konturelement 10 L ... Nächstes Konturelement TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 219: Anfahren Auf Einer Kreisbahn Mit Tangentialem Anschluss An Die Kontur Und Geradenstück: Appr Lct

    Abstand LEN von P Letztes Konturelement mit Endpunkt P und Radiuskorrektur programmieren Dialog mit Taste APPR/DEP und Softkey DEP LT eröffnen: LEN: Abstand des Endpunkts P vom letzten Konturelement P eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 220: Wegfahren Auf Einer Geraden Senkrecht Zum Letzten Konturpunkt: Dep Ln

    Wichtig: LEN positiv eingeben! NC-Beispielsätze 23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur 24 DEP LN LEN+20 F100 Um LEN=20 mm senkrecht von Kontur wegfahren 25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 221: Wegfahren Auf Einer Kreisbahn Mit Tangentialem Anschluss: Dep Ct

    Radius R der Kreisbahn. R positiv eingeben NC-Beispielsätze 23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur 24 DEP LCT X+10 Y+12 R+8 F100 Koordinaten PN, Kreisbahn-Radius=8 mm 25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 222: Bahnbewegungen - Rechtwinklige Koordinaten

    Anschluss engl.: RouNDing of an vorheriges und Corner nachfolgendes Konturelement Freie Kontur- Gerade oder Kreisbahn siehe "Bahnbewegungen Programmierung mit beliebigem – Freie Kontur- Anschluss an vorheriges Programmierung FK ", Konturelement Seite 241 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 223: Gerade L

    Position, die übernommen werden soll Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln Programm-Satz wählen, hinter dem der L -Satz eingefügt werden soll Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die TNC generiert einen L-Satz mit den Koordinaten der Ist-Position TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 224: Fase Zwischen Zwei Geraden Einfügen

    Eine Fase wird nur in der Bearbeitungsebene ausgeführt. Der von der Fase abgeschnittene Eckpunkt wird nicht angefahren. Ein im CHF-Satz programmierter Vorschub wirkt nur in diesem CHF-Satz. Danach ist wieder der vor dem CHF-Satz programmierte Vorschub gültig. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 225: Ecken-Runden Rnd

    Der Eckpunkt wird nicht angefahren. Ein im RND-Satz programmierter Vorschub wirkt nur in diesem RND-Satz. Danach ist wieder der vor dem RND-Satz programmierte Vorschub gültig. Ein RND-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 226: Kreismittelpunkt Cc

    Eine inkremental eingegebene Koordinate für den Kreismittelpunkt bezieht sich immer auf die zuletzt programmierte Werkzeugposition. Mit CC kennzeichnen Sie eine Position als Kreismittelpunkt: Das Werkzeug fährt nicht auf diese Position. Der Kreismittelpunkt ist gleichzeitig Pol für Polarkoordinaten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 227: Kreisbahn C Um Kreismittelpunkt Cc

    Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für den Startpunkt. Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Eingabe-Toleranz: bis 0.016 mm (über Maschinenparameter circleDeviation wählbar). Kleinstmöglicher Kreis, den die TNC verfahren kann: 0.0016 µm. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 228: Kreisbahn Cr Mit Festgelegtem Radius

    Konkav: Drehsinn DR+ (mit Radiuskorrektur RL) Der Abstand von Start- und Endpunkt des Kreisdurchmessers darf nicht größer als der Kreisdurchmesser sein. Der maximale Radius beträgt 99,9999 m. Winkelachsen A, B und C werden unterstützt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 229 11 CR X+70 Y+40 R+20 DR- (BOGEN 1) oder 11 CR X+70 Y+40 R+20 DR+ (BOGEN 2) oder 11 CR X+70 Y+40 R-20 DR- (BOGEN 3) oder 11 CR X+70 Y+40 R-20 DR+ (BOGEN 4) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 230: Kreisbahn Ct Mit Tangentialem Anschluss

    7 L X+0 Y+25 RL F300 M3 8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 Der CT-Satz und das zuvor programmierte Konturelement sollten beide Koordinaten der Ebene enthalten, in der der Kreisbogen ausgeführt wird! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 231: Beispiel: Geradenbewegung Und Fasen Kartesisch

    Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4 14 DEP LT LEN10 F1000 Kontur verlassen auf einer Geraden mit tangentialem Anschluss 15 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 16 END PGM LINEAR MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 232: Beispiel: Kreisbewegung Kartesisch

    Letzten Konturpunkt 1 anfahren 16 DEP LCT X-20 Y-20 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss 17 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 18 END PGM CIRCULAR MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 233: Beispiel: Vollkreis Kartesisch

    9 C X+0 DR- Kreisendpunkt (=Kreisstartpunkt) anfahren 10 DEP LCT X-40 Y+50 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss 11 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 12 END PGM C-CC MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 234: Bahnbewegungen - Polarkoordinaten

    Kreismittelpunkt/ Pol zum Kreisendpunkts, Drehrichtung Kreisbogen-Endpunkt Kreisbahn mit tangentialem Polarradius, Polarwinkel des Anschluss an vorheriges Kreisendpunkts Konturelement Überlagerung einer Kreisbahn Polarradius, Polarwinkel des mit einer Geraden Kreisendpunkts, Koordinate des Endpunkts in der Werkzeugachse TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 235: Polarkoordinaten-Ursprung: Pol Cc

    Winkel von der Winkel-Bezugsachse zu PR gegen den Uhrzeigersinn: PA>0 Winkel von der Winkel-Bezugsachse zu PR im Uhrzeigersinn: PA<0 NC-Beispielsätze 12 CC X+45 Y+25 13 LP PR+30 PA+0 RR F300 M3 14 LP PA+60 15 LP IPA+60 16 LP PA+180 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 236: Kreisbahn Cp Um Pol Cc

    Polarkoordinaten-Winkel PA: Winkelposition des Kreisbahn-Endpunkts Der Pol ist nicht Mittelpunkt des Konturkreises! NC-Beispielsätze 12 CC X+40 Y+35 13 L X+0 Y+35 RL F250 M3 14 LP PR+25 PA+120 15 CTP PR+30 PA+30 16 L Y+0 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 237: Schraubenlinie (Helix)

    Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Innengewinde Arbeitsrichtung Drehsinn Radiuskorrektur rechtsgängig DR– linksgängig DR– rechtsgängig Z– linksgängig Z– Außengewinde rechtsgängig DR– linksgängig DR– rechtsgängig Z– linksgängig Z– TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 238 Radiuskorrektur gemäß Tabelle eingeben NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen 12 CC X+40 Y+25 13 L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50 15 CP IPA-1800 IZ+5 DR- TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 239: Beispiel: Geradenbewegung Polar

    14 LP PA+180 Punkt 1 anfahren 15 DEP PLCT PR+60 PA+180 R5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 17 END PGM LINEARPO MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 240: Beispiel: Helix

    9 CP IPA+3240 IZ+13.5 DR+ F200 Helix fahren 10 DEP CT CCA180 R+2 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 11 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 12 END PGM HELIX MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 241: Bahnbewegungen - Freie Kontur-Programmierung Fk

    Programmierung FK. Die TNC errechnet die Kontur aus den bekannten Koordinaten-Angaben und unterstützt den Programmier- Dialog mit der interaktiven FK-Grafik. Das Bild rechts oben zeigt eine Bemaßung, die Sie am einfachsten über die FK- Programmierung eingeben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 242 Wenn der erste Satz im FK-Abschnitt ein FCT- oder FLT-Satz ist, müssen Sie davor mindestens zwei NC- Sätze über die grauen Dialog-Tasten programmieren, damit die Anfahrrichtung eindeutig bestimmt ist. Ein FK-Abschnitt darf nicht direkt hinter einer Marke LBL beginnen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 243: Grafik Der Fk-Programmierung

    Mehrdeutigkeit für die nachfolgenden Konturelemente einzuschränken. Ihr Maschinenhersteller kann für die FK-Grafik andere Farben festlegen. Satznummern im Grafikfenster anzeigen Um Satznummern im Grafikfenster anzuzeigen: Softkey ANZEIGEN AUSBLEND. SATZ-NR. auf ANZEIGEN stellen (Softkey-Leiste 3) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 244: Fk-Dialog Eröffnen

    Dialog zur Definition des Pols eröffnen: Softkey FPOL drücken. Die TNC zeigt die Achs-Softkeys der aktiven Bearbeitungsebene Über diese Softkeys die Pol-Koordinaten eingeben Der Pol für die FK-Programmierung bleibt solange aktiv, bis Sie über FPOL einen neuen definieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 245: Geraden Frei Programmieren

    Wenn die Gerade tangential an ein anderes Konturelement anschließt, eröffnen Sie den Dialog mit dem Softkey FLT: Softkeys zur Freien Kontur-Programmierung anzeigen: Taste FK drücken Dialog eröffnen: Softkey FLT drücken Über die Softkeys alle bekannten Angaben in den Satz eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 246: Kreisbahnen Frei Programmieren

    Wenn die Kreisbahn tangential an ein anderes Konturelement anschließt, eröffnen Sie den Dialog mit dem Softkey FCT: Softkeys zur Freien Kontur-Programmierung anzeigen: Taste FK drücken Dialog eröffnen: Softkey FCT drücken Über die Softkeys alle bekannten Angaben in den Satz eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 247: Eingabemöglichkeiten

    Anstiegswinkel enthalten und auf einer iTNC 530 oder älteren TNCs erstellt wurden, sind nicht kompatibel. NC-Beispielsätze 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 AN-45 29 FCT DR- R15 LEN 15 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 248 Mittelpunkt in rechtwinkligen Koordinaten Mittelpunkt in Polarkoordinaten Drehsinn der Kreisbahn Radius der Kreisbahn NC-Beispielsätze 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 249 CLSD geben Sie zusätzlich zu einer anderen Konturangabe im ersten und letzten Satz eines FK-Abschnitts ein. Konturanfang: CLSD+ Konturende: CLSD– NC-Beispielsätze 12 L X+5 Y+35 RL F500 M3 13 FC DR- R15 CLSD+ CCX+20 CCY+35 17 FCT DR- R+15 CLSD- TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 250: Hilfspunkte

    Hilfspunkts neben einer Geraden Abstand des Hilfspunkts zur Geraden X- und Y-Koordinate eines Hilfspunkts neben einer Kreisbahn Abstand des Hilfspunkts zur Kreisbahn NC-Beispielsätze 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 251: Relativ-Bezüge

    Satz N Polarkoordinaten bezogen auf Satz N NC-Beispielsätze 12 FPOL X+10 Y+10 13 FL PR+20 PA+20 14 FL AN+45 15 FCT IX+20 DR- R20 CCA+90 RX 13 16 FL IPR+35 PA+0 RPR 13 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 252 Polarkoordinaten des Kreismittelpunktes bezogen auf Satz N NC-Beispielsätze 12 FL X+10 Y+10 RL 13 FL ... 14 FL X+18 Y+35 15 FL ... 16 FL ... 17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 253: Beispiel: Fk-Programmierung 1

    15 DEP CT CCA90 R+5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 L X-30 Y+0 R0 FMAX 17 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 18 END PGM FK1 MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 254: Beispiel: Fk-Programmierung 2

    17 FC X+0 DR- R30 CCX+30 CCY+30 18 FSELECT 2 19 DEP LCT X+30 Y+30 R5 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 20 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 21 END PGM FK2 MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 255: Beispiel: Fk-Programmierung 3

    25 FC DR+ R50 CCX+65 CCY-75 26 FCT DR- R65 27 FSELECT 1 28 FCT Y+0 DR- R40 CCX+0 CCY+0 29 FSELECT 4 30 DEP CT CCA90 R+5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 256 Programmieren: Konturen programmieren Bahnbewegungen – Freie Kontur-Programmierung FK 31 L X-70 R0 FMAX 32 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 33 END PGM FK3 MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 257: Programmieren: Datenübernahme Aus Cad-Dateien

    Programmieren: Datenübernahme aus CAD-Dateien...

  • Seite 258: Bildschirmaufteilung Cad-Viewer Und Dxf-Konverter

    Bildschirmaufteilung CAD-Viewer und DXF-Konverter Bildschirmaufteilung CAD-Viewer und DXF-Konverter Bildschirmaufteilung CAD-Viewer bzw. DXF- Konverter Wenn Sie den CAD-Viewer bzw. den DXF-Konverter öffnen, steht Ihnen folgende Bildschirmaufteilung zur Verfügung: Bildschirmanzeige Kopfzeile Grafikfenster Listenansichtsfenster Elementinformationsfenster Fußzeile TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 259: Cad-Viewer

    Nachkommastellen die TNC das Konturprogramm erzeugen soll. Grundeinstellung: 4 Nachkommastellen bei mm und 5 Nachkommastellen bei inch Umschalten zwischen verschiedenen Perspektiven der Zeichnung z. B. Oben Auswahl von Drahtmodell aktivieren bzw. Schattierungen aktivieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 260: Dxf-Konverter (Option #42)

    Die TNC unterstützt das am weitesten verbreitete DXF-Format R12 (entspricht AC1009). Die TNC unterstützt kein binäres DXF-Format. Beim Erzeugen der DXF-Datei aus dem CAD- oder Zeichenprogramm darauf achten, dass Sie die Datei im ASCII-Format speichern. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 261: Arbeiten Mit Dem Dxf-Konverter

    Umschalttaste beliebig zwischen den Maschinen-Betriebsarten, den Programmier-Betriebsarten und dem DXF-Konverter hin- und herschalten. Dies ist besonders dann hilfreich, wenn Sie Konturen oder Bearbeitungspositionen durch Kopieren über die Zwischenablage in ein Klartext-Programm einfügen wollen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 262: Dxf-Datei Öffnen

    Gewünschte DXF-Datei wählen Mit Taste ENT übernehmen: Die TNC startet den DXF-Konverter und zeigt den Inhalt der Datei am Bildschirm an. Im Listenansichtsfenster zeigt die TNC die sogenannten Layer (Ebenen) an, im Grafikfenster die Zeichnung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 263: Grundeinstellungen

    Maßeinheit mm und 5 Nachkommastellen bei Maßeinheit inch Umschalten zwischen verschiedenen Perspektiven der Zeichnung z. B. Oben Kontur für eine Drehbearbeitung wählen. Die aktive Bearbeitung ist farblich hervorgehoben (Option #50) Drahtmodell einer 3D-Zeichnung aktivieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 264 Sie die Auflösung auf 3 Nachkommastellen begrenzen. Zusätzlich müssen Sie die Kommentare entfernen, die der DXF- Konverter mit in das Konturprogramm ausgibt. Die TNC zeigt die aktiven Grundeinstellungen in der Fußzeile am Bildschirm an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 265: Layer Einstellen

    Layer wählen und durch Klicken auf das Kontrollkästchen ausblenden. Alternativ die Leertaste benutzen Layer einblenden: Mit der linken Maustaste den gewünschten Layer wählen und durch Klicken auf das Kontrollkästchen ausblenden. Alternativ die Leertaste benutzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 266: Bezugspunkt Festlegen

    Sie das Touchpad oder eine angeschlossene Maus verwenden. Sie können den Bezugspunkt auch noch verändern, wenn Sie die Kontur bereits gewählt haben. Die TNC berechnet die tatsächlichen Konturdaten erst, wenn Sie die gewählte Kontur in ein Konturprogramm speichern. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 267 Wenn die TNC keinen Schnittpunkt berechnen kann, hebt sie ein bereits markiertes Element wieder auf. Ist ein Bezugspunkt festgelegt, so ändert sich die Farbe des Icon Bezugspunkt setzen. Sie können einen Bezugspunkt löschen, indem sie das Icon betätigen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 268: Kontur Wählen Und Speichern

    Listenansichtsfenster oder im Grafikfenster per Mausklick gewählt haben. Layer: zeigt, in welcher Ebene man sich befindet Type: zeigt, um welches Element es sich gerade handelt z. B. Linie Koordinaten: zeigen Startpunkt, Endpunkt eines Elements und ggf. Kreismittelpunkt und Radius TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 269 Klartext-Programm (.H) oder Konturbeschreibung (.HC) Eingabe bestätigen: Die TNC speichert das Konturprogramm in dem gewählten Verzeichnis Wenn Sie noch weitere Konturen wählen wollen: Icon gewählte Elemente deselektieren drücken und nächste Kontur wie zuvor beschrieben wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 270 Wenn das zu verlängernde/zu verkürzende Konturelement eine Gerade ist, dann verlängert/ verkürzt die TNC das Konturelement linear. Wenn das zu verlängernde/zu verkürzende Konturelement ein Kreisbogen ist, dann verlängert/verkürzt die TNC den Kreisbogen zirkular. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 271 Maustaste loslassen, vergrößert die TNC die Ansicht. Um einen beliebigen Bereich schnell zu vergrößern bzw. zu verkleinern: Mausrad nach vorne bzw. nach hinten drehen. Um zur Standardansicht zurückzukehren: Doppelklick mit der rechten Maustaste. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 272: Bearbeitungspositionen Wählen Und Speichern

    Linearsatz mit Zyklusaufruf (L X... Y... M99). Dieses Programm können Sie auch auf alten TNC-Steuerungen übertragen und dort abarbeiten. Die Punktetabelle (.PTN) von der TNC 640 ist nicht kompatible mit der iTNC 530. Das Abarbeiten der Punktetabelle führt zu Problemen und unvorhersehbaren Verhalten.
  • Seite 273 Alternativ können Sie auch den Dateityp wählen Eingabe bestätigen: Die TNC speichert das Kontur- Programm in dem gewählten Verzeichnis Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 274 Alternativ können Sie auch den Dateityp wählen Eingabe bestätigen: Die TNC speichert das Konturprogramm in dem gewählten Verzeichnis Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 275 Alternativ können Sie auch den Dateityp wählen Eingabe bestätigen: Die TNC speichert das Kontur- Programm in dem gewählten Verzeichnis Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 276 Durchmesser gesetzt ist Nächst kleineren gefundenen Durchmesser anzeigen Nächst größeren gefundenen Durchmesser anzeigen Größten gefundenen Durchmesser anzeigen (Grundeinstellung) Die Werkzeugbahn können Sie sich über das Icon Werkzeugbahn anzeigeneinblenden lassen, siehe "Grundeinstellungen", Seite 263. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 277 Um einen beliebigen Bereich schnell zu vergrößern bzw. verkleinern: Mausrad nach vorne bzw. nach hinten drehen. Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 279: Programmieren: Unterprogramme Und Programmteil-Wiederholungen

    Programmieren: Unterprogramme und Programmteil- Wiederholungen...

  • Seite 280: Unterprogramme Und Programmteil-Wiederholungen Kennzeichnen

    Taste LABEL SET. Die Anzahl von eingebbaren Label-Namen ist lediglich durch den internen Speicher begrenzt. Verwenden Sie eine Label-Nummer bzw. einen Label-Namen nicht mehrmals! Label 0 (LBL 0) kennzeichnet ein Unterprogramm-Ende und darf deshalb beliebig oft verwendet werden. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 281: Unterprogramme

    Anfang kennzeichnen: Taste LBL SET drücken Unterprogramm-Nummer eingeben. Wenn Sie LABEL-Namen verwenden wollen: Softkey LBL- NAME drücken, um zur Texteingabe zu wechseln Inhalt eingeben Ende kennzeichnen: Taste LBL SET drücken und Label-Nummer 0 eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 282: Unterprogramm Aufrufen

    Namen, der im definierten String-Parameter angegeben ist Wiederholungen REP mit Taste NO ENT übergehen. Wiederholungen REP nur bei Programmteil-Wiederholungen einsetzen CALL LBL 0 ist nicht erlaubt, da es dem Aufruf eines Unterprogramm-Endes entspricht. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 283: Programmteil-Wiederholungen

    Wiederholung nach der ersten Bearbeitung beginnt. Programmteil-Wiederholung programmieren Anfang kennzeichnen: Taste LBL SET drücken und LABEL-Nummer für den zu wiederholenden Programmteil eingeben. Wenn Sie LABEL -Namen verwenden wollen: Softkey LBL-NAME drücken, um zur Texteingabe zu wechseln Programmteil eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 284: Programmteil-Wiederholung Aufrufen

    Programmteil aufrufen: Taste LBL CALL drücken Programmteil-Nummer des zu wiederholdenden Programmteils eingeben. Wenn Sie LABEL -Namen verwenden wollen: Softkey LBL -NAME drücken, um zur Texteingabe zu wechseln. Anzahl der Wiederholungen REP eingeben, mit Taste ENT bestätigen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 285: Beliebiges Programm Als Unterprogramm

    Programm mit PGM CALL aufrufen Nullpunkttabelle mit SEL TABLE wählen Punktetabelle mit SEL PATTERN wählen Konturprogramm mit SEL CONTOUR wählen Programm mit SEL PGM wählen Zuletzt gewählte Datei mit CALL SELECTED PGM aufrufen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 286: Arbeitsweise

    Sie M2 bzw. M30 durch die Sprungfunktion FN 9: IF +0 EQU +0 GOTO LBL 99 ersetzen, um diesen Programmteil zwingend zu überspringen Das aufgerufene Bearbeitungsprogramm darf keinen Aufruf CALL PGM ins aufrufende Bearbeitungsprogramm enthalten (Endlosschleife) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 287: Beliebiges Programm Als Unterprogramm Aufrufen

    Dialog zur Definition des zu rufenden Programms. Pfadname über die Bildschirmtastatur eingeben, oder Softkey DATEI WÄHLEN drücken: Die TNC blendet ein Auswahlfenster ein, über das Sie das zu rufende Programm wählen können, mit Taste END bestätigen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 288 Das gewählte Programm rufen Sie wie folgt auf: Funktionen zum Programmaufruf wählen: Taste PGM CALL drücken Softkey GEWÄHLTES PROGRAMM AUFRUFEN drücken: Die TNC ruft mit CALL SELECTED PGM das zuletzt gewählte Programm auf. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 289: Verschachtelungen

    Die Verschachtelungstiefe legt fest, wie oft Programmteile oder Unterprogramme weitere Unterprogramme oder Programmteil- Wiederholungen enthalten dürfen. Maximale Verschachtelungstiefe für Unterprogramme: 19 Maximale Verschachtelungstiefe für Hauptprogramm-Aufrufe: 19, wobei ein CYCL CALL wie ein Hauptprogramm-Aufruf wirkt Programmteil-Wiederholungen können Sie beliebig oft verschachteln TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 290: Unterprogramm Im Unterprogramm

    4 Unterprogramm UP1 wird von Satz 40 bis Satz 45 ausgeführt. Ende von Unterprogramm UP1 und Rücksprung ins Hauptprogramm UPGMS 5 Hauptprogramm UPGMS wird von Satz 18 bis Satz 35 ausgeführt. Rücksprung zu Satz 1 und Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 291: Programmteil-Wiederholungen Wiederholen

    4 Programmteil zwischen Satz 35 und Satz 15 wird 1 mal wiederholt (beinhaltet die Programmteil-Wiederholung zwischen Satz 20 und Satz 27) 5 Hauptprogramm REPS wird von Satz 36 bis Satz 50 ausgeführt. Rücksprung zu Satz 1 und Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 292: Unterprogramm Wiederholen

    3 Programmteil zwischen Satz 12 und Satz 10 wird 2 mal wiederholt: Unterprogramm 2 wird 2 mal wiederholt 4 Hauptprogramm UPGREP wird von Satz 13 bis Satz 19 ausgeführt. Rücksprung zu Satz 1 und Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 293: Programmier-Beispiele

    18 L X-20 Y+0 R0 FMAX Freifahren 19 CALL LBL 1 REP 4 Rücksprung zu LBL 1; insgesamt vier Mal 20 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 21 END PGM PGMWDH MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 294: Beispiel: Bohrungsgruppen

    16 L IY+20 R0 FMAX M99 Bohrung 3 anfahren, Zyklus aufrufen 17 L IX-20 R0 FMAX M99 Bohrung 4 anfahren, Zyklus aufrufen 18 LBL 0 Ende des Unterprogramms 1 19 END PGM UP1 MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 295: Beispiel: Bohrungsgruppe Mit Mehreren Werkzeugen

    10 FN 0: Q202 = +5 Neue Zustellung fürs Bohren 11 CALL LBL 1 Unterprogramm 1 für komplettes Bohrbild rufen 12 L Z+250 R0 FMAX 13 TOOL CALL 3 Z S500 Werkzeugaufruf Reibahle TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 296 28 L IY+20 R0 FMAX M99 Bohrung 3 anfahren, Zyklus aufrufen 29 L IX-20 R0 FMAX M99 Bohrung 4 anfahren, Zyklus aufrufen 30 LBL 0 Ende des Unterprogramms 2 31 END PGM UP2 MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 297: Programmieren: Q-Parameter

    Programmieren: Q-Parameter...

  • Seite 298: Prinzip Und Funktionsübersicht

    Parameter wirken nur lokal innerhalb eines Programms 0 - 499 Parameter für den Anwender QR-Parameter Parameter wirken dauerhaft (remanent) auf alle Programme im TNC-Speicher, auch über eine Stromunterbrechung hinaus 0 - 499 Parameter für den Anwender TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 299 HEIDENHAIN empfohlen aber nicht sichergestellt werden kann. Funktionen des Maschinenherstellers bzw. eines Drittanbieters können trotzdem zu Überschneidungen mit dem NC-Programm des Anwenders führen! Beachten Sie hierzu Ihr Maschinenhandbuch bzw. die Dokumentation des Drittanbieters. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 300: Programmierhinweise

    Zahlenformat (Norm IEEE 754). Durch die Verwendung dieses genormten Formats können manche Dezimalzahlen nicht zu 100% exakt binär dargestellt werden (Rundungsfehler). Beachten Sie diesen Umstand insbesondere dann, wenn Sie, berechnete Q-Parameterinhalte bei Sprungbefehlen oder Positionierungen verwenden. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 301: Q-Parameter-Funktionen Aufrufen

    QR an. Mit diesen Softkeys wählen Sie zunächst den gewünschten Parametertyp aus und geben anschließend die Parameter-Nummer ein. Falls Sie eine USB-Tastatur angeschlossen haben, können Sie durch Drücken der Taste Q den Dialog zur Formeleingabe direkt öffnen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 302: Teilefamilien - Q-Parameter Statt Zahlenwerte

    Parameter einen entsprechenden Zahlenwert zu. Beispiel: Zylinder mit Q-Parametern Zylinder-Radius: R = Q1 Zylinder-Höhe: H = Q2 Zylinder Z1: Q1 = +30 Q2 = +10 Zylinder Z2: Q1 = +10 Q2 = +50 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 303: Konturen Durch Mathematische Funktionen Beschreiben

    Wurzel aus einer Zahl ziehen und zuweisen Verboten: Wurzel aus negativem Wert! Rechts vom „=“-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie mit Vorzeichen versehen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 304: Grundrechenarten Programmieren

    12 (Nummer des Q-Parameters) eingeben und mit Taste ENT bestätigen. 1. WERT ODER PARAMETER? Q5 als ersten Wert eingeben und mit Taste ENT bestätigen. 2. WERT ODER PARAMETER? 7 als zweiten Wert eingeben und mit Taste ENT bestätigen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 305: Winkelfunktionen

    Länge aus zwei Werten bilden und zuweisen FN 13: WINKEL z. B. FN 13: Q20 = +25 ANG-Q1 Winkel mit arctan aus zwei Seiten oder sin und cos des Winkels (0 < Winkel < 360°) bestimmen und zuweisen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 306: Kreisberechnungen

    Nebenachse (Y bei Spindelachse Z) im Parameter Q21 und den Kreisradius im Parameter Q22 ab. Beachten Sie, dass FN 23 und FN 24 neben dem Ergebnisparameter auch die zwei folgenden Parameter automatisch überschreiben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 307: Wenn/Dann-Entscheidungen Mit Q-Parametern

    (engl.): Wenn (engl. equal): Gleich (engl. not equal): Ungleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu UNDEFINED (engl. undefined): Undefiniert DEFINED (engl. defined): Definiert TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 308: Wenn/Dann-Entscheidungen Programmieren

    Wert oder Parameter, Sprung zu angegebenem Label FN 12: WENN KLEINER, SPRUNG z. B. FN 12: IF+Q5 LT+0 GOTO LBL “ANYNAME“ Wenn erster Wert oder Parameter kleiner als zweiter Wert oder Parameter, Sprung zu angegebenem Label TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 309: Q-Parameter Kontrollieren Und Ändern

    Wenn Sie lokale, globale oder String-Parameter kontrollieren oder ändern wollen, drücken Sie den Softkey PARAMETER ANZEIGEN Q QL QR QS. Die TNC zeigt dann den jeweiligen Parametertyp. Die zuvor beschriebenen Funktionen gelten ebenso. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 310 0.00001745 an. Sehr große bzw. sehr kleine Werte zeigt die Steuerung in der Exponentialschreibweise an. Das Ergebnis von Q1 = COS 89.999 * 0.001 zeigt die Steuerung als +1.74532925e-08 an, wobei e-08 dem Faktor 10 entspricht. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 311: Zusätzliche Funktionen

    Q-Parameter oder QS- Parameter in ein rufendes Programm exportieren FN 26: TABOPEN Frei definierbare Tabelle öffnen FN 27: TABWRITE In eine frei definierbare Tabelle schreiben FN 28: TABREAD Aus einer frei definierbaren Tabelle lesen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 312: Fn 14: Error - Fehlermeldungen Ausgeben

    Mit der Funktion FN 14: ERROR können Sie programmgesteuert Fehlermeldungen ausgeben lassen, die vom Maschinenhersteller bzw. von HEIDENHAIN vorgegeben sind: Wenn die TNC im Programmlauf oder Programm-Test zu einem Satz mit FN 14: ERROR kommt, so unterbricht sie und gibt eine Meldung aus.
  • Seite 313 Zapfen zu groß: Nacharbeit 1.A. 1057 Zapfen zu groß: Nacharbeit 2.A. 1058 TCHPROBE 425: Fehler Größtmaß 1059 TCHPROBE 425: Fehler Kleinstmaß 1060 TCHPROBE 426: Fehler Größtmaß 1061 TCHPROBE 426: Fehler Kleinstmaß 1062 TCHPROBE 430: Durchm. zu groß TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 314 1094 Werkzeug-Name nicht erlaubt 1095 Software-Option nicht aktiv 1096 Restore Kinematik nicht möglich 1097 Funktion nicht erlaubt 1098 Rohteilmaße widersprüchlich 1099 Messposition nicht erlaubt 1100 Kinematik-Zugriff nicht möglich 1101 Messpos. nicht im Verfahrbereich TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 315 Fehler-Nummer Text 1102 Presetkompensation nicht möglich 1103 Werkzeug-Radius zu groß 1104 Eintauchart nicht möglich 1105 Eintauchwinkel falsch definiert 1106 Öffnungswinkel nicht definiert 1107 Nutbreite zu groß 1108 Maßfaktoren nicht gleich 1109 Werkzeug-Daten inkonsistent TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 316: Fn16: F-Print - Texte Und Q-Parameter-Werte Formatiert Ausgeben

    Format für Q-Parameter festlegen: 9 Stellen insgesamt (incl. Dezimalpunkt), davon 3 Nachkomma-Stellen, Long, Floating (Dezimalzahl) Format für Textvariable Format für Ganzzahl (Integer) Trennzeichen zwischen Ausgabeformat und Parameter Satzendezeichen, schließt eine Zeile ab Zeilenumbruch TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 317 Text nur bei Dialogspr. Polnisch ausgeben L_PORTUGUE Text nur bei Dialogspr. Portugiesisch ausgeben L_HUNGARIA Text nur bei Dialogspr. Ungarisch ausgeben L_SLOVENIAN Text nur bei Dialogspr. Slowenisch ausgeben L_ALL Text unabhängig von der Dialogsprache ausgeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 318 Dateinamen angeben, dann speichert die TNC die Protokolldatei in dem Verzeichnis, in dem das NC- Programm mit der FN16-Funktion steht. In den Anwender-Parametern fn16DefaultPath und fn16DefaultPathSim (Programm-Test) können Sie einen Standard-Pfad für die Ausgabe von Protokoll- Dateien definieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 319 Name des Zielpfades in der FN 16-Funktion vollständig angeben: 96 FN 16: F-PRINT TNC:\MSK\MSK1.A / PC325:\LOG\PRO1.TXT Wenn Sie mehrmals im Programm dieselbe Datei ausgeben, dann hängt die TNC alle Texte innerhalb der Zieldatei hinter bereits ausgegebene Texte an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 320: Fn 18: Sysread - Systemdaten Lesen

    0=X, 1=Y, 2=Z, 6=U, 7=V, 8=W Programmierte Spindeldrehzahl Aktiver Spindelzustand: -1=undefiniert, 0=M3 aktiv, 1=M4 aktiv, 2=M5 nach M3, 3=M5 nach M4 Getriebestufe Kühlmittelzustand: 0=aus, 1=ein Aktiver Vorschub Index des vorbereiteten Werkzeugs Index des aktiven Werkzeugs Kanaldaten, 25 Kanalnummer TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 321 Daten aus der Werkzeug- WKZ-Nr. Werkzeuglänge Tabelle, 50 WKZ-Nr. Werkzeugradius WKZ-Nr. Werkzeugradius R2 WKZ-Nr. Aufmaß Werkzeuglänge DL WKZ-Nr. Aufmaß Werkzeugradius DR WKZ-Nr. Aufmaß Werkzeugradius DR2 WKZ-Nr. Werkzeug gesperrt (0 oder 1) WKZ-Nr. Nummer des Schwesterwerkzeugs TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 322 WKZ-Nr Zeitstempel der letzten Verwendung Daten aus der Platz-Tabelle, Platz-Nr. Werkzeug-Nummer Platz-Nr. Sonderwerkzeug: 0=nein, 1=ja Platz-Nr. Festplatz: 0=nein, 1=ja Platz-Nr. gesperrter Platz: 0=nein, 1=ja Platz-Nr. PLC-Status Werkzeug-Platz, 52 WKZ-Nr Platznummer P WKZ-Nr Magazinnummer TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 323 Aktive Länge Aufmaß 2 = mit Aufmaß 3 = mit Aufmaß Aufmaß aus TOOL CALL 1 = ohne Verrundungsradius R2 Aufmaß 2 = mit Aufmaß 3 = mit Aufmaß Aufmaß aus TOOL CALL TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 324 3D-ROT A-Achse 3D-ROT B-Achse 3D-ROT C-Achse Bearbeitungsebene Schwenken aktiv/inaktiv (-1/0) in einer Programmlauf-Betriebsart Bearbeitungsebene Schwenken aktiv/inaktiv (-1/0) in einer manuellen Betriebsart Aktive Nullpunkt- X-Achse Verschiebung, 220 Y-Achse Z-Achse A-Achse B-Achse C-Achse U-Achse V-Achse W-Achse TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 325 Aktuelle Position im aktiven X-Achse Koordinatensystem, 270 Y-Achse Z-Achse A-Achse B-Achse C-Achse U-Achse V-Achse W-Achse Interpretation der 1 bis 3 Koordinaten beziehen sich auf: Koordinaten im Drehbetrieb, (X, Y, Z) 0 = Durchmesser, -1 = Radius TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 326 Zeile in der Tastsystem-Tabelle Mittelpunkt Hauptachse (REF-System) Mittelpunkt Nebenachse (REF-System) Mittelpunkt Werkzeugachse (REF-System) Teller-Radius Eilgang Messvorschub bei stehender Spindel Messvorschub bei drehender Spindel Maximaler Messweg Sicherheitsabstand für Längenmessung Sicherheitsabstand für Radiusmessung Spindeldrehzahl Antastrichtung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 327 Werkzeugradius R Werkzeugradius R2 Aufmaß Werkzeuglänge DL Aufmaß Werkzeugradius DR Aufmaß Werkzeugradius DR2 Werkzeug gesperrt TL 0 = Nicht gesperrt, 1 = Gesperrt Nummer des Schwesterwerkzeugs RT Maximale Standzeit TIME1 Maximale Standzeit TIME2 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 328 Radiuskorrektur im MDI bei achsparallelen Verfahrsätzen erlaubt 0 = nicht erlaubt, 1 = erlaubt Beispiel: Wert des aktiven Maßfaktors der Z-Achse an Q25 - zuweisen 55 FN 18: SYSREAD Q25 = ID210 NR4 IDX3 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 329: Fn 19: Plc - Werte An Plc Übergeben

    NC-Programm tatsächlich diesen Satz erreicht hat. Beispiel: Interne Vorausrechnung anhalten, aktuelle Position in der X-Achse lesen 32 FN 20: WAIT FOR SYNC 33 FN 18: SYSREAD Q1 = ID270 NR1 IDX1 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 330: Fn 29: Plc - Werte An Plc Übergeben

    Q-Parameter an die PLC übergeben. FN 37: EXPORT Diese Funktion dürfen Sie nur in Abstimmung mit Ihrem Maschinenhersteller verwenden! Die Funktion FN 37: EXPORT benötigen Sie, wenn Sie eigene Zyklen erstellen und in die TNC einbinden möchten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 331: Tabellenzugriffe Mit Sql-Anweisungen

    Zeilen und Spalten aufnimmt. (Result-set = englisch Ergebnismenge). Synonym: Mit diesem Begriff wird ein Name für eine Tabelle bezeichnet, der statt Pfad- und Dateinamen verwendet wird. Synonyme werden vom Maschinen-Hersteller in den Konfigurationsdaten festgelegt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 332: Eine Transaktion

    Sie können mehrere Transaktionen parallel zueinander bearbeiten. Schließen Sie eine begonnene Transaktion unbedingt ab – auch wenn Sie ausschließlich lesende Zugriffe verwenden. Nur so ist gewährleistet, dass Änderungen/Ergänzungen nicht verloren gehen, Sperren aufgehoben werden und der Result-set freigegeben wird. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 333 Spalten gebunden (zugeordnet). Spalten, die nicht an Q-Parameter gebunden sind, werden bei den Lese-/ Schreibvorgängen nicht berücksichtigt. Wird mit SQL INSERT... eine neue Tabellen-Zeile generiert, werden Spalten, die nicht an Q-Parameter gebunden sind, mit Default- Werten belegt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 334: Sql-Anweisungen Programmieren

    Tabellenzeilen aus dem Result-set in die Tabelle transferieren und Transaktion abschließen. SQL UPDATE Daten aus den Q-Parametern in eine vorhandene Tabellenzeile des Result-set ablegen SQL INSERT Daten aus den Q-Parametern in eine neue Tabellenzeile im Result-set ablegen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 335: Sql Bind

    . ein. Tabellen-Name: Synonym oder Pfad- und Dateinamen dieser Tabelle. Das Synonym wird direkt eingetragen – Pfad- und Dateiname werden in einfache Anführungszeichen eingeschlossen. Spalten-Bezeichnung: in den Konfigurationsdaten festgelegte Bezeichnung der Tabellen-Spalte TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 336: Sql Select

    – Pfad- und Tabellen-Name werden in einfache Anführungszeichen eingeschlossen (siehe Beispiele)des SQL -Befehls, Bezeichnungen der zu transferierenden Tabellen-Spalten – mehrere Spalten durch , trennen (siehe Beispiele). Für alle hier angegebenen Spalten müssen Q-Parameter gebunden werden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 337 Zeilen werden für den schreibenden Zugriff anderer Prozesse gesperrt Bedingung Programmierung gleich = == ungleich != <> kleiner < kleiner oder gleich <= größer > größer oder gleich >= Mehrere Bedingungen verknüpfen: Logisches UND Logisches ODER TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 338: Sql Fetch

    Sie den Index nicht an, wird die erste Zeile (n=0) gelesen. Die Zeilen-Nummer wird direkt angegeben oder Sie Zeilen-Nummer wird direkt programmieren den Q-Parameter, der den Index programmiert enthält..30 SQL FETCH Q1HANDLE Q5 INDEX5 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 339: Sql Update

    . . . Datenformat) Datenbank: SQL-Zugriffs-ID: Q-Parameter, mit dem 20 SQL Q5 "SELECTMESS_NR,MESS_X,MESS_Y, Handle zur Identification des Result-sets (siehe MESS_Z FROM TAB_EXAMPLE" auch SQL SELECT)..40 SQL INSERTQ1 HANDLE Q5 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 340: Sql Commit

    Identification des Result-sets (siehe auch SQL SELECT). Datenbank: Index zu SQL-Ergebnis: Zeile, die im Result-set bleiben soll. Die Zeilen-Nummer wird direkt angegeben oder Sie programmieren den Q- Parameter, der den Index enthält. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 341: Formel Direkt Eingeben

    Umkehrfunktion des Cosinus; Winkel bestimmen aus dem Verhältnis Ankathete/ Hypotenuse z. B. Q11 = ACOS Q40 Arcus-Tangens Umkehrfunktion des Tangens; Winkel bestimmen aus dem Verhältnis Gegenkathete/ Ankathete z. B. Q12 = ATAN Q50 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 342 B. Q12 = SGN Q50 Wenn Rückgabewert Q12 = 1, dann Q50 >= 0 Wenn Rückgabewert Q12 = -1, dann Q50 < 0 Modulowert (Divisionsrest) berechnen z. B. Q12 = 400 % 360 Ergebnis: Q12 = 40 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 343: Rechenregeln

    2 Rechenschritt 3 mit 3 potenzieren = 27 3 Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 344: Eingabe-Beispiel

    Softkey-Leiste weiterschalten und Arcus-Tangens- Funktion wählen. Softkey-Leiste weiterschalten und Klammer öffnen. 12 (Q-Parameter Nummer) eingeben. Division wählen. 13 (Q-Parameter Nummer) eingeben. Klammer schließen und Formel-Eingabe beenden. NC-Beispielsatz 37 Q25 = ATAN (Q12/Q13) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 345: String-Parameter

    Wenn Sie die Funktion STRING FORMEL verwenden, ist das Ergebnis der durchgeführten Rechenoperation immer ein String. Wenn Sie die Funktion FORMEL verwenden, ist das Ergebnis der durchgeführten Rechenoperation immer ein numerischer Wert. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 346: String-Parameter Zuweisen

    || an Mit Taste ENT bestätigen Nummer des String-Parameters eingeben, in dem zweite Teilstring gespeichert ist, mit Taste ENT bestätigen Vorgang wiederholen, bis Sie alle zu verkettenden Teilstrings gewählt haben, mit Taste END beenden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 347: Numerischen Wert In Einen String-Parameter Umwandeln

    Taste ENT bestätigen Klammerausdruck mit Taste ENT schließen und Eingabe mit Taste END beenden Beispiel: Parameter Q50 in String-Parameter QS11 umwandeln, 3 Dezimalstellen verwenden 37 QS11 = TOCHAR ( DAT+Q50 DECIMALS3 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 348: Teilstring Aus Einem String-Parameter Kopieren

    0. Stelle beginnt. Beispiel: Aus dem String-Parameter QS10 ist ab der dritten Stelle (BEG2) ein vier Zeichen langer Teilstring (LEN4) zu lesen 37 QS13 = SUBSTR ( SRC_QS10 BEG2 LEN4 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 349: String-Parameter In Einen Numerischen Wert Umwandeln

    TNC wandeln soll, mit Taste ENT bestätigen Klammerausdruck mit Taste ENT schließen und Eingabe mit Taste END beenden Beispiel: String-Parameter QS11 in einen numerischen Parameter Q82 umwandeln 37 Q82 = TONUMB ( SRC_QS11 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 350: Prüfen Eines String-Parameters

    TNC die erste Stelle zurück, an der sie den Teilstring findet. Beispiel: QS10 durchsuchen auf den in Parameter QS13 gespeicherten Text. Suche ab der dritten Stelle beginnen 37 Q50 = INSTR ( SRC_QS10 SEA_QS13 BEG2 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 351: Länge Eines String-Parameters Ermitteln

    TNC die Länge ermitteln soll, mit Taste ENT bestätigen Klammerausdruck mit Taste ENT schließen und Eingabe mit Taste END beenden Beispiel: Länge von QS15 ermitteln 37 Q52 = STRLEN ( SRC_QS15 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 352: Alphabetische Reihenfolge Vergleichen

    -1: Der erste QS-Parameter liegt alphabetisch dem zweiten QS-Parameter +1: Der erste QS-Parameter liegt alphabetisch hinter dem zweiten QS-Parameter Beispiel: Alphabetische Reihenfolge von QS12 und QS14 vergleichen 37 Q52 = STRCOMP ( SRC_QS12 SEA_QS14 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 353: Maschinenparameter Lesen

    Attribut, Entität und Key definieren. Folgende Parameter werden im Dialog der Funktion CFGREAD abgefragt: KEY_QS: Gruppenname (Key) des Maschinenparameters TAG_QS: Objektname (Entität) des Maschinenparameters ATR_QS: Name (Attribut) des Maschinenparameters IDX: Index des Maschinenparameters TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 354 14 DECLARE STRINGQS11 = "" String-Parameter für Key zuweisen 15 DECLARE STRINGQS12 = "CFGDISPLAYDATA" String-Parameter für Entität zuweisen 16 DECLARE STRINGQS13 = "AXISDISPLAYORDER" String-Parameter für Parameter-Namen zuweisen 17 QS1 = Maschinenparameter auslesen CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 IDX3 ) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 355 14 DECLARE STRINGQS11 = "CH_NC" String-Parameter für Key zuweisen 15 DECLARE STRINGQS12 = "CFGGEOCYCLE" String-Parameter für Entität zuweisen 16 DECLARE STRINGQS13 = "POCKETOVERLAP" String-Parameter für Parameter-Namen zuweisen 17 Q50 = CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 ) Maschinenparameter auslesen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 356: Vorbelegte Q-Parameter

    Werkzeugachse ab: Werkzeugachse Parameter-Wert Keine Werkzeugachse definiert Q109 = –1 X-Achse Q109 = 0 Y-Achse Q109 = 1 Z-Achse Q109 = 2 U-Achse Q109 = 6 V-Achse Q109 = 7 W-Achse Q109 = 8 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 357 Parameter-Wert Metrisches System (mm) Q113 = 0 Zoll-System (inch) Q113 = 1 Werkzeug-Länge: Q114 Der aktuelle Wert der Werkzeuglänge wird Q114 zugewiesen. Die TNC speichert die aktive Werkzeuglänge auch über eine Stromunterbrechung hinaus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 358: Koordinaten Nach Antasten Während Des Programmlaufs

    Ist-Sollwert-Abweichung bei automatischer Werkzeugvermessung mit dem TT 130 Ist-Soll-Abweichung Parameter-Wert Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit Werkstück- Winkeln: von der TNC berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 359: Messergebnisse Von Tastsystem-Zyklen (Siehe Benutzer-Handbuch Zyklenprogrammierung)

    Q165 Gemessene Länge Q166 Lage der Mittelachse Q167 Ermittelte Raumwinkel Parameter-Wert Drehung um die A-Achse Q170 Drehung um die B-Achse Q171 Drehung um die C-Achse Q172 Werkstück-Status Parameter-Wert Q180 Nacharbeit Q181 Ausschuss Q182 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 360 Nummer des zuletzt aktiven Messzyklus Q198 Status Werkzeugvermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/ Q199 = 2,0 RBREAK überschritten) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 361: Beispiel: Ellipse

    22 CYCL DEF 7.2 Y+Q2 23 CYCL DEF 10.0 DREHUNG Drehlage in der Ebene verrechnen 24 CYCL DEF 10.1 ROT+Q8 25 Q35 = (Q6 -Q5) / Q7 Winkelschritt berechnen 26 Q36 = Q5 Startwinkel kopieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 362 42 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung rücksetzen 43 CYCL DEF 7.1 X+0 44 CYCL DEF 7.2 Y+0 45 L Z+Q12 R0 FMAX Auf Sicherheits-Abstand fahren 46 LBL 0 Unterprogramm-Ende 47 END PGM ELLIPSE MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 363: Beispiel: Zylinder Konkav Mit Radiusfräser

    16 L Z+250 R0 FMAX Werkzeug freifahren 17 CALL LBL 10 Bearbeitung aufrufen 18 FN 0: Q10 = +0 Aufmaß rücksetzen 19 CALL LBL 10 Bearbeitung aufrufen 20 L Z+100 R0 FMAX M2 Werkzeug freifahren, Programm-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 364 48 CYCL DEF 10.1 ROT+0 49 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung rücksetzen 50 CYCL DEF 7.1 X+0 51 CYCL DEF 7.2 Y+0 52 CYCL DEF 7.3 Z+0 53 LBL 0 Unterprogramm-Ende 54 END PGM ZYLIN TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 365: Beispiel: Kugel Konvex Mit Schaftfräser

    27 FN 1: Q16 = +Q6 + -Q10 Aufmaß berücksichtigen beim Kugelradius 28 CYCL DEF 7.0 NULLPUNKT Nullpunkt ins Zentrum der Kugel verschieben 29 CYCL DEF 7.1 X+Q1 30 CYCL DEF 7.2 Y+Q2 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 366 53 CYCL DEF 10.1 ROT+0 54 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung rücksetzen 55 CYCL DEF 7.1 X+0 56 CYCL DEF 7.2 Y+0 57 CYCL DEF 7.3 Z+0 58 LBL 0 Unterprogramm-Ende 59 END PGM KUGEL MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 367: Programmieren: Zusatz-Funktionen

    Programmieren: Zusatz-Funktionen...

  • Seite 368: Zusatz-Funktionen M Und Stopp Eingeben

    Ein programmierter STOPP-Satz unterbricht den Programmlauf bzw. den Programm-Test, z. B. für eine Werkzeugüberprüfung. In einem STOPP-Satz können Sie eine Zusatz-Funktion M programmieren: Programmlauf-Unterbrechung programmieren: Taste STOPP drücken Zusatz-Funktion M eingeben NC-Beispielsätze 87 STOP M6 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 369: Übersicht

    ■ Spindel HALT ■ Werkzeugwechsel Spindel HALT Programmlauf HALT ■ Kühlmittel EIN ■ Kühlmittel AUS ■ Spindel EIN im Uhrzeigersinn Kühlmittel EIN ■ Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein ■ wie M2 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 370: Zusatz-Funktionen Für Koordinatenangaben

    M91-Position programmiert, dann beziehen sich die Koordinaten auf die aktuelle Werkzeugposition. Die TNC zeigt die Koordinatenwerte bezogen auf den Maschinen- Nullpunkt an. In der Statusanzeige schalten Sie die Koordinaten- Anzeige auf REF , siehe "Statusanzeigen", Seite 78. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 371 M91/M92 in der Betriebsart Programm-Test Um M91/M92-Bewegungen auch grafisch simulieren zu können, müssen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe "Rohteil im Arbeitsraum darstellen ", Seite 596. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 372 Koordinaten-System ausgeführt, dies kann bei Bearbeitungszyklen mit absoluter Vorpositionierung zu Problemen führen. Die Funktion M130 ist nur erlaubt, wenn die Funktion Bearbeitungsebene Schwenken aktiv ist. Wirkung M130 ist satzweise wirksam in Geraden-Sätzen ohne Werkzeugradiuskorrektur. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 373: Zusatz-Funktionen Für Das Bahnverhalten

    Kleine Konturstufe 13 und 14 bearbeiten 15 L IX+100 ... Konturpunkt 15 anfahren 16 L IY+0.5 ... R... F... M97 Kleine Konturstufe 15 und 16 bearbeiten 17 L X... Y... Konturpunkt 17 anfahren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 374: Offene Konturecken Vollständig Bearbeiten: M98

    M98 wirkt nur in den Programmsätzen, in denen M98 programmiert ist. M98 wird wirksam am Satz-Ende. NC-Beispielsätze Nacheinander Konturpunkte 10, 11 und 12 anfahren: 10 L X... Y... RL F 11 L X... IY... M98 12 L IX+ ... TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 375: Vorschubfaktor Für Eintauchbewegungen: M103

    Vorschub beim Eintauchen beträgt 20% des Ebenenvorschubs. Tatsächlicher Bahnvorschub (mm/min): 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21 L IX+50 22 L Z+5 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 376: Vorschub In Millimeter/Spindel-Umdrehung: M136

    Programm festgelegten Vorschub F in Millimeter/ Spindel-Umdrehung. Wenn Sie die Drehzahl über den Spindel- Override verändern, passt die TNC den Vorschub automatisch an. Wirkung M136 wird wirksam am Satz-Anfang. M136 heben Sie auf, indem Sie M137 programmieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 377: Vorschubgeschwindigkeit Bei Kreisbögen: M109

    Vorschub-Anpassung auch bei Kreisbögen innerhalb dieser Bearbeitungszyklen. Am Ende oder nach Abbruch eines Bearbeitungszyklus wird der Ausgangszustand wieder hergestellt. Wirkung M109 und M110 werden wirksam am Satz-Anfang. M109 und M110 setzen Sie mit M111 zurück. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 378 Radiuskorrektur mit R0 aufheben M120 LA0 programmieren M120 ohne LA programmieren mit PGM CALL ein anderes Programm aufrufen mit Zyklus 19 oder mit der PLANE-Funktion die Bearbeitungsebene schwenken M120 wird wirksam am Satz-Anfang. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 379 Funktion DEP LCT verwenden; der Satz mit DEP LCT darf nur Koordinaten der Bearbeitungsebene enthalten Vor Verwendung der nachfolgend aufgeführte Funktionen müssen Sie M120 und die Radiuskorrektur aufheben: Zyklus 32 Toleranz Zyklus 19 Bearbeitungsebene PLANE-Funktion M114 M128 FUNCTION TCPM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 380: Handrad-Positionierung Während Des Programmlaufs Überlagern: M118

    M118 wirkt im geschwenkten Koordinatensystem, wenn Sie Schwenken der Bearbeitungsebene für den manuellen Betrieb aktivieren. Falls Bearbeitungsebene Schwenken für den manuellen Betrieb inaktiv ist, wirkt das Original- Koordinatensystem. M118 wirkt auch in der Betriebsart Positionieren mit Handeingabe! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 381 Überlagerung auch in der momentan aktiven Werkzeugachsrichtung ausführen. Hierzu müssen Sie in der Funktion M118 mindestens die Spindelachse mit dem erlaubten Verfahbereich definieren (z. B. M118 Z5) und am Handrad die Achse VT wählen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 382: Rückzug Von Der Kontur In Werkzeugachsrichtung

    Handradüberlagerung M118 die Position einer Drehachse verändern und nachfolgend M140 ausführen, ignoriert die TNC bei der Rückzugsbewegung die überlagerten Werte. Dadurch können bei Maschinen mit Drehachsen im Kopf unerwünschte Bewegungen bzw. Kollisionen entstehen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 383 Fortführung des NC-Programms erlaubt. Wenn Sie M140 MB MAX benötigen, müssen Sie eine Kinematik ohne definierte Kollisionskörper wählen. Beachten Sie hierbei, dass mit einer Kinematik ohne definierte Kollisionskörper die Kollisionsüberwachung nicht möglich ist! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 384: Tastsystem-Überwachung Unterdrücken: M141

    Sie das Tastsystem in die richtige Richtung freifahren. M141 wirkt nur in Verfahrbewegungen mit Geraden- Sätzen. Wirkung M141 wirkt nur in dem Programmsatz, in dem M141 programmiert ist. M141 wird wirksam am Satz-Anfang. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 385: Grunddrehung Löschen: M143

    Die TNC löscht eine programmierte Grunddrehung im NC- Programm. Die Funktion M143 ist bei einem Satzvorlauf nicht erlaubt. Wirkung M143 wirkt nur in dem Programmsatz, in dem M143 programmiert ist. M143 wird wirksam am Satz-Anfang. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 386: Werkzeug Bei Nc-Stopp Automatisch Von Der Kontur Abheben: M148

    Werkzeug abgehoben werden soll im Maschinenparameter CfgLiftOff. Zudem können Sie im Maschinenparameter CfgLiftOff die Funktion generell inaktiv setzen. Wirkung M148 wirkt solange, bis die Funktion mit M149 deaktiviert wird. M148 wird wirksam am Satz-Anfang, M149 am Satz-Ende. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 387: Ecken Verrunden: M197

    Mit M197 verringert sich der Eckenradius, die Ecke verschleift weniger und die Verfahrbewegung wird trotzdem noch weich ausgeführt. Wirkung Die Funktion M197 ist satzweise wirksam und wirkt nur an Außenecken. NC-Beispielssätze L X... Y... RL M197 DL0.876 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 389: Programmieren: Sonderfunktionen

    Programmieren: Sonderfunktionen...

  • Seite 390: Übersicht Sonderfunktionen

    Strukturübersicht mit allen zur Verfügung stehenden Funktionen. In der Baumstruktur können Sie schnell mit dem Cursor oder der Maus navigieren und Funktionen wählen. Im rechten Fenster zeigt die TNC die Onlinehilfe zu den jeweiligen Funktionen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 391: Menü Programmvorgaben

    Einfache Konturformel definieren Siehe Benutzer- Handbuch Zyklen Konturdefinition wählen Siehe Benutzer- Handbuch Zyklen Komplexe Konturformel Siehe definieren Benutzer- Handbuch Zyklen Regelmäßige Siehe Bearbeitungsmuster definieren Benutzer- Handbuch Zyklen Punkte-Datei mit Siehe Bearbeitungspositionen wählen Benutzer- Handbuch Zyklen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 392: Menü Verschiedene Klartext-Funktionen Definieren

    Parallelachsen U, V, W festlegen Adaptive Vorschubregelung AFC Seite 400 definieren Koordinaten-Transformationen Seite 420 definieren String-Funktionen definieren Seite 345 Verweilzeit definieren Seite 433 Dynamische Seite 393 Kollisionsüberwachung DCM definieren Kommentar einfügen Seite 142 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 393: Funktion

    Dabei geht die TNC immer von zylindrischen Werkzeugen aus und berücksichtigt ausschließlich die in der Werkzeugtabelle eingetragenen Längen, Radien und die entsprechenden Aufmaße. Stufenwerkzeuge überwacht die TNC ebenfalls entsprechend der Definitionen in der Werkzeugtabelle. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 394: Grafische Darstellung Der Kollisionskörper

    Grafische Darstellung der Kollisionskörper Aktivieren Sie die grafische Darstellung der Kollisionskörper wie folgt: Beliebige Maschinenbetriebsart wählen Bildschirm-Umschalttaste drücken Gewünschte Bildschirm-Aufteilung wählen Sie können die Darstellung der Kollisionsobjekte bei Bedarf mit Hilfe von Softkeys anpassen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 395 Um einen beliebigen Bereich schnell zu vergrößern bzw. zu verkleinern: Mausrad nach vorne bzw. nach hinten drehen. Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 396: Kollisionsüberwachung In Den Manuellen Betriebsarten

    Wenn Sie die Bildschirm-Aufteilung so wählen, dass Sie rechts die Kollisionskörper sehen, stellt die TNC die kollidierenden Objekte zusätzlich rot dar. Die TNC überwacht Bewegungen satzweise. Die TNC unterbricht den Programmlauf mit einer Kollisionswarnung in dem Satz, der eine Kollision verursachen würde. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 397 Koppelung mehrerer Achsen erfordern, wie z. B. beim Exzenterdrehen. Die TNC kann keine Kollisionsüberwachung durchführen, wenn mindestens eine Achse im Schleppbetrieb oder nicht referenziert ist. Beachten Sie außerdem die allgemein gültigen Einschränkungen, siehe "Funktion", Seite 393 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 398: Kollisionsüberwachung Aktivieren Und Deaktivieren

    Handeingabe, Programmlauf Einzelsatz und Programmlauf Satzfolge Manueller Betrieb: Manueller Betrieb und El. Handrad Taste GOTO drücken Zustand wählen, der für die gewählten Betriebsarten gelten soll: Inaktiv: Kollisionsüberwachung deaktivieren Aktiv: Kollisionsüberwachung aktivieren Softkey OK drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 399 "Kollisionsüberwachung dauerhaft manuell aktivieren und deaktivieren", Seite 398 Symbole In der Statusanzeige zeigen Symbole den Zustand der Kollisionsüberwachung: Symbol Funktion Kollisionsüberwachung aktiv Kollisionsüberwachung ist nicht verfügbar Kollisionsüberwachung ist nicht aktiv TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 400: Anwendung

    Auf diese Weise lassen sich negative Auswirkungen auf Werkzeug, Werkstück und Maschine vermeiden, die durch sich ändernde Schnittbedingungen entstehen können. Schnittbedingungen ändern sich insbesondere durch: Werkzeugverschleiß Schwankende Schnitttiefen, die vermehrt bei Gussteilen auftreten Härteschwankungen, die durch Materialeinschlüsse entstehen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 401 TNC eine Abschaltreaktion durch. Dadurch lassen sich Folgeschäden nach Fräserbruch oder Fräserverschleiß verhindern. Schonung der Maschinenmechanik Durch rechtzeitige Vorschubreduzierung bzw. durch entsprechende Abschaltreaktionen lassen sich Überlastschäden an der Maschine vermeiden TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 402: Afc-Grundeinstellungen Definieren

    Die Überlastreaktion führt die TNC aus, wenn bei aktiver Regelung die maximale Spindelleistung für mehr als 1 Sekunde überschritten und dabei gleichzeitig der von Ihnen definierte Mindestvorschub unterschritten wird. Gewünschte Funktion über die ASCII-Tastatur eingeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 403 Taste ENT bestätigen: Die Neue Datei AFC.TAB TNC blendet eine Liste mit Tabellen-Formaten ein wählen und mit Taste ENT bestätigen: Tabellenformat AFC.TAB Die TNC legt die Tabelle mit der Regeleinstellung Standard an TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 404 Werten durchgeführt haben, schreibt die TNC einen * vor die Regeleinstellung in der Spalte AFC. Neben den Daten aus der Tabelle AFC.TAB, siehe "AFC-Grundeinstellungen definieren", Seite 402, speichert die TNC noch folgende zusätzliche Informationen in die Datei <name>.H.AFC.DEP: TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 405 L: Beim nächsten Abarbeiten erfolgt für diesen Bearbeitungsabschnitt ein Lernschnitt, bereits eingetragene Werte in dieser Zeile werden von der TNC überschrieben C: Lernschnitt wurde erfolgreich durchgeführt. Beim nächsten Abarbeiten kann automatische Vorschubregelung erfolgen Name der Regeleinstellung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 406 Override stark zurückdrehen müssen. Die TNC wechselt den Status von Lernen (L) auf Regeln (C) nur dann, wenn die ermittelte Referenzlast größer als 2% beträgt. Bei kleineren Werten ist eine adaptive Vorschubregelung nicht möglich. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 407: Afc Aktivieren/Deaktivieren

    Betriebsart Programmlauf Satzfolge wählen Softkeyleiste umschalten Adaptive Vorschubregelung aktivieren: Softkey auf EIN stellen, die TNC zeigt in der Positionsanzeige das AFC-Symbol an, siehe "Statusanzeigen", Seite 78 Adaptive Vorschubregelung deaktivieren: Softkey auf AUS stellen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 408 TNC berücksichtigt die Schnittnummer der Einstiegsstelle. Die TNC zeigt in der zusätzlichen Statusanzeige verschiedene Informationen an, wenn die adaptive Vorschubregelung aktiv ist, siehe "Zusätzliche Statusanzeigen", Seite 79. Zusätzlich zeigt die TNC in der Positionsanzeige das Symbol TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 409: Protokolldatei

    S: Direkter NC-Stopp wurde ausgeführt F: NC-Stopp wurde ausgeführt, nachdem das Werkzeug freigefahren wurde E: Es wurde eine Fehlermeldung am Bildschirm angezeigt -: Es wurde keine Überlastreaktion ausführt BLOCK Satznummer, an der der Bearbeitungsabschnitt beginnt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 410: Werkzeugbruch/Werkzeugverschleiß Überwachen

    Über vom Maschinenhersteller definierbare Funktionen können Sie die prozentualen Werte für Verschleiß- oder Brucherkennung in Bezug auf die Nennleistung definieren. Beim Über- oder Unterschreiten der definierten Grenzspindelleistung führt die TNC einen NC-Stopp aus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 411: Spindellast Überwachen

    Lernschitten. Über eine vom Maschinenhersteller definierbare Funktion ist lediglich der prozentuale Wert der Grenzspindelleistung in Bezug auf die Nennleistung zu definieren. Beim Über- oder Unterschreiten der definierten Grenzspindelleistung führt die TNC einen NC-Stopp aus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 412 Schruppbearbeitung Vorteile bietet müssen Sie durch entsprechende Versuche ermitteln. Wenn Sie die Funktion ACC verwenden, müssen Sie in der Werkzeugtabelle TOOL.T für das entsprechende Werkzeug die Anzahl der Werzeugschneiden CUT eintragen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 413: Acc Aktivieren/Deaktivieren

    ACC aktivieren: Softkey auf EIN stellen, die TNC zeigt in der Positionsanzeige das ACC-Symbol an, siehe "Statusanzeigen", Seite 78 ACC deaktivieren: Softkey auf AUS stellen Wenn die Funktion ACC aktiv ist, zeigt die TNC in der Positionsanzeige das Symbol TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 414: Bearbeitung Mit Parallelachsen U, V Und W

    PARAXMODE Definieren, mit welchen Achsen die TNC die Bearbeitung durchführen soll Nach dem Hochlauf der TNC ist grundsätzlich die Standardkonfiguration wirksam. Vor einem Wechsel der Maschinen-Kinematik müssen Sie die Parallelachs-Funktionen deaktivieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 415 Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Menü für Funktionen zur Definition verschiedener Klartext-Funktionen wählen FUNCTION PARAX wählen FUNCTION PARAXCOMP wählen FUNCTION PARAXCOMP MOVE wählen Parallelachse definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 416: Function Paraxcomp Deaktivieren

    (z. B. FUNCTION PARAXMODE X Y W), mit denen die TNC die programmierten Verfahrbewegungen ausführen soll. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Menü für Funktionen zur Definition verschiedener Klartext-Funktionen wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 417: Function Paraxmode Deaktivieren

    Maschinenhersteller konfigurierten Hauptachsen. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Menü für Funktionen zur Definition verschiedener Klartext-Funktionen wählen FUNCTION PARAX wählen FUNCTION PARAXMODE wählen FUNCTION PARAXMODE OFF wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 418: Beispiel Bohren Mit W-Achse

    9 L X+50 Y+50 R0 FMAX M99 Zustellung führt Nebenachse W aus 10 FUNCTION PARAXMODE OFF Standard-Achskonfiguration wiederherstellen 11 L Z+0 W+0 R0 FMAX M91 Rücksetzen der Hauptachse und Nebenachse 12 L M30 13 END PGM PAR MM TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 419 Datei kopieren: Pfadnamen der zu COPY kopierenden Datei und Pfadnamen der Zieldatei angeben FILE Datei verschieben: Pfadnamen MOVE der zu verschiebenden Datei und Pfadnamen der Zieldatei angeben FILE Datei löschen: Pfadnamen der zu DELETE löschenden Datei angeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 420: Koordinaten-Transformationen Definieren

    Absolut eingegebene Werte beziehen sich auf den Werkstück-Nullpunkt, der durch das Bezugspunkt- Setzen oder durch einen Preset aus der Preset-Tabelle festgelegt ist. Inkrementalwerte beziehen sich immer auf den zuletzt gültigen Nullpunkt – dieser kann bereits verschoben sein. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 421: Trans Datum Table

    Wenn Sie im TRANS DATUM TABLE-Satz keine Nullpunkt-Tabelle definiert haben, dann verwendet die TNC die mit SEL TABLE bereits zuvor im NC-Programm gewählte Nullpunkt-Tabelle oder die in der Betriebsart Programmlauf Einzelsatz oder Programmlauf Satzfolge gewählte Nullpunkt-Tabelle mit Status M. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 422: Trans Datum Reset

    Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Menü für Funktionen zur Definition verschiedener Klartext-Funktionen wählen Transformationen wählen Nullpunkt-Verschiebung TRANS DATUM wählen Softkey NULLPUNKTVERSCHIEB. RÜCKSETZEN wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 423: Text-Dateien Erstellen

    B. ein Bearbeitungsprogramm. Softkey Cursor-Bewegungen Cursor ein Wort nach rechts Cursor ein Wort nach links Cursor auf die nächste Bildschirmseite Cursor auf die vorherige Bildschirmseite Cursor zum Datei-Anfang Cursor zum Datei-Ende TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 424: Texte Editieren

    Cursor auf Position bewegen, an der der Text eingefügt werden soll und Softkey ZEILE/WORT EINFÜGEN drücken Softkey Funktion Zeile löschen und zwischenspeichern Wort löschen und zwischenspeichern Zeichen löschen und zwischenspeichern Zeile oder Wort nach Löschen wieder einfügen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 425: Textblöcke Bearbeiten

    Den Cursor an die Stelle im Text bewegen, an der Sie eine andere Textdatei einfügen möchten Softkey EINFÜGEN VON DATEI drücken. Die TNC zeigt den Dialog Datei-Name = Pfad und Namen der Datei eingeben, die Sie einfügen wollen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 426: Textteile Finden

    Suchfunktion verlassen: Softkey ENDE drücken Beliebigen Text finden Suchfunktion wählen: Softkey SUCHEN drücken. Die TNC zeigt den Dialog Suche Text: Gesuchten Text eingeben Text suchen: Softkey AUSFÜHREN drücken Suchfunktion verlassen Softkey ENDE drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 427: Frei Definierbare Tabellen Anlegen

    TNC hinterlegen. Hierzu erstellen Sie eine neue Tabelle, ändern das Tabellenformat und speichern diese Tabelle im Verzeichnis TNC:\system\proto. Wenn Sie nun eine neue Tabelle erstellen, wird Ihre Vorlage ebenfalls in dem Auswahlfenster für die Tabellenvorlagen angeboten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 428: Tabellenformat Ändern

    TSTAMP: Fest definiertes Format für Datum und Uhrzeit Default Wert Wert, mit dem die Felder in dieser Spalte vorbelegt werden Breite Breite der Spalte (Anzahl Zeichen) Primärschlüssel Erste Tabellenspalte Sprachabhängige Sprachabhängige Dialoge Spaltenbezeichnung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 429: Wechseln Zwischen Tabellen- Und Formularansicht

    Um eine andere Zeile zu wählen, drücken Sie die grüne Navigationstaste (Ordnersymbol). Dadurch wechselt der Cursor in das linke Fenster und Sie können mit den Pfeiltasten die gewünschte Zeile anwählen. Mit der grünen Navigationstaste wechseln Sie wieder in das Eingabefenster. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 430: Fn 26: Tabopen - Frei Definierbare Tabelle Öffnen

    Ein neuer Satz mit FN 26: TABOPEN schließt die zuletzt geöffnete Tabelle automatisch. Die zu öffnende Tabelle muss die Erweiterung .TAB haben. Beispiel: Tabelle TAB1.TAB öffnen, die im Verzeichnis TNC:\DIR1 gespeichert ist 56 FN 26: TABOPEN TNC:\DIR1\TAB1.TAB TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 431: Fn 27: Tabwrite - Frei Definierbare Tabelle Beschreiben

    Tiefe und D beschreiben. Die Werte, die in die Tabelle geschrieben werden sollen, müssen in den Q-Parametern Q5, Q6 und Q7 gespeichert sein. 53 Q5 = 3,75 54 Q6 = -5 55 Q7 = 7,5 56 FN 27: TABWRITE 5/“RADIUS,TIEFE,D“ = Q5 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 432: Fn 28: Tabread - Frei Definierbare Tabelle Lesen

    Aus der Zeile 6 der momentan geöffneten Tabelle die Werte der Spalten Radius, Tiefe und D lesen. Den ersten Wert im Q- Parametern Q10 speichern (zweiter Wert in Q11, dritter Wert in Q12). 56 FN 28: TABREAD Q10 = 6/“RADIUS,TIEFE,D“ TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 433: Verweilzeit Programmieren

    Softkey-Leiste mit Sonderfunktionen einblenden 13 FUNCTION FEED DWELL D-TIME0.5 F-TIME5 Menü für Funktionen zur Definition verschiedener Klartext-Funktionen wählen Softkey FUNCTION FEED wählen Softkey FEED DWELL wählen Intervalldauer Verweilen D-TIME definieren Intervalldauer Zerspanen F-TIME definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 434: Verweilzeit Zurücksetzen

    Klartext-Funktionen wählen Softkey FUNCTION FEED wählen Softkey RESET FEED DWELL wählen Sie können die Verweilzeit auch mit Eingabe D-TIME 0 zurücksetzen. Die TNC setzt die Funktion FUNCTION FEED DWELL automatisch bei einem Programmende zurück. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 435 Programmieren: Mehrachs- Bearbeitung...

  • Seite 436: Programmieren: Mehrachs-Bearbeitung

    Verhalten der TNC beim Positionieren von Drehachsen festlegen (Weiterentwicklung von M128) M126 Drehachsen wegoptimiert verfahren Anzeigewert von Drehachsen reduzieren M128 Verhalten der TNC beim Positionieren von Drehachsen festlegen M138 Auswahl von Schwenkachsen M144 Maschinenkinematik verrechnen LN-Sätze Dreidimensionale Werkzeugkorrektur TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 437: Einführung

    Bewegungen der Achse, nicht die in den PLANE- Funktionen definierten Winkel! Dadurch ändert sich die Positionierung der Achsen. Programme, die Sie auf einer iTNC 530 oder älteren TNCs erstellt haben, sind nicht kompatibel. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 438 Falls Sie mit der Funktion M138 die Anzahl der Schwenkachsen begrenzen, können dadurch die Schwenkmöglichkeiten an Ihrer Maschine eingeschränkt werden. Die TNC unterstützt das Schwenken der Bearbeitungsebene nur mit Spindelachse Z. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 439 X- Achse POINTS Koordinaten von drei beliebigen Punkten der zu schwenkenden Ebene RELATIV Einzelner, inkremental wirkender Raumwinkel AXIAL Bis zu drei absolute oder inkrementale Achswinkel A, B, C RESET PLANE-Funktion rücksetzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 440: Plane-Funktion Definieren

    PLANE-Funktion – intern immer zurück auf Raumwinkel. Im Modus Restweg (RESTW) zeigt die TNC beim Einschwenken (Modus MOVE oder TURN) in der Drehachse den Weg bis zur definierten (bzw. berechneten) Endposition der Drehachse an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 441: Plane-Funktion Rücksetzen

    Funktion – oder einen aktiven Zyklus 19 – vollständig zurück (Winkel = 0 und Funktion inaktiv). Eine Mehrfachdefinition ist nicht erforderlich. Das Schwenken in der Betriebsart Manueller Betrieb deaktivieren Sie über das 3D-ROT-Menü. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 442: Bearbeitungsebene Über Raumwinkel Definieren

    Eingaben im Zyklus 19 maschinenseitig auf Raumwinkeleingabe gestellt sind. PLANE SPATIAL ist nicht erlaubt, wenn Zyklus 8 SPIEGELUNG aktiv ist. Parameterbeschreibung für das Positionierverhalten: siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 443 Verwendete Abkürzungen Abkürzung Bedeutung SPATIAL Engl. spatial = räumlich spatial A: Drehung um X-Achse spatial B: Drehung um Y-Achse spatial C: Drehung um Z-Achse NC-Satz 5 PLANE SPATIAL SPA+27 SPB+0 SPC +45 ..TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 444: Bearbeitungsebene Über Projektionswinkel

    Z bei Werkzeugachse Y, siehe Bild rechts Mitte) bestimmen. Eingabebereich von -360° bis +360° Weiter mit den Positioniereigenschaften, siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454 NC-Satz 5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 ..TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 445 Präzessionswinkel verdrehte X-Achse Rotationswinkel: Drehung der geschwenkten EULROT Bearbeitungsebene um die geschwenkte Z-Achse Beachten Sie vor dem Programmieren Parameterbeschreibung für das Positionierverhalten: siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 446 (siehe Bild rechts unten). Beachten Sie: Eingabebereich ist 0° bis 360.0000° 0°-Achse ist die X-Achse Weiter mit den Positioniereigenschaften, siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454 NC-Satz 5 PLANE EULER EULPR45 EULNU20 EULROT22 ..TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 447 Normalenvektor muss senkrecht auf der geschwenkten Bearbeitungsebene stehen und bestimmt somit deren Ausrichtung. Die TNC berechnet intern aus den von Ihnen eingegebenen Werten jeweils normierte Vektoren. Parameterbeschreibung für das Positionierverhalten: siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 448 5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 .. Verwendete Abkürzungen Abkürzung Bedeutung VECTOR Englisch vector = Vektor BX, BY, BZ Basisvektor: X-, Y- und Z-Komponente NX, NY, NZ Normalenvektor: X-, Y- und Z-Komponente TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 449: Bearbeitungsebene Über Drei Punkte Definieren

    Mittelfinger in Richtung der geschwenkten Werkzeugachse. Die drei Punkte definieren die Neigung der Ebene. Die Lage des aktiven Nullpunkts wird von der TNC nicht verändert. Parameterbeschreibung für das Positionierverhalten: siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 450 Weiter mit den Positioniereigenschaften siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454 NC-Satz 5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X +0 P3Y+41 P3Z+32.5 ..Verwendete Abkürzungen Abkürzung Bedeutung POINTS Englisch points = Punkte TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 451: Bearbeitungsebene Über Einen Einzelnen, Inkrementalen Raumwinkel Definieren

    Softkey wählen. Eingabebereich: -359.9999° bis +359.9999° Weiter mit den Positioniereigenschaften, siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454 Verwendete Abkürzungen Abkürzung Bedeutung RELATIV Englisch relative = bezogen auf NC-Satz 5 PLANE RELATIV SPB-45 ..TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 452: Bearbeitungsebene Über Achswinkel: Plane Axial (Fcl 3-Funktion)

    Eingabe von 0 deaktiviert PLANE AXIAL nicht. Die Funktionen SEQ, TABLE ROT und COORD ROT haben in Verbindung mit PLANE AXIAL keine Funktion. Parameterbeschreibung für das Positionierverhalten: siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 453 Position aus weitergeschwenkt NC-Satz werden soll. Eingabebereich: -99999,9999° bis 5 PLANE AXIAL B-45 ..+99999,9999° Weiter mit den Positioniereigenschaften, siehe "Positionierverhalten der PLANE-Funktion festlegen", Seite 454 Verwendete Abkürzungen Abkürzung Bedeutung AXIAL Englisch axial = achsenförmig TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 454: Positionierverhalten Der Plane-Funktion Festlegen

    Ausgleichsbewegung einschwenken) gewählt haben, ist noch der nachfolgend erklärte Parameter Vorschub? F= zu definieren. Alternativ zu einem direkt per Zahlenwert definierten Vorschub F, können Sie die Einschwenkbewegung auch mit FMAX (Eilgang) oder FAUTO (Vorschub aus TOOL CALLT-Satz) ausführen lassen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 455 Rückzugslänge in der WZ-Achse?: Rückzugsweg MB, wirkt inkremental von der aktuellen Werkzeugposition in der aktiven Werkzeugachsrichtung, den die TNC vor dem anfährt. MB MAX fährt das Werkzeug bis Einschwenkvorgang kurz vor den Software-Endschalter TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 456 Auf sichere Höhe positionieren 13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY PLANE-Funktion definieren und aktivieren 14 L A+Q120 C+Q122 F2000 Drehachse positionieren mit den von der TNC berechneten Werten Bearbeitung in der geschwenkten Ebene definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 457 Weg zu erreichen ist 3 Liegt nur eine Lösung im Verfahrbereich, dann verwendet die TNC diese Lösung 4 Liegt keine Lösung im Verfahrbereich, dann gibt die TNC die Fehlermeldung Winkel nicht erlaubt aus TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 458 Schwenkachse zur Realisierung benötigt wird, ist automatisch TABLE ROT aktiv. Wenn Sie die Funktion TABLE ROT in Verbindung mit einer Grunddrehung und Schwenkwinkel 0 verwenden, dann schwenkt die TNC den Tisch auf den in der Grunddrehung definierten Winkel. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 459: Bearbeitungsebene Schwenken Ohne Drehachsen

    Beispiel angebauter Winkelkopf mit fester Werkzeugrichtung Y: NC-Syntax TOOL CALL 5 Z S4500 PLANE SPATIAL SPA+0 SPB-90 SPC+0 STAY Der Schwenkwinkel muss exakt zum Werkzeugwinkel passen, ansonsten gibt die TNC eine Fehlermeldung aus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 460: Sturzfräsen In Der Geschwenkten

    Auf sichere Höhe positionieren 13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 PLANE-Funktion definieren und aktivieren F1000 14 M128 M128 aktivieren 15 L IB-17 F1000 Sturzwinkel einstellen Bearbeitung in der geschwenkten Ebene definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 461: Sturzfräsen Über Normalenvektoren

    13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 MOVE ABST50 PLANE-Funktion definieren und aktivieren F1000 14 M128 M128 aktivieren 15 LN X+31.737 Y+21,954 Z+33,165 NX+0,3 NY+0 NZ Sturzwinkel einstellen über Normalenvektor +0,9539 F1000 M3 Bearbeitung in der geschwenkten Ebene definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 462: Zusatz-Funktionen Für Drehachsen

    Satz abgearbeitet wird, auch wenn sich das Werkzeug auf das Drehachsen-Zentrum zubewegt. Wirkung M116 wirkt in der Bearbeitungsebene. Mit M117 setzen Sie M116 zurück; am Programmende wird M116 ebenfalls unwirksam. M116 wird wirksam am Satzanfang. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 463: Drehachsen Wegoptimiert Fahren: M126

    360° reduziert ist, auf kurzem Weg. Beispiele: Ist-Position Soll-Position Fahrweg 350° 10° +20° 10° 340° –30° Wirkung M126 wird wirksam am Satzanfang. M126 setzen Sie mit M127 zurück; am Programm-Ende wird M126 ebenfalls unwirksam. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 464 Anzeige aller aktiven Drehachsen reduzieren und anschließend mit der C-Achse auf den programmierten Wert fahren: L C+180 FMAX M94 Wirkung M94 wirkt nur in dem Programmsatz, in dem M94 programmiert ist. M94 wird wirksam am Satzanfang. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 465: Position Der Werkzeugspitze Beim Positionieren Von Schwenkachsen Beibehalten (Tcpm): M128

    Um Kontur-Verletzungen zu vermeiden dürfen Sie mit M128 nur Radiusfräser verwenden. Die Werkzeuglänge muss sich auf das Kugelzentrum des Radiusfräsers beziehen. Wenn M128 aktiv ist, zeigt die TNC in der Statusanzeige das Symbol TCPM an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 466 M128 setzen Sie mit M129 zurück. Wenn Sie in einer Programmlauf-Betriebsart ein neues Programm wählen, setzt die TNC M128 ebenfalls zurück. NC-Beispielsätze Ausgleichsbewegungen mit einem Vorschub von 1000 mm/min durchführen: L X+0 Y+38.5 IB-15 RL F125 M128 F1000 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 467 Solange M128 aktiv ist, überwacht die TNC die Istposition der nicht gesteuerten Drehachsen. Weicht die Istposition einen vom Maschinenhersteller definierbaren Wert von der Sollposition ab, gibt die TNC eine Fehlermeldung aus und unterbricht den Programmlauf. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 468: Auswahl Von Schwenkachsen: M138

    M138 wird wirksam am Satz-Anfang. M138 setzen Sie zurück, indem Sie M138 ohne Angabe von Schwenkachsen erneut programmieren. NC-Beispielsätze Für die oben aufgeführten Funktionen nur die Schwenkachse C berücksichtigen: L Z+100 R0 FMAX M138 C TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 469 M144 heben Sie auf, indem Sie M145 programmieren. Die Maschinengeometrie muss vom Maschinenhersteller in der Kinematikbeschreibung definiert sein. Der Maschinenhersteller legt die Wirkungsweise in den Automatik-Betriebsarten und manuellen Betriebsarten fest. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 470: Function Tcpm Definieren

    Interpretation der im NC-Programm programmierten Drehachs- Koordinaten: AXIS POS / AXIS SPAT Interpolationsart zwischen Start- und Zielposition: PATHCTRL AXIS / PATHCTRL VECTOR FUNCTION TCPM definieren Sonderfunktionen wählen Programmierhilfen wählen Funktion FUNCTION TCPM wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 471: Wirkungsweise Des Programmierten Vorschubs

    AXIS POS legt fest, dass die TNC die programmierten Koordinaten von Drehachsen als Sollposition der jeweiligen Achse interpretiert AXIS SPAT legt fest, dass die TNC die programmierten Koordinaten von Drehachsen als Raumwinkel interpretiert TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 472 Drehachs-Koordinaten sind Achswinkel 18 FUNCTION TCPM F TCP AXIS SPAT ... Drehachs-Koordinaten sind Raumwinkel 20 L A+0 B+45 C+0 F MAX Werkzeugorientierung auf B+45 Grad (Raumwinkel) einstellen. Raumwinkel A und C mit 0 definieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 473: Interpolationsart Zwischen Start- Und Endposition

    NC-Beispielsätze 13 FUNCTION TCPM F TCP AXIS SPAT PATHCTRL AXIS Werkzeugspitze bewegt sich auf einer Geraden 14 FUNCTION TCPM F TCP AXIS POS PATHCTRL VECTOR Werkzeugspitze und Werkzeug-Richtungsvektor bewegen sich in einer Ebene TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 474: Function Tcpm Rücksetzen

    Sie in einer Programmlauf-Betriebsart ein neues Programm wählen. Sie dürfen FUNCTION TCPM nur zurücksetzen, wenn die PLANE-Funktion inaktiv ist. Ggf. PLANE RESET vor FUNCTION RESET TCPM durchführen. NC-Beispielsätze 25 FUNCTION RESETTCPM FUNCTION TCPM rücksetzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 475: Einführung

    Werkzeugorientierung). Zerspanung erfolgt primär mit der Stirnseite des Werkzeugs Peripheral Milling: Korrektur des Fräserradius senkrecht zur Bewegungsrichtung und senkrecht zur Werkzeugrichtung (dreidimensionale Radiuskorrektur mit Definition der Werkzeugorientierung). Zerspanung erfolgt primär mit der Mantelfläche des Werkzeugs TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 476: Definition Eines Normierten Vektors

    Die TNC warnt nicht mit einer Fehlermeldung, wenn Werkzeugübermaße die Kontur verletzen würden. Über den Maschinenparameter toolRefPoint legen Sie fest, ob das CAM-System die Werkzeuglänge über Kugelzentrum PT oder Kugelsüdpol PSP korrigiert hat (siehe Bild). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 477: Korrektur Ohne Tcpm

    (Werkzeugtabelle und TOOL CALL). Beispiel: Satz-Format mit Flächennormalen 1 LN X+31.737 Y+21.954 Z+33.165NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3 Gerade mit 3D-Korrektur X, Y, Z: Korrigierte Koordinaten des Geraden- Endpunkts NX, NY, NZ: Komponenten der Flächennormalen Vorschub Zusatzfunktion TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 478: Face Milling: 3D-Korrektur Mit Tcpm

    Bei Maschinen, deren Drehachsen nur einen eingeschränkten Verfahrbereich erlauben, können beim automatischen Positionieren Bewegungen auftreten, die beispielsweise eine 180°-Drehung des Tisches erfordern. Achten Sie auf Kollisionsgefahr des Kopfes mit dem Werkstück oder mit Spannmitteln. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 479: Peripheral Milling: 3D-Radiuskorrektur Mit Tcpm Und Radiuskorrektur (Rl/Rr)

    Die TNC kann nicht bei allen Maschinen die Drehachsen automatisch positionieren. Beachten Sie Ihr Maschinenhandbuch! Beachten Sie, dass die TNC eine Korrektur um die definierten Delta-Werte durchführt. Ein in der Werkzeugtabelle definierter Werkzeugradius R hat keinen Einfluss auf die Korrektur. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 480 Beispiel: Satz-Format mit Drehachsen 1 L X+31,737 Y+21,954 Z+33,165 B+12,357 C+5,896 RL F1000 M128 Gerade X, Y, Z: Korrigierte Koordinaten des Geraden- Endpunkts B, C: Koordinaten der Drehachsen für die Werkzeugorientierung Radiuskorrektur Vorschub Zusatzfunktion TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 481 Programmieren: Paletten- Verwaltung...

  • Seite 482: Programmieren: Paletten-Verwaltung

    NO ENT können Sie die Sperrung wieder aufheben. Sie können die Abarbeitung für einzelne Programme, Aufspannungen oder ganze Paletten sperren. Nicht gesperrte Zeilen (z. B. PGM) einer gesperrten Palette werden ebenfalls nicht bearbeitet. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 483 Eingebbare Anzahl von Zeilen am Tabellenende anfügen Hell hinterlegtes Feld kopieren Kopiertes Feld einfügen Zeilen-Anfang wählen Zeilen-Ende wählen Aktuellen Wert kopieren Aktuellen Wert einfügen Aktuelles Feld editieren Sortieren nach Spalteninhalt Zusätzliche Funktionen z. B. Speichern TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 484: Paletten-Tabelle Wählen

    In der Betriebsart Programmlauf Satzfolge oder Programmlauf Einzelsatz Dateiverwaltung wählen: Taste PGM MGT drücken Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ZEIGE .P drücken Paletten-Tabelle mit Pfeil-Tasten wählen, mit Taste ENT bestätigen Paletten-Tabelle abarbeiten: Taste NC-Start drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 485 Mit Pfeiltasten Programm wählen, das Sie kontrollieren wollen Softkey PROGRAMM ÖFFNEN drücken: Die TNC zeigt das gewählte Programm am Bildschirm an. Mit den Pfeiltasten können Sie jetzt im Programm blättern Zurück zur Paletten-Tabelle: Erneut Softkey PROGRAMM ÖFFNEN drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 487: Programmieren: Drehbearbeitung

    Programmieren: Drehbearbeitung...

  • Seite 488: Einführung

    Die Programmierung erfolgt also immer in der XZ- Koordinatenebene. Welche Maschinenachsen für die eigentlichen Bewegungen benutzt werden, ist von der jeweiligen Maschinen- Kinematik abhängig und wird vom Maschinenhersteller festgelegt. So sind NC-Programme mit Drehfunktionen weitgehend austauschbar und unabhängig vom Maschinentyp. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 489: Umschaltung Fräsbetrieb / Drehbetrieb

    Werkzeug richtig ist. Wenn Sie schwere Werkstücke mit hohen Drehzahlen bearbeiten, treten hohe physikalische Kräfte auf. Stellen Sie sicher, dass das Werkstück sicher gespannt ist, um Schäden an der Maschine und Unfälle zu vermeiden! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 490 Kinematik wählen, die beim Umschalten aktiviert werden soll (maschinenabhängige Funktion). Wenn Sie keine Kinematik wählen wollen, mit Taste NO ENT bestätigen NC-Syntax 11 FUNCTION MODE TURN "AC_TABLE" ; DREHBETRIEB AKTIVIEREN 12 FUNCTION MODE MILL "B_HEAD" ; FRÄSBETRIEB AKTIVIEREN TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 491: Grafische Darstellung Der Dreh-Bearbeitung

    0 BEGIN PGM ABSATZ MM 1 BLK FORM 0.1Y X+0 Y-1 Z-50 Rohteildefinition 2 BLK FORM 0.2 X+87 Y+1 Z+2 3 TOOL CALL 12 Werkzeugaufruf 4 M140 MB MAX Werkzeug freifahren 5 FUNCTION MODE TURN Drehmodus aktivieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 492: Drehzahl Programmieren

    Drehzahl. Zum Rücksetzen programmieren Sie FUNCTION TURNDATA SPIN SMAX0. NC-Syntax 3 FUNCTION TURNDATA SPIN VCONST:ON VC:100 Definition einer konstanten Schnittgeschwindigkeit in GEARRANGE:2 Getriebestufe 2 3 FUNCTION TURNDATA SPIN VCONST:OFF S550 Definition einer konstanten Drehzahl TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 493: Vorschubgeschwindigkeit

    10 L X+102 Z+2 R0 FMAX Bewegung im Eilgang 15 L Z-10 F200 Bewegung mit einem Vorschub von 200 mm/min 19 M136 Vorschub in Millimeter pro Umdrehung 20 L X+154 F0.2 Bewegung mit einem Vorschub von 0.2 mm/U TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 494: Unwucht Im Drehbetrieb

    Sie eine bestehende Unwucht durch das Aufspannen von Ausgleichsgewichten kompensieren. Die TNC unterstützt Sie hierbei mit dem Zyklus UNWUCHT MESSEN. Der Zyklus ermittelt die vorherrschende Unwucht und berechnet die Masse und Position eines notwendigen Ausgleichsgewichtes. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 495 Fehlermeldung aus. Die Tischdrehung wird hierdurch nicht angehalten. Die TNC aktiviert die Funktion Unwuchtmonitor automatisch beim Umschalten auf den Drehbetrieb. Der Unwuchtmonitor ist so lange wirksam bis Sie wieder in den Fräsbetrieb wechseln. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 496: Zyklus Unwucht Messen

    Werte überschreiben und den anderen Wert neu berechnen lassen. Überprüfen Sie nach dem Aufspannen eines Ausgleichsgewichtes die Unwucht durch einen erneuten Messvorgang. Teilweise kann es erforderlich sein, dass Sie zwei oder mehrere Ausgleichsgewichte unterschiedlich platzieren müssen um eine Unwucht zu kompensieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 497 Werkzeuge grün. Die Steuerung zeigt neben der Werkzeugnummer und dem Werkzeugnamen auch die Spalten ZL und XL aus der Drehwerkzeugtabelle an. NC-Syntax 1 FUNCTION MODE TURN Drehbetrieb wählen 2 TOOL CALL „TRN_ROUGH” Werkzeugaufruf TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 498: Werkzeugkorrektur Im Programm

    TCS wirkt immer im Werkzeug-Koordinatensystem, auch während einer angestellten Bearbeitung. Definieren der Werkzeugkorrektur: Softkey-Leiste mit Sonderfunktionen einblenden Menü für PROGRAMMFUNKTIONEN DREHEN wählen FUNCTION TUNRNDATA wählen TURNDATA CORR wählen NC-Syntax 21 FUNCTION TURNDATA CORR-TCS:Z/X DZL:0.1 DXL:0.05 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 499 Die TNC zeigt unterhalb des Tabellenfensters Dialogtext, Einheitsangabe und Eingabebereich für das jeweilige Eingabefeld. Drehwerkzeug-Tabellen, die Sie archivieren oder nur für den Programmtest einsetzen wollen, geben Sie einen beliebigen anderen Dateinamen mit der Endung .TRN. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 500 Sie die Werkzeugschneide abhängig von der Werkzeugorientierung TO auf das Drehtischzentrum oder in die entgegengesetzte Richtung. Das Werkzeug muss in der richtigen Stellung eingespannt und vermessen worden sein. Überprüfen Sie die Werkzeugorientierung nach der Definition eines Werkzeuges. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 501 Eingabe-Element Verwendung Eingabe Werkzeug-Länge1 Erforderlich Werkzeug-Länge 2 Erforderlich Werkzeug-Länge 3 Optional Verschleißkorrektur ZL Optional Verschleißkorrektur XL Optional Verschleißkorrektur YL Optional Schneidenradius Erforderlich Werkzeugorientierung Erforderlich Orientierungswinkel Erforderlich CUTWIDTH Breite Stechwerkzeug Erforderlich TYPE Werkzeugtyp Erforderlich TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 502 Eingabe Werkzeug-Länge1 Erforderlich Werkzeug-Länge 2 Erforderlich Werkzeug-Länge 3 Optional Verschleißkorrektur ZL Optional Verschleißkorrektur XL Optional Verschleißkorrektur YL Optional Schneidenradius Erforderlich Werkzeugorientierung Erforderlich Orientierungswinkel Erforderlich T-ANGLE Einstellwinkel Erforderlich P-ANGLE Spitzenwinkel Erforderlich TYPE Werkzeugtyp Erforderlich TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 503 Eingabe-Element Verwendung Eingabe Werkzeug-Länge1 Erforderlich Werkzeug-Länge 2 Erforderlich Werkzeug-Länge 3 Optional Verschleißkorrektur ZL Optional Verschleißkorrektur XL Optional Verschleißkorrektur YL Optional Werkzeugorientierung Erforderlich Orientierungswinkel Erforderlich T-ANGLE Einstellwinkel Erforderlich P-ANGLE Spitzenwinkel Erforderlich TYPE Werkzeugtyp Erforderlich TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 504 Hierbei gilt folgende Einschränkung: Falls Sie die angestellte Bearbeitung mit M128 aktivieren ist die Schneidenradiuskorrektur ohne Zyklus, also in Verfahrsätzen mit RL/RR, nicht möglich. Wenn Sie die angestellte Bearbeitung mit M144 aktivieren, gilt diese Einschränkung nicht. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 505: Einstiche Und Freistiche

    Definitionsmöglichkeiten wählen. Die TNC bietet dann die Softkeys mit den entsprechenden Auswahlmöglichkeiten an. Einstiche und Freistiche programmieren: Softkey-Leiste mit Sonderfunktionen einblenden Menü für PROGRAMMFUNKTIONEN DREHEN wählen EINSTICH/ FREISTICH wählen GRV (Einstich) oder UDC (Freistich) wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 506 Vorzeichen der Einstich-Tiefe für Innenbearbeitungen: Verwenden Sie ein positives Vorzeichen, wenn das Konturelement in negativer Richtung der Z- Koordinate verläuft Verwenden Sie ein negatives Vorzeichen, wenn das Konturelement in positiver Richtung der Z- Koordinate verläuft TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 507 UDC TYPE_K: Freistich in Planfläche und zylindrische Fläche UDC TYPE_U: Freistich in zylindrische Fläche UDC THREAD: Gewinde-Freistich nach DIN 76 Die TNC interpretiert Freistiche immer als Formelemente in Längsrichtung. In Planrichtung sind keine Freistiche möglich. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 508 Konturwinkel der Optional Planfläche Freistich Form F: Tiefe = 2, Breite = 15, Tiefe Planfläche = 1 21 L X+40 Z+0 22 L Z-30 23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1 24 L X+60 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 509 ANG_WIDTH Öffnungswinkel des Pflicht Freistichs Freistich Form K: Tiefe = 2, Breite = 15, Öffnungswinkel = 30° 21 L X+40 Z+0 22 L Z-30 23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30 24 L X+60 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 510 Eckenradius beider Optional Innenecken DEPTH Freistich-Tiefe Optional BREADTH Freistich-Breite Optional ANGLE Freistichwinkel Optional Gewindefreistich nach DIN 76: Gewindesteigung = 2 21 L X+40 Z+0 22 L Z-30 23 UDC THREAD PITCH2 24 L X+60 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 511: Rohteilnachführung Turndata Blank

    Konturbeschreibung in einem Unterprogramm Aufruf über Stringparameter Rohteilnachführung ausschalten Sie schalten die Rohteilnachführung wie folgt aus: Softkey-Leiste mit Sonderfunktionen einblenden Menü für PROGRAMMFUNKTIONEN DREHEN wählen FUNCTION TURNDATA wählen TURNDATA BLANK wählen BLANK OFF wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 512: Angestellte Drehbearbeitung

    Bearbeitung im angestellten Zustand. Sie können Stechzyklen und Gewindezyklen bei einer angestellten Bearbeitung nur unter einem rechtwinkligen Anstellwinkel (+90°, -90°) verwenden. Die Werkzeugkorrektur FUNCTION TURNDATA CORR- TCS wirkt immer im Werkzeug-Koordinatensystem, auch während einer angestellten Bearbeitung. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 513 ;ANGESTELLTE BEARB. Q531=-25 ;ANSTELLWINKEL Q532=750 ;VORSCHUB Q533=+1 ;VORZUGSRICHTUNG Q535=3 ;EXZENTERDREHEN Q536=0 ;EXZENTR. OHNE STOPP 15 L X+165 Y+0 R0 FMAX Werkzeug vorpositionieren 16 L Z+2 R0 FMAX Werkzeug auf Startposition Bearbeitung mit angestellter Achse TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 515 Handbetrieb und Einrichten...

  • Seite 516: Handbetrieb Und Einrichten

    Sie nach dem Einschalten der Steuerspannung sofort die Betriebsart Programmieren oder Programm-Test. Die Referenzpunkte können Sie dann nachträglich überfahren. Drücken Sie dazu in der Betriebsart Manueller Betrieb den Softkey REF.-PKT. ANFAHREN. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 517 Überblendfenster anzeigt, bestätigen. Die angezeigte Position entspricht der letzten, vor dem Ausschalten aktiven Position der Drehachsen. Sofern eine der beiden zuvor aktiven Funktionen aktiv ist, hat die NC-START-Taste keine Funktion. Die TNC gibt eine entsprechende Fehlermeldung aus. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 518: Ausschalten

    Sie die Versorgungsspannung zur TNC unterbrechen Achtung, Datenverlust möglich! Willkürliches Ausschalten der TNC kann zu Datenverlust führen! Nach Drücken des Softkeys NEU STARTEN startet die Steuerung neu. Auch das Ausschalten während des Neustarts kann zu Datenverlust führen! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 519: Verfahren Der Maschinenachsen

    Schrittweises Positionieren wählen: Softkey SCHRITTMASS auf EIN ZUSTELLUNG = Zustellung in mm eingeben, mit Taste ENT bestätigen Externe Richtungstaste drücken: beliebig oft positionieren Der maximal eingebbare Wert für eine Zustellung beträgt 10 mm. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 520: Verfahren Mit Elektronischen Handrädern

    Einrichte-Funktionen ausführen, z. B. Bezugspunkte setzen oder M- Funktionen eingeben und abarbeiten. Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert haben, ist keine Bedienung über das Bedienpult mehr möglich. Die TNC zeigt diesen Zustand am TNC-Bildschirm durch ein Überblendfenster an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 521 Funktion, Taste vom Maschinenhersteller tauschbar) 14 NC-Start (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) 15 NC-Stopp (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) 16 Handrad 17 Spindeldrehzahl-Potentiometer 18 Vorschub-Potentiometer 19 Kabelanschluss, entfällt bei Funkhandrad HR 550 FS TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 522 Handradumdrehung verfährt 13 STEP ON bzw. OFF: Schrittweises Positionieren aktiv bzw. inaktiv. Bei aktiver Funktion zeigt die TNC zusätzlich den aktiven Verfahrschritt an 14 Softkey-Leiste: Auswahl verschiedener Funktionen, Beschreibung in den nachfolgenden Abschnitten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 523 (z. B. durch Farbaufkleber oder Nummerierung). Die Markierungen müssen am Funkhandrad und an der Handradaufnahme für den Bediener eindeutig sichtbar angebracht sein! Prüfen Sie vor jeder Verwendung, ob das richtige Funkhandrad für Ihre Maschine aktiv ist! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 524 Betrieb mehr zulässt, löst die TNC automatisch einen NOT-AUS aus. Dies kann auch während der Bearbeitung passieren. Abstand zur Handrad- Aufnahme möglichst gering halten und das Handrad in die Handrad-Aufnahme legen, wenn Sie es nicht verwenden! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 525 Die Handrad-Empfindlichkeit legt fest, welchen Weg eine Achse pro Handrad-Umdrehung verfahren soll. Die definierbaren Empfindlichkeiten sind fest eingestellt und über die Handrad- Pfeiltasten direkt wählbar (nur wenn Schrittmaß nicht aktiv ist). Einstellbare Empfindlichkeiten: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [mm/Umdrehung bzw. Grad/ Umdrehung] TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 526 Bedienfeldes wieder aktivieren. Gehen Sie wie folgt vor: Tasten CTRL und Handrad am HR 5xx drücken, die TNC zeigt im Handrad-Display das Softkey-Menü zur Potentiometer-Auswahl Softkey KBD drücken, um die Potentiometer auf dem Maschinen-Bedienfeld aktiv zu schalten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 527 Wenn Sie die jeweilige Taste gedrückt halten, erhöht die TNC den Zählschritt bei einem Zehnerwechsel jeweils um den Faktor 10. Durch zusätzliches Drücken der Taste CTRL erhöht sich der Zählschritt auf 1000 Neue Drehzahl S mit Taste NC-Start aktivieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 528 Betriebsart umschalten, sofern der aktuelle Zustand der Steuerung ein Umschalten erlaubt. Handrad-Softkey F4 (OPM) drücken Über Handrad-Softkeys gewünschte Betriebsart wählen MAN: Manueller Betrieb MDI: Positionieren mit Handeingabe SGL: Programmlauf Einzelsatz RUN: Programmlauf Satzfolge TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 529 Programm-Unterbrechung manuell verfahren wurden (Handrad-Softkeys MOP und dann REPO). Die Bedienung erfolgt per Handrad-Softkeys, wie über die Bildschirm-Softkeys, siehe "Wiederanfahren an die Kontur", Seite 611 Ein-/Ausschalten der Funktion Bearbeitungsebene schwenken (Handrad-Softkeys MOP und dann 3D) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 530: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M

    Wenn F=0 eingegeben, dann wirkt der kleinste Vorschub aus Maschinenparameter manualFeed Überschreitet der eingegebene Vorschub den in Maschinenparameter maxFeed definierten Wert, dann wirkt der im Maschinenparameter eingetragene Wert F bleibt auch nach einer Stromunterbrechung erhalten Die Steuerung zeigt den Bahnvorschub TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 531: Spindeldrehzahl Und Vorschub Ändern

    Die TNC limitiert beim Setzen des Softkey F LIMITIERT auf EIN die maximal zugelassene Geschwindigkeit der Achsen, auf eine vom Maschinenhersteller festgelegte, sicher begrenzte Geschwindigkeit. Betriebsart Manueller Betrieb wählen Auf letzte Softkey-Leiste weiterschalten Vorschublimit ein- oder ausschalten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 532: Optionales Sicherheitskonzept (Funktionale Sicherheit Fs)

    Betriebsarten auf den Prozess Einfluss nehmen, löst die TNC bestimmte Sicherheitsfunktionen aus und erreicht sichere Betriebszustände. In diesem Kapitel finden Sie Erklärungen zu den Funktionen, die bei einer TNC mit Funktionaler Sicherheit zusätzlich zur Verfügung stehen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 533 Motor ist unterbrochen. Bietet Schutz gegen unerwartetes Anlaufen der Antriebe Safe operating Stop: Sicherer Betriebshalt. Bietet Schutz gegen unerwartetes Anlaufen der Antriebe Safety-limited-speed: Sicher begrenzte Geschwindigkeit. Verhindert, dass die Antriebe bei geöffneter Schutztür vorgegebene Geschwindigkeitsgrenzwerte überschreiten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 534: Achspositionen Prüfen

    Die Prüfpositionen so anfahren, dass keine Kollision mit dem Werkstück oder mit Spannmitteln entstehen kann! Ggf. Achsen manuell entsprechend vorpositionieren! Wo sich die Prüfposition befindet, legt Ihr Maschinenhersteller fest. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 535 Die TNC limitiert beim Setzen des Softkey F LIMITIERT auf EIN die maximal zugelassene Geschwindigkeit der Achsen auf die festgelegte, sicher begrenzte Geschwindigkeit. Betriebsart Manueller Betrieb wählen Auf letzte Softkey-Leiste weiterschalten Vorschublimit ein- oder ausschalten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 536 Die aktive sicherheitsbezogene Betriebsart zeigt die TNC mit einem Icon in der Kopfzeile rechts neben dem Betriebsartentext an: Icon Sicherheitsbezogene Betriebsart Betriebsart SOM_1 aktiv Betriebsart SOM_2 aktiv Betriebsart SOM_3 aktiv Betriebsart SOM_4 aktiv TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 537: Bezugspunkt-Verwaltung Mit Der Preset-Tabelle

    (Bezugspunkte) enthalten. Um die Dateigröße und die Verarbeitungsgeschwindigkeit zu optimieren, sollten Sie nur so viele Zeilen verwenden, wie Sie für Ihre Bezugspunkt-Verwaltung auch benötigen. Neue Zeilen können Sie aus Sicherheitsgründen nur am Ende der Preset-Tabelle einfügen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 538: Bezugspunkte In Der Preset-Tabelle Speichern

    Die TNC speichert in der Zeile 0 immer den Bezugspunkt, den Sie zuletzt manuell über die Achstasten oder per Softkey gesetzt haben. Ist der manuell gesetzte Bezugspunkt aktiv, zeigt die TNC in der Statusanzeige den Text PR MAN(0) an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 539 Achse ab, in der das Hellfeld gerade steht. Gewünschten Korrekturwert vorzeichenrichtig im Überblendfenster eingeben. Bei aktiver Inch- Anzeige: Wert in inch eingeben, die TNC rechnet intern den eingegebenen Wert nach mm um TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 540 Tabellenzeile schreiben: Funktion speichert den Bezugspunkt in allen Achsen ab und aktiviert die jeweilige Tabellenzeile dann automatisch. Bei aktiver Inch-Anzeige: Wert in inch eingeben, die TNC rechnet intern den eingegebenen Wert nach mm um TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 541 Kopiertes Feld einfügen (2. Softkey-Leiste) Aktuell angewählte Zeile zurücksetzen: Die TNC trägt in alle Spalten - ein (2. Softkey-Leiste) Einzelne Zeile am Tabellenende einfügen (2. Softkey-Leiste) Einzelne Zeile am Tabellenende löschen (2. Softkey-Leiste) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 542 Sie wie folgt vor: Softkey PRESET ÄNDERN drücken Spalte LOCKED wählen Softkey AKTUELLES FELD EDITIEREN drücken Bezugspunkt ohne Passwort geschützt: Softkey SPERREN / ENTSPERREN drücken: Die TNC hebt den Schreibschutz auf. Bezugspunkt mit Passwort geschützt: TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 543: Bezugspunkt Aktivieren

    Um Bezugspunkte aus der Preset-Tabelle während des Programmlaufs zu aktivieren, benutzen Sie den Zyklus 247 . Im Zyklus 247 definieren Sie lediglich die Nummer des Bezugspunkts, den Sie aktivieren wollen (siehe Benutzer-Handbuch Zyklen, Zyklus 247 BEZUGSPUNKT-SETZEN). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 544: Bezugspunkt-Setzen Ohne 3D-Tastsystem

    Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs bzw. auf die Summe Z=L+d. Den über die Achstasten gesetzten Bezugspunkt speichert die TNC automatisch in der Zeile 0 der Preset-Tabelle. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 545: Antastfunktionen Mit Mechanischen Tastern Oder Messuhren Nutzen

    BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle schreiben (siehe "Messwerte aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle schreiben", Seite 552, oder siehe "Messwerte aus den Tastsystem-Zyklen in die Preset-Tabelle schreiben", Seite 553) Antastfunktion beenden: Taste END drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 546: Übersicht

    3D-Grunddrehung über Antasten einer Ebene ermitteln Grunddrehung über eine Gerade ermitteln Bezugspunkt-Setzen in einer wählbaren Achse Ecke als Bezugspunkt setzen Kreismittelpunkt als Bezugspunkt setzen Mittelachse als Bezugspunkt setzen Verwaltung der Tastsystemdaten Siehe Benutzer- Handbuch Zyklen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 547 Fräs- und Drehbetrieb abweichen können, sollten Sie das Tastsystem ohne Mittenversatz kalibrieren.Hierzu können Sie für das Tastsystem zusätliche Werkzeugdaten anlegen, z. B. als indiziertes Werkeug. Weitere Informationen zur Tastsystem-Tabelle finden Sie im Benutzer-Handbuch Zyklenprogrammierung. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 548: Funktionen In Tastsystem-Zyklen

    Richtung der Hauptachse, d. h. bei Spindelachse Z in X+). Alle weiteren Antastwinkel ergeben sich aus der Anzahl der Antastpunkte. Anzahl Antastpunkte? Anzahl der Antastvorgänge (3 - 8) Öffnungswinkel? Vollkreis (360°) oder Kreissegment antasten (Öffnungswinkel<360°) TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 549 Sie das Tastsystem in der Bohrung etwa um den Sicherheitsabstand versetzt neben der Wand. Beachten sie bei der Vorpositionierung den Startwinkel für den ersten Antastvorgang (bei 0° tastet die TNC in positiver Hauptachsrichtung). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 550: Tastsystem-Zyklus Wählen

    In einigen Feldern können Sie auch Werte eingeben. Verwenden Sie die Pfeiltasten, um in das gewünschte Eingabefeld zu wechseln. Sie können den Cursor nur in Felder positionieren, die editierbar sind. Felder, die Sie nicht editieren können, werden grau dargestellt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 551: Messwerte Aus Den Tastsystem-Zyklen Protokollieren

    Tastsystem-Zyklen hintereinander ausführen und deren Messwerte speichern wollen, müssen Sie den Inhalt der Datei TCHPRMAN.TXT zwischen den Tastsystem-Zyklen sichern, indem Sie sie kopieren oder umbenennen. Format und Inhalt der Datei TCHPRMAN.TXT legt Ihr Maschinenhersteller fest. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 552: Messwerte Aus Den Tastsystem-Zyklen In Eine Nullpunkt-Tabelle Schreiben

    Eingabefelder eintragen (abhängig vom ausgeführten Tastsystem-Zyklus) Nullpunkt-Nummer im Eingabefeld Nummer in Tabelle = eingeben Softkey EINTRAG NULLPUNKT TABELLE drücken, die TNC speichert den Nullpunkt unter der eingegeben Nummer in die angegebene Nullpunkt-Tabelle TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 553: Messwerte Aus Den Tastsystem-Zyklen In Die Preset-Tabelle Schreiben

    Gewünschte Koordinaten des Bezugspunkts in die dafür angebotenen Eingabefelder eintragen (abhängig vom ausgeführten Tastsystem-Zyklus) Preset-Nummer im Eingabefeld Nummer in Tabelle: eingeben Softkey EINTRAG PRESET TABELLE drücken: Die TNC speichert den Nullpunkt unter der eingegeben Nummer in die Preset- Tabelle TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 554: Tastsystem Kalibrieren

    Funktion Seite Länge kalibrieren Radius und Mittenversatz mit einem Seite 557 Kalibrierring ermitteln Radius und Mittenversatz mit einem Seite 557 Zapfen bzw. Kalibrierdorn ermitteln Radius und Mittenversatz mit einer Seite 558 Kalibrierkugel ermitteln TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 555: Kalibrieren Der Wirksamen Länge

    Pfeiltasten ändern Oberfläche antasten: Externe START-Taste drücken Ergebnisse überprüfen Softkey OK drücken um die Werte zu übernehmen Softkey ABBRUCH drücken um die Kalibrierfunktion zu beenden. Die TNC protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 556: Wirksamen Radius Kalibrieren Und Tastsystem-Mittenversatz Ausgleichen

    Feinmessung aus und ermittelt den wirksamen Tastkugel- Radius (Spalte R in tool.t) Orientierung in zwei Richtungen möglich (z. B. Kabel- Tastsysteme von HEIDENHAIN): Die TNC führt eine Grob- und eine Feinmessung aus, dreht das Tastsystem um 180° und führt eine weitere Antastroutinen aus. Durch die Umschlagmessung wird zusätzlich zum Radius, der Mittenversatz (CAL_OF in...
  • Seite 557 Umschlagmessung möglich ist, errechnet die TNC den Mittenversatz Ergebnisse überprüfen Softkey OK drücken um die Werte zu übernehmen Softkey ENDE drücken um die Kalibrierfunktion zu beenden. Die TNC protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 558 Softkey ENDE drücken um die Kalibrierfunktion zu beenden. Die TNC protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html Um den Tastkugel-Mittenversatz zu bestimmen, muss die TNC vom Maschinenhersteller vorbereitet sein. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 559: Kalibrierwerte Anzeigen

    Sie das Tastsystem verwenden, unabhängig davon, ob Sie einen Tastsystem- Zyklus im Automatikbetrieb oder in der Betriebsart Manueller Betrieb abarbeiten wollen. Weitere Informationen zur Tastsystem-Tabelle finden Sie im Benutzer-Handbuch Zyklenprogrammierung. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 560: Werkstück-Schieflage Mit 3D-Tastsystem Kompensieren

    Fall zuerst die Grunddrehung und dann die PLANE-Funktion aktivieren. Sie können eine Grunddrehung auch aktivieren ohne ein Werkstück anzutasten. Geben Sie hierzu einen Wert in das Grunddrehungsmenü ein und drücken den Softkey GRUNDDREHUNG SETZEN. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 561: Grunddrehung Ermitteln

    PRESETTAB.. Die TNC speichert den Winkel in der Offset-Spalte des Drehtisches, z. B. in der Spalte C_OFFS bei einer C-Achse. Ggf. müssen Sie die Ansicht in der Preset-Tabelle mit dem Softkey BASIS-TRANSFORM./OFFSET wechseln, damit diese Spalte angezeigt wird. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 562: Grunddrehung Anzeigen

    Richtung vom ersten Punkt aus 3. Punkt: liegt auf der Nebenachse, in positiver Richtung des gewünschten Werkstück- Koordinatensystems Mit der optionalen Eingabe eines Bezugswinkels sind Sie in der Lage, die Soll-Ausrichtung der angetasteten Ebene zu definieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 563 3D-Grunddrehung gespeichert ist. Die TNC verfährt die Maschinenachsen entsprechend der 3D-Grunddrehung. 3D-Grunddrehung aufheben Antastfunktion wählen: Softkey ANTASTEN PL drücken Bei allen Winkeln 0 eingeben Softkey GRUNDDREHUNG SETZEN drücken Antastfunktion beenden: Softkey ENDE drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 564: Bezugspunkt-Setzen Mit 3D-Tastsystem

    Softkey BEZUGSP. SETZEN übernehmen, siehe "Messwerte aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle schreiben", Seite 552 Antast-Funktion beenden: Softkey END drücken HEIDENHAIN übernimmt die Gewährleistung für die Funktion der Antastzyklen nur dann, wenn HEIDENHAIN-Tastsysteme eingesetzt werden. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 565: Ecke Als Bezugspunkt

    Wenn Sie im Zyklus die Grunddrehung aktivieren möchten, müssen Sie dies immer vor dem Bezugspunkt Setzen ausführen. Nachdem Sie einen Bezugspunkt setzen, in eine Nullpunkt- oder Preset- Tabelle schreiben, werden die Softkeys ROT  1 und ROT  2 nicht mehr angezeigt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 566: Kreismittelpunkt Als Bezugspunkt

    Die TNC kann Außen- oder Innenkreise bereits mit drei Antastpunkten berechnen, z. B. bei Kreissegmenten. Genauere Ergebnisse erhalten Sie, wenn Sie Kreise mit vier Antastpunkten erfassen. Wenn möglich, sollten Sie das Tastsystem immer möglichst mittig vorpositionieren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 567 NC-Start-Taste gedrückt haben, tastet die TNC automatisch die Kreispunkte an. Anschließend fahren Sie das Tastsystem zur nächsten Bohrung und tasten diese genauso an. Wiederholen Sie diesen Vorgang, bis alle Bohrungen für die Bezugspunkt-Bestimmung angetastet sind. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 568: Mittelachse Als Bezugspunkt

    Bezugspunkt bzw. Nullpunkt in der Haupt-, Neben- oder Werkzeugachse gesetzt werden soll. Dies kann zum Beispiel erforderlich sein, wenn Sie die ermittelte Position in der Haupt- und Nebenachse speichern möchten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 569: Werkstücke Vermessen Mit 3D-Tastsystem

    Die TNC zeigt die Koordinate des Antastpunkts als Bezugspunkt an. Koordinaten eines Eckpunktes in der Bearbeitungsebene bestimmen Koordinaten des Eckpunktes bestimmen: siehe "Ecke als Bezugspunkt ", Seite 565. Die TNC zeigt die Koordinaten der angetasteten Ecke als Bezugspunkt an. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 570 Mit einem 3D-Tastsystem können Sie einen Winkel in der Bearbeitungsebene bestimmen. Gemessen wird der Winkel zwischen der Winkelbezugsachse und einer Werkstück- Kante oder der Winkel zwischen zwei Kanten Der gemessene Winkel wird als Wert von maximal 90° angezeigt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 571 Zweite Seite ebenfalls wie bei einer Grunddrehung antasten, Drehwinkel hier nicht auf 0 setzen! Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-Kanten als Drehwinkel anzeigen lassen Grunddrehung aufheben oder ursprüngliche Grunddrehung wieder herstellen: Drehwinkel auf notierten Wert setzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 572: Anwendung, Arbeitsweise

    Gesteuertes Schwenken, PLANE-Funktion im Bearbeitungsprogramm siehe "Die PLANE-Funktion: Schwenken der Bearbeitungsebene (Option #8)", Seite 437 Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“ sind Koordinaten-Transformationen. Dabei steht die Bearbeitungsebene immer senkrecht zur Richtung der Werkzeugachse. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 573 Die TNC berücksichtigt für die Berechnung des transformierten Koordinatensystems mechanisch bedingte Versätze des Schwenkkopfs („translatorische“ Anteile) und Versätze, die durch das Schwenken des Werkzeugs entstehen (3D Werkzeuglängenkorrektur) Die TNC unterstützt das Schwenken der Bearbeitungsebene nur mit Spindelachse Z. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 574: Referenzpunkte-Anfahren Bei Geschwenkten Achsen

    Die im Statusfeld angezeigten Positionen (SOLL und IST) beziehen sich auf das geschwenkte Koordinatensystem. Einschränkungen beim Schwenken der Bearbeitungsebene Die Funktion „Ist-Position übernehmen“ ist nicht erlaubt, wenn die Funktion Bearbeitungsebene schwenken aktiviert ist PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 575: Manuelles Schwenken Aktivieren

    Werten überschrieben. Manuelles Schwenken deaktivieren Zum Deaktivieren setzen Sie im Menü Bearbeitungsebene schwenken die gewünschten Betriebsarten auf Inaktiv. Ein programmierter PLANE RESET setzt Schwenken nur im Programmlauf zurück, nicht im manuellen Betrieb. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 576: Aktuelle Werkzeugachsrichtung Als Aktive Bearbeitungsrichtung Setzen

    Menüpunkt Manueller Betrieb auf Inaktiv. Wenn die Funktion Verfahren in Werkzeugachsrichtung aktiv ist, blendet die Statusanzeige das Symbol ein. Diese Funktion steht auch dann zur Verfügung, wenn Sie den Programmlauf unterbrechen und die Achsen manuell verfahren wollen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 577: Bezugspunkt-Setzen Im Geschwenkten System

    TNC eine Fehlermeldung aus. chkTiltingAxes: Off Die TNC prüft nicht, ob die aktuellen Koordinaten der Drehachsen (Ist-Positionen) mit den von Ihnen definierten Schwenkwinkeln übereinstimmen. Achtung Kollisionsgefahr! Bezugspunkt grundsätzlich immer in allen drei Hauptachsen setzen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 579: Positionieren Mit Handeingabe

    Positionieren mit Handeingabe...

  • Seite 580: Einfache Bearbeitungen Programmieren Und Abarbeiten

    Positionieren mit Handeingabe nicht zur Verfügung: Die Freie Kontur-Programmierung FK Programmteil-Wiederholungen Unterprogramm-Technik Bahnkorrekturen RL und RR Die Programmiergrafik Programmaufruf PGM CALL Die Programmlauf-Grafik Betriebsart Positionieren mit Handeingabe wählen. Die Datei $MDI beliebig programmieren Programmlauf starten: Externe START-Taste TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 581 5 CYCL CALL Zyklus BOHREN aufrufen 6 L Z+200 R0 FMAX M2 Werkzeug freifahren 7 END PGM $MDI MM Programm-Ende Geraden-Funktion: siehe "Gerade L", Seite 223 Zyklus BOHREN: Siehe Benutzer-Handbuch Zyklen, Zyklus 200 BOHREN. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 582 Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Positionieren mit Handeingabe Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z. B. L C+2.561 F50 Eingabe abschließen Externe START-Taste drücken: Schieflage wird durch Drehung des Rundtischs beseitigt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 583 Geben Sie einen Namen ein, unter dem der aktuelle Inhalt der Datei $MDI gespeichert werden soll, z. B. BOHRUNG. Softkey OK wählen Dateiverwaltung verlassen: Softkey ENDE Weitere Informationen: siehe "Einzelne Datei kopieren", Seite 121. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 585 Programm-Test und Programmlauf...

  • Seite 586: Programm-Test Und Programmlauf

    Ohne Option #20 steht in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge und der Betriebsart Programm-Test kein Modell zur Verfügung. Die Softkeys PROGRAMM + GRAFIK und GRAFIK sind ausgegraut. Die Liniengrafik in der Betriebsart Programmieren funktioniert auch ohne Option #20. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 587: Geschwindigkeit Des Programm-Tests Einstellen

    Programm mit maximal möglicher Geschwindigkeit testen (Grundeinstellung) Sie können die Simulationsgeschwindigkeit auch einstellen, bevor Sie ein Programm starten: Funktionen zur Einstellung der Simulationsgeschwindigkeit wählen Gewünschte Funktion per Softkey wählen, z. B. Simulationsgeschwindigkeit schrittweise erhöhen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 588: Übersicht: Ansichten

    Die Betriebsart Programm-Test bietet zusätzlich folgende Ansichten: Softkey Ansicht Volumenansicht Volumenansicht und Werkzeugwege Werkzeugwege Einschränkung während des Programmlaufs Das Resultat der Simulation kann fehlerhaft sein, wenn der Rechner der TNC durch komplizierte Bearbeitungsaufgaben ausgelastet ist. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 589: Darstellung

    17.1 3D-Darstellung Mit der hochauflösenden 3D-Darstellung können Sie die Oberfläche des bearbeiteten Werkstücks detailliert darstellen. Die TNC erzeugt durch eine simulierte Lichtquelle realistische Verhältnisse von Licht und Schatten. 3D-Darstellung wählen: Softkey 3D-Darstellung drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 590 Um einen beliebigen Bereich schnell zu vergrößern bzw. zu verkleinern: Mausrad nach vorne bzw. nach hinten drehen. Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 591 Bearbeitung auf Unregelmäßigkeiten prüfen, um unerwünschte Bearbeitungsmarken am Werkstück zu vermeiden. Solche Bearbeitungsmarken treten beispielsweise dann auf, wenn Punkte vom Postprozessor falsch ausgegeben wurden. Die TNC stellt Verfahrbewegungen im Eilgang rot dar. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 592: Draufsicht

    Softkey WEITERE ANSICHTSOPTIONEN drücken Softkey Darstellung in 3 Ebenen drücken Darstellung in 3 Ebenen in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge wählen: Softkey WEITERE ANSICHTSOPTIONEN drücken Softkey Darstellung in 3 Ebenen drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 593 Die Grundeinstellung der Schnittebene ist so gewählt, dass sie in der Bearbeitungsebene in der Rohteilmitte liegt und in der Werkzeugachse auf der Rohteiloberkante. Schnittebenen in Grundstellung bringen: Funktion zum Rücksetzen der Schnittebenen wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 594: Grafische Simulation Wiederholen

    Dafür können Sie die Grafik wieder auf das Rohteil zurücksetzen. Softkey Funktion Unbearbeitetes Rohteil anzeigen Werkzeug anzeigen Unabhängig von der Betriebsart können Sie sich das Werkzeug während der Simulation anzeigen lassen. Softkey Funktion Programmlauf Satzfolge / Programmlauf Einzelsatz Programm-Test TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 595: Bearbeitungszeit Ermitteln

    Softkey-Leiste umschalten, bis der Auswahl- Softkey für die Stoppuhr-Funktionen erscheint Stoppuhr-Funktionen wählen Gewünschte Funktion per Softkey wählen, z. B. angezeigte Zeit speichern Softkey Stoppuhr-Funktionen Angezeigte Zeit speichern Summe aus gespeicherter und angezeigter Zeit anzeigen Angezeigte Zeit löschen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 596: Rohteil Im Arbeitsraum Darstellen

    Ein- bzw. Ausschalten der Überwachungsfunktion Beachten Sie, dass auch bei BLK FORM CYLINDER ein Quader als Rohteil im Arbeitsraum dargestellt wird. Bei Verwendung der BLK FORM ROTATION wird kein Rohteil im Arbeitsraum dargestellt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 597: Funktionen Zur Programmanzeige

    In den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge zeigt die TNC Softkeys, mit denen Sie das Bearbeitungsprogramm seitenweise anzeigen lassen können: Softkey Funktionen Im Programm um eine Bildschirm-Seite zurückblättern Im Programm um eine Bildschirm-Seite vorblättern Programm-Anfang wählen Programm-Ende wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 598 Unverträglichkeiten fehlenden Angaben nicht ausführbaren Sprüngen Verletzungen des Arbeitsraums Zusätzlich können Sie folgende Funktionen nutzen: Programm-Test satzweise Testabbruch bei beliebigem Satz Sätze überspringen Funktionen für die grafische Darstellung Bearbeitungszeit ermitteln Zusätzliche Statusanzeige TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 599 Position anfahren, von der aus die TNC kollisionsfrei zur Bearbeitung positionieren kann. Ihr Maschinenhersteller kann auch für die Betriebsart Programm-Test ein Werkzeugwechsel-Makro definieren, dass das Verhalten der Maschine exakt simuliert. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 600 Bearbeitungszyklen – unterbrechen und wieder fortsetzen. Um den Test wieder fortsetzen zu können, dürfen Sie folgende Aktionen nicht durchführen: mit den Pfeiltasten oder der Taste GOTO einen anderen Satz wählen Änderungen am Programm durchführen ein neues Programm wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 601 Die folgenden TNC-Funktionen können Sie in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge nutzen: Programmlauf unterbrechen Programmlauf ab bestimmtem Satz Sätze überspringen Werkzeugtabelle TOOL.T editieren Q-Parameter kontrollieren und ändern Handrad-Positionierung überlagern Funktionen für die grafische Darstellung Zusätzliche Statusanzeige TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 602: Bearbeitungsprogramm Ausführen

    Sie den entsprechenden Zahlenwert erneut eingeben. Das Verhalten dieser Funktion ist maschinenabhängig. Beachten Sie Ihr Maschinenhandbuch! Programmlauf Satzfolge Bearbeitungsprogramm mit externer START-Taste starten Programmlauf Einzelsatz Jeden Satz des Bearbeitungsprogramms mit der externen START-Taste einzeln starten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 603: Bearbeitung Unterbrechen

    Programm ist gestoppt Bearbeitung unterbrechen durch Umschalten auf Betriebsart Programmlauf Einzelsatz Während ein Bearbeitungsprogramm in der Betriebsart Programmlauf Satzfolge abgearbeitet wird, Programmlauf Einzelsatz wählen. Die TNC unterbricht die Bearbeitung, nachdem der aktuelle Bearbeitungsschritt ausgeführt wurde. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 604: Maschinenachsen Während Einer Unterbrechung Verfahren

    Bereits ausgeführte Bearbeitungsschritte muss die TNC dann erneut abfahren. Wenn Sie den Programmlauf innerhalb einer Programmteil- Wiederholung oder innerhalb eines Unterprogramms unterbrechen, müssen Sie mit der Funktion VORLAUF ZU SATZ N die Unterbrechungsstelle wieder anfahren. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 605 Bei nicht löschbarer Fehlermeldung Taste END zwei Sekunden gedrückt halten, TNC führt einen Warmstart aus Fehlerursache beseitigen Neustart Bei wiederholtem Auftreten des Fehlers notieren Sie bitte die Fehlermeldung und benachrichtigen den Kundendienst. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 606: Freifahren Nach Stromausfall

    Bearbeitungsebene (Option #8) an Ihrer TNC freigeschaltet ist. Die TNC wählt den Verfahrmodus und die dazugehörigen Parameter automatisch vor. Falls der Verfahrmodus oder die Paremeter nicht korrekt vorgewählt wurden, können Sie diese manuell umstellen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 607 Sie das Handrad einsetzen, wählen Sie einen kleinen Vorschubfaktor. Für nicht referenzierte Achsen steht die Verfahrbereichsüberwachung nicht zur Verfügung. Beobachten Sie die Achsen während Sie sie bewegen. Fahren Sie nicht an die Verfahrbereichsgrenzen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 608 Softkey NEIN drücken. Falls das Werkzeug korrekt freigefahren wurde, Softkey JA drücken. Die TNC blendet den Dialog Freifahren angewählt aus. Maschine initialisieren: ggf. Referenzpunkte überfahren Gewünschten Maschinenzustand herstellen: ggf. geschwenkte Bearbeitungsebene rücksetzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 609: Beliebiger Einstieg Ins Programm (Satzvorlauf)

    Funktion POSITION ANFAHREN auf die ermittelte Position fahren. Die Werkzeuglängenkorrektur wird erst durch den Werkzeugaufruf und einen nachfolgenden Positioniersatz wirksam. Das gilt auch dann, wenn Sie nur die Werkzeuglänge geändert haben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 610 Wenn Sie in ein Unterprogramm mit Taste GOTO Satznummer einsteigen: überliest die TNC das Unterprogramm-Ende (LBL 0) setzt die TNC die Funktion M126 (Drehachsen wegoptimiert verfahren) zurück In solchen Fällen grundsätzlich mit der Funktion Satzvorlauf einsteigen! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 611: Wiederanfahren An Die Kontur

    Achsen in der Reihenfolge verfahren, die die TNC am Bildschirm vorschlägt: Externe START-Taste drücken oder Achsen in beliebiger Reihenfolge verfahren: Softkeys ANFAHREN X, ANFAHREN Z usw. drücken und jeweils mit externer START- Taste aktivieren Bearbeitung fortsetzen: Externe START-Taste drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 612: Automatischer Programmstart

    (siehe Bild rechts MItte) Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm gestartet werden soll Datum (TT.MM.JJJJ): Datum, an dem das Programm gestartet werden soll Um den Start zu aktivieren: Softkey OK drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 613: Sätze Überspringen

    In der Betriebsart Programmieren den Satz wählen, bei dem das Ausblendzeichen eingefügt werden soll Softkey EINFÜGEN wählen „/“-Zeichen löschen In der Betriebsart Programmieren den Satz wählen, bei dem das Ausblendzeichen gelöscht werden soll Softkey ENTFERNEN wählen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 614: Wahlweiser Programmlauf-Halt

    Programmlauf verwenden, dann schaltet die TNC die Spindel und das Kühlmittel nicht ab. Programmlauf oder Programm-Test bei Sätzen mit M1 nicht unterbrechen: Softkey auf AUS stellen Programmlauf oder Programm-Test bei Sätzen mit M1 unterbrechen: Softkey auf EIN stellen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 615 MOD-Funktionen...

  • Seite 616: Mod-Funktion

    Mit der Taste ENT wählen Sie die Einstellung aus. Wenn Sie die Einstellung nicht ändern wollen, schließen Sie das Fenster mit der Taste END. MOD-Funktionen verlassen MOD-Funktion beenden: Softkey ABBRUCH oder Taste END drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 617: Übersicht Mod-Funktionen

    Programmier-Eingabe für MDI Uhrzeit anzeigen Info-Zeile anzeigen Grafik-Einstellungen Modelltyp Modellqualität Maschinen-Einstellungen Kinematik Verfahrgrenzen Werkzeug-Einsatzdatei Externer Zugriff System-Einstellungen Systemzeit stellen Netzwerk-Verbindung definieren Netzwerk: IP Konfiguration Diagnose-Funktionen Bus-Diagnose Antriebsdiagnose HeROS-Information Allgemeine Information Software-Version FCL-Information Lizenz-Information Maschinenzeiten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 618: Grafik-Einstellungen

    Datenrate, genaue Abbildung der Werkzeuggeometrie, Abbildung von Satzendpunkten und Satznummern möglich, hoch hohe Datenrate, genaue Abbildung der Werkzeuggeometrie mittel mittlere Datenrate, Näherung der Werkzeuggeometrie niedrig niedrige Datenrate, geringe Näherung der Werkzeuggeometrie TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 619: Maschineneinstellungen

    Verbindung auszutaschen, z. B. mit der Datenübertragungssoftware TNCremo. Externen Zugriff sperren: Wählen Sie im MOD-Menü die Gruppe Maschinen- Einstellungen Menü Externer Zugriff wählen Stellen Sie den Softkey EXTERNER ZUGRIFF EIN/AUS auf AUS Drücken Sie den Softkey OK TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 620 Com 2 Serielle Schnittstelle 2 Zugriffsrechte: Nachfragen Bei externem Zugriff öffnet die TNC einen Abfrage-Dialog Verweigern Keinen Netzwerkzugriff zulassen Zulassen Netzwerkzugriff ohne Rückfrage erlauben Nur Maschinenhersteller Verbindung nur durch Eingabe einer Schlüsselzahl (Maschinenhersteller) möglich TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 621: Verfahrgrenzen Eingeben

    Sie in einer Achse ein Limit gesetzt haben. Die Einstellungen bleiben auch nach Neustarten der Steuerung erhalten. Die Schutzzone können Sie nur auschalten, indem Sie alle Werte löschen oder den Softkey ALLES LEEREN drücken. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 622: Werkzeug-Einsatzdatei

    Wählen Sie im MOD-Menü die Gruppe Maschinen- Einstellungen Wählen Sie das Menü Werkzeug-Einsatzdatei Wählen Sie die gewünschte Einstellung für die Betriebsarten Programmlauf Satzfolge/Einzelsatz und Programm-Test Drücken Sie den Softkey ÜBERNEHMEN Drücken Sie den Softkey OK TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 623: Kinematik Wählen

    Wenn Sie die Kinematik für den Maschinenbetrieb umschalten, führt die TNC alle nachfolgenden Verfahrbewegungen mit der geänderten Kinematik aus. Achten Sie darauf, dass Sie zum Überprüfen Ihres Werkstücks die richtige Kinematik im Programm-Test angewählt haben. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 624: Systemeinstellungen

    Drücken Sie den Softkey LOCAL/NTP, um den Eintrag Zeit über NTP Server synchronisieren zu wählen Geben Sie den Hostnamen oder die URL eines NTP-Servers ein Drücken Sie den Softkey HINZUFÜGEN Drücken Sie den Softkey OK TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 625: Positionsanzeige Wählen

    Verfahrwege, die mit der Funktion Handrad- M118 Überlagerung (M118) ausgeführt wurden Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positionsanzeige in der Statusanzeige. Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positionsanzeige in der zusätzlichen Statusanzeige. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 626: Maßsystem Wählen

    Betriebszeit der Steuerung seit der Inbetriebnahme Maschine ein Betriebszeit der Maschine seit der Inbetriebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme Der Maschinenhersteller kann noch zusätzliche Zeiten anzeigen lassen. Beachten Sie Ihr Maschinenhandbuch! TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 627: Schlüsselzahl Eingeben

    Steuerung installierter Entwicklungsstand, siehe "Entwicklungsstand (Upgrade-Funktionen)", Seite 11 18.9 Schlüsselzahl eingeben Anwendung Die TNC benötigt für folgende Funktionen eine Schlüsselzahl: Funktion Schlüsselzahl Anwender-Parameter wählen Ethernet-Karte konfigurieren NET123 Sonder-Funktionen bei der Q-Parameter- 555343 Programmierung freigeben TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 628: Datenschnittstellen Einrichten

    18.10 Datenschnittstellen einrichten 18.10 Datenschnittstellen einrichten Serielle Schnittstellen an der TNC 640 Die TNC 640 verwendet automatisch das Übertragungsprotokoll LSV2 für die serielle Datenübertragung. Das LSV2-Protokoll ist fest vorgegeben und kann außer der Einstellung der Baud-Rate (Maschinenparameter baudRateLsv2), nicht verändert werden. Sie können auch eine andere Übertragungsart (Schnittstelle) festlegen.
  • Seite 629 Empfänger bei seiner Auswertung eine gerade Anzahl an gesetzten Bit feststellt Stopp-Bits einstellen (stopBits) Mit dem Start- und einem oder zwei Stopp-Bits wird bei der seriellen Datenübertragung dem Empfänger eine Synchronistation auf jedes übertragene Zeichen ermöglicht. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 630 Mit Verhalten nach Empfang von ETX definieren (Optional) legen Sie fest, ob nach Empfang des Zeichens ETX das Zeichen EOT gesendet wird. TRUE: Es wird das Zeichen EOT nicht gesendet FALSE: Es wird das Zeichen EOT gesendet TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 631: Einstellungen Für Die Datenübertragung Mit Der Pc- Software Tncserver

    Datenübertragungsrate in Baud Muss mit der Einstellung in TNCserver übereinstimmen Datenübertragungsprotokoll BLOCKWISE Datenbits in jedem übertragenen 7 Bit Zeichen Art der Paritätsprüfung EVEN Anzahl Stopp-Bits 1 Stop-Bit Art des Handshake festlegen RTS_CTS Dateisystem für Dateioperation TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 632: Betriebsart Des Externen Geräts Wählen (Filesystem)

    Funktionen „alle Programme einlesen“, „angebotenes Programm einlesen“ und „Verzeichnis einlesen“ nicht nutzen. Symbol Externes Gerät Betriebsart PC mit HEIDENHAIN LSV2 Übertragungssoftware TNCremo HEIDENHAIN Disketten-Einheiten Fremdgeräte, wie Drucker, Leser, Stanzer, PC ohne TNCremo TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 633: Software Für Datenübertragung

    Folgen Sie den Anweisungen des Setup-Programms TNCremo unter Windows starten Klicken Sie auf <Start>, <Programme>, <HEIDENHAIN Anwendungen>, <TNCremo> Wenn Sie TNCremo das erste Mal starten, versucht TNCremo automatisch eine Verbindung zur TNC herzustellen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 634 Datenträger", Seite 136 und übertragen die gewünschten Dateien TNCremo beenden Wählen Sie den Menüpunkt <Datei>, <Beenden> Beachten Sie auch die kontextsensitive Hilfefunktion von TNCremo, in der alle Funktionen erklärt sind. Der Aufruf erfolgt über die Taste F1. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 635: Ethernet-Schnittstelle

    TNC konfigurieren Lassen Sie die TNC von einem Netzwerk-Spezialisten konfigurieren. Drücken Sie in der Betriebsart Programmieren die Taste MOD und geben Sie die Schlüsselzahl NET123 ein Drücken Sie in der Dateiverwaltung den Softkey NETZWERK TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 636 Diese Funktion muss standardmäßig erlauben deaktiviert sein. Funktion nur aktivieren, wenn zu Diagnosezwecken von extern über die TNC auf die optional vorhandene zweite TNC Ethernet-Schnittstelle zugegriffen werden soll. Nur in Verbindung mit dem Kundendienst akivieren TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 637 Option Default GW automatisch Gateway beziehen: Die TNC soll den Default- Gateway automatisch beziehen Option Default GW manuell konfigurieren: IP-Adressen des Default- Gateways manuell eingeben Änderungen mit Schaltfläche OK übernehmen oder mit Schaltfläche Abbrechen verwerfen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 638 User ID: Definition, mit welcher User- NFS-Shares Identifikation der Endanwender im setzen Netzwerk auf Dateien zugreift. Wert beim Netzwerk-Spezialisten erfragen Group ID: Definition, mit welcher Gruppen-Identifikation Sie im Netzwerk auf Dateien zugreifen. Wert beim Netzwerk-Spezialisten erfragen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 639 IP-Adresse versorgt sind. Zusätzlich können Sie Einstellungen für diese Geräte vornehmen Schaltfläche Erweiterte Optionen: Erweiterte Einstellmöglichkeiten für den DNS-/DHCP-Server. Schaltfläche Setze Standardwerte: Werkseinstellungen setzen. Sandbox: Änderungen nur in Absprache mit Ihrem Maschinenhersteller durchführen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 640 Hinzufügen: Die TNC startet dann den Verbindungsassistenten, in dem Sie alle erforderlichen Angeben dialoggeführt eingeben können Status log Anzeige von Statusinformationen und Fehlermeldungen. Über die Schaltfläche Leeren können Sie den Inhalt des Statusfensters löschen. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 641: Anwendung

    Firewall konfigurieren Einstellungen für die Firewall nehmen Sie wie folgt vor: Öffnen Sie mit der Maus die Taskleiste am unteren Bildschirmrand(siehe "Window-Manager", Seite 86) Betätigen Sie den grünen HEIDENHAIN-Button um das JH- Menu zu öffnen Wählen Sie den Menüpunkt Einstellungen Wählen Sie den Menüpunkt...
  • Seite 642 Programmen von Heidenhain nicht auf den Bildschirminhalt (z. B.Bildschirm- Foto) zugegriffen werden. Wird dieser Dienst gesperrt, so wird im VNC- Konfigurationsdialog von HeROS eine Warnung ange-zeigt, dass in der Firewall VNC gesperrt ist. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 643 Firewall zu ändern, damit die Steuerung in der Firewall die neue IP-Adresse zu einem Hostna-men verwendet. Advanced Diese Einstellungen sind nur für Ihre options Netzwerkspezialisten. Set standard Setzt die Einstellungen auf die von values HEIDENHAIN empfohlenen Standardwerte zurück TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 644: Funkhandrad Hr 550 Fs Konfigurieren

    Klicken Sie auf die Schaltfläche HR anbinden: Die TNC speichert die Seriennummer des eingelegten Funkhandrades ab und zeigt diese im Konfigurationsfenster links neben der Schaltfläche HR anbinden an Konfiguration speichern und Konfigurationsmenü verlassen: Schaltfläche ENDE drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 645: Funkkanal Einstellen

    FUNKHANDRAD EINRICHTEN drücken Klicken Sie auf die Schaltfläche Setze Leistung: Die TNC blendet die drei verfügbaren Leistungseinstellungen ein. Wählen Sie per Maus die gewünschte Einstellung aus Konfiguration speichern und Konfigurationsmenü verlassen: Schaltfläche ENDE drücken TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 646 Kanalwechsel auf einen weniger frequentierten Kanal schaffen. Versuchen Sie in solchen Fällen die Übertragungsqualität durch Auswählen eines anderen Kanals zu verbessern (siehe "Funkkanal einstellen", Seite 645) oder die Sendeleistung zu erhöhen (siehe "Sendeleistung einstellen", Seite 645). TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 647: Maschinenkonfiguration Laden

    Im MOD-Dialog Schlüsselwort RESTORE eingeben In der Dateiverwaltung der TNC die Backup-Datei (z. B. BKUP-2013-12-12_.zip) wählen, die TNC öffnet ein Überblendfenster für das Backup Not-Aus betätigen Softkey OK wählen, um den Backup-Vorgang zu starten TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 649: Tabellen Und Übersichten

    Tabellen und Übersichten...

  • Seite 650: Maschinenspezifische Anwenderparameter

    Die TNC führt eine fortlaufenden Änderungsliste, in der bis zu 20 Änderungen der Konfig-Daten gespeichert sind. Um Änderungen rückgängig zu machen, wählen Sie die gewünschte Zeile und drücken den Softkey ZUSÄTZL. FUNKT. und ÄNDERUNG AUFHEBEN. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 651 Zusätzlich zum Hilfetext werden weitere Informationen angezeigt, wie z. B. die Maßeinheit, ein Initialwert, eine Auswahl usw. Wenn der angewählte Maschinenparameter einem Parameter der Vorgängersteuerung entspricht, dann wird auch die entsprechende MP-Nummer angezeigt. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 652 Spindelposition nur anzeigen, wenn Spindel in Lageregelung during closed loop and M5: Spindelpositon anzeigen, wenn Spindel in Lageregelung und bei M5 Softkey Preset Tabelle anzeigen oder ausblenden True: Softkey Preset-Tabelle wird nicht angezeigt False: Softkey Preset-Tabelle anzeigen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 653 DisplaySettings Format der NC-Programme und Zyklenanzeige Programmeingabe im HEIDENHAIN Klartext oder in DIN/ISO HEIDENHAIN: Programm-Eingabe in der Betriebsart Positionieren mit Handeingabe im Klartext-Dialog ISO: Programm-Eingabe in der Betriebsart Positionieren mit Handeingabe in DIN/ISO TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 654 Einstellung der NC- und PLC-Dialogsprache NC-Dialogsprache ENGLISH GERMAN CZECH FRENCH ITALIAN SPANISH PORTUGUESE SWEDISH DANISH FINNISH DUTCH POLISH HUNGARIAN RUSSIAN CHINESE CHINESE_TRAD SLOVENIAN KOREAN NORWEGIAN ROMANIAN SLOVAK TURKISH PLC-Dialogsprache Siehe NC-Dialogsprache PLC-Fehlermeldungssprache Siehe NC-Dialogsprache Hilfe-Sprache Siehe NC-Dialogsprache TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 655 As Tool Length: Das programmierte Aufmaß DL wird für die Anzeige der werkstückbezogenen Position als Werkzeuglängenänderung betrachtet As Workpiece Oversize: Das programmierte Aufmaß DL wird für die Anzeige der werkstückbezogenen Position als Werkstückaufmass betrachtet TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 656 0.001 bis 0.999 [mm]: Erster maximal zulässiger Messfehler Maximal zulässiger Messfehler bei Werkzeugvermessung 0.001 bis 0.999 [mm]: Zweiter maximal zulässiger Messfehler NC-Stopp während Werkzeug prüfen True: Bei Überschreiten der Bruchtoleranz wird das NC-Programm gestoppt False: Das NC-Programm wird nicht gestoppt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 657 [2]: Z-Koordinate des Stylus-Mittelpunktes bezogen auf den Maschinen-Nullpunkt Sicherheitsabstand über dem Stylus für Vorpositionierung 0.001 bis 99 999.9999 [mm]: Sicherheitsabstand in Werkzeugachsrichtung Sicherheitszone um den Stylus für Vorpositionierung 0.001 bis 99 999.9999 [mm]: Sicherheitsabstand in der Ebene senkrecht zur Werkzeugachse TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 658 CircleTangential: Anfahren mit einer Kreisbewegung M-Funktion für Spindel-Orientierung in Bearbeitungs-Zyklen -1: Spindel-Orientierung direkt über NC 0: Funktion inaktiv 1 bis 999: Nummer der M-Funktion zur Spindel-Orientierung Fehlermeldung „Eintauchart nicht möglich“ nicht anzeigen on: Fehlermeldung wird nicht angezeigt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 659 Maximaler Abstand der gefilterten zur ungefilterten Kontur 0 bis 10 [mm]: Die weggefilterten Punkte liegen innerhalb dieser Toleranz zur resultierenden Strecke Maximale Länge der durch Filterung entstehenden Strecke 0 bis 1000 [mm]: Länge über die die Geometrie-Filterung wirkt TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 660 FALSE: Default-Achskonfiguration XYZABCUVW verwenden Verhalten bei achsparallelen Positioniersätzen TRUE: Achsparallele Positioniersätze erlaubt FALSE: Achsparallele Positioniersätze gesperrt Zeilennummer, bis zu der gleiche Syntaxelemente gesucht werden 500 bis 400000: Angewählte Elemente mit Pfeiltasten oben / unten suchen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 661 Pfad für FN 16-Ausgabe, wenn im Programm keine Pfad definiert wird FN 16-Ausgabepfad für Betriebsart Programmieren und Programm-Test Pfad für FN 16-Ausgabe, wenn im Programm keine Pfad definiert wird serial Interface RS232: siehe "Datenschnittstellen einrichten", Seite 628 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 662: Steckerbelegung Und Anschlusskabel Für Datenschnittstellen

    Stift Farbe Buchse nicht weiß/ belegen braun gelb gelb grün grün braun braun Signal GND blau grau grau rosa rosa nicht violett belegen Geh. Außenschirm Geh. Außenschirm Geh. Geh. Geh. Geh. Außenschirm Geh. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 663 Buchse nicht belegen gelb gelb weiß weiß braun braun Signal GND schwarz schwarz violett violett grau grau weiß/grün weiß/grün nicht grün grün belegen Geh. Außenschirm Geh. Außenschirm Geh. Geh. Geh. Geh. Außenschirm Geh. TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 664 Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Tabelle. Adapterblock 363987-02 VB 366964-xx Buchse Stift Buchse Farbe Buchse gelb weiß braun schwarz violett grau weiß/ grün grün Geh. Geh. Geh. Außen- Geh. schirm TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 665: Ethernet-Schnittstelle Rj45-Buchse

    Steckerbelegung und Anschlusskabel für Datenschnittstellen 19.2 Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge: Ungeschirmt: 100 m Geschirmt: 400 m Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 666 (TCPM = Tool Center Point Management) Werkzeug senkrecht auf der Kontur halten Werkzeugradiuskorrektur senkrecht zur Bewegungs- und Werkzeugrichtung Rundtisch-Bearbeitung Programmieren von Konturen auf der Abwicklung eines Zylinders (Advanced Function Set 1) Vorschub in mm/min ■ Konturelemente Gerade TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 667 , ln, log, Absolutwert einer Zahl, Konstante π, Negieren, Nachkommastellen oder Vorkommastellen abschneiden ■ Funktionen zur Kreisberechnung ■ String-Parameter ■ Programmierhilfen Taschenrechner ■ Vollständige Liste aller anstehenden Fehlermeldungen ■ Kontextsensitive Hilfe-Funktion bei Fehlermeldungen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 668 Mehrere Nullpunkt-Tabellen zum Speichern werkstückbezogener Nullpunkte ■ Tastsystem-Zyklen Tastsystem kalibrieren ■ Werkstück-Schieflage manuell und automatisch kompensieren ■ Bezugspunkt manuell und automatisch setzen ■ Werkstücke automatisch vermessen ■ Zyklen zur automatischen Werkzeugvermessung ■ Zyklen zur automatischen Kinematik-Vermessung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 669 ■ Haftreibung ■ Datenschnittstellen je eine V.24 / RS-232-C max. 115 kBaud ■ Erweiterte Datenschnittstelle mit LSV-2-Protokoll zum externen Bedienen der TNC über die Datenschnittstelle mit HEIDENHAIN- Software TNCremo ■ Ethernet-Schnittstelle 1000 Base T ■ 3 x USB 2.0 ■...
  • Seite 670 Werkzeug senkrecht auf der Kontur halten Werkzeugradiuskorrektur senkrecht zur Bewegungsrichtung und Werkzeugrichtung Interpolation: Gerade in 5 Achsen (Export genehmigungspflichtig) Display Step (Option #23) Anzeigeschritt Eingabefeinheit: Linearachsen bis zu 0,01 µm Winkelachsen bis zu 0,00001° TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 671 Remote Desktop Manager (Option #133) Fernbedienung externer Windows auf einer separaten Rechnereinheit Rechnereinheiten Eingebunden in die Oberfläche der TNC Synchronizing Functions (Option #135) Synchronisierungsfunktionen Echtzeit-Koppelfunktion (Real Time Coupling – RTC): Koppeln von Achsen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 672 Automatisches Ermitteln von Werkstückmassen und Reibkräften Anpassung von Regelparametern in Abhängigkeit von der aktuellen Masse des Werkstücks Active Chatter Control – ACC (Option #145) Aktive Ratterregelung Vollautomatische Funktion zur Rattervermeidung während der Bearbeitung TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 673 Marken (LBL) für Programm-Sprünge 0 bis 999 (5,0) Marken (LBL) für Programm-Sprünge Beliebiger Textstring zwischen Hochkommas (““) Anzahl von Programmteil-Wiederholungen 1 bis 65 534 (5,0) Fehler-Nummer bei Q-Parameter-Funktion 0 bis 1 199 (4,0) FN14 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 674: Übersichtstabellen

    Rückwärts-Senken ■ Universal-Tiefbohren ■ Gewindebohren mit Ausgleichsfutter, neu ■ Gewindebohren ohne Ausgleichsfutter, neu ■ Bohrfräsen ■ Gewindebohren mit Spanbruch ■ Punktemuster auf Kreis ■ Punktemuster auf Linien ■ Abzeilen ■ Regelfläche ■ Planfräsen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 675: Zusatzfunktionen

    Im Positioniersatz: Koordinaten beziehen sich auf den Maschinen- Nullpunkt ■ Im Positioniersatz: Koordinaten beziehen sich auf eine vom Maschinenhersteller definierte Position, z. B. auf die Werkzeugwechsel- Position ■ Anzeige der Drehachse reduzieren auf einen Wert unter 360° TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 676 Grunddrehung löschen ■ M144 Berücksichtigung der Maschinen-Kinematik in IST/SOLL-Positionen am Satzende ■ M145 M144 zurücksetzen ■ M141 Tastsystem-Überwachung unterdrücken ■ M148 Werkzeug bei NC-Stopp automatisch von der Kontur abheben ■ M149 M148 zurücksetzen TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...

  • Seite 677: Vergleich: Technische Daten

    Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Technische Daten Funktion TNC 640 iTNC 530 Achsen Maximal 18 Maximal 18 Eingabefeinheit und Anzeigeschritt: Linearachsen 0,1µm, 0,01 µm 0,1 µm...

  • Seite 678: Vergleich: Zubehör

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Zubehör Funktion TNC 640 iTNC 530 Elektronische Handräder HR 410 HR 420 HR 520/530/550 HR 130 HR 150 über HRA 110 Tastsysteme TS 220 TS 440...

  • Seite 679: Vergleich: Benutzerfunktionen

    Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Vergleich: Maschinenspezifische Funktionen Funktion TNC 640 iTNC 530 Verfahrbereichsumschaltung Funktion verfügbar Funktion verfügbar Zentralantrieb (1 Motor für mehrere Funktion verfügbar Funktion verfügbar Maschinenachsen) C-Achs-Betrieb (Spindelmotor treibt Funktion verfügbar Funktion verfügbar Rundachse an) Automatischer Fräskopfwechsel...
  • Seite 680 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Werkzeugkorrektur In der Bearbeitungsebene und Werkzeuglänge Radiuskorrigierte Kontur bis zu 99 Sätze vorausberechnen Dreidimensionale Werkzeugradiuskorrektur X, mit Option #9 X, mit Option #9...
  • Seite 681 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Konstante Bahngeschwindigkeit auf die Werkzeugmittelpunktsbahn oder auf die Werkzeugschneide bezogen Parallelbetrieb: Programm erstellen, während ein anderes Programm abgearbeitet wird Programmieren von Zählerachsen Bearbeitungsebene schwenken (Zyklus 19, PLANE-...
  • Seite 682 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Q-Parameter-Programmierung: Mathematische Standard-Funktionen Formeleingabe String-Verarbeitung Lokale Q-Parameter QL Remanente Q-Parameter QR Parameter verändern bei Programm-Unterbrechung FN15: PRINT – FN25: PRESET –...
  • Seite 683 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Grafik-Unterstützung Programmiergrafik 2D REDRAW-Funktion – Gitterlinien als Hintergrund anzeigem – Liniengrafik 3D Test-Grafik (Draufsicht, Darstellung in 3 Ebenen, 3D- Darstellung) Hochauflösende Darstellung Werkzeug anzeigen...
  • Seite 684 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Nullpunkt-Tabellen: Speichern werkstückbezogener Nullpunkte Preset-Tabelle: Bezugspunkte verwalten Paletten-Verwaltung Unterstützung von Palettendateien Werkzeugorientierte Bearbeitung – Paletten-Preset-Tabelle: Bezugspunkte für Paletten – verwalten Wiederanfahren an die Kontur...
  • Seite 685 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 CAM-Unterstützung: Konturen aus DXF-Daten übernehmen X, Option #42 X, Option #42 Bearbeitungspositionen aus DXF-Daten übernehmen X, Option #42 X, Option #42 Offline-Filter für CAM-Dateien –...

  • Seite 686: Vergleich: Zyklen

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Dynamische Anzeige von Q-Parameter-Inhalten, – Nummernkreise definierbar OEM spezifische zusätzliche Statusanzeige via Python Grafische Anzeige der Restlaufzeit – Individuelle Farbeinstellungen der Benutzer-Oberfläche –...
  • Seite 687 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Zyklus TNC 640 iTNC 530 32, Toleranz mit HSC-Mode und TA 39, Zylinder-Mantel Außenkontur X, Option #8 X, Option #8 200, Bohren 201, Reiben 202, Ausdrehen 203, Universal-Bohren 204, Rückwärts-Senken...
  • Seite 688 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Zyklus TNC 640 iTNC 530 267 , Aussengewindefräsen 270, Konturzug-Daten zum Einstellen des Verhaltens von Zyklus 25 275, Wirbelfräsen 276, Konturzug 3D – 290, Interpolationsdrehen –...

  • Seite 689: Vergleich: Zusatzfunktionen

    Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Vergleich: Zusatzfunktionen Wirkung TNC 640 iTNC 530 Programmlauf HALT /Spindel HALT/Kühlmittel AUS Wahlweiser Programmlauf HALT Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Statusanzeige (abhängig von Maschinenparameter)/ Rücksprung zu Satz 1...
  • Seite 690 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Wirkung TNC 640 iTNC 530 M112 Konturübergänge zwischen beliebigen Konturübergängen – (empfohlen: einfügen Zyklus 32) M113 M112 rücksetzen M114 Automatische Korrektur der Maschinengeometrie beim Arbeiten – (empfohlen:...
  • Seite 691 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Vergleich: Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad Zyklus TNC 640 iTNC 530 Tastsystem-Tabelle zur Verwaltung von 3D-Tastsystemen – Wirksame Länge kalibrieren Wirksamen Radius kalibrieren Grunddrehung über eine Gerade ermitteln Bezugspunkt-Setzen in einer wählbaren Achse...

  • Seite 692: Vergleich: Tastsystem-Zyklen Zur Automatischen Werkstück-Kontrolle

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle Zyklus TNC 640 iTNC 530 0, Bezugsebene 1, Bezugspunkt Polar 2, TS Kalibrieren – 3, Messen 4, Messen 3D 9, TS Kalibrieren Länge –...

  • Seite 693: Vergleich: Unterschiede Beim Programmieren

    Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Zyklus TNC 640 iTNC 530 431, Messen Ebene 440, Achsverschiebung messen – 441, Schnelles Antasten (an TNC 640 teilweise über Tastsystem- – Tabelle möglich) 450, Kinematik sichern X, Option #48...
  • Seite 694 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Programmieren von Softkey-Leiste wird beim Softkey-Leiste wird beim Sonderfunktionen über die Taste Betätigen der Taste als Untermenü Betätigen der Taste als letzte SPEC FCT geöffnet.
  • Seite 695 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Nullpunkt-Tabelle: Sortierfunktion nach Werten Verfügbar Nicht verfügbar innerhalb einer Achse Tabelle rücksetzen Verfügbar Nicht verfügbar Ausblenden nicht vorhandener Verfügbar Verfügbar Achsen Umschaltung der Ansicht Liste/ Umschaltung über Split-Screen-...
  • Seite 696 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Handling bei Fehlermeldungen: Aufruf über Taste ERR Aufruf über Taste HELP Hilfe bei Fehlermeldungen Betriebsartenwechsel, wenn Hilfe-Menü wird bei Betriebsartenwechsel ist nicht Hilfe-Menü...
  • Seite 697 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Suchfunktion: Liste der zuletzt gesuchten Nicht verfügbar Verfügbar Wörter Elemente des aktiven Satzes Nicht verfügbar Verfügbar anzeigen Liste aller verfügbaren NC- Nicht verfügbar Verfügbar Sätze anzeigen...

  • Seite 698: Vergleich: Unterschiede Beim Programm-Test, Funktionalität

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Unterschiede beim Programm-Test, Funktionalität Funktion TNC 640 iTNC 530 Test bis zu Satz N Funktion nicht verfügbar Funktion verfügbar Einstieg mit Taste GOTO Funktion auch nach START Funktion nur möglich, wenn der...
  • Seite 699 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Preset-Tabelle Basistransformation Basistransformation (Translation) (Translation und Rotation) vom vom Maschinentischsystem Maschinentischsystem in das in das Werkstücksystem über die Spalten X, Y und Z, sowie Werkstücksystem über die Spalten...

  • Seite 700: Vergleich: Unterschiede Manueller Betrieb, Bedienung

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Unterschiede Manueller Betrieb, Bedienung Funktion TNC 640 iTNC 530 Positionswerte von mechanischen Istposition per Softkey Istposition per Hardkey Tastern übernehmen übernehmen übernehmen Nur über Softkey ENDE möglich Über Softkey ENDE und über...

  • Seite 701: Vergleich: Unterschiede Beim Abarbeiten, Verfahrbewegungen

    Vergleich: Unterschiede beim Abarbeiten, Verfahrbewegungen Achtung, Verfahrbewegungen prüfen! NC-Programme, die auf älteren TNC-Steuerungen erstellt wurden, können auf einer TNC 640 zu anderen Verfahrbewegungen oder zu Fehlermeldungen führen! Programme unbedingt mit der erforderlichen Sorgfalt und Vorsicht einfahren! Im folgenden finden Sie eine Liste bekannter Unterschiede. Die Liste erhebt keinen Anspruch auf Vollständigkeit!
  • Seite 702 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 Q60 bis Q99 (bzw. QS60 bis QS99) Q60 bis Q99 (bzw. QS60 bis Wirksamkeit von Q-Parametern QS99) wirken in Abhängigkeit wirken grundsätzlich immer lokal.
  • Seite 703 Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 Kreisprogrammierung mit Der inkrementale Drehwinkel Das Vorzeichen des Drehsinns IPA und der Drehsinn DR wird verwendet, wenn DR und IPA Polarkoordinaten müssen das gleiche Vorzeichen mit unterschiedlichen Vorzeichen haben.
  • Seite 704 Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Funktion TNC 640 iTNC 530 SLII-Zyklen 20 bis 24: Verhalten bei Inseln, die nicht in Können mit komplexer Können mit komplexer Taschen enthalten sind Konturformel nicht definiert Konturformel eingeschränkt...

  • Seite 705: Vergleich: Unterschiede Im Mdi-Betrieb

    Funktionen der TNC 640 und der iTNC 530 im Vergleich 19.5 Funktion TNC 640 iTNC 530 PLANE-Funktion: TABLE ROT/COORD ROT nicht COORD ROT wird verwendet Konfigurierte Einstellung wird definiert verwendet Alle PLANE-Funktionen können Nur PLANE AXIAL wird Maschine ist auf Achswinkel konfiguriert verwendet werden ausgeführt...

  • Seite 706: Vergleich: Unterschiede Beim Programmierplatz

    Tabellen und Übersichten 19.5 Funktionen der TNC 640 und der iTNC 530 im Vergleich Vergleich: Unterschiede beim Programmierplatz Funktion TNC 640 iTNC 530 Demo-Version Programme mit mehr als 100 NC- Programme können angewählt Sätzen können nicht angewählt werden, es werden maximal 100 werden, Fehlermeldung wird NC-Sätze dargestellt, weitere...
  • Seite 707 Layer einstellen...... 265 Dateien markieren....126 Gerade......223 Dynamische Datei-Verwaltung Kreisbahn mit festgelegtem Kollisionsüberwachung..... 393 Dateien überschreiben... 122 Radius........228 Datei kopieren......121 Kreisbahn mit tangentialem Datei löschen......125 Ecken-Runden......225 Anschluss......230 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 708 FN23: KREISDATEN: Kreis aus 3 Offene Konturecken M98..374 Ist-Position übernehmen..108 Punkten berechnen....306 Options-Nummer..... 627 iTNC 530........72 FN24: KREISDATEN: Kreis aus 4 Punkten berechnen....306 FN26: TABOPEN: Frei definierbare Paletten-Tabelle......482 JPG-Datei öffnen...... 135 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 709 Software-Nummer....627 Video-Datei öffnen....134 Satzvorlauf......609 Sonderfunktionen..... 390 Virtuelle Werkzeugachse..381 Übersicht........ 601 SPEC FCT........ 390 Vollkreis........227 unterbrechen......603 Spindeldrehzahl ändern.... 531 Vorschub........530 Programmteile kopieren... 111 Spindeldrehzahl eingeben..186 ändern........531 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
  • Seite 710 Werkzeugtabelle Eingabemöglichkeiten.... 174 Werkzeugvermessung....177 Werkzeugverwaltung....193 Werkzeugwechsel....188 Wiederanfahren an die Kontur.. 611 Window-Manager....... 86 Winkelfunktionen..... 305 ZIP-Archive....... 133 Zubehör........93 Zusatzachsen....... 97, 97 Zusatz-Funktionen....368 eingeben........ 368 für das Bahnverhalten.... 373 TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015...
