Seite 1 TNC 410 TNC 426 TNC 430 NC-Software 286 060-xx 286 080-xx 280 476-xx 280 477-xx Benutzer-Handbuch DIN-ISO-Programmierung Deutsch (de) 4/2002...
Seite 2 Bedienelemente der Bildschirm-Einheit Bahnbewegungen programmieren Bildschirm-Aufteilung wählen Kontur anfahren/verlassen Bildschirm zwischen Maschinen- und Freie Konturprogrammierung FK Programmier-Betriebsart wählen Softkeys: Funktion im Bildschirm wählen Gerade Softkey-Leisten umschalten Kreismittelpunkt/Pol für Polarkoordinaten Bildschirm-Einstellungen ändern Kreisbahn um Kreismittelpunkt (nur BC 120) Alpha-Tastatur: Buchstaben und Zeichen eingeben Kreisbahn mit Radius Datei-Namen Kommentare...
Seite 5: Tnc-Typ, Software Und Funktionen
Setzen Sie sich bitte mit dem Maschinenhersteller in Verbindung, um den tatsächlichen Funktionsumfang Ihrer Maschine kennenzulernen. Viele Maschinenhersteller und HEIDENHAIN bieten für die TNCs Pro- grammier-Kurse an. Die Teilnahme an solchen Kursen ist empfehlens- wert, um sich intensiv mit den TNC-Funktionen vertraut zu machen.
Seite 6 Vorgesehener Einsatzort Die TNC entspricht der Klasse A nach EN 55022 und ist hauptsächlich für den Betrieb in Industriegebieten vorgesehen. Neue Funktionen der NC-Software 280 476-xx Gewindefräszyklen 262 bis 267 (siehe „Grundlagen zum Gewinde- fräsen” auf Seite 209) Gewindebohrzyklus 209 mit Spanbruch (siehe „GEWINDEBOHREN SPANBRUCH (Zyklus G209, nicht TNC 410)”...
Seite 7: Neue/Geänderte Beschreibungen In Diesem Handbuch
Zusammenfassung der Eingabeformate (siehe „Eingabe-Formate und Einheiten von TNC-Funktionen” auf Seite 445) Satzvorlauf bei Paletten-Tabellen (siehe „Beliebiger Einstieg ins Pro- gramm (Satzvorlauf)” auf Seite 382) Austausch der Puffer-Batterie (siehe „Puffer-Batterie wechseln ” auf Seite 447) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 9: Inhaltsverzeichnis
Inhalt Einführung Handbetrieb und Einrichten Positionieren mit Handeingabe Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen Programmieren: Werkzeuge Programmieren: Konturen programmieren Programmieren: Zusatz-Funktionen Programmieren: Zyklen Programmieren: Unterprogramme und Programmteil-Wiederholungen Programmieren: Q-Parameter Programmtest und Programm-lauf MOD-Funktionen Tabellen und Übersichten...
Seite 11 1 Einführung ..1 1.1 Die TNC 410, TNC 426 und die TNC 430 ..2 Programmierung: HEIDENHAIN Klartext-Dialog und DIN/ISO ..2 Kompatibilität ..2 1.2 Bildschirm und Bedienfeld ..3 Bildschirm ..3 Bildschirm-Aufteilung festlegen ..4 Bedienfeld ..5 1.3 Betriebsarten ..
Seite 12 2 Handbetrieb und Einrichten ..17 2.1 Einschalten, Ausschalten ..18 Einschalten ..18 Zusätzliche Funktionen für die TNC 426, TNC 430 ..19 2.2 Verfahren der Maschinenachsen ..20 Hinweis ..20 Achse mit den externen Richtungstasten verfahren ..20 Verfahren mit dem elektronischen Handrad HR 410 ..
Seite 13 Eine der letzten 10 gewählten Dateien wählen ..50 Datei umbenennen ..50 FK-Programm in Klartext-Programm umwandeln ..51 Datei schützen / Dateischutz aufheben ..52 4.4 Erweiterte Datei-Verwaltung TNC 426, TNC 430 ..53 Hinweis ..53 Verzeichnisse ..53 Pfade ..53 Übersicht: Funktionen der erweiterten Datei-Verwaltung ..
Seite 14 4.6 Programme eröffnen und eingeben ..71 Aufbau eines NC-Programms im DIN/ISO-Format ..71 Rohteil definieren: G30/G31 ..71 Neues Bearbeitungs-Programm eröffnen TNC 426, TNC 430 ..72 Neues Bearbeitungs-Programm eröffnen TNC 410 ..73 Rohteil-Definition ..74 Werkzeug-Bewegungen programmieren ..76 Programm editieren TNC 426, TNC 430 ..
Seite 15 Platz-Tabelle für Werkzeug-Wechsler ..107 Werkzeug-Daten aufrufen ..109 Werkzeugwechsel ..110 5.3 Werkzeug-Korrektur ..111 Einführung ..111 Werkzeug-Längenkorrektur ..111 Werkzeug-Radiuskorrektur ..112 5.4 Peripheral Milling: 3D-Radiuskorrektur mit Werkzeug-Orientierung ..115 Anwendung ..115 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 16 6 Programmieren: Konturen programmieren ..117 6.1 Werkzeug-Bewegungen ..118 Bahnfunktionen ..118 Zusatzfunktionen M ..118 Unterprogramme und Programmteil-Wiederholungen ..118 Programmieren mit Q-Parametern ..118 6.2 Grundlagen zu den Bahnfunktionen ..119 Werkzeugbewegung für eine Bearbeitung programmieren ..119 6.3 Kontur anfahren und verlassen ..
Seite 17 7.4 Zusatz-Funktionen für das Bahnverhalten ..153 Ecken verschleifen: M90 ..153 Definierten Rundungskreis zwischen Geradenstücken einfügen: M112 (TNC 426, TNC 430) ..154 Konturübergänge zwischen beliebigen Konturelementen einfügen: M112 (TNC 410) ..154 Konturfilter: M124 (nicht TNC 426, TNC 430) ..156 Kleine Konturstufen bearbeiten: M97 ..
Seite 18 8 Programmieren: Zyklen ..175 8.1 Mit Zyklen arbeiten ..176 Zyklus definieren über Softkeys ..176 Zyklus aufrufen ..177 Arbeiten mit Zusatzachsen U/V/W ..179 8.2 Punkte-Tabellen ..180 Anwendung ..180 Punkte-Tabelle eingeben ..180 Punkte-Tabelle im Programm wählen ..181 Zyklus in Verbindung mit Punkte-Tabellen aufrufen ..
Seite 19 BEARBEITUNGSEBENE (Zyklus G80, nicht TNC 410) ..306 8.10 Sonder-Zyklen ..313 VERWEILZEIT (Zyklus G04) ..313 PROGRAMM-AUFRUF (Zyklus G39) ..313 SPINDEL-ORIENTIERUNG (Zyklus G36) ..314 TOLERANZ (Zyklus G62, nicht TNC 410) ..315 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 20 9 Programmieren: Unterprogramme und Programmteil-Wiederholungen ..317 9.1 Unterprogramme und Programmteil-Wiederholungen kennzeichnen ..318 Label ..318 9.2 Unterprogramme ..319 Arbeitsweise ..319 Programmier-Hinweise ..319 Unterprogramm programmieren ..319 Unterprogramm aufrufen ..319 9.3 Programmteil-Wiederholungen ..320 Label G98 ..320 Arbeitsweise ..
Seite 21 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 ..355 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln (nicht TNC 410): von der TNC berechnete Koordinaten für Drehachsen ..355 Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) ..356 HEIDENHAIN TNC 410, TNC 426, TNC 430 XVII...
Seite 22 Wiederanfahren an die Kontur ..384 11.5 Automatischer Programmstart (nicht TNC 410) ..385 Anwendung ..385 11.6 Blockweises Übertragen: Lange Programme ausführen (nicht TNC 426, TNC 430) ..386 Anwendung ..386 Programm blockweise übertragen ..386 11.7 Sätze überspringen ..387 Anwendung ..
Seite 23 Einstellungen ändern ..390 MOD-Funktionen verlassen ..390 Übersicht MOD-Funktionen TNC 426, TNC 430 ..390 12.2 System-Information (nicht TNC 426, TNC 430) ..392 Anwendung ..392 12.3 Software- und Options-Nummern (nicht TNC 410) ..393 Anwendung ..393 12.4 Schlüssel-Zahl eingeben ..
Seite 24 Arbeiten ohne Verfahrbereichs-Begrenzung ..416 Maximalen Verfahrbereich ermitteln und eingeben ..417 Nullpunkt-Anzeige ..417 Verfahrbereichs-Begrenzung für den Programm-Test (nicht TNC 426, TNC 430) ..417 12.16 HILFE-Funktion ausführen ..418 Anwendung ..418 HILFE-Funktion wählen und ausführen ..418 12.17 Betriebszeiten anzeigen (bei TNC 410 über Schlüsselzahl) ..
Seite 25 13.3 Technische Information ..442 TNC-Charakteristik ..442 13.4 Puffer-Batterie wechseln ..447 TNC 410 CA/PA, TNC 426 CB/PB, TNC 430 CA/PA ..447 TNC 410 M, TNC 426 M, TNC 430 M ..447 13.5 DIN/ISO-Adressbuchstaben ..448 G-Funktionen ..448 Belegte Adress-Buchstaben ..
Seite 27: Einführung
Einführung...
Seite 28: Die Tnc 410, Tnc 426 Und Die Tnc 430
Einsatz an Fräs- und Bohrmaschinen sowie Bearbeitungs- zentren ausgelegt. Die TNC 410 kann bis zu 4 Achsen, die TNC 426 kann bis zu 5 Achsen, die TNC 430 bis zu 9 Achsen steuern. Zusätzlich können Sie die Winkelposition der Spindel programmiert einstellen.

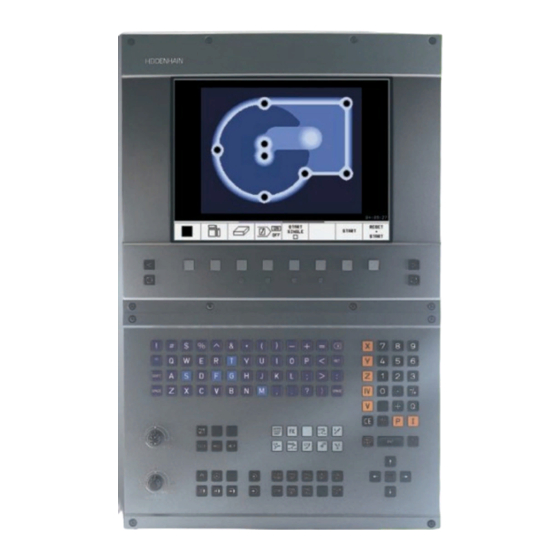

Seite 29: Bildschirm Und Bedienfeld
Im Hauptmenü: Hellfeld nach oben verschieben Im Untermenü: Wert vergrößern oder Bild nach rechts bzw. nach oben verschieben Im Hauptmenü: Untermenü wählen Im Untermenü: Untermenü verlassen Hauptmenü-Dialog Funktion BRIGHTNESS Helligkeit ändern CONTRAST Kontrast ändern H-POSITION Horizontale Bildposition ändern HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 30: Bildschirm-Aufteilung Festlegen
Hauptmenü-Dialog Funktion V-POSITION Vertikale Bildposition ändern V-SIZE Bildhöhe ändern SIDE-PIN Fassförmige Verzerrung korrigieren TRAPEZOID Trapezförmige Verzerrung korrigieren ROTATION Bildschieflage korrigieren COLOR TEMP Farbtemperatur ändern R-GAIN Farbeinstellung Rot ändern B-GAIN Farbeinstellung Blau ändern RECALL Keine Funktion Der BC 120 ist gegen magnetische oder elektromagnetische Einstreu- ungen empfindlich.
Seite 31: Bedienfeld
Programmier-Betriebsarten Maschinen-Betriebsarten Eröffnen der Programmier-Dialoge Pfeil-Tasten und Sprunganweisung GOTO Zahleneingabe und Achswahl Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags- seite zusammengefasst. Externe Tasten, wie z.B. NC-START, sind im Maschinenhandbuch beschrieben. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 32: Betriebsarten
Festlegen des Digitalisierbereichs definieren Sie hier. Softkeys zur Bildschirm-Aufteilung Fenster Softkey Programm Links: Programm, rechts: Status- Anzeige (nur TNC 426, TNC 430) Links: Programm, rechts: Allge- meine Programm-Informationen (nur TNC 410) Links: Programm, rechts: Positionen und Koordinaten (nur TNC 410) Links: Programm, rechts: Informatio-...
Seite 33: Programm-Einspeichern/Editieren
Unverträglichkeiten, fehlende oder falsche Angaben im Programm und Verletzungen des Arbeitsraumes herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirm-Aufteilung: siehe „Pro- grammlauf Satzfolge und Programmlauf Einzel- satz”, Seite 8. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 34: Programmlauf Satzfolge Und Programmlauf Einzelsatz
Links: Programm, rechts: Informatio- nen zu Werkzeugen (nur TNC 410) Links: Programm, rechts: Koordina- ten-Umrechnungen (nur TNC 410) Links: Programm, rechts: Werkzeug- Vermessung (nur TNC 410) Softkeys zur Bildschirm-Aufteilung bei Paletten- Tabellen (nur TNC 426, TNC 430): Siehe nächste Seite. 1 Einführung...
Seite 35 Softkeys zur Bildschirm-Aufteilung bei Paletten- Tabellen (nur TNC 426, TNC 430) Fenster Softkey Paletten-Tabelle Links: Programm, rechts: Paletten- Tabelle Links: Paletten-Tabelle, rechts: Status Links: Paletten-Tabelle, rechts: Grafik HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 36: Status-Anzeigen
Vorschub F und wirksame Zusatzfunktion M Programmlauf ist gestartet Achse ist geklemmt Achse kann mit dem Handrad verfahren werden Achsen werden in geschwenkter Bearbeitungs- ebene verfahren (nur TNC 426, TNC 430) Achsen werden unter Berücksichtigung der Grund- drehung verfahren 1 Einführung...
Seite 37: Zusätzliche Status-Anzeigen
Zusätzliche Status-Anzeige wählen, z.B. allgemeine Programm-Informationen Nachfolgend sind verschiedene zusätzliche Status-Anzeigen beschrie- ben, die Sie über Softkeys wählen können: Allgemeine Programm-Information Hauptprogramm-Name Aufgerufene Programme Aktiver Bearbeitungs-Zyklus Kreismittelpunkt CC (Pol) Bearbeitungszeit Zähler für Verweilzeit HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 38 Positionen und Koordinaten Positionsanzeige Art der Positionsanzeige, z. B. Ist-Position Schwenkwinkel für die Bearbeitungsebene (nur TNC 426, TNC 430) Winkel der Grunddrehung Informationen zu den Werkzeugen Anzeige T: Werkzeug-Nummer und -Name Anzeige RT: Nummer und Name eines Schwester-Werkzeugs Werkzeugachse Werkzeug-Länge und -Radien Aufmaße (Delta-Werte) aus dem TOOL CALL (PGM) und der...
Seite 39 Der Stern hinter dem Messwert zeigt an, dass die Toleranz aus der Werkzeug-Tabelle überschritten wurde Aktive Zusatzfunktionen M (nicht TNC 410) Liste der aktiven M-Funktionen mit festgelegter Bedeutung Liste der aktiven M-Funktionen, die von Ihrem Maschinen-Her- steller angepasst werden HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 40: Zubehör: 3D-Tastsysteme Und Elektronische Handräder Von Heidenhain
1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN 3D-Tastsysteme Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können Sie: Werkstücke automatisch ausrichten Schnell und genau Bezugspunkte setzen Messungen am Werkstück während des Programmlaufs ausführen 3D-Formen digitalisieren (Option) sowie Werkzeuge vermessen und prüfen Alle Tastsystem-Funktionen sind in einem separaten Benutzer-Handbuch beschrieben.
Seite 41: Elektronische Handräder Hr
Die elektronischen Handräder vereinfachen das präzise manuelle Ver- fahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR 130 und HR 150 bietet HEIDENHAIN das portable Handrad HR 410 an (siehe Bild Mitte). HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 43: Handbetrieb Und Einrichten
Handbetrieb und Einrichten...
Seite 44: Einschalten, Ausschalten
2.1 Einschalten, Ausschalten Einschalten Das Einschalten und das Anfahren der Referenzpunkte sind maschinenabhängige Funktionen. Beachten Sie Ihr Maschinenhandbuch. Die Versorgungsspannung von TNC und Maschine einschalten. Danach zeigt die TNC folgenden Dialog an: Sp e ic h er t e st Speicher der TNC wird automatisch überprüft St r om u nt e r br e ch u ng TNC-Meldung, dass Stromunterbrechung vorlag –...
Seite 45: Zusätzliche Funktionen Für Die Tnc 426, Tnc 430
Zusätzliche Funktionen für die TNC 426, TNC 430 Die Referenzpunkte müssen Sie nur dann überfahren, wenn Sie die Maschinenachsen verfahren wollen. Wenn Sie nur Programme editieren oder testen wollen, dann wählen Sie nach dem Einschalten der Steuerspannung sofort die Betriebsart Programm-Einspeichern/Editieren oder Programm-Test.
Seite 46: Verfahren Der Maschinenachsen
2.2 Verfahren der Maschinenachsen Hinweis Das Verfahren mit den externen Richtungstasten ist maschinenabhängig. Maschinenhandbuch beachten! Achse mit den externen Richtungstasten verfahren Betriebsart Manueller Betrieb wählen Externe Richtungstaste drücken und halten, solange Achse verfahren soll, oder Achse kontinuierlich verfahren: Externe Richtungsta- ste gedrückt halten und externe START-Taste kurz drücken Anhalten: Externe STOPP-Taste drücken...
Seite 47: Verfahren Mit Dem Elektronischen Handrad Hr 410
Sie gewählt haben. Verfahren mit dem Handrad ist auch während des Programmlaufs möglich. Verfahren Betriebsart El. Handrad wählen Zustimmtaste gedrückt halten Achse wählen Vorschub wählen Aktive Achse in Richtung + oder – verfahren oder HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 48: Schrittweises Positionieren
Schrittweises Positionieren Beim schrittweisen Positionieren verfährt die TNC eine Maschinen- achse um ein von Ihnen festgelegtes Schrittmaß. Betriebsart Manuell oder El. Handrad wählen Schrittweises Positionieren wählen: Softkey SCHRITTMASS auf EIN Zu s te l lu n g = Zustellung in mm eingeben, z.B. 8 mm Externe Richtungstaste drücken: beliebig oft positio- nieren 2 Handbetrieb und Einrichten...
Seite 49: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M
Spindeldrehzahl und Vorschub ändern Mit den Override-Drehknöpfen für Spindeldrehzahl S und Vorschub F lässt sich der eingestellte Wert von 0% bis 150% ändern. Der Override-Drehknopf für die Spindeldrehzahl wirkt nur bei Maschinen mit stufenlosem Spindelantrieb. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 50: Bezugspunkt-Setzen (Ohne 3D-Tastsystem)
2.4 Bezugspunkt-Setzen (ohne 3D- Tastsystem) Hinweis Bezugspunkt-Setzen mit 3D-Tastsystem: Siehe Benutzer- Handbuch Tastsystem-Zyklen. Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina- ten einer bekannten Werkstück-Position gesetzt. Vorbereitung U U U U Werkstück aufspannen und ausrichten U U U U Nullwerkzeug mit bekanntem Radius einwechseln U U U U Sicherstellen, dass die TNC Ist-Positionen anzeigt...
Seite 51: Bezugspunkt Setzen
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die gleiche Weise. Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen- den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs bzw. auf die Summe Z=L+d. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 52: Bearbeitungsebene Schwenken (Nicht Tnc 410)
2.5 Bearbeitungsebene schwenken (nicht TNC 410) Anwendung, Arbeitsweise Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepasst. Bei bestimmten Schwenkköpfen (Schwenkti- schen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordinaten der Drehachsen oder als Winkelkomponenten einer schiefen Ebene interpretiert werden.
Seite 53: Referenzpunkte-Anfahren Bei Geschwenkten Achsen
Falls die Drehachsen Ihrer Maschine nicht geregelt sind, müssen Sie die Ist-Position der Drehachse ins Menü zum manuellen Schwenken eintragen: Stimmt die Ist-Position der Drehachse(n) mit dem Eintrag nicht überein, berech- net die TNC den Bezugspunkt falsch. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 54: Bezugspunkt-Setzen Bei Maschinen Mit Rundtisch
Bezugspunkt-Setzen bei Maschinen mit Rundtisch Das Verhalten der TNC beim Bezugspunkt-Setzen ist maschinenabhängig. Beachten Sie Ihr Maschinenhand- buch. Die TNC versetzt den Bezugspunkt automatisch, wenn Sie den Tisch drehen und die Funktion Bearbeitungsebene schwenken aktiv ist: MP 7500, Bit 3=0 Um den Versatz des Bezugspunktes zu berechnen, verwendet die TNC die Differenz zwischen der REF-Koordinate beim Bezugspunkt- Setzen und der REF-Koordinate der Schwenkachse nach dem...
Seite 55: Manuelles Schwenken Aktivieren
Schwenkwinkel ab dem ersten Satz des abzuarbeitenden Bearbei- tungs-Programms. Verwenden Sie im Bearbeitungs-Programm Zyklus 19 BEARBEITUNGSEBENE, sind die im Zyklus definierten Winkelwerte (ab der Zyklus-Definition) wirksam. Im Menü eingetragene Winkelwerte werden mit den aufgerufenen Werten überschrieben. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 57: Positionieren Mit Handeingabe
Positionieren mit Handeingabe...
Seite 58: Einfache Bearbeitungen Programmieren Und Abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk- zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI gespeichert.
Seite 59 N 9 99 9 9 % $M D I G 71 * Programm-Ende Geraden-Funktion G00 (siehe „Gerade im Eilgang G00 Gerade mit Vor- schub G01 F. . .” auf Seite 127), Zyklus G83 Tiefbohren (siehe „TIEF- BOHREN (Zyklus G83)” auf Seite 186). HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 60 Beispiel 2: Werkstück-Schieflage bei Maschinen mit Rundtisch beseitigen Grunddrehung mit 3D-Tastsystem durchführen. Siehe Benutzer-Hand- buch Tastsystem-Zyklen, „Tastsystem-Zyklen in den Betriebsarten Manueller Betrieb und El. Handrad“, Abschnitt „Werkstück-Schieflage kompensieren“. Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Positionieren mit Handeingabe Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z.B.
Seite 61: Programme Aus $Mdi Sichern Oder Löschen
LÖSCHEN. Beim nächsten Wechsel in die Betriebsart Positionieren mit Handeingabe zeigt die TNC eine leere Datei $MDI an. TNC 426, TNC 430: Wenn Sie $MDI löschen wollen, dann dürfen Sie die Betriebsart Positionieren mit Handein- gabe nicht angewählt haben (auch nicht im Hintergrund) dürfen Sie die Datei $MDI in der Betriebsart Programm...
Seite 63: Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen
Programmieren: Grundlagen, Datei-Verwal- tung, Programmierhilfen, Paletten-Verwaltung...
Seite 64: Grundlagen
4.1 Grundlagen Wegmessgeräte und Referenzmarken An den Maschinenachsen befinden sich Wegmessgeräte, die die Positionen des Maschinentisches bzw. des Werkzeugs erfassen. Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige Wegmessgerät ein elektrisches Signal, aus dem die TNC die genaue X (Z,Y) Ist-Position der Maschinenachse errechnet.
Seite 65: Bezugssystem An Fräsmaschinen
Richtung Y+. Die TNC 410 kann maximal 4 Achsen, die TNC 426 maximal 5 Achsen und die TNC 430 maximal 9 Achsen steuern. Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V und W. Dreh- achsen werden mit A, B und C bezeichnet.
Seite 66: Polarkoordinaten
Polarkoordinaten Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft einfacher, die Positionen mit Polarkoordinaten festzulegen. Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z beschrei- ben Polarkoordinaten nur Positionen in einer Ebene.
Seite 67: Absolute Und Inkrementale Werkstück-Positionen
Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Win- kel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt pro- grammierte Position des Werkzeugs. G91+R G91+H G91+H 0° HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 68: Bezugspunkt Wählen
Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt, von dem aus sich die Maße der übrigen Werkstückpositionen mög- lichst einfach ermitteln lassen. Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-Tast- system von HEIDENHAIN. Siehe Benutzer-Handbuch Tastsystem- Zyklen „Bezugspunkt-Setzen mit 3D-Tastsystemen“. Beispiel Die Werkstück-Skizze rechts zeigt Bohrungen bis 4) deren Bema- ßungen sich auf einen absoluten Bezugspunkt mit den Koordinaten...
Seite 69: Datei-Verwaltung: Grundlagen
In der TNC 410 können Sie maximal 64 Dateien mit einer Gesamt- größe von bis zu 256 KByte verwalten. Die TNC 426, TNC 430 kann beliebig viele Dateien verwalten, die Gesamtgröße aller Dateien darf jedoch 1.500 MByte nicht überschrei- ten.
Seite 70: Datensicherung Tnc 426, Tnc 430
Datensicherung TNC 426, TNC 430 HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Hierfür stellt HEIDENHAIN ein kostenloses Backup-Programm (TNCBACK.EXE) zur Verfügung. Wenden Sie sich ggf. an Ihren Maschinenhersteller.
Seite 71: Standard-Datei-Verwaltung Tnc 426, Tnc 430
Eigenschaft der Datei: Programm ist in der Betriebsart Programm- Einspeichern/Editieren angewählt Programm ist in der Betriebsart Programm- Test angewählt Programm ist in einer Programmlauf- Betriebsart angewählt Datei gegen Löschen und Ändern geschützt (Protected) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 72: Datei Wählen
Datei wählen Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Pfeil-Softkeys, um das Hellfeld auf die Datei zu bewegen, die Sie anwählen wollen: Bewegt das Hellfeld dateiweise im Fenster auf und Bewegt das Hellfeld seitenweise im Fenster auf und Datei wählen: Softkey WÄHLEN oder Taste ENT drücken oder Datei löschen...
Seite 73: Datei Kopieren
Sie nicht weiterarbeiten, oder wenn Sie sehr lange Programme kopieren wollen: Neuen Dateinamen eingeben, mit Softkey PARALLEL AUSFÜHREN bestätigen. Sie kön- nen nach Start des Kopiervorgangs weiterarbeiten, da die TNC die Datei im Hintergrund kopiert HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 74: Datenübertragung Zu/Von Einem Externen Datenträger
Datenträger Bevor Sie Daten zu einem externen Datenträger übertra- gen können, müssen Sie die Datenschnittstelle einrichten (siehe „Datenschnittstellen einrichten TNC 426, TNC 430” auf Seite 397). Datei-Verwaltung aufrufen Datenübertragung aktivieren: Softkey EXT drücken. Die TNC zeigt in der linken Bildschirmhälfte...
Seite 75 Sie lange oder mehrere Programme übertragen wollen: Mit Softkey PARALLEL AUSFÜHREN bestätigen. Die TNC kopiert die Datei dann im Hintergrund Datenübertragung beenden: Softkey TNC drücken. Die TNC zeigt wieder das Standardfenster für die Datei-Verwaltung HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 76: Eine Der Letzten 10 Gewählten Dateien Wählen
Eine der letzten 10 gewählten Dateien wählen Datei-Verwaltung aufrufen Die letzten 10 angewählten Dateien anzeigen: Soft- key LETZTE DATEIEN drücken Benutzen Sie die Pfeil-Tasten, um das Hellfeld auf die Datei zu bewe- gen, die Sie anwählen wollen: Bewegt das Hellfeld im Fenster auf und ab Datei wählen: Softkey WÄHLEN oder Taste ENT drücken oder...
Seite 77: Fk-Programm In Klartext-Programm Umwandeln
Bewegt das Hellfeld seitenweise im Fenster auf und Datei umwandeln: Softkey UMWANDELN FK –> H drücken Z i el - Da t ei = Neuen Dateinamen eingeben, mit Softkey AUSFÜHREN oder mit der Taste ENT bestätigen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 78: Datei Schützen / Dateischutz Aufheben
Datei schützen / Dateischutz aufheben Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Pfeil-Softkeys, um das Hellfeld auf die Datei zu bewegen, die Sie schützen wollen, bzw. deren Datei- schutz Sie aufheben wollen: Bewegt das Hellfeld dateiweise im Fenster auf und Bewegt das Hellfeld seitenweise im Fenster auf und Datei schützen: Softkey SCHÜTZEN drücken.
Seite 79: Erweiterte Datei-Verwaltung Tnc 426, Tnc 430
Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das Bearbeitungs-Programm PROG1.I hineinkopiert. Das Bearbeitungs-Programm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.I Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit ver- schiedenen Pfaden. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 80: Übersicht: Funktionen Der Erweiterten Datei-Verwaltung
Übersicht: Funktionen der erweiterten Datei- Verwaltung Funktion Softkey Einzelne Datei kopieren (und konvertieren) Bestimmten Datei-Typ anzeigen Die letzten 10 gewählten Dateien anzeigen Datei oder Verzeichnis löschen Datei markieren Datei umbenennen Datei gegen Löschen und Ändern schützen Datei-Schutz aufheben Netzlaufwerke verwalten (nur bei Option Ether- net-Schnittstelle) Verzeichnis kopieren Verzeichnisse eines Laufwerks anzeigen...
Seite 81: Datei-Verwaltung Aufrufen
Test angewählt Programm ist in einer Programmlauf- Betriebsart angewählt Datei gegen Löschen und Ändern geschützt (Protected) DATUM Datum, an dem die Datei zuletzt geändert wurde ZEIT Uhrzeit, zu der die Datei zuletzt geändert wurde HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 82: Laufwerke, Verzeichnisse Und Dateien Wählen
Laufwerke, Verzeichnisse und Dateien wählen Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Softkeys, um das Hellfeld an die gewünschte Stelle auf dem Bildschirm zu bewegen: Bewegt das Hellfeld vom rechten ins linke Fenster und umgekehrt Bewegt das Hellfeld in einem Fenster auf und ab Bewegt das Hellfeld in einem Fenster seitenweise auf und ab 1.
Seite 83: Neues Verzeichnis Erstellen (Nur Auf Laufwerk Tnc:\ Möglich)
Den neuen Verzeichnisnamen eingeben, Taste ENT NE U drücken V e rz e ic h ni s \ N EU er z eu g en ? Mit Softkey JA bestätigen, oder mit Softkey Nein abbrechen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 84: Einzelne Datei Kopieren
Einzelne Datei kopieren U U U U Bewegen Sie das Hellfeld auf die Datei, die kopiert werden soll U U U U Softkey KOPIEREN drücken: Kopierfunktion wählen U U U U Namen der Ziel-Datei eingeben und mit Taste ENT oder Softkey AUSFÜHREN übernehmen: Die TNC kopiert die Datei ins aktuelle Verzeichnis.
Seite 85: Verzeichnis Kopieren
Löschfunktion wählen: Softkey LÖSCHEN drücken. Die TNC fragt, ob die Datei tatsächlich gelöscht wer- den soll U U U U Löschen bestätigen: Softkey JA drücken oder U U U U Löschen abbrechen: Softkey NEIN drücken HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 86: Verzeichnis Löschen
Verzeichnis löschen U U U U Löschen Sie alle Dateien und Unterverzeichnisse aus dem Verzeich- nis, das Sie löschen möchten U U U U Bewegen Sie das Hellfeld auf das Verzeichnis, das Sie löschen möchten l U U U U Löschfunktion wählen: Softkey LÖSCHEN drücken.
Seite 87: Datei Umbenennen
U U U U Zusätzliche Funktionen wählen: Softkey ZUSÄTZL. FUNKT. drücken U U U U Verzeichnis komplett löschen: Softkey LÖSCHE ALLE drücken U U U U Löschen bestätigen: Softkey JA drücken. Löschen abbrechen: Softkey NEIN drücken HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 88: Datenübertragung Zu/Von Einem Externen Datenträger
Bevor Sie Daten zu einem externen Datenträger übertra- gen können, müssen Sie die Datenschnittstelle einrichten (siehe „Datenschnittstellen einrichten TNC 426, TNC 430” auf Seite 397). Datei-Verwaltung aufrufen Bildschirm-Aufteilung für die Datenübertragung wäh- len: Softkey FENSTER drücken. Die TNC zeigt in der linken Bildschirmhälfte...
Seite 89: Datei In Ein Anderes Verzeichnis Kopieren
Weitere Markierungs-Funktionen: siehe „Dateien markieren”, Seite Wenn Sie sowohl im linken als auch im rechten Fenster Dateien mar- kiert haben, dann kopiert die TNC von dem Verzeichnis aus in dem das Hellfeld steht. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 90: Die Tnc Am Netzwerk (Nur Bei Option Ethernet-Schnittstelle)
Dateien überschreiben Wenn Sie Dateien in ein Verzeichnis kopieren, in dem sich Dateien mit gleichem Namen befinden, dann fragt die TNC, ob die Dateien im Ziel- verzeichnis überschrieben werden dürfen: U U U U Alle Dateien überschreiben: Softkey JA drücken oder U U U U Keine Datei überschreiben: Softkey NEIN drücken oder U U U U...
Seite 91 TNC die Datei direkt aus. Wenn Sie mehrere Drucker definiert haben, blendet die TNC ein Fenster ein, in dem alle definierten Drucker aufgelistet sind. Wählen Sie im Überblend-Fen- ster den Drucker mit den Pfeiltasten aus und drücken Sie die Taste HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 92: Datei-Verwaltung Tnc 410
4.5 Datei-Verwaltung TNC 410 Datei-Verwaltung aufrufen Taste PGM MGT drücken: Die TNC zeigt das Fenster zur Datei-Verwaltung (siehe Bild rechts) Das Fenster zeigt alle Dateien an, die in der TNC gespeichert sind. Zu jeder Datei werden mehrere Informationen gezeigt: Anzeige Bedeutung DATEI-NAME Name mit maximal 16 Zeichen und Datei-...
Seite 93: Datei Löschen
Bewegt das Hellfeld seitenweise im Fenster auf und Datei löschen: Softkey LÖSCHEN drücken D a te i ..l ö sc h en ? mit Softkey JA bestätigen mit Softkey NEIN abbrechen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 94 Datei kopieren Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Pfeil-Softkeys, um das Hellfeld auf die Datei zu bewegen, die Sie kopieren wollen: Bewegt das Hellfeld dateiweise im Fenster auf und Bewegt das Hellfeld seitenweise im Fenster auf und Datei kopieren: Softkey KOPIEREN drücken Zi e l- D at e i = Neuen Dateinamen eingeben, mit der Taste ENT bestätigen.
Seite 95 Fall mit Softkeys JA (Datei wird eingelesen) oder NEIN (Datei wird nicht eingelesen) beantworten. Wenn eine auszugebende Datei auf dem externen Gerät bereits vorhanden ist, fragt die TNC ebenfalls nach, ob Sie die extern gespeicherte Datei überschreiben wollen. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 96 Alle Dateien einlesen (Datei-Typen: .H, .I, .T, .TCH, .D, .PNT) U U U U Alle Dateien einlesen, die auf dem externen Gerät gespeichert sind Angebotene Datei einlesen U U U U Alle Dateien eines bestimmten Datei-Typs anbieten U U U U Z.B.
Seite 97: Programme Eröffnen Und Eingeben
Die Rohteil-Definition ist nur erforderlich, wenn Sie das Programm grafisch testen wollen! Die TNC kann die Grafik nur dann darstellen, wenn das Verhältnis kürzeste : längste Seite des Rohteils kleiner als 1 : 64 ist. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 98: Neues Bearbeitungs-Programm Eröffnen Tnc 426, Tnc 430
Neues Bearbeitungs-Programm eröffnen TNC 426, TNC 430 Ein Bearbeitungs-Programm geben Sie immer in der Betriebsart Pro- gramm-Einspeichern/Editieren ein: Betriebsart Programm-Einspeichern/Editieren wäh- Datei-Verwaltung aufrufen: Taste PGM MGT drücken Wählen Sie das Verzeichnis, in dem Sie das neue Programm speichern wollen: Da t ei - Na m e = AL T .H Neuen Programm-Namen eingeben, mit Taste ENT bestätigen...
Seite 99: Neues Bearbeitungs-Programm Eröffnen Tnc 410
D a te i -N a me = A LT . H Neuen Programm-Namen eingeben, mit Taste ENT bestätigen Datei-Typ wählen, z.B. DIN/ISO-Programm: Softkey .I drücken Ggf. Maßeinheit auf Inch umschalten: Softkey MM/ INCH drücken Mit Taste ENT bestätigen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 100: Rohteil-Definition
Rohteil-Definition MIN-Punkt definieren, mit Taste ENT bestätigen Sp i nd e la c h se ? Spindelachse (hier Z) definieren De f B L K- F O RM : M i n- P un k t? Nacheinander X-, Y- und Z-Koordinaten des MIN- Punkts eingeben -4 0 Satz beenden: Taste END drücken...
Seite 101 Die TNC erzeugt den ersten und letzten Satz des Programms automa- tisch. Die TNC kann die Grafik nur dann darstellen, wenn das Verhältnis kürzeste : längste Seite des Rohteils kleiner als 1 : 64 ist. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 102: Werkzeug-Bewegungen Programmieren
Werkzeug-Bewegungen programmieren Um einen Satz zu programmieren, wählen Sie eine DIN/ISO-Funkti- onstaste auf der Alpha-Tastatur. Bei der TNC 410 können Sie auch die grauen Bahnfunktionstasten benutzen, um den entsprechenden G- Code zu erhalten. Beispiel für einen Positioniersatz Satz eröffnen Ohne Werkzeug-Radiuskorrektur verfahren Zielkoordinate für X-Achse eingeben Zielkoordinate für Y-Achse eingeben, mit Taste ENT zur nächste Frage...
Seite 103: Programm Editieren Tnc 426, Tnc 430
Wert eines gewählten Wortes auf Null setzen Falschen Wert löschen Fehlermeldung (nicht blinkend) löschen Gewähltes Wort löschen Gewählten Satz löschen Zyklen und Programmteile löschen: Letzten Satz des zu löschenden Zyklus oder Pro- grammteils wählen und mit Taste DEL löschen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 104 Sätze an beliebiger Stelle einfügen U U U U Wählen Sie den Satz, hinter dem Sie einen neuen Satz einfügen wol- len und eröffnen Sie den Dialog Wörter ändern und einfügen U U U U Wählen Sie in einem Satz ein Wort und überschreiben Sie es mit dem neuen Wert.
Seite 105 Satz, hinter dem Sie einfügen wollen. U U U U Gespeichertes Programmteil einfügen: Softkey BLOCK EINFÜGEN drücken Funktion Softkey Markierungsfunktion einschalten Markierungsfunktion ausschalten Markierten Block löschen Im Speicher befindlichen Block einfügen Markierten Block kopieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 106 Satznummern-Schrittweite neu erzeugen Wenn Sie Programmteile gelöscht, verschoben oder hinzugefügt haben, führt die TNC durch die Funktion ORDER N eine neue Satz- nummerierung durch. U U U U Satznummerierung neu erzeugen: Softkey ORDER N drücken. U U U U Die TNC zeigt den Dialog Satznummer-Schritt = U U U U Geben Sie die gewünschte Satznummern-Schrittweite ein, der vor- eingestellte Wert aus MP7220 wird überschrieben...
Seite 107: Programm Editieren Tnc 410
Gewähltes Wort löschen Im Satz: Letzten gespeicherten Zustand wie- der herstellen Gewählten Satz löschen Zyklen und Programmteile löschen: Letzten Satz des zu löschenden Zyklus oder Pro- grammteils wählen und mit Taste DEL löschen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 108 Sätze an beliebiger Stelle einfügen U U U U Wählen Sie den Satz, hinter dem Sie einen neuen Satz einfügen wol- len und eröffnen Sie den Dialog Wörter ändern und einfügen U U U U Wählen Sie in einem Satz ein Wort und überschreiben Sie es mit dem neuen Wert.
Seite 109: Programmier-Grafik Für Bestehendes Programm Erstellen
Grafik erstellen: Softkey RESET + START drücken Weitere Funktionen: Funktion Softkey Programmier-Grafik vollständig erstellen Programmier-Grafik satzweise erstellen Programmier-Grafik komplett erstellen oder nach RESET + START vervollständigen Programmier-Grafik anhalten. Dieser Softkey erscheint nur, während die TNC eine Program- mier-Grafik erstellt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 110: Ausschnittsvergrößerung Oder -Verkleinerung
Ausschnittsvergrößerung oder -verkleinerung Sie können die Ansicht für eine Grafik selbst festlegen. Mit einem Rah- men wählen Sie den Ausschnitt für die Vergrößerung oder Verkleine- rung. U U U U Softkey-Leiste für Ausschnitts-Vergrößerung/Verkleinerung wählen (zweite Leiste, siehe Bild rechts Mitte) Damit stehen folgende Funktionen zur Verfügung: Funktion Softkeys/Tasten...
Seite 111: Kommentare Einfügen
Satz wählen, hinter dem Sie den Kommentar ein- fügen wollen U U U U Programmier-Dialog mit der Taste „;“ (Semikolon) auf der Alpha-Tastatur eröffnen U U U U Kommentar eingeben und den Satz mit der Taste END abschließen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 112: Text-Dateien Erstellen (Nicht Tnc 410)
4.9 Text-Dateien erstellen (nicht TNC 410) Anwendung An der TNC können Sie Texte mit einem Text-Editor erstellen und überarbeiten. Typische Anwendungen: Erfahrungswerte festhalten Arbeitsabläufe dokumentieren Formelsammlungen erstellen Text-Dateien sind Dateien vom Typ .A (ASCII). Wenn Sie andere Dateien bearbeiten möchten, dann konvertieren Sie diese zuerst in den Typ .A.
Seite 113: Texte Editieren
Mit den Pfeil-Tasten bewegen Sie den Cursor an jede belie- bige Stelle der Text-Datei. Die Zeile, in der sich der Cursor befindet, wird farblich hervorgehoben. Eine Zeile kann maximal 77 Zeichen enthalten und wird mit der Taste RET (Return) oder ENT umbrochen. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 114: Zeichen, Wörter Und Zeilen Löschen Und Wieder Einfügen
Zeichen, Wörter und Zeilen löschen und wieder einfügen Mit dem Text-Editor können Sie ganze Worte oder Zeilen löschen und an anderer Stelle wieder einfügen. U U U U Cursor auf Wort oder Zeile bewegen, die gelöscht und an anderer Stelle eingefügt werden soll U U U U Softkey WORT LÖSCHEN bzw.
Seite 115: Textteile Finden
Suchfunktion wählen: Softkey SUCHEN drücken. Die TNC zeigt den Dialog Suche Text: U U U U Gesuchten Text eingeben U U U U Text suchen: Softkey AUSFÜHREN drücken U U U U Suchfunktion verlassen Softkey ENDE drücken HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 116: Der Taschenrechner (Nicht Tnc 410)
4.10 Der Taschenrechner (nicht TNC 410) Bedienung Die TNC verfügt über einen Taschenrechner mit den wichtigsten mathematischen Funktionen. Den Taschenrechner öffnen und schließen Sie mit der Taste CALC. Mit den Pfeil-Tasten können Sie ihn auf dem Bildschirm frei verschie- ben. Die Rechen-Funktionen wählen Sie durch einen Kurzbefehl auf der Alpha-Tastatur.
Seite 117: Direkte Hilfe Bei Nc-Fehler-Meldungen (Nicht Tnc 410)
Fehler gemäß der Beschreibung im Hilfe-Fenster beseitigen Bei blinkenden Fehlermeldungen zeigt die TNC den Hilfetext automa- tisch an. Nach blinkenden Fehlermeldungen müssen Sie die TNC neu starten, indem Sie die END-Taste 2 Sekunden gedrückt halten. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 118: Paletten-Verwaltung (Nicht Tnc 410)
4.12 Paletten-Verwaltung (nicht TNC 410) Anwendung Die Paletten-Verwaltung ist eine maschinenabhängige Funktion. Im Folgenden wird der Standard-Funktionsum- fang beschrieben. Beachten Sie zusätzlich Ihr Maschinen- handbuch. Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten- Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert Nullpunkt-Verschiebungen bzw.
Seite 119 Nächste Tabellen-Seite wählen Zeile am Tabellen-Ende einfügen Zeile am Tabellen-Ende löschen Anfang der nächsten Zeile wählen Eingebbare Anzahl von Zeilen am Tabellenende anfügen Hell hinterlegtes Feld kopieren (2. Softkey-Leiste) Kopiertes Feld einfügen (2. Softkey-Leiste) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 120: Paletten-Tabelle Wählen
Paletten-Tabelle wählen U U U U In der Betriebsart Programm-Einspeichern/Editieren oder Pro- grammlauf Datei-Verwaltung wählen: Taste PGM MGT drücken U U U U Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken U U U U Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue Tabelle eingeben U U U U...
Seite 121 Softkey PROGRAMM ÖFFNEN drücken: Die TNC zeigt das gewählte Programm am Bildschirm an. MIt den Pfeiltasten können Sie jetzt im Programm blättern U U U U Zurück zur Paletten-Tabelle: Drücken Sie den Softkey END PGM HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 123: Programmieren: Werkzeuge
Programmieren: Werkzeuge...
Seite 124: Werkzeugbezogene Eingaben
5.1 Werkzeugbezogene Eingaben Vorschub F Der Vorschub F ist die Geschwindigkeit in mm/min (inch/min), mit der sich der Werkzeugmittelpunkt auf seiner Bahn bewegt. Der maximale Vorschub kann für jede Maschinenachse unterschiedlich sein und ist durch Maschinen-Parameter festgelegt. Eingabe Den Vorschub können Sie in jedem Positioniersatz eingeben oder in einem separatem Satz.
Seite 125: Werkzeug-Daten
Anzeige der Werkzeugachse zeigt den Längenunterschied des Werkzeugs zum Null-Werkzeug U U U U Wert mit der Taste „Ist-Position übernehmen“ (TNC 426, TNC 430), bzw. mit Softkey AKT. POS. Z (TNC 410) in den G99-Satz bzw. in die Werkzeug-Tabelle übernehmen...
Seite 126: Werkzeug-Radius R
U U U U Werkzeug-Radius eingeben Während des Dialogs können Sie den Wert für die Länge direkt in das Dialogfeld einfügen. TNC 426, TNC 430: Taste „Ist-Position-übernehmen“ drücken. Achten Sie dar- auf, dass dabei die Werzeugachse in der Status-Anzeige markiert ist.
Seite 127: Werkzeug-Daten In Die Tabelle Eingeben
Werkzeug-Sperre setzen (TL: für Tool Locked = engl. Werkzeug Wkz gesperrt? gesperrt) Ja = ENT / Nein = NO ENT Nummer eines Schwester-Werkzeugs – falls vorhanden – als Schwester-Werkzeug? Ersatz-Werkzeug (RT: für Replacement Tool = engl. Ersatz-Werk- zeug); siehe auch TIME2 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 128 Kommentar zum Werkzeug (maximal 16 Zeichen) Werkzeug-Kommentar? Information zu diesem Werkzeug, die an die PLC übertragen wer- PLC-Status? den soll Nur TNC 426, TNC 430: Wert zu diesem Werkzeug, der an die PLC übertragen werden soll PLC-VAL PLC-Wert? Werkzeug-Tabelle: Werkzeug-Daten für die automatische Werk-...
Seite 129 3D-Tasters in dieser Spalte ab, wenn im Kalibrier- menü eine Werkzeugnummer angegeben ist Die TNC legt beim Kalibrieren den Spindelwinkel ab, bei dem ein CAL-ANG Spindelwinkel beim Kalibrieren? 3D-Tasters kalibriert wurde, wenn im Kalibriermenü eine Werk- zeugnummer angegeben ist HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 130 Werkzeug-Tabellen editieren Die für den Programmlauf gültige Werkzeug-Tabelle hat den Datei-Namen TOOL.T. TOOL T muss im Verzeichnis TNC:\ gespeichert sein und kann nur in einer Maschinen-Betriebsart editiert werden. Werk- zeug-Tabellen, die Sie archivieren oder für den Pro- gramm-Test einsetzen wollen, geben Sie einen beliebigen anderen Datei-Namen mit der Endung .T .
Seite 131 7262 ungleich 0). Die TNC fügt hinter dem letzten vorhandenen Index eine Kopie der Werk- zeug-Daten ein und erhöht den Index um 1. Anwendung: z.B. Stufenbohrer mit mehreren Längenkorrekturen Aktuelle Zeile (Werkzeug) löschen Platznummern anzeigen / nicht anzeigen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 132 Editierfunktionen für Werkzeug-Tabellen Softkey TNC 426, TNC 430 Alle Werkzeuge anzeigen / nur die Werkzeuge anzeigen, die in der Platz-Tabelle gespeichert sind Editierfunktionen für Werkzeug-Tabellen Softkey TNC 410 Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Hellfeld nach links verschieben Hellfeld nach rechts verschieben...
Seite 133: Platz-Tabelle Für Werkzeug-Wechsler
Platz-Tabelle wählen: Softkey PLATZ TABELLE wäh- U U U U Softkey EDITIEREN auf EIN setzen Platz-Tabelle in der Betriebsart Programm-Einspeichern/ Editieren wählen (nur TNC 426, TNC 430) U U U U Datei-Verwaltung aufrufen U U U U Wahl der Datei-Typen anzeigen: Softkey TYPE WÄH- LEN drücken...
Seite 134 Editierfunktionen für Platz-Tabellen Softkey Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Platz-Tabelle rücksetzen Sprung zum Anfang der nächsten Zeile Spalte Werkzeug-Nummer T rücksetzen Sprung zum Zeilenende 5 Programmieren: Werkzeuge...
Seite 135: Werkzeug-Daten Aufrufen
Werkzeug-Nummer: Nummer des Werkzeugs eingeben. Das Werkzeug haben Sie zuvor in einem G99-Satz oder in der Werkzeug-Tabelle festgelegt. Zusätzlich gilt für die TNC 426, TNC 430): Wenn Sie ein Werkzeug über seinen Namen aufrufen wollen, setzen Sie den Werkzeug-Namen in Anfüh- rungszeichen.
Seite 136: Werkzeugwechsel
Werkzeugwechsel Der Werkzeugwechsel ist eine maschinenabhängige Funktion. Maschinenhandbuch beachten! Werkzeugwechsel-Position Die Werkzeugwechsel-Position muss kollisionsfrei anfahrbar sein. Mit den Zusatzfunktionen M91 und M92 können Sie eine maschinenfeste Wechselposition anfahren. Wenn Sie vor dem ersten Werkzeug-Auf- ruf T0 programmieren, dann verfährt die TNC den Einspannschaft in der Spindelachse auf eine Position, die von der Werkzeug-Länge unab- hängig ist.
Seite 137: Werkzeug-Korrektur
Korrekturwert = L + DL + DL Werkzeug-Länge L aus G99-Satz oder Werkzeug- Tabelle Aufmaß DL für Länge aus T-Satz (von der Positi- onsanzeige nicht berücksichtigt) Aufmaß DL für Länge aus der Werkzeug-Tabelle HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 138: Werkzeug-Radiuskorrektur
Werkzeug-Radiuskorrektur Der Programm-Satz für eine Werkzeug-Bewegung enthält G41 oder G42 für eine Radiuskorrektur G43 oder G44, für eine Radiuskorrektur bei einer achsparallelen Ver- fahrbewegung G40, wenn keine Radiuskorrektur ausgeführt werden soll Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in der Bearbeitungsebene mit G41 oder G42 verfahren wird.
Seite 139 Die Radiuskorrektur geben Sie in einen G01-Satz ein: Werkzeugbewegung links von der programmierten Kontur: G41-Funktion wählen, oder Werkzeugbewegung rechts von der programmierten Kontur: G42-Funktion wählen, oder Werkzeugbewegung ohne Radiuskorrektur bzw. Radiuskorrektur aufheben: G40-Funktion wählen Satz beenden: Taste END drücken HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 140 Radiuskorrektur: Ecken bearbeiten Außenecken: Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die TNC das Werkzeug an den Außenecken entweder auf einem Über- gangskreis oder auf einem Spline (Auswahl über MP7680). Falls nötig, reduziert die TNC den Vorschub an den Außenecken, zum Beispiel bei großen Richtungswechseln.
Seite 141: Peripheral Milling: 3D-Radiuskorrektur Mit Werkzeug-Orientierung
N 3 0 G 01 G4 2 X + 0 Y +0 Z+ 0 B + 0 C +0 F1 0 0 0 * Drehachse anstellen (Werkzeug-Orientierung) N 4 0 X +5 0 Y + 0 Z +0 B- 3 0 C +0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 143: Programmieren: Konturen Programmieren
Programmieren: Konturen programmieren...
Seite 144: Werkzeug-Bewegungen
6.1 Werkzeug-Bewegungen Bahnfunktionen Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur- elementen wie Geraden und Kreisbögen zusammen. Mit den Bahn- funktionen programmieren Sie die Werkzeugbewegungen für Gera- den und Kreisbögen. Zusatzfunktionen M Mit den Zusatzfunktionen der TNC steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs...
Seite 145: Grundlagen Zu Den Bahnfunktionen
Position X=70, Y=50. Siehe Bild rechts Mitte Dreidimensionale Bewegung Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt das Werkzeug räumlich auf die programmierte Position. Beispiel: N 5 0 G 01 X+ 8 0 Y +0 Z- 1 0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 146 Eingabe von mehr als drei Koordinaten (nicht TNC 410) Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bearbei- tung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Dreh- achsen gleichzeitig. Das Bearbeitungs-Programm für eine solche Bearbeitung liefert gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt werden.
Seite 147 Kreisbahn begonnen werden. Programmieren Sie diese zuvor in einem Geraden-Satz (siehe „Bahnbewegungen – rechtwinklige Koordinaten”, Seite 126). Vorpositionieren Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-Pro- gramms so vor, dass eine Beschädigung von Werkzeug und Werk- stück ausgeschlossen ist. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 148: Kontur Anfahren Und Verlassen
6.3 Kontur anfahren und verlassen Start- und Endpunkt Das Werkzeug fährt vom Startpunkt aus den ersten Konturpunkt an. Anforderungen an den Startpunkt: Ohne Radiuskorrektur programmiert Kollisionsfrei anfahrbar Nahe am ersten Konturpunkt Beispiel Bild rechts oben: Wenn Sie den Startpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punkts beschädigt.
Seite 149 Beim Verlassen des Endpunkts programmieren Sie die Spindelachse separat. Siehe Bild rechts Mitte. NC-Beispielsätze N 5 0 G 00 G4 0 X + 60 Y+ 7 0 * N 6 0 Z +2 5 0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 150: Tangential An- Und Wegfahren
Gemeinsamer Start- und Endpunkt Für einen gemeinsamen Start- und Endpunkt programmieren Sie keine Radiuskorrektur. Konturbeschädigung ausschließen: Der optimale Startpunkt liegt zwi- schen den Verlängerungen der Werkzeugbahnen für die Bearbeitung des ersten und letzten Konturelements. Beispiel Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punktes beschädigt.
Seite 151 . . . N 2 10 G2 7 R 5 * Tangential Wegfahren mit Radius R = 5 mm N 2 20 G0 0 G 4 0 X -3 0 Y + 50 * Endpunkt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 152: Bahnbewegungen – Rechtwinklige Koordinaten
6.4 Bahnbewegungen – rechtwinklige Koordinaten Übersicht der Bahnfunktionen Werkzeug-Bewegung Funktion Erforderliche Eingaben Gerade im Vorschub Koordinaten des Geraden-Endpunkts Gerade im Eilgang Fase zwischen zwei Geraden Fasenlänge R – Koordinaten des Kreismittelpunkts I, J, K Kreisbahn im Uhrzeigersinn Koordinaten des Kreis-Endpunkts in Verbindung mit Kreisbahn im Gegen-Uhrzeigersinn I, J, K oder zusätzlich Kreisradius R Kreisbahn entsprechend aktiver Drehrichtung...
Seite 153: Gerade Im Eilgang G00, Gerade Mit Vorschub G01 F
Programm-Satz wählen, in den Sie eine Achsposition übernehmen wollen U U U U Achse wählen, deren Position Sie übernehmen wollen U U U U Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die TNC übernimmt die Koordinaten der Ist-Position in der zuvor gewählten Achse HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 154: Fase Zwischen Zwei Geraden Einfügen
Fase zwischen zwei Geraden einfügen Konturecken, die durch den Schnitt zweier Geraden entstehen, kön- nen Sie mit einer Fase versehen. In den Geradensätzen vor und nach dem G24-Satz programmieren Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt wird Die Radiuskorrektur vor und nach G24-Satz muss gleich sein Die Fase muss mit dem aktuellen Werkzeug ausführbar sein...
Seite 155: Ecken-Runden G25
Ein im G25-Satz programmierter Vorschub wirkt nur in die- sem G25-Satz. Danach ist wieder der vor dem G25-Satz programmierte Vorschub gültig. Ein G25-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen, siehe „Tangential An- und Wegfahren”, Seite 124. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 156: Kreismittelpunkt I, J
Kreismittelpunkt I, J Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit den Funktionen G02, G03 oder G05 programmieren. Dazu geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein oder übernehmen die zuletzt programmierte Position oder übernehmen die Koordinaten mit der Taste „IST-POSITIONEN- ÜBERNEHMEN“...
Seite 157: Kreisbahn G02/G03/G05 Um Kreismittelpunkt I, J
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für den Startpunkt. Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar, nicht bei TNC 410) 25=J 25=I HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 158: Kreisbahn G02/G03/G05 Mit Festgelegtem Radius
Kreisbahn G02/G03/G05 mit festgelegtem Radius Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R. Drehsinn Im Uhrzeigersinn: G02 Im Gegen-Uhrzeigersinn: G03 Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit der zuletzt programmierten Drehrichtung Programmierung U U U U Koordinaten des Kreisbogen-Endpunkts eingeben U U U U Radius R...
Seite 159 N 1 10 G0 3 X + 70 Y+ 4 0 R -2 0 * (B O GE N 4 ) Der Abstand von Start- und Endpunkt des Kreisdurchmes- sers darf nicht größer als der Kreisdurchmesser sein. Der maximale Radius beträgt 99,9999 m. Winkelachsen A, B und C werden unterstützt. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 160: Kreisbahn G06 Mit Tangentialem Anschluss
Kreisbahn G06 mit tangentialem Anschluss Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor programmierte Konturelement anschließt. Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele- mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also stetig ineinander übergehen. Das Konturelement, an das der Kreisbogen tangential anschließt, pro- grammieren Sie direkt vor dem G06-Satz.
Seite 161: Beispiel: Geradenbewegung Und Fasen Kartesisch
N 1 70 G4 0 X - 20 Y- 2 0 F 10 0 0 * Werkzeug freifahren, Programm-Ende N 1 80 G0 0 Z + 25 0 M 2 * N 9 99 9 99 %L I NE A R G 71 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 162: Beispiel: Kreisbewegung Kartesisch
Beispiel: Kreisbewegung kartesisch %C I RC U LA R G7 1 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 20 * Rohteil-Definition für grafische Simulation der Bearbeitung N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +1 0 * Werkzeug-Definition im Programm N4 0 T 1 G 1 7 S 4 00 0 *...
Seite 163 N 2 00 G0 0 Z + 25 0 M 2 * Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende N 9 99 9 99 %C I RC U LA R G 7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 164: Beispiel: Vollkreis Kartesisch
Beispiel: Vollkreis kartesisch %C - CC G7 1 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 20 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +1 2 ,5 * Werkzeug-Definition N4 0 T 1 G 1 7 S 3 15 0 *...
Seite 165: Bahnbewegungen – Polarkoordinaten
G29 eingeben. Den Pol festlegen, bevor Sie Polarkoordinaten programmieren. Pol nur in recht- winkligen Koordinaten programmieren. Der Pol ist solange wirksam, bis Sie einen neuen Pol festlegen. NC-Beispielsätze N 1 20 I+ 4 5 J +4 5 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 166: Gerade Im Eilgang G10, Gerade Mit Vorschub G11 F
Gerade im Eilgang G10 Gerade mit Vorschub G11 F . . . Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vor- angegangenen Satzes. Programmierung U U U U Polarkoordinaten-Radius R: Abstand des Geraden- 60°...
Seite 167: Kreisbahn G16 Mit Tangentialem Anschluss
Steigung P x Anzahl der Gänge n Inkrementaler Anzahl der Gänge x 360° + Winkel für Gesamtwinkel H Gewinde-Anfang + Winkel für Gangüberlauf Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf am Gewinde-Anfang) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 168 Form der Schraubenlinie Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Arbeits- Radius- Innengewinde Drehsinn richtung korrektur rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Außengewinde rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Schraubenlinie programmieren Geben Sie Drehsinn und den inkrementalen Gesamtwin- kel G91 H mit gleichem Vorzeichen ein, sonst kann das Werkzeug in einer falschen Bahn fahren.
Seite 169: Beispiel: Geradenbewegung Polar
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N 2 00 G0 0 Z + 25 0 M 2 * Freifahren in der Spindelachse, Programm-Ende N 9 99 9 99 %L I NE A RP O G 7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 170: Beispiel: Helix
Beispiel: Helix %H E LI X G 7 1 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 20 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +5 * Werkzeug-Definition N4 0 T 1 G 1 7 S 1 40 0 *...
Seite 171 N 1 20 G1 3 G 9 1 H +3 6 0 Z +1 , 5 F 20 0 * Steigung direkt als inkrementalen Z-Wert eingeben N 1 30 L1 , 24 * Anzahl der Wiederholungen (Gänge) N 9 99 9 99 %H E LI X G 7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 173: Programmieren: Zusatz-Funktionen
Programmieren: Zusatz-Funktionen...
Seite 174: Zusatz-Funktionen M Und Eingeben
7.1 Zusatz-Funktionen M und eingeben Grundlagen Mit den Zusatz-Funktionen der TNC – auch M-Funktionen genannt – steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs Der Maschinenhersteller kann Zusatz-Funktionen freige- ben, die nicht in diesem Handbuch beschrieben sind.
Seite 175: Zusatz-Funktionen Für Programmlauf-Kontrolle, Spindel Und Kühlmittel
Spindel EIN gegen den Uhrzeigersinn Spindel HALT Werkzeugwechsel Spindel HALT Programmlauf HALT (abhängig von Maschinen-Parameter 7440) Kühlmittel EIN Kühlmittel AUS Spindel EIN im Uhrzeigersinn Kühlmittel EIN Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein wie M02 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 176: Zusatz-Funktionen Für Koordinatenangaben
7.3 Zusatz-Funktionen für Koordinatenangaben Maschinenbezogene Koordinaten programmieren: M91/M92 Maßstab-Nullpunkt Auf dem Maßstab legt eine Referenzmarke die Position des Maßstab- Nullpunkts fest. Maschinen-Nullpunkt Den Maschinen-Nullpunkt benötigen Sie, um X (Z,Y) Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen maschinenfeste Positionen (z.B. Werkzeugwechsel-Position) anzu- fahren einen Werkstück-Bezugspunkt zu setzen Der Maschinenhersteller gibt für jede Achse den Abstand des Maschi- nen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-Parame- ter ein.
Seite 177 Um M91/M92-Bewegungen auch grafisch simulieren zu können, müs- sen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe „Roh- teil im Arbeitsraum darstellen (nicht TNC 410)”, Seite 410. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 178: Zuletzt Gesetzten Bezugspunkt Aktivieren: M104 (Nicht Tnc 410)
Zuletzt gesetzten Bezugspunkt aktivieren: M104 (nicht TNC 410) Funktion Beim Abarbeiten von Paletten-Tabellen überschreibt die TNC ggf. den zuletzt von Ihnen gesetzten Bezugspunkt mit Werten aus der Palet- ten-Tabelle. Mit der Funktion M104 aktivieren Sie wieder den zuletzt von Ihnen gesetzten Bezugspunkt. Wirkung M104 wirkt nur in den Programm-Sätzen, in denen M104 program- miert ist.
Seite 179: Zusatz-Funktionen Für Das Bahnverhalten
Unabhängig von M90 kann über MP7460 ein Grenzwert festgelegt werden, bis zu dem noch mit konstanter Bahn- geschwindigkeit verfahren wird (bei Betrieb mit Schlepp- abstand und Geschwindigkeits-Vorsteuerung, nicht TNC 426, TNC 430). HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 180: Definierten Rundungskreis Zwischen Geradenstücken Einfügen: M112 (Tnc 426, Tnc 430)
TNC 430) Kompatibilität Aus Kompatibilitätsgründen ist die Funktion M112 in der TNC 426, TNC 430 weiterhin verfügbar. Um die Toleranz beim schnellen Kontur- fräsen festzulegen, empfiehlt HEIDENHAIN jedoch bei diesen TNC’s die Verwendung des Zyklus TOLERANZ, siehe „TOLERANZ (Zyklus G62, nicht TNC 410)”, Seite 315.
Seite 181 N 5 0 G 01 G4 0 X + 12 3 ,7 2 3 Y +2 5 ,4 9 1 F 80 0 M1 1 2 E 0. 0 1 H 10 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 182: Konturfilter: M124 (Nicht Tnc 426, Tnc 430)
Konturfilter: M124 (nicht TNC 426, TNC 430) Standardverhalten Zur Berechnung eines Konturüberganges zwischen beliebigen Kontu- relementen, berücksichtigt die TNC alle vorhandenen Punkte. Verhalten mit M124 Das Verhalten von M124 können Sie über Maschinen- Parameter anpassen. Die TNC filtert Konturelemente mit kleinen Punktabständen heraus und fügt einen Konturübergang ein.
Seite 183: Kleine Konturstufen Bearbeiten: M97
Die Konturecke wird mit M97 nur unvollständig bearbeitet. Eventuell müssen Sie die Konturecke mit einem kleineren Werkzeug nachbearbeiten. NC-Beispielsätze N 5 0 G9 9 G 0 1 . .. R+ 2 0 * Großer Werkzeug-Radius . . . HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 184 N1 3 0 X . .. Y . . . F . . M 9 7 * Konturpunkt 13 anfahren N1 4 0 G9 1 Y – 0, 5 ..F .. * Kleine Konturstufe 13 und 14 bearbeiten N1 5 0 X+ 1 00 ..
Seite 185: Offene Konturecken Vollständig Bearbeiten: M98
M103 eingeben Wenn Sie in einem Positionier-Satz M103 eingeben, dann führt die TNC den Dialog fort und erfragt den Faktor F. Wirkung M103 wird wirksam am Satz-Anfang. M103 aufheben: M103 ohne Faktor erneut programmieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 186: Vorschub In Millimeter/Spindel-Umdrehung: M136 (Nicht Tnc 410)
NC-Beispielsätze Vorschub beim Eintauchen beträgt 20% des Ebenenvorschubs. Tatsächlicher Bahnvorschub (mm/min): .. . N1 0 7 G 01 G 41 X+ 2 0 Y +2 0 F 5 00 M1 0 3 F 20 * N1 8 0 Y +5 0 * N1 9 0 G 91 Z –2 , 5 * N2 0 0 Y +5 Z –5 * N2 1 0 X +5 0 *...
Seite 187: Vorschubgeschwindigkeit Bei Kreisbögen: M109/M110/M111
Die Anzahl der Sätze (maximal 99), die die TNC vorausrechnet, legen Sie mit LA (engl. Look Ahead: schaue voraus) hinter M120 fest. Je grö- ßer Sie die Anzahl der Sätze wählen, die die TNC vorausrechnen soll, desto langsamer wird die Satzverarbeitung. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 188 Eingabe Wenn Sie in einem Positionier-Satz M120 eingeben, dann führt die TNC den Dialog für diesen Satz fort und erfragt die Anzahl der voraus- zuberechnenden Sätze LA. Wirkung M120 muss in einem NC-Satz stehen, der auch die Radiuskorrektur G41 oder G42 enthält. M120 wirkt ab diesem Satz bis Sie die Radiuskorrektur mit G40 aufheben M120 LA0 programmieren M120 ohne LA programmieren...
Seite 189: Handrad-Positionierung Während Des Pro-Grammlaufs Überlagern: M118 (Nicht Tnc 410)
Funktion Bearbeitungsebene schwenken aktiv ist! M118 wirkt auch in der Betriebsart Positionieren mit Hand- eingabe! Wenn M118 aktiv ist, steht bei einer Programm-Unterbre- chung die Funktion MANUELL VERFAHREN nicht zur Ver- fügung! HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 190: Modale Programminformationen Löschen: M142 (Nicht Tnc 410)
Modale Programminformationen löschen: M142 (nicht TNC 410) Standardverhalten Die TNC setzt modale Programminformationen in folgenden Situatio- nen zurück: Neues Programm wählen Zusatzfunktionen M02, M30 oder den Satz N999999 %... ausführen (abhängig von Maschinen-Parameter 7300) Zyklus mit Werten für das Grundverhalten erneut definieren Verhalten mit M142 Alle modalen Programminformationen bis auf die Grunddrehung, 3D- Rotation und Q-Parameter werden zurückgesetzt.
Seite 191: Zusatz-Funktionen Für Drehachsen
ändert sich nicht, während der Satz abgearbeitet wird, auch wenn sich das Werkzeug auf das Drehachsen-Zentrum zubewegt. Wirkung M116 wirkt in der Bearbeitungsebene Mit M117 setzen Sie M116 zurück; am Programm-Ende wird M116 ebenfalls unwirksam. M116 wird wirksam am Satz-Anfang. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 192: Drehachsen Wegoptimiert Fahren: M126
Drehachsen wegoptimiert fahren: M126 Standardverhalten Das Standardverhalten der TNC beim Positionieren von Drehachsen, deren Anzeige auf Werte unter 360° reduziert ist, ist abhängig vom Maschinen-Parameter 7682. Dort ist festgelegt, ob die TNC die Diffe- renz Soll-Position – Ist-Position, oder ob die TNC grundsätzlich immer (auch ohne M126) auf kürzestem Weg die programmierte Position anfahren soll.
Seite 193: Anzeige Der Drehachse Auf Wert Unter 360° Reduzieren: M94
C-Achse auf den programmierten Wert fahren: N 5 0 G 00 C+ 1 80 M9 4 * Wirkung M94 wirkt nur in dem Programmsatz, in dem M94 programmiert ist. M94 wird wirksam am Satz-Anfang. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 194: Automatische Korrektur Der Maschinen-Geometrie Beim Arbeiten Mit Schwenkachsen M114 (Nicht Tnc 410)
Automatische Korrektur der Maschinen- geometrie beim Arbeiten mit Schwenkachsen: M114 (nicht TNC 410) Die Maschinengeometrie muss vom Maschinenhersteller in den Maschinen-Parametern 7510 und folgenden festge- legt sein. Standardverhalten Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm fest- gelegten Positionen. Ändert sich im Programm die Position einer Schwenkachse, so muss der Postprozessor den daraus entstehenden Versatz in den Linearachsen berechnen und in einem Positioniersatz verfahren.
Seite 195: Position Der Werkzeugspitze Beim Positionieren Von Schwenkachsen Beibehalten (Tcpm M128 (Nicht Tnc 410)
M128 im maschinenfesten Koordinatensystem. Bei Schwenkachsen mit Hirth-Verzahnung: Stellung der Schwenkachse nur verändern, nachdem Sie das Werk- zeug freigefahren haben. Ansonsten können durch das Herausfahren aus der Verzahnung Konturverletzungen entstehen. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 196 Hinter M128 können Sie noch einen Vorschub eingeben, mit dem die TNC die Ausgleichsbewegungen in den Linearachsen ausführt. Wenn Sie keinen Vorschub eingeben, oder einen der größer ist als im Maschinen-Parameter 7471 festgelegt ist, wirkt der Vorschub aus Maschinen-Parameter 7471. Vor Positionierungen mit M91 oder M92 und vor einem T- Satz: M128 rücksetzen.
Seite 197: Genauhalt An Ecken Mit Nicht Tangentialen Übergängen: M134 (Nicht Tnc 410)
M138 setzen Sie zurück, indem Sie M138 ohne Angabe von Schwenk- achsen erneut programmieren. NC-Beispielsätze Für die oben aufgeführten Funktionen nur die Schwenkachse C berücksichtigen: G 0 0 G 40 Z+ 1 00 M1 3 8 C * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 198: Berücksichtigung Der Maschinen-Kinematik In Ist/Soll-Positionen Am Satzende: M144 (Nicht Tnc 410)
Berücksichtigung der Maschinen-Kinematik in IST/SOLL-Positionen am Satzende: M144 (nicht TNC 410) Standardverhalten Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm fest- gelegten Positionen. Ändert sich im Programm die Position einer Schwenkachse, so muss der daraus entstehende Versatz in den Linearachsen berechnet und in einem Positioniersatz verfahren wer- den.
Seite 199: Zusatz-Funktionen Für Laser-Schneidmaschinen (Nicht Tnc 410)
TNC erhöht oder verringert die aktuelle Spannung linear auf den pro- grammierten Wert V. Eingabebereich: 0 bis 9.999 V Wirkung M201 wirkt solange, bis über M200, M201, M202, M203 oder M204 eine neue Spannung ausgegeben wird. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 200: Spannung Als Funktion Der Geschwindigkeit: M202
Spannung als Funktion der Geschwindigkeit: M202 Verhalten mit M202 Die TNC gibt die Spannung als Funktion der Geschwindigkeit aus. Der Maschinenhersteller legt in Maschinen-Parametern bis zu drei Kennli- nien FNR. fest, in denen Vorschub-Geschwindigkeiten Spannungen zugeordnet werden. Mit M202 wählen Sie die Kennlinie FNR., aus der die TNC die auszugebende Spannung ermittelt.
Seite 201: Programmieren: Zyklen
Programmieren: Zyklen...
Seite 202: Mit Zyklen Arbeiten
8.1 Mit Zyklen arbeiten Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungsschritte umfassen, sind in der TNC als Zyklen gespeichert. Auch Koordinaten-Umrechnun- gen und einige Sonderfunktionen stehen als Zyklen zur Verfügung (siehe Tabelle nächste Seite). Bearbeitungs-Zyklen mit Nummern ab 200 verwen- den Q-Parameter als Übergabeparameter. Parame- ter mit gleicher Funktion, die die TNC in verschiede- nen Zyklen benötigt, haben immer dieselbe Nummer: z.B.
Seite 203: Zyklus Aufrufen
Vor einem Zyklus-Aufruf programmieren Sie in jedem Fall: G30/G31 zur grafischen Darstellung (nur für Testgrafik erforderlich) Werkzeug-Aufruf Drehsinn der Spindel (Zusatz-Funktion M3/M4) Zyklus-Definition Beachten Sie weitere Voraussetzungen, die bei den nach- folgenden Zyklusbeschreibungen aufgeführt sind. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 204 Folgende Zyklen wirken ab ihrer Definition im Bearbeitungs-Pro- gramm. Diese Zyklen können und dürfen Sie nicht aufrufen: die Zyklen G220 Punktemuster auf Kreis und G221 Punktemuster auf Linien den SL-Zyklus G14 KONTUR den SL-Zyklus G20 KONTUR-DATEN (nicht TNC 410) Zyklus G62 TOLERANZ (nicht TNC 410) Zyklen zur Koordinaten-Umrechnung den Zyklus G04 VERWEILZEIT Alle übrigen Zyklen rufen Sie auf, wie nachfolgend beschrieben:...
Seite 205: Arbeiten Mit Zusatzachsen U/V/W
TNC grundsätzlich nur in den Hauptachsen X, Y oder Z aus. Ausnahmen: Wenn Sie im Zyklus G74 NUTENFRAESEN und im Zyklus G75/G76 TASCHENFRAESEN für die Seitenlängen direkt Zusatzachsen pro- grammieren Wenn Sie bei SL-Zyklen Zusatzachsen im Kontur-Unterprogramm programmieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 206: Punkte-Tabelle Eingeben
8.2 Punkte-Tabellen Anwendung Wenn Sie einen Zyklus, bzw. mehrere Zyklen hintereinander, auf einem unregelmäßigen Punktemuster abarbeiten wollen, dann erstel- len Sie Punkte-Tabellen. Wenn Sie Bohrzyklen verwenden, entsprechen die Koordinaten der Bearbeitungsebene in der Punkte-Tabelle den Koordinaten der Boh- rungs-Mittelpunkte. Setzen Sie Fräszyklen ein, entsprechen die Koor- dinaten der Bearbeitungsebene in der Punkte-Tabelle den Startpunkt- Koordinaten des jeweiligen Zyklus (z.B.
Seite 207: Punkte-Tabelle Im Programm Wählen
Funktion zur Auswahl der Punkte-Tabelle aufrufen: Taste PGM CALL drücken Softkey PUNKTE-TABELLE drücken Name der Punkte-Tabelle eingeben, mit Taste END bestätigen. NC-Beispielsatz N 7 2 %: P AT : “ N AM E N“ * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 208: Zyklus In Verbindung Mit Punkte-Tabellen Aufrufen
Zyklus in Verbindung mit Punkte-Tabellen aufrufen Die TNC arbeitet mit G79 PAT die Punkte-Tabelle ab, die Sie zuletzt definiert haben (auch wenn Sie die Punkte-Tabelle in einem mit % verschachtelten Programm definiert haben). Die TNC verwendet die Koordinate in der Spindelachse beim Zyklus-Aufruf als sichere Höhe.
Seite 209 Die TNC interpretiert die Punkte als zusätzliche Nullpunkt-Verschie- bung. Wenn Sie die in der Punkte-Tabelle definierten Punkte als Start- punkt-Koordinaten nutzen wollen, müssen Sie die Startpunkte und die Werkstück-Oberkante (Q203) im jeweiligen Fräszyklus mit 0 program- mieren. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 210: Zyklen Zum Bohren, Gewindebohren Und Gewindefräsen
8.3 Zyklen zum Bohren, Gewindebohren und Gewindefräsen Übersicht Die TNC stellt insgesamt 9 (bzw. 19) Zyklen für die verschiedensten Bohrbearbeitungen zur Verfügung: Zyklus Softkey G83 TIEFBOHREN Ohne automatische Vorpositionierung G200 BOHREN Mit automatischer Vorpositionierung, 2. Sicherheits- Abstand G201 REIBEN Mit automatischer Vorpositionierung, 2. Sicherheits- Abstand G202 AUSDREHEN Mit automatischer Vorpositionierung, 2.
Seite 211 Fräsen des Gewindes mit einem Werkzeug G265 HELIX-BOHRGEWINDEFRAESEN (nicht TNC 410) Zyklus zum Fräsen des Gewindes ins volle Material G267 AUSSENGEWINDE FRAESEN (nicht TNC 410) Zyklus zum Fräsen eines Aussengewindes mit Her- stellung einer Senkfase HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 212: Tiefbohren (Zyklus G83)
TIEFBOHREN (Zyklus G83) 1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der aktuellen Position bis zur ersten Zustell-Tiefe 2 Danach fährt die TNC das Werkzeug im Eilgang zurück und wieder bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-Abstand t. 3 Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig: Bohrtiefe bis 30 mm: t = 0,6 mm Bohrtiefe über 30 mm: t = Bohrtiefe/50...
Seite 213: Bohren (Zyklus G200)
Werkzeug jeweils zugestellt wird. Die Tiefe muss kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in einem Arbeitsgang auf die Tiefe wenn: Zustell-Tiefe und Tiefe gleich sind die Zustell-Tiefe größer als die Tiefe ist HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 214: Reiben (Zyklus G201)
U U U U Verweilzeit oben Q210: Zeit in Sekunden, die das Werkzeug auf dem Sicherheits-Abstand verweilt, nachdem es die TNC zum Entspanen aus der Boh- rung herausgefahren hat U U U U Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche U U U U 2.
Seite 215 U U U U Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche U U U U 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 216: Ausdrehen (Zyklus G202)
AUSDREHEN (Zyklus G202) Maschine und TNC müssen vom Maschinenhersteller für den Zyklus G202 vorbereitet sein. Q206 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe Q204 Q200 3 Am Bohrungsgrund verweilt das Werkzeug –...
Seite 217 Handeingabe). Wählen Sie den Winkel so, dass die Werkzeug-Spitze parallel zu einer Koordinaten-Achse steht. Nicht TNC 410: U U U U Winkel für Spindel-Orientierung Q336 (absolut): Winkel, auf den die TNC das Werkzeug vor dem Frei- fahren positioniert HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 218: Universal-Bohren (Zyklus G203)
UNIVERSAL-BOHREN (Zyklus G203) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Q206 Q208 2 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur ersten Zustell-Tiefe 3 Falls Spanbruch eingegeben, fährt die TNC das Werkzeug um den Q210 eingegebenen Rückzugswert (bei TNC 410: um den Sicherheits- Q204...
Seite 219 Wenn Sie Q208=0 eingeben, dann fährt die TNC das Werkzeug mit Vorschub Q206 heraus Nicht TNC 410: U U U U Rückzug bei Spanbruch Q256 (inkremental): Wert, um die die TNC das Werkzeug beim Spanbrechen zurück- fährt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 220: Rueckwaerts-Senken (Zyklus G204)
RUECKWAERTS-SENKEN (Zyklus G204) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Zyklus arbeitet nur mit Rückwärtsbohrstangen. Mit diesem Zyklus stellen Sie Senkungen her, die sich auf der Werk- stück-Unterseite befinden. 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Dort führt die TNC eine Spindel-Orientierung auf die 0°-Position durch und versetzt das Werkzeug um das Exzentermaß...
Seite 221 Sie im Q336 eingeben (z.B. in der Betriebsart Positio- nieren mit Handeingabe). Wählen Sie den Winkel so, dass die Werkzeug-Spitze parallel zu einer Koordinaten-Achse steht. Wählen Sie die Freifahr-Richtung so, dass das Werk- zeug vom Bohrungsrand wegfährt. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 222: Universal-Tiefbohren (Zyklus G205, Nicht Tnc 410)
Nicht TNC 410: U U U U Winkel für Spindel-Orientierung Q336 (absolut): Winkel, auf den die TNC das Werkzeug vor dem Ein- tauchen und vor dem Herausfahren aus der Bohrung positioniert UNIVERSAL-TIEFBOHREN (Zyklus G205, nicht TNC 410) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur...
Seite 223 U U U U Rückzug bei Spanbruch Q256 (inkremental): Wert, um die die TNC das Werkzeug beim Spanbrechen zurück- fährt U U U U Verweilzeit unten Q211: Zeit in Sekunden, die das Werkzeug am Bohrungsgrund verweilt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 224: Bohrfraesen (Zyklus G208, Nicht Tnc 410)
BOHRFRAESEN (Zyklus G208, nicht TNC 410) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche und fährt den eingegebenen Durchmesser auf einem Rundungskreis an (wenn Platz vorhanden ist) 2 Das Werkzeug fräst mit dem eingegebenen Vorschub F in einer Schraubenlinie bis zur eingegebenen Bohrtiefe 3 Wenn die Bohrtiefe erreicht ist, fährt die TNC nochmals einen Voll- kreis, um das beim Eintauchen stehengelassene Material zu ent-...
Seite 225 Q 33 4 =1 . 5 Q 2 03 = +1 0 0 Q 20 4 =5 0 Q 3 35 = 25 Dadurch können Sie Bohrungen ausfräsen, deren Q 34 2 =0 * Durchmesser mehr als doppelt so groß sind wie der Werkzeug-Durchmesser HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 226: Gewindebohren Mit Ausgleichsfutter (Zyklus G84)
GEWINDEBOHREN mit Ausgleichsfutter (Zyklus G84) 1 Das Werkzeug fährt in einem Arbeitsgang auf die Bohrtiefe 2 Danach wird die Spindeldrehrichtung umgekehrt und das Werk- zeug nach der Verweilzeit auf die Startposition zurückgezogen 3 An der Startposition wird die Spindeldrehrichtung erneut umge- kehrt Beachten Sie vor dem Programmieren 1 1 1...
Seite 227: Gewindebohren Neu Mit Ausgleichsfutter (Zyklus G206, Nicht Tnc 410)
Während der Zyklus abgearbeitet wird, ist der Drehknopf für den Drehzahl-Override unwirksam. Der Drehknopf für den Vorschub-Override ist noch begrenzt aktiv (vom Maschinenhersteller festgelegt, Maschinenhandbuch beachten). Für Rechtsgewinde Spindel mit M3 aktivieren, für Linksge- winde mit M4. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 228 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- che; Richtwert: 4x Gewindesteigung U U U U Bohrtiefe Q201 (Gewindelänge, inkremental): Abstand Werkstück-Oberfläche – Gewindeende U U U U Vorschub F Q206: Verfahrgeschwindigkeit des Werk- zeugs beim Gewindebohren U U U U Verweilzeit unten Q211: Wert zwischen 0 und 0,5 Sekunden eingeben, um ein Verkeilen des Werk-...
Seite 229: Gewindebohren Ohne Ausgleichsfutter Gs (Zyklus G85)
(Startposition) – Werkstück-Oberfläche U U U U (inkremental): Abstand Werkstück-Ober- Bohrtiefe fläche (Gewindebeginn) – Gewindeende U U U U Gewindesteigung 3: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde –= Linksgewinde HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 230: Gewindebohren Ohne Ausgleichsfutter Gs Neu (Zyklus G207, Nicht Tnc 410)
Freifahren bei Programm-Unterbrechung (nicht TNC 410) Wenn Sie während des Gewindebohrens die externe Stopp-Taste drü- cken, zeigt die TNC den Softkey MANUELL FREIFAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werkzeug gesteuert freifahren. Drücken Sie dazu die positive Achsrichtungs- Taste der aktiven Spindelachse.
Seite 231 Q 20 3 =+ 2 5 Q 2 04 = 50 * Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk- zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich- tungs-Taste der aktiven Spindelachse. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 232: Gewindeschneiden (Zyklus G86, Nicht Tnc 410)
GEWINDESCHNEIDEN (Zyklus G86, nicht TNC 410) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Zyklus G86 GEWINDESCHNEIDEN fährt das Werkzeug mit geregelter Spindel von der aktuellen Position mit der aktiven Drehzahl auf die Tiefe. Am Bohrungsgrund erfolgt ein Spindel-Stopp. An- und Wegfahr- bewegungen müssen Sie separat eingeben –...
Seite 233: Gewindebohren Spanbruch (Zyklus G209, Nicht Tnc 410)
Drehknopf für den Drehzahl-Override betätigen, passt die TNC den Vorschub automatisch an. Der Drehknopf für den Vorschub-Override ist nicht aktiv. Am Zyklusende steht die Spindel. Vor der nächsten Bear- beitung Spindel mit M3 (bzw. M4) wieder einschalten. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 234 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- U U U U Gewindetiefe Q201 (inkremental): Abstand Werk- stück-Oberfläche – Gewindeende U U U U Gewindesteigung Q239 Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde –= Linksgewinde U U U U...
Seite 235: Grundlagen Zum Gewindefräsen
Eingabeparametern bei rechtsdrehenden Werkzeugen. Innengewinde Steigung Fräsart Arbeitsrichtung rechtsgängig +1(RL) linksgängig – –1(RR) rechtsgängig –1(RR) Z– linksgängig – +1(RL) Z– Außengewinde Steigung Fräsart Arbeitsrichtung rechtsgängig +1(RL) Z– linksgängig – –1(RR) Z– rechtsgängig –1(RR) linksgängig – +1(RL) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 236 Kollisionsgefahr! Programmieren Sie bei den Tiefenzustellungen immer die gleichen Vorzeichen, da die Zyklen mehrere Abläufe ent- halten, die voneinander unabhängig sind. Die Rangfolge nach welcher die Arbeitsrichtung entschieden wird, ist bei den jeweiligen Zyklen beschrieben. Wollen Sie z.B. einen Zyklus nur mit dem Senkvorgang wiederholen, so geben Sie bei der Gewindetiefe 0 ein, die Arbeitsrichtung wird dann über die Senktiefe bestimmt.
Seite 237: Gewindefraesen (Zyklus G262, Nicht Tnc 410)
U U U U Nachsetzen Q355: Anzahl der Gewindegänge um die das Werkzeug versetzt wird, siehe Bild rechts unten 0 = eine 360° Schraubenlinie auf die Gewindetiefe 1 = kontinuierliche Schraubenlinie auf der gesamten Gewindelänge HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 238 >1 = mehrere Helixbahnen mit An -und Wegfahren, dazwischen versetzt die TNC das Werkzeug um Q355 mal der Steigung U U U U Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk- stück bzw. beim Herausfahren aus dem Werkstück in mm/min U U U U Fräsart Q351: Art der Fräsbearbeitung bei M03...
Seite 239: Senkgewindefraesen (Zyklus G263, Nicht Tnc 410)
Anschließend fährt das Werkzeug tangential in einer Helix-Bewe- gung an den Gewindenenndurchmesser und fräst mit einer 360°- Schraubenlinienbewegung das Gewinde 10 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 240 11 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt (Bohrungsmitte) der Bearbeitungsebene mit Radiuskorrektur G40 programmie- ren.
Seite 241 Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze beim stirnseitigen Senkvorgang U U U U Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 242 Beispiel: NC-Satz U U U U Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche N 25 G2 6 3 Q 33 5 =1 0 Q 2 39 = +1 , 5 Q 20 1 =- 1 6 U U U U 2.
Seite 243: Bohrgewindefraesen (Zyklus G264, Nicht Tnc 410)
10 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe- gung an den Gewindenenndurchmesser und fräst mit einer 360°- Schraubenliniebewegung das Gewinde 11 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 244 12 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt (Bohrungsmitte) der Bearbeitungsebene mit Radiuskorrektur G40 programmie- ren.
Seite 245 Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze beim stirnseitigen Senkvorgang U U U U Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 246 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- N 25 G2 6 4 Q 33 5 =1 0 Q 2 39 = +1 , 5 Q 20 1 =- 1 6 Q3 5 6= - 20 Q2 5 3= 7 50 Q3 5 1= + 1 Q 20 2 =5 U U U U Koord.
Seite 247: Helix- Bohrgewindefraesen (Zyklus G265, Nicht Tnc 410)
TNC diesen Arbeitsschritt nicht aus. Die Fräsart (Gegen-/Gleichlauf) ist durch das Gewinde (Rechts-/Linksgewinde) und die Drehrichtung des Werk- zeugs bestimmt, da nur die Arbeitsrichtung von der Werk- stückoberfläche ins Teil hinein möglich ist. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 248 U U U U Soll-Durchmesser Q335: Gewindenenndurchmesser U U U U Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde U U U U Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund U U U U Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk-...
Seite 249 Q 25 4 =1 5 0 Q 2 07 = 50 0 * kann U U U U Vorschub Senken Q254: Verfahrgeschwindigkeit des Werkzeugs beim Senken in mm/min U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 250: Aussengewinde-Fraesen (Zyklus G267, Nicht Tnc 410)
AUSSENGEWINDE-FRAESEN (Zyklus G267, nicht TNC 410) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Stirnseitig Senken 2 Die TNC fährt den Startpunkt für das stirnseitige Senken ausge- hend von der Zapfenmitte auf der Hauptachse der Bearbeitungs- ebene an.
Seite 251 Die Arbeitsrichtung wird nach folgender Reihenfolge ent- schieden: 1. Gewindetiefe 2. Tiefe Stirnseitig Falls Sie einen der Tiefenparameter mit 0 belegen, führt die TNC diesen Arbeitsschritt nicht aus. Das Vorzeichen des Zyklusparameters Gewindetiefe legt die Arbeitsrichtung fest. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 252 U U U U Soll-Durchmesser Q335: Gewindenenndurchmesser U U U U Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde U U U U Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund U U U U Nachsetzen Q355: Anzahl der Gewindegänge um die das Werkzeug versetzt wird, siehe Bild rechts unten...
Seite 253 Werkzeug und Werkstück (Spannmittel) erfolgen kann U U U U Vorschub Senken Q254: Verfahrgeschwindigkeit des Werkzeugs beim Senken in mm/min U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 254: Beispiel: Bohrzyklen
Beispiel: Bohrzyklen %C 2 00 G7 1 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 20 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +3 * Werkzeug-Definition N4 0 T 1 G 1 7 S 4 50 0 *...
Seite 255 Zyklus 18 aufrufen N 1 90 G9 0 Z + 5 * freifahren N 2 00 G9 8 L 0 * Ende Unterprogramm 1 N 9 99 9 99 %C 1 8 G 71 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 256: Beispiel: Bohrzyklen In Verbindung Mit Punkte-Tabelle (Nur Tnc 410)
Beispiel: Bohrzyklen in Verbindung mit Punkte-Tabelle (nur TNC 410) Die Bohrungskoordinaten sind in der Punkte- Tabelle TAB1.PNT gespeichert und werden von der TNC mit G79 PAT gerufen. Die Werkzeug-Radien sind so gewählt, dass alle Arbeitsschritte in der Testgrafik zu sehen sind. Programm-Ablauf Zentrieren Bohren...
Seite 257 +9 0 + 1 0 +8 0 + 3 0 +8 0 + 6 5 +9 0 + 9 0 +1 0 + 9 0 +2 0 + 5 5 [ E ND ] HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 258: Zyklen Zum Fräsen Von Taschen, Zapfen Und Nuten
8.4 Zyklen zum Fräsen von Taschen, Zapfen und Nuten Übersicht Zyklus Softkey G75/G76 TASCHENFRAESEN (rechteckförmig) Schrupp-Zyklus ohne automatische Vorpositionierung G75: Im Uhrzeigersinn G76: Im Gegen-Uhrzeigersinn G212 TASCHE SCHLICHTEN (rechteckförmig) Schlicht-Zyklus mit automatischer Vorpositionierung, 2. Sicherheits-Abstand G213 ZAPFEN SCHLICHTEN (rechteckförmig) Schlicht-Zyklus mit automatischer Vorpositionierung, 2.
Seite 259: Taschenfraesen (Zyklus G75, G76)
P 05 X+ 8 0 P 06 Y+ 4 0 P0 7 2 7 5 P 08 5 * die Zustell-Tiefe größer als die Tiefe ist U U U U Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des Werkzeugs beim Einstechen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 260 U U U U 1. Seiten-Länge 4: Länge der Tasche, parallel zur Hauptachse der Bearbeitungsebene U U U U 2. Seiten-Länge 5: Breite der Tasche U U U U Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene U U U U Rundungs-Radius: Radius für die Taschenecken.
Seite 261: Tasche Schlichten (Zyklus G212)
Wenn Sie die Tasche aus dem Vollen heraus schlichten wollen, dann verwenden Sie einen Fräser mit einem über Mitte schneidenden Stirnzahn (DIN 844) und geben einen kleinen Vorschub Tiefenzustellung ein. Mindestgröße der Tasche: dreifacher Werkzeug-Radius. Q218 Q217 Q207 Q216 Q221 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 262 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 34 G2 1 2 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 0 7= 5 00 Q2 0 3= + 30 Q2 0 4= 5 0 Q 21 6 =+ 5 0 fläche –...
Seite 263: Zapfen Schlichten (Zyklus G213)
Wenn Sie den Zapfen aus dem Vollen heraus umfräsen wollen, dann verwenden Sie einen Fräser mit einem über Mitte schneidenden Stirnzahn (DIN 844). Geben Sie dann für den Vorschub Tiefenzustellung einen kleinen Wert ein. Q218 Q207 Q217 Q216 Q221 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 264 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 35 G2 1 3 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 0 7= 5 00 Q2 0 3= + 30 Q2 0 4= 5 0 Q 21 6 =+ 5 0 fläche –...
Seite 265: Kreistasche (Zyklus G77, G78)
U U U U Zustell-Tiefe (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird. Die TNC fährt in einem Arbeitsgang auf die Tiefe wenn: Zustell-Tiefe und Tiefe gleich sind die Zustell-Tiefe größer als die Tiefe ist HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 266 U U U U Vorschub Tiefenzustellung: Verfahrgeschwindigkeit des Werkzeugs beim Einstechen U U U U Kreisradius: Radius der Kreistasche U U U U Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene Beispiel: NC-Sätze N 26 G7 7 P 0 1 2 P 02 -2 0 P 03 5 P 04 10 0...
Seite 267: Kreistasche Schlichten (Zyklus G214)
Wenn Sie die Tasche aus dem Vollen heraus schlichten wollen, dann verwenden Sie einen Fräser mit einem über Mitte schneidenden Stirnzahn (DIN 844) und geben einen kleinen Vorschub Tiefenzustellung ein. Q207 Q217 Q216 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 268 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 42 G2 1 4 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 0 7= 5 00 Q2 0 3= + 30 Q2 0 4= 5 0 Q 21 6 =+ 5 0 fläche –...
Seite 269: Kreiszapfen Schlichten (Zyklus G215)
Wenn Sie den Zapfen aus dem Vollen heraus umfräsen wollen, dann verwenden Sie einen Fräser mit einem über Mitte schneidenden Stirnzahn (DIN 844). Geben Sie dann für den Vorschub Tiefenzustellung einen kleinen Wert ein. Q207 Q217 Q216 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 270 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 43 G2 1 5 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 0 7= 5 00 Q2 0 3= + 30 Q2 0 4= 5 0 Q 21 6 =+ 5 0 fläche –...
Seite 271: Nutenfraesen (Zyklus G74)
Positionier-Satz auf den Startpunkt in der Spindelachse (Sicherheits-Abstand über Werkstück-Oberfläche) pro- grammieren. Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie- ren, dann führt die TNC den Zyklus nicht aus. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 272 U U U U Sicherheits-Abstand (inkremental): Abstand Werk- zeugspitze (Startposition) – Werkstück-Oberfläche U U U U Frästiefe (inkremental): Abstand Werkstück-Ober- fläche – Taschengrund U U U U Zustell-Tiefe (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird; die TNC fährt in einem Arbeitsgang auf die Tiefe wenn: Zustell-Tiefe und Tiefe gleich sind die Zustell-Tiefe größer als die Tiefe ist...
Seite 273: Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G210)
Am Konturende fährt das Werkzeug – tangential von der Kontur weg – zur Mitte der Nut Abschließend fährt das Werkzeug im Eilgang auf den Sicherheits- Abstand zurück und – falls eingegeben – auf den 2. Sicherheits- Abstand Q224 Q217 Q216 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 274 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 51 G2 1 0 Q 20 0 =2 Q2 0 1= - 20 Q2 0 7= 5 00 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 1 5= 0 Q 2 03 = +3 0 Q 2 04 = 50 Q2 1 6= + 50 fläche –...
Seite 275: Runde Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G211)
Fräserdurchmesser nicht größer als die Nutbreite und nicht kleiner als ein Drittel der Nutbreite wählen. Q248 Q219 Fräserdurchmesser kleiner als die halbe Nutlänge wählen. Q245 Sonst kann die TNC nicht pendelnd eintauchen. Q217 Q216 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 276 Beispiel: NC-Satz U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N 52 G2 1 1 Q 20 0 =2 Q2 0 1= - 20 Q2 0 7= 5 00 Q2 0 2 =5 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- Q2 1 5= 0 Q 2 03 = +3 0 Q 2 04 = 50 Q2 1 6= + 50 fläche –...
Seite 277: Beispiel: Tasche, Zapfen Und Nuten Fräsen
N 1 10 Z+ 2 M 9 9 * Zyklus-Aufruf Kreistasche N 1 20 Z+ 2 50 M0 6 * Werkzeug-Wechsel Werkzeug-Aufruf Nutenfräser N 1 30 T2 G1 7 S 5 00 0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 278 N1 4 0 G 21 1 Q2 0 0= 2 Q 2 01 = -2 0 Q 2 07 = 25 0 Zyklus-Definition Nut 1 Q 20 2 = 5 Q 21 5 =0 Q2 0 3= + 0 Q 20 4 =1 0 0 Q 21 6 = +5 0 Q 2 17 = +5 0 Q 2 44 = 70 Q2 1 9= 8 Q 24 5 = +4 5 Q 2 48 = 90 * N1 5 0 G 79 M 03 *...
Seite 279: Zyklen Zum Herstellen Von Punktemustern
Zyklus G86 GEWINDESCHNEIDEN Zyklus G200 BOHREN Zyklus G201 REIBEN Zyklus G202 AUSDREHEN Zyklus G203 UNIVERSAL-BOHREN Zyklus G204 RUECKWAERTS-SENKEN Zyklus G212 TASCHE SCHLICHTEN Zyklus G213 ZAPFEN SCHLICHTEN Zyklus G214 KREISTASCHE SCHLICHTEN Zyklus G215 KREISZAPFEN SCHLICHTEN HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 280 Nicht bei der TNC 410: Zyklus G205 UNIVERSAL-TIEFBOHREN Zyklus G206 GEWINDEBOHREN NEU mit Ausgleichsfutter Zyklus G207 GEWINDEBOHREN GS NEU ohne Ausgleichsfutter Zyklus G208 BOHRFRAESEN Zyklus G209 GEWINDEBOHREN SPANBRUCH Zyklus G262 GEWINDEFRAESEN Zyklus G263 SENKGEWINDEFRAESEN Zyklus G264 BOHRGEWINDEFRAESEN Zyklus G265 HELIX-BOHRGEWINDEFRAESEN Zyklus G267 AUSSEN-GEWINDEFRAESEN 8 Programmieren: Zyklen...
Seite 281: Punktemuster Auf Kreis (Zyklus G220)
Hauptachse der Bearbeitungsebene und dem Start- punkt der letzten Bearbeitung auf dem Teilkreis (gilt nicht für Vollkreise); Endwinkel ungleich Startwinkel eingeben; wenn Endwinkel größer als Startwinkel eingegeben, dann Bearbeitung im Gegen-Uhrzeiger- sinn, sonst Bearbeitung im Uhrzeigersinn HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 282 U U U U Winkelschritt Q247 (inkremental): Winkel zwischen zwei Bearbeitungen auf dem Teilkreis; wenn der Win- kelschritt gleich null ist, dann berechnet die TNC den Winkelschritt aus Startwinkel, Endwinkel und Anzahl Bearbeitungen; wenn ein Winkelschritt eingegeben ist, dann berücksichtigt die TNC den Endwinkel nicht; das Vorzeichen des Winkelschritts legt die Bearbei- tungsrichtung fest (–...
Seite 283: Punktemuster Auf Linien (Zyklus G221)
Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der zweiten Zeile ausgeführt sind Anschließend fährt die TNC das Werkzeug auf den Startpunkt der nächsten Zeile In einer Pendelbewegung werden alle weiteren Zeilen abgearbei- Q204 Q200 Q203 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 284 Beispiel: NC-Satz U U U U Startpunkt 1. Achse Q225 (absolut): Koordinate des Startpunktes in der Hauptachse der Bearbeitungs- N 54 G2 2 1 Q 22 5 =+ 1 5 Q 22 6 =+ 1 5 Q 23 7 =+ 1 0 ebene Q2 3 8= + 8 Q 24 2 =6 Q2 4 3= 4 Q 2 24 = +1 5 U U U U...
Seite 285: Beispiel: Lochkreise
Q 20 0 =2 Q2 0 3= + 0 Q 20 4 =1 0 0 * N 9 0 G 00 G4 0 Z + 25 0 M 0 2 * Werkzeug freifahren, Programm-Ende N 9 99 9 99 %B O HR B G 7 1 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 286: Sl-Zyklen Gruppe I
8.6 SL-Zyklen Gruppe I Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen Mit den SL-Zyklen können Sie komplexe Konturen aus bis zu 12 Teil- konturen (Taschen oder Inseln) zusammensetzen. Die einzelnen Teil- % SL G7 1 * konturen geben Sie als Unterprogramme ein. Aus der Liste der Teil- konturen (Unterprogramm-Nummern), die Sie im Zyklus G37 KONTUR .
Seite 287: Übersicht Sl-Zyklen Gruppe I
Ende der Zyklen 21 bis 24 positioniert. Übersicht SL-Zyklen Gruppe I Zyklus Softkey G37 KONTUR (zwingend erforderlich) G56 VORBOHREN (wahlweise verwendbar) G57 AUSRAEUMEN (zwingend erforderlich) G58/G59 KONTURFRAESEN (wahlweise verwendbar) G58: Im Uhrzeigersinn G59: Im Gegen-Uhrzeigersinn HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 288: Kontur (Zyklus G37)
KONTUR (Zyklus G37) In Zyklus G37 KONTUR listen Sie alle Unterprogramme auf, die zu einer Gesamtkontur überlagert werden sollen. Beachten Sie vor dem Programmieren Zyklus G37 ist DEF-Aktiv, das heißt ab seiner Definition im Programm wirksam. In Zyklus G37 können Sie maximal 12 Unterprogramme (Teilkonturen) auflisten.
Seite 289: Vorbohren (Zyklus G56)
Schlicht-Aufmaß: Aufmaß in der Bearbeitungsebene Beispiel: NC-Sätze N 5 4 G 56 P0 1 2 P0 2 - 1 5 P0 3 5 P 0 4 2 50 P 05 +0 . 5 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 290: Ausraeumen (Zyklus G57)
AUSRAEUMEN (Zyklus G57) Zyklus-Ablauf 1 Die TNC positioniert das Werkzeug in der Bearbeitungsebene über den ersten Einstichpunkt; dabei berücksichtigt die TNC das Schlicht-Aufmaß 2 Mit dem Vorschub Tiefenzustellung fährt die TNC das Werkzeug auf die erste Zustell-Tiefe Kontur umfräsen (siehe Bild rechts oben): 1 Das Werkzeug umfräst mit dem eingegebenen Vorschub die erste Teilkontur;...
Seite 291: Konturfraesen (Zyklus G58/G59)
P 05 50 0 * Zustell-Tiefe und Tiefe gleich sind die Zustell-Tiefe größer als die Frästiefe ist U U U U Vorschub Tiefenzustellung : Eintauchvorschub in mm/min U U U U Vorschub : Fräsvorschub in mm/min HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 292: Sl-Zyklen Gruppe Ii (Nicht Tnc 410)
8.7 SL-Zyklen Gruppe II (nicht TNC 410) Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen Mit den SL-Zyklen können Sie komplexe Konturen aus bis zu 12 Teil- konturen (Taschen oder Inseln) zusammensetzen. Die einzelnen Teil- % SL 2 G 7 1 * konturen geben Sie als Unterprogramme ein.
Seite 293: Übersicht Sl-Zyklen
G120 KONTUR-DATEN (zwingend erforderlich) G121 VORBOHREN (wahlweise verwendbar) G122 RAEUMEN (zwingend erforderlich) G123 SCHLICHTEN TIEFE (wahlweise verwendbar) G124 SCHLICHTEN SEITE (wahlweise verwendbar) Erweiterte Zyklen: Zyklus Softkey G125 KONTUR-ZUG G127 ZYLINDER-MANTEL G128 ZYLINDER-MANTEL Nutenfräsen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 294: Überlagerte Konturen
KONTUR (Zyklus G37) In Zyklus G37 KONTUR listen Sie alle Unterprogramme auf, die zu einer Gesamtkontur überlagert werden sollen. Beachten Sie vor dem Programmieren Zyklus G37 ist DEF-Aktiv, das heißt ab seiner Definition im Programm wirksam. In Zyklus G37 können Sie maximal 12 Unterprogramme (Teilkonturen) auflisten.
Seite 295 N 5 70 G0 1 G 4 2 X +9 0 Y + 50 * N 5 80 I+ 6 5 J +5 0 N 5 90 G0 2 X + 90 Y+ 5 0 N 6 00 G9 8 L 0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 296 „Differenz“-Fläche Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden: Fläche A muss Tasche und B muss Insel sein. A muss außerhalb B beginnen. Fläche A: N5 1 0 G 98 L 1 * N5 2 0 G 01 G 42 X+ 1 0 Y +5 0 * N5 3 0 I +3 5 J+ 5 0 * N5 4 0 G 02 X +1 0 Y + 50 * N5 5 0 G 98 L 0 *...
Seite 297: Kontur-Daten (Zyklus G120)
Richtung für Taschen im Uhrzeigersinn (Q9 = -1 Gegenlauf für Tasche und Insel) im Gegenuhrzeigersinn (Q9 = +1 Gleichlauf für Tasche und Insel) Sie können die Bearbeitungs-Parameter bei einer Programm-Unter- brechung überprüfen und ggf. überschreiben. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 298: Vorbohren (Zyklus G121)
VORBOHREN (Zyklus G121) Die TNC berücksichtigt einen im T-Satz programmierten Deltawert DR nicht zur Berechnung der Einstichpunkte. An Engstellen kann die TNC ggf. nicht mit einem Werk- zeug vorbohren das größer ist als das Schruppwerkzeug. Zyklus-Ablauf Wie Zyklus G83 Tiefbohren, siehe „Zyklen zum Bohren, Gewindeboh- ren und Gewindefräsen”, Seite 184.
Seite 299: Raeumen (Zyklus G122)
Werkzeug-Tabelle TOOL.T (siehe „Werkzeug- Daten”, Seite 99) die Schneidenlänge LCUTS und den maximalen Eintauchwinkel ANGLE des Werkzeugs definieren. Ggf. gibt die TNC eine Fehlermeldung aus U U U U Vorschub Pendeln Q19: Pendelvorschub in mm/min HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 300: Schlichten Tiefe (Zyklus G123)
SCHLICHTEN TIEFE (Zyklus G123) Die TNC ermittelt den Startpunkt fürs Schlichten selbstän- dig. Der Startpunkt ist abhängig von den Platzverhältnis- sen in der Tasche. Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die zu bearbeitende Fläche. Anschließend wird das beim Ausräumen ver- bliebene Schlichtaufmaß...
Seite 301: Schlichten Seite (Zyklus G124)
Vorschub Tiefenzustellung Q11: Eintauchvorschub U U U U Vorschub Ausräumen Q12: Fräsvorschub U U U U Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für mehrmaliges Schlichten; der letzte Schlicht-Rest wird ausgeräumt, wenn Sie Q14 = 0 eingeben HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 302: Kontur-Zug (Zyklus G125)
KONTUR-ZUG (Zyklus G125) Mit diesem Zyklus lassen sich zusammen mit Zyklus G37 KONTUR - „offene“ Konturen bearbeiten: Konturbeginn und -ende fallen nicht zusammen. Der Zyklus G125 KONTUR-ZUG bietet gegenüber der Bearbeitung einer offenen Kontur mit Positioniersätzen erhebliche Vorteile: Die TNC überwacht die Bearbeitung auf Hinterschneidungen und Konturverletzungen.
Seite 303 Bearbeitungsebene U U U U Fräsart? Gegenlauf = –1 Q15: Gleichlauf-Fräsen: Eingabe = +1 Gegenlauf-Fräsen: Eingabe = –1 Abwechselnd im Gleich- und Gegenlauf fräsen bei mehreren Zustellungen: Eingabe = 0 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 304: Zylinder-Mantel (Zyklus G127)
ZYLINDER-MANTEL (Zyklus G127) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Kon- tur auf den Mantel eines Zylinders übertragen. Verwenden Sie den Zyklus G128, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen. Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über Zyklus G37 (KONTUR) festlegen.
Seite 305 U U U U Zylinderradius Q16: Radius des Zylinders, auf dem die Kontur bearbeitet werden soll U U U U Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 306: Zylinder-Mantel Nutenfräsen (Zyklus G128)
ZYLINDER-MANTEL Nutenfräsen (Zyklus G128) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Führungsnut auf den Mantel eines Zylinders übertragen. Im Gegen- satz zum Zyklus G127, stellt die TNC das Werkzeug bei diesem Zyklus so an, dass die Wände bei aktiver Radiuskorrektur immer parallel zueinander verlaufen.
Seite 307 Kontur bearbeitet werden soll U U U U Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren U U U U Nutbreite Q20: Breite der herzustellenden Nut HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 308: Beispiel: Überlagerte Konturen Vorbohren, Schruppen, Schlichten
Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten %C 2 1 G 71 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 40 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +6 * Werkzeug-Definition Bohrer N4 0 G 9 9 T 2 L + 0 R +6 *...
Seite 309 N 4 00 X+ 6 5 Y +5 8 * N 4 10 X+ 7 3 Y +4 2 * N 4 20 G9 8 L 0 * N 9 99 9 99 %C 2 1 G 71 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 310: Beispiel: Kontur-Zug
Beispiel: Kontur-Zug %C 2 5 G 71 * N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z - 40 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +0 * N3 0 G 9 9 T 1 L + 0 R +1 0 * Werkzeug-Definition N5 0 T 1 G 1 7 S 2 00 0 *...
Seite 311 N 2 00 G9 8 L 0 * N 9 99 9 99 %C 2 5 G 71 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 312: Beispiel: Zylinder-Mantel
Beispiel: Zylinder-Mantel Hinweis: Zylinder mittig auf Rundtisch aufgespannt Bezugspunkt liegt in der Rundtisch-Mitte %C 2 7 G 71 * N1 0 G 9 9 T 1 L + 0 R +3 , 5 * Werkzeug-Definition N2 0 T 1 G 1 8 S 2 00 0 * Werkzeug-Aufruf, Werkzeug-Achse Y N3 0 G 0 0 G 4 0 G 90 Y+ 2 50 * Werkzeug freifahren...
Seite 313 N 1 90 C+ 9 1, 7 2 * N 2 00 G9 8 L 0 * N 9 99 9 99 %C 2 7 G 71 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 314: Zyklen Zum Abzeilen
8.8 Zyklen zum Abzeilen Übersicht Die TNC stellt drei Zyklen zur Verfügung, mit denen Sie Flächen mit folgenden Eigenschaften bearbeiten können: Durch Digitalisieren oder von einem CAD-/CAM-System erzeugt Eben rechteckig Eben schiefwinklig Beliebig geneigt In sich verwunden Zyklus Softkey G60 DIGITALISIERDATEN ABARBEITEN Zum Abzeilen von Digitalisierdaten in mehreren Zustel- lungen G230 ABZEILEN...
Seite 315: Digitalisierdaten Abarbeiten (Zyklus G60, Tnc 410)
Werkzeugs beim Eintauchen in mm/min U U U U Vorschub Fräsen 4: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min U U U U Zusatz-Funktion M: Optionale Eingabe einer Zusatz- Funktion, z.B. M13 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 316: Abzeilen (Zyklus G230)
ABZEILEN (Zyklus G230) 1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen Position aus in der Bearbeitungsebene auf den Startpunkt 1; die TNC versetzt das Werkzeug dabei um den Werkzeug-Radius nach links und nach oben 2 Anschließend fährt das Werkzeug mit Eilgang in der Spindelachse auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung auf die programmierte Startposition in der Spindelachse 3 Danach fährt das Werkzeug mit dem programmierten Vorschub...
Seite 317 Q 21 8 =1 5 0 Q 2 19 = 75 Q2 4 0= 2 5 Q 20 6 =1 5 0 Q 20 7 =5 0 0 Q 2 09 = 20 0 Q 2 00 = 2 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 318: Regelflaeche (Zyklus G231)
REGELFLAECHE (Zyklus G231) 1 Die TNC positioniert das Werkzeug von der aktuellen Position aus mit einer 3D-Geradenbewegung auf den Startpunkt 2 Anschließend fährt das Werkzeug mit dem programmierten Vor- schub Fräsen auf den Endpunkt 3 Dort fährt die TNC das Werkzeug im Eilgang um den Werkzeug- Durchmesser in positive Spindelachsenrichtung und danach wie- der zurück zum Startpunkt 4 Am Startpunkt...
Seite 319 Werkzeugs beim Fräsen in mm/ min. Die TNC führt Q 23 6 =+ 2 5 Q 2 40 = 40 Q2 0 7= 5 00 * den ersten Schnitt mit dem halben programmierten Wert aus HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 320: Beispiel: Abzeilen
Beispiel: Abzeilen %C 2 30 G7 1 N1 0 G 3 0 G 1 7 X +0 Y+ 0 Z + 0 * Rohteil-Definition N2 0 G 3 1 G 9 0 X +1 0 0 Y +1 0 0 Z +4 0 * N3 0 G 9 9 T 1 L + 0 R +5 * Werkzeug-Definition N4 0 T 1 G 1 7 S 3 50 0 *...
Seite 321: Zyklen Zur Koordinaten-Umrechnung
Zyklus mit Werten für das Grundverhalten erneut definieren, z.B. Maßfaktor 1,0 Zusatzfunktionen M02, M30 oder den Satz N999999 %... ausführen (abhängig von Maschinen-Parameter 7300) Neues Programm wählen Zusatzfunktion M142 Modale Programminformationen löschen pro- grammieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 322: Nullpunkt-Verschiebung (Zyklus G54)
NULLPUNKT-Verschiebung (Zyklus G54) Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an beliebigen Stellen des Werkstücks wiederholen. Wirkung Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG beziehen sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Verschie- bung in jeder Achse zeigt die TNC in der zusätzlichen Status-Anzeige an.
Seite 323: Nullpunkt-Verschiebung Mit Nullpunkt-Tabellen (Zyklus G53)
Wenn Sie einen Q-Parameter eingeben, dann aktiviert die TNC die Nullpunkt-Nummer, die im Q-Parameter steht Rücksetzen Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten X=0; Y=0 etc. aufrufen Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer Zyklus-Definition aufrufen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 324 Neue Nullpunkt-Tabelle eröffnen: Geben Sie einen neuen Dateinamen ein und bestätigen Sie mit der Taste ENT. Drücken Sie den Softkey „.D“, um die Nullpunkt-Tabelle zu eröffnen Nullpunkt-Tabelle editieren TNC 426, TNC 430 Die Nullpunkt-Tabelle wählen Sie in der Betriebsart Programm-Ein- speichern/Editieren U U U U Datei-Verwaltung aufrufen: Taste PGM MGT drücken,...
Seite 325 N 7 2 % :T A B: “N A ME N “* Nullpunkt-Tabelle für den Programmlauf aktivieren TNC 426, TNC 430 Bei der TNC 426, TNC 430 müssen Sie in einer Programmlauf- Betriebsart die Nullpunkt-Tabelle manuell aktivieren: HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 326 U U U U Programmlauf-Betriebsart wählen, z.B. Programmlauf Satzfolge U U U U Datei-Verwaltung aufrufen: Taste PGM MGT drücken; siehe „Datei-Verwaltung: Grundlagen”, Seite 43 U U U U Vorhandene Nullpunkt-Tabelle wählen: Schieben Sie das Hellfeld auf eine beliebige Nullpunkt-Tabelle und bestätigen Sie mit der Taste ENT.
Seite 327: Bezugspunkt Setzen (Zyklus G247, Nicht Tnc 410)
Maschinen-Nullpunkt beziehen. Der Maschinen-Para- meter 7475 hat darauf keinen Einfluss. Wenn Sie Zyklus G247 verwenden, können Sie nicht mit der Funktion Satzvorlauf in ein Programm einsteigen. In der Betriebsart PGM-Test ist Zyklus G247 nicht wirksam. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 328: Spiegeln (Zyklus G28)
SPIEGELN (Zyklus G28) Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich ausführen. Wirkung Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an. Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn des Werkzeugs.
Seite 329 Drehachsen – mit Ausnahme der Spindelachse und der dazugehörigen Nebenachse. Erlaubt ist die Ein- gabe von maximal drei Achsen Rücksetzen Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren. Beispiel: NC-Satz N 7 2 G 28 X Y * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 330: Drehung (Zyklus G73)
DREHUNG (Zyklus G73) Innerhalb eines Programms kann die TNC das Koordinatensystem in der Bearbeitungsebene um den aktiven Nullpunkt drehen. Wirkung Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Seite 331: Massfaktor (Zyklus G72)
Verkleinern: F kleiner als 1 bis 0,000 001 Rücksetzen Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse erneut programmieren. Beispiel: NC-Sätze N 7 2 G 72 F0 , 75 0 0 00 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 332: Bearbeitungsebene (Zyklus G80, Nicht Tnc 410)
BEARBEITUNGSEBENE (Zyklus G80, nicht TNC 410) Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepasst. Bei bestimmten Schwenkköpfen (Schwenkti- schen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordinaten der Drehachsen oder als mathematische Winkel einer schie- fen Ebene interpretiert werden.
Seite 333 Vorschub aus. Der maximal erreichbare Vorschub hängt ab von der Komplexität des Schwenkkopfes (Schwenktisches) Wenn Zyklus G80 die Drehachsen nicht automatisch positioniert, posi- tionieren Sie die Drehachsen z.B. mit einem G01-Satz vor der Zyklus- Definition. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 334 NC-Beispielsätze: N5 0 G 0 0 G 4 0 Z +1 0 0 * N6 0 X + 25 Y +1 0 * Drehachse positionieren N7 0 G 0 1 A + 15 F1 0 00 * Winkel für Korrekturberechnung definieren N8 0 G 8 0 A + 15 * Korrektur aktivieren Spindelachse N9 0 G 0 0 G 4 0 Z +8 0 *...
Seite 335 Sie können direkt die neuen Winkelstellungen definieren U U U U Zyklus G80 BEARBEITUNGSEBENE rücksetzen; für alle Drehachsen 0° eingeben U U U U Funktion BEARBEITUNGSEBENE deaktivieren; Zyklus G80 erneut definieren, Satz ohne Achsangabe abschließen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 336 TNC den Bezugspunkt falsch. 5 Bezugspunkt-Setzen Manuell durch Ankratzen wie im ungeschwenkten System siehe „Bezugspunkt-Setzen (ohne 3D-Tastsystem)”, Seite 24 Gesteuert mit einem HEIDENHAIN 3D-Tastsystem (siehe Benutzer- Handbuch Tastsystem-Zyklen, Kapitel 2) Automatisch mit einem HEIDENHAIN 3D-Tastsystem (siehe Benut- zer-Handbuch Tastsystem-Zyklen, Kapitel 3)
Seite 337: Beispiel: Koordinaten-Umrechnungszyklen
N 1 60 G0 0 G 4 0 X +0 Y+ 0 * N 1 70 Z+ 2 M 3 * N 1 80 G0 1 Z - 5 F 20 0 * N 1 90 G4 1 X + 30 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 338 N2 0 0 G 91 Y +1 0 * N2 1 0 G 25 R 5 * N2 2 0 X +2 0 * N2 3 0 X +1 0 Y- 1 0 * N2 4 0 G 25 R 5 * N2 5 0 X -1 0 Y- 1 0 * N2 6 0 X -2 0 * N2 7 0 Y +1 0 *...
Seite 339: Sonder-Zyklen
N 5 60 G0 0 X + 20 Y +5 0 M 9 9 * Das Programm rufen Sie auf mit G79 (separater Satz) oder M99 (satzweise) oder M89 (wird nach jedem Positionier-Satz ausgeführt) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 340: Spindel-Orientierung (Zyklus G36)
Beispiel: Programm-Aufruf Aus einem Programm soll ein über Zyklus aufrufbares Programm 50 gerufen werden. SPINDEL-ORIENTIERUNG (Zyklus G36) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. In den Bearbeitungszyklen 202, 204 und 209 wird intern Zyklus 13 verwendet. Beachten Sie in Ihrem NC-Pro- gramm, dass Sie ggf.
Seite 341: Toleranz (Zyklus G62, Nicht Tnc 410)
Sie setzen Zyklus G62 zurück, indem Sie den Zyklus G62 erneut definieren und die Dialogfrage nach dem Toleranz- wert mit NO ENT bestätigen. Die voreingestellte Toleranz wird durch das Rücksetzen wieder aktiv: U U U U Toleranzwert: Zulässige Konturabweichung in mm HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 343: Programmieren: Unterprogramme Und Programmteil-Wiederholungen
Programmieren: Unterprogramme und Pro- grammteil-Wiederholungen...
Seite 344: Unterprogramme Und Programmteil-Wiederholungen Kennzeichnen
Wenn Sie eine Label-Nummer mehrmals vergeben, gibt die TNC beim Beenden des G98-Satzes eine Fehlermel- dung aus. Für die TNC 426, TNC 430 gilt zusätzlich: Bei sehr langen Programmen können Sie über MP7229 die Überprüfung auf eine eingebbare Anzahl von Sätzen begrenzen.
Seite 345: Unterprogramme
U U U U Unterprogramm aufrufen: Taste L drücken U U U U Label-Nummer des aufzurufenden Unterprogramms und „,0 “ eingeben L0,0 ist nicht erlaubt, da es dem Aufruf eines Unterpro- gramm-Endes entspricht. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 346: Programmteil-Wiederholung Programmieren
9.3 Programmteil-Wiederholungen Label G98 Programmteil-Wiederholungen beginnen mit der Marke G98 L. Eine Programmteil-Wiederholung schließt mit Ln,m ab. m ist die Anzahl der Wiederholungen. Arbeitsweise 1 Die TNC führt das Bearbeitungs-Programm bis zum Ende des Pro- grammteils (L1,2) aus 2 Anschließend wiederholt die TNC den Programmteil zwischen dem aufgerufenen Label und dem Label-Aufruf L 1,2 so oft, wie Sie hinter dem Komma angegeben haben 3 Danach arbeitet die TNC das Bearbeitungs-Programm weiter ab...
Seite 347: Beliebiges Programm Als Unterprogramm Aufrufen
Wenn Sie ein Klartext-Dialog-Programm aufrufen wollen, dann geben Sie den Datei-Typ .H hinter dem Programm- Namen ein. Für die TNC 426, TNC 430 gilt zusätzlich: Das aufgerufene Programm muss auf der Festplatte der TNC gespeichert sein. Wenn Sie nur den Programm-Namen eingeben, muss das aufgerufene Programm im selben Verzeichnis stehen wie das rufende Programm.
Seite 348: Verschachtelungen
9.5 Verschachtelungen Verschachtelungsarten Unterprogramme im Unterprogramm Programmteil-Wiederholungen in Programmteil-Wiederholung Unterprogramme wiederholen Programmteil-Wiederholungen im Unterprogramm Verschachtelungstiefe Die Verschachtelungs-Tiefe legt fest, wie oft Programmteile oder Unterprogramme weitere Unterprogramme oder Programmteil-Wie- derholungen enthalten dürfen. Maximale Verschachtelungstiefe für Unterprogramme: 8 Maximale Verschachtelungstiefe für Hauptprogramm-Aufrufe: 4 Programmteil-Wiederholungen können Sie beliebig oft verschach- teln Unterprogramm im Unterprogramm...
Seite 349: Programmteil-Wiederholungen Wiederholen
Programmteil zwischen Satz N350 und Satz N150 wird 1 mal wie- derholt (beinhaltet die Programmteil-Wiederholung zwischen Satz N200 und Satz N270) Hauptprogramm REPS wird von Satz N360 bis Satz N999999 aus- geführt (Programm-Ende) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 350: Unterprogramm Wiederholen
Unterprogramm wiederholen NC-Beispielsätze %U P GR E P G 7 1 * .. . Anfang der Programmteil-Wiederholung 1 N1 0 0 G 98 L 1 * Unterprogramm-Aufruf N1 1 0 L 2, 0 * Programmteil zwischen diesem Satz und G98 L1 N1 2 0 L 1, 2 * ..
Seite 351: Beispiel: Konturfräsen In Mehreren Zustellungen
N 7 0 G 10 R+ 6 0 H +1 8 0 * Vorpositionieren Bearbeitungsebene N 8 0 G 01 Z+ 0 F 1 00 0 M 3 * Vorpositionieren auf Oberkante Werkstück HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 352 N9 0 G 9 8 L 1 * Marke für Programmteil-Wiederholung N1 0 0 G 91 Z -4 * Inkrementale Tiefen-Zustellung (im Freien) N1 1 0 G 11 G 41 G9 0 R + 45 H+ 1 80 F2 5 0 * Erster Konturpunkt N1 2 0 G 26 R 5 * Kontur anfahren...
Seite 353: Beispiel: Bohrungsgruppen
Q 2 02 = 5 Zustell-Tiefe Q 2 10 = 0 Verweilzeit oben Q 2 03 = 0 Oberkante Werkstück Q 2 04 = 2 2. Sicherheits-Abstand Q 2 11 = 0 * Verweilzeit unten HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 354 N7 0 X + 15 Y +1 0 M 3 * Startpunkt Bohrungsgruppe 1 anfahren N8 0 L 1 ,0 * Unterprogramm für Bohrungsgruppe rufen N9 0 X + 45 Y +6 0 * Startpunkt Bohrungsgruppe 2 anfahren N1 0 0 L 1, 0 * Unterprogramm für Bohrungsgruppe rufen N1 1 0 X +7 5 Y+ 1 0 * Startpunkt Bohrungsgruppe 3 anfahren...
Seite 355: Beispiel: Bohrungsgruppe Mit Mehreren Werkzeugen
Q2 0 3= + 0 Koordinate Werkstück-Oberfläche Q2 0 4= 1 0 2. Sicherheits-Abstand Verweilzeit unten Q2 1 1= 0 .2 5 Unterprogramm 1 für komplettes Bohrbild rufen N 9 0 L 1, 0 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 356 N1 0 0 G 00 Z +2 5 0 M 6 * Werkzeug-Wechsel N1 1 0 T 2 G 1 7 S 40 0 0 * Werkzeug-Aufruf Bohrer N1 2 0 D 0 Q 2 01 P0 1 - 2 5 * Neue Tiefe fürs Bohren N1 3 0 D 0 Q 2 02 P0 1 + 5 * Neue Zustellung fürs Bohren...
Seite 357: Programmieren: Q-Parameter
Programmieren: Q-Parameter...
Seite 358: Prinzip Und Funktionsübersicht
10.1 Prinzip und Funktionsübersicht Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah- lenwerten Platzhalter ein: die Q-Parameter. Q-Parameter stehen beispielsweise für Koordinatenwerte Vorschübe Drehzahlen Zyklus-Daten Außerdem können Sie mit Q-Parametern Konturen programmieren, die über mathematische Funktionen bestimmt sind oder die Ausfüh- rung von Bearbeitungsschritten von logischen Bedingungen abhängig machen.
Seite 359: Q-Parameter-Funktionen Aufrufen
Q-Parameter-Funktionen aufrufen TNC 426, TNC 430: Während Sie ein Bearbeitungsprogramm einge- ben, drücken Sie den Softkey PARAMETER. TNC 410: Drücken Sie die Taste „Q“ (im Feld für Zahlen-Eingaben und Achswahl unter –/+ -Taste). Dann zeigt die TNC folgende Softkeys: Funktionsgruppe...
Seite 360: Teilefamilien – Q-Parameter Statt Zahlenwerte
10.2 Teilefamilien – Q-Parameter statt Zahlenwerte Mit der Q-Parameter-Funktion D0: ZUWEISUNG können Sie Q-Para- metern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-Pro- gramm statt dem Zahlenwert einen Q-Parameter ein. NC-Beispielsätze N1 5 0 D 00 Q 10 P0 1 + 2 5* Zuweisung ..
Seite 361: Konturen Durch Mathematische Funktionen Beschreiben
Verboten: Wurzel aus negativem Wert! Rechts vom „=“-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie beliebig mit Vorzeichen versehen. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 362: Grundrechenarten Programmieren
Grundrechenarten programmieren Eingabebeispiel 1: Q-Parameter-Funktionen wählen: Softkey Parameter, bzw. Taste Q drücken Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT. drücken Q-Parameter-Funktion ZUWEISUNG wählen: Softkey D0 X = Y drücken Pa r am e te r - Nr . f ü r E rg e bn i s? Nummer des Q-Parameters eingeben: 5 1.
Seite 363 2 . W e rt od e r P ar a me t er ? 7 als zweiten Wert eingeben Beispiel: NC-Satz N 1 7 D 03 Q1 2 P 0 1 + Q5 P0 2 + 7 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 364: Winkelfunktionen (Trigonometrie)
10.4 Winkelfunktionen (Trigonometrie) Definitionen Sinus, Cosinus und Tangens entsprechen den Seitenverhältnissen eines rechtwinkligen Dreiecks. Dabei entspricht sin α = a / c Sinus: cos α = b / c Cosinus: tan α = a / b = sin α / cos α Tangens: Dabei ist c die Seite gegenüber dem rechten Winkel...
Seite 365: Winkelfunktionen Programmieren
Länge aus zwei Werten bilden und zuweisen D13: WINKEL z.B. D13 Q20 P01 +10 P02 -Q1 * Winkel mit arctan aus zwei Seiten oder sin und cos des Winkels (0 < Winkel < 360°) bestimmen und zuweisen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 366: Wenn/Dann-Entscheidungen Mit Q-Parametern
10.5 Wenn/dann-Entscheidungen mit Q-Parametern Anwendung Bei Wenn/dann-Entscheidungen vergleicht die TNC einen Q-Parame- ter mit einem anderen Q-Parameter oder einem Zahlenwert. Wenn die Bedingung erfüllt ist, dann setzt die TNC das Bearbeitungs-Programm an dem Label fort, der hinter der Bedingung programmiert ist (Label siehe „Unterprogramme und Programmteil-Wiederholungen kenn- zeichnen”, Seite 318).
Seite 367: Verwendete Abkürzungen Und Begriffe
Verwendete Abkürzungen und Begriffe (engl.): Wenn (engl. equal): Gleich (engl. not equal): Nicht gleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 368: Q-Parameter Kontrollieren Und Ändern
INTERNER STOP drücken) bzw. Programm-Test anhalten U U U U Q-Parameter-Funktionen aufrufen: Taste Q drücken U U U U TNC 426, TNC 430: Nummer des Q-Parameters eingeben und Taste ENT drücken. Die TNC zeigt im Dialog-Feld den aktuellen Wert des Q-Parameters an...
Seite 369: Zusätzliche Funktionen
Mit der Funktion D14: ERROR können Sie programmgesteuert Meldungen ausgeben lassen, die vom Maschinenhersteller bzw. von HEIDENHAIN vorprogrammiert sind: Wenn die TNC im Programmlauf oder Programm-Test zu einem Satz mit D 14 kommt, so unterbricht sie und gibt eine Meldung aus. Anschließend müssen Sie das Programm neu starten.
Seite 370 Fehler-Nummer Text 1005 Anfangs-Position falsch 1006 DREHUNG nicht erlaubt 1007 MASSFAKTOR nicht erlaubt 1008 SPIEGELUNG nicht erlaubt 1009 Verschiebung nicht erlaubt 1010 Vorschub fehlt 1011 Eingabewert falsch 1012 Vorzeichen falsch 1013 Winkel nicht erlaubt 1014 Antastpunkt nicht erreichbar 1015 Zu viele Punkte 1016 Eingabe widersprüchlich 1017...
Seite 371 Zapfen zu groß: Nacharbeit 1.A. 1057 Zapfen zu groß: Nacharbeit 2.A. 1058 TCHPROBE 425: Fehler Größtmaß 1059 TCHPROBE 425: Fehler Kleinstmaß 1060 TCHPROBE 426: Fehler Größtmaß 1061 TCHPROBE 426: Fehler Kleinstmaß 1062 TCHPROBE 430: Durchm. zu groß HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 372 Fehler-Nummer Text 1063 TCHPROBE 430: Durchm. zu klein 1064 Keine Messachse definiert 1065 Werkzeug-Bruchtoleranz überschr. 1066 Q247 ungleich 0 eingeben 1067 Betrag Q247 größer 5 eingeben 1068 Nullpunkt-Tabelle? 1069 Fraesart Q351 ungleich 0 eingeben 1070 Gewindetiefe verringern 1071 Kalibrierung durchführen 1072 Toleranz überschritten 1073...
Seite 373: D15: Print: Texte Oder Q-Parameter-Werte Ausgeben
Anwendungsbeispiel: Protokollieren einer Werk- stück-Vermessung. Sie können bis zu sechs Q-Parameter und Zahlen- werte gleichzeitig ausgeben. Beispiel: Dialog 1 und Zahlenwert Q1 ausgeben N 7 0 D 15 P0 1 1 P0 2 Q 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 374: D19: Plc: Werte An Plc Übergeben
D19: PLC: Werte an PLC übergeben Mit der Funktion D19: PLC können Sie bis zu zwei Zahlenwerte oder Q-Parameter an die PLC übergeben. Schrittweiten und Einheiten: 0,1 µm bzw. 0,0001° Beispiel: Zahlenwert 10 (entspricht 1µm bzw. 0,001°) an PLC überge- N5 6 D 1 9 P 0 1 + 10 P0 2 + Q 3 * 10 Programmieren: Q-Parameter...
Seite 375: Formel Direkt Eingeben
Q46 = TAN 45 Arcus-Sinus Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse z.B. Q10 = ASIN 0,75 Arcus-Cosinus Umkehrfunktion des Cosinus; Winkel bestimmen aus dem Verhältnis Ankathete/Hypotenuse z.B. Q11 = ACOS Q40 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 376 Vorkomma-Stellen einer Zahl abschneiden Fraktionieren z.B. Q5 = FRAC Q23 Vorzeichen einer Zahl prüfen (nicht TNC 426, TNC 430) z.B. Q12 = SGN Q50 Wenn Rückgabewert Q12= 1: Q50 >= 0 Wenn Rückgabewert Q12= 0: Q50 < 0 10 Programmieren: Q-Parameter...
Seite 377: Rechenregeln
2. Rechenschritt 3 mit 3 potenzieren = 27 3. Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 378: Eingabe-Beispiel
Eingabe-Beispiel Winkel berechnen mit arctan aus Gegenkathete (Q12) und Ankathete (Q13); Ergebnis Q25 zuweisen: Q-Parameter-Funktionen wählen: Taste Q, bzw. Softkey PARAMETER drücken Formel-Eingaben wählen: Softkey FORMEL drücken Pa r am e te r - Nr . f ü r E rg e bn i s? Parameter-Nummer eingeben Softkey-Leiste weiterschalten und Arcus-Tangens- Funktion wählen...
Seite 379: Vorbelegte Q-Parameter
Q109 = 8 Spindelzustand: Q110 Der Wert des Parameters Q110 hängt von der zuletzt programmierten M-Funktion für die Spindel ab: M-Funktion Parameter-Wert Kein Spindelzustand definiert Q110 = –1 M03: Spindel EIN, Uhrzeigersinn Q110 = 0 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 380: Kühlmittelversorgung: Q111
M-Funktion Parameter-Wert M04: Spindel EIN, Gegenuhrzeigersinn Q110 = 1 M05 nach M03 Q110 = 2 M05 nach M04 Q110 = 3 Kühlmittelversorgung: Q111 M-Funktion Parameter-Wert M08: Kühlmittel EIN Q111 = 1 M09: Kühlmittel AUS Q111 = 0 Überlappungsfaktor: Q112 Die TNC weist Q112 den Überlappungsfaktor beim Taschenfräsen (MP7430) zu.
Seite 381: Ist-Sollwert-Abweichung Bei Automatischer Werkzeug-Vermessung Mit Dem Tt 130
Werkzeug-Vermessung mit dem TT 130 Ist-Soll-Abweichung Parameter-Wert Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln (nicht TNC 410): von der TNC berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 382: Messergebnisse Von Tastsystem-Zyklen (Siehe Auch Benutzer-Handbuch Tastsystem-Zyklen)
Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) Gemessene Istwerte Parameter-Wert Winkel einer Geraden Q150 Mitte in der Hauptachse Q151 Mitte in der Nebenachse Q152 Durchmesser Q153 Taschenlänge Q154 Taschenbreite Q155 Länge in der im Zyklus gewählten Achse Q156 Lage der Mittelachse Q157 Winkel der A-Achse Q158...
Seite 383 Parameter-Wert Merker für Zyklen (Bearbeitungsbilder) Q197 Status Werkzeug-Vermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/RBREAK Q199 = 2,0 überschritten) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 384: Beispiel: Ellipse
Beispiel: Ellipse Programm-Ablauf Die Ellipsen-Kontur wird durch viele kleineGera- denstücke angenähert (über Q7 definierbar). Je mehr Berechnungsschritte definiert sind, desto glatter wird die Kontur Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel in der Ebene: Bearbeitungsrichtung im Uhrzeigersinn: Startwinkel > Endwinkel Bearbeitungsrichtung im Gegen-Uhrzeigersinn: Startwinkel <...
Seite 385 N 4 00 G0 0 G 4 0 Z +Q 1 2 * Auf Sicherheits-Abstand fahren N 4 10 G9 8 L 0 * Unterprogramm-Ende N 9 99 9 99 %E L LI P SE G7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 386: Beispiel: Zylinder Konkav Mit Radiusfräser
Beispiel: Zylinder konkav mit Radiusfräser Programm-Ablauf Programm funktioniert nur mit Radiusfräser, die Werkzeuglänge bezieht sich auf das Kugelzen- trum Die Zylinder-Kontur wird durch viele kleine Gera- denstücke angenähert (über Q13 definierbar). Je mehr Schnitte definiert sind, desto glatter wird die Kontur Der Zylinder wird in Längsschnitten (hier: Parallel zur Y-Achse) gefräst Die Fräsrichtung bestimmen Sie über den Start-...
Seite 387 N 4 50 G5 4 X + 0 Y +0 Z+ 0 * Nullpunkt-Verschiebung rücksetzen N 4 60 G9 8 L 0 * Unterprogramm-Ende N 9 99 9 99 %Z Y LI N G 7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 388: Beispiel: Kugel Konvex Mit Schaftfräser
Beispiel: Kugel konvex mit Schaftfräser Programm-Ablauf Programm funktioniert nur mit Schaftfräser Die Kugel-Kontur wird durch viele kleine Gera- denstücke angenähert (Z/X-Ebene, über Q14 definierbar). Je kleiner der Winkelschritt definiert ist, desto glatter wird die Kontur Die Anzahl der Kontur-Schnitte bestimmen Sie durch den Winkelschritt in der Ebene (über Q18) Die Kugel wird im 3D-Schnitt von unten nach oben gefräst...
Seite 389 N 4 90 G5 4 X + 0 Y +0 Z+ 0 * Unterprogramm-Ende N 5 00 G9 8 L 0 * N 9 99 9 99 %K U GE L G 7 1 * HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 391: Programmtest Und Programm-Lauf
Programm-Test und Programmlauf...
Seite 392: Grafiken
Programm keine gültige Rohteil-Definition enthält kein Programm angewählt ist Bei der TNC 426, TNC 430 können Sie über die Maschinen-Parameter 7315 bis 7317 einstellen, dass die TNC auch dann eine Grafik anzeigt, wenn Sie keine Spindelachse definiert haben oder verfahren.
Seite 393: Draufsicht
Anzahl der Tiefenniveaus mit Soft- key wählen (Leiste umschalten, nicht TNC 410): Umschalten zwi- schen 16 oder 32 Tiefenniveaus; für die Tiefendarstellung dieser Grafik gilt: „Je tiefer, desto dunkler“ Diese grafische Simulation läuft am schnellsten ab. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 394: Darstellung In 3 Ebenen
Darstellung in 3 Ebenen Die Darstellung zeigt eine Draufsicht mit 2 Schnit- ten, ähnlich einer technischen Zeichnung. Ein Sym- bol links unter der Grafik gibt an, ob die Darstellung der Projektionsmethode 1 oder der Projektionsme- thode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Seite 395: D-Darstellung
Den Ausschnitt können Sie in der Betriebsart Pro- gramm-Test ändern, für Darstellung in 3 Ebenen und die 3D-Darstellung Dafür muss die grafische Simulation gestoppt sein. Eine Ausschnitts-Vergrößerung ist immer in allen Darstellungsarten wirksam. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 396 Softkey-Leiste in der Betriebsart Programm-Test umschalten, bis fol- gende Softkeys erscheinen: Funktion Softkeys Linke/rechte Werkstückseite wählen Vordere/hintere Werkstückseite wählen Obere/untere Werkstückseite wählen Schnittfläche zum Verkleinern oder Vergrößern des Rohteils verschieben Ausschnitt übernehmen Ausschnitts-Vergrößerung ändern Softkeys siehe Tabelle U U U U Falls nötig, grafische Simulation stoppen U U U U Werkstückseite mit Softkey (Tabelle) wählen...
Seite 397: Grafische Simulation Wiederholen
TNC das bearbeitete oder unbearbeitete Werkstück gemäß programmiertem Rohteil anzeigt Mit dem Softkey ROHTEIL WIE BLK FORM zeigt die TNC – auch nach einem Ausschnitt ohne AUSSCHN. ÜBER- NEHM. – das Rohteil wieder in programmierter Größe an. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 398: Bearbeitungszeit Ermitteln
Bearbeitungszeit ermitteln Programmlauf-Betriebsarten Anzeige der Zeit vom Programm-Start bis zum Pro- gramm-Ende. Bei Unterbrechungen wird die Zeit angehalten. Programm-Test Anzeige der ungefähren Zeit, die die TNC für die Dauer der Werkzeug-Bewegungen, die mit Vor- schub ausgeführt werden, errechnet. Die von der TNC ermittelte Zeit eignet sich nicht zur Kalkulation der Fertigungszeit, da die TNC keine maschinenab- hängigen Zeiten (z.B.
Seite 399: Funktionen Zur Programmanzeige
Betriebsart Programm-Test zeigt die TNC Softkeys, mit denen Sie das Bearbeitungs-Programm seiten- weise anzeigen lassen können: Funktionen Softkey Im Programm um eine Bildschirm- Seite zurückblättern Im Programm um eine Bildschirm- Seite vorblättern Programm-Anfang wählen Programm-Ende wählen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 400: Programm-Test
11.3 Programm-Test Anwendung In der Betriebsart Programm-Test simulieren Sie den Ablauf von Pro- grammen und Programmteilen, um Fehler im Programmlauf auszu- schließen. Die TNC unterstützt Sie beim Auffinden von geometrischen Unverträglichkeiten fehlenden Angaben nicht ausführbaren Sprüngen Verletzungen des Arbeitsraums Zusätzlich können Sie folgende Funktionen nutzen: Programm-Test satzweise Testabbruch bei beliebigem Satz Sätze überspringen...
Seite 401 N inner- halb einer Programmteil- Wiederholung steht U U U U Programm-Abschnitt testen: Soft- key START drücken; die TNC testet das Programm bis zum eingegebe- nen Satz HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 402: Programmlauf
11.4 Programmlauf Anwendung In der Betriebsart Programmlauf Satzfolge führt die TNC ein Bearbeitungs-Programm kontinuierlich bis zum Programm-Ende oder bis zu einer Unterbre- chung aus. In der Betriebsart Programmlauf Einzelsatz führt die TNC jeden Satz nach Drücken der externen START- Taste einzeln aus. Die folgenden TNC-Funktionen können Sie in den Programmlauf-Betriebsarten nutzen: Programmlauf unterbrechen...
Seite 403: Bearbeitungs-Programm Ausführen
Bearbeitungs-Programm wählen (Status M) Vorschub und Spindeldrehzahl können Sie mit den Over- ride-Drehknöpfen ändern. Zusätzlich gilt für die TNC 426, TNC 430: Über den Softkey FMAX können Sie die Eilgang- Geschwindigkeit reduzieren, wenn Sie das NC-Programm einfahren wollen. Der eingegebene Wert ist auch nach dem Aus- /Einschalten der Maschine aktiv.
Seite 404 Bearbeitungs-Programm ausführen, das Koordinaten von nicht gesteuerten Achsen enthält (nicht TNC 426, TNC 430) Anwendung Die TNC kann auch Programme abarbeiten, in denen Sie nicht gesteu- erte Achsen programmiert haben. Wenn die TNC an einen Satz kommt, in dem eine nicht gesteuerte Achse programmiert ist, stoppt sie den Programmlauf.
Seite 405: Bearbeitung Unterbrechen
Bearbeitung unterbrechen durch Umschalten auf Betriebsart Programmlauf Einzelsatz Während ein Bearbeitungs-Programm in der Betriebsart Programm- lauf Satzfolge abgearbeitet wird, Programmlauf Einzelsatz wählen. Die TNC unterbricht die Bearbeitung, nachdem der aktuelle Bearbeitungs- schritt ausgeführt wurde. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 406: Maschinenachsen Während Einer Unterbrechung Verfahren
Externe Richtungstasten freigeben: Softkey MANUEL VERFAHREN drücken. U U U U Maschinenachsen mit externen Richtungstasten verfahren Für die TNC 426, TNC 430 gilt: Bei einigen Maschinen müssen Sie nach dem Softkey MANUEL VERFAHREN die externe START-Taste zur Frei- gabe der externen Richtungstasten drücken. Beachten Sie Ihr Maschinenhandbuch.
Seite 407: Programmlauf Nach Einer Unterbrechung Fortsetzen
Taste END zwei Sekunden gedrückt halten, TNC führt einen Warmstart aus U U U U Fehlerursache beseitigen U U U U Neustart Bei wiederholtem Auftreten des Fehlers notieren Sie bitte die Fehler- meldung und benachrichtigen den Kundendienst. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 408: Beliebiger Einstieg Ins Programm (Satzvorlauf)
Die Werkzeug-Längenkorrektur wird erst durch den Werk- zeugaufruf und einen nachfolgenden Positioniersatz wirk- sam, dies gilt auch für eine geänderte Werkzeuglänge. Für die TNC 426, TNC 430 gilt zusätzlich: Über Maschinen-Parameter 7680 wird festgelegt, ob der Satzvorlauf bei verschachtelten Programmen im Satz 0...
Seite 409 U U U U Satzvorlauf starten: TNC 426, TNC 430: Externe START- Taste drücken. TNC 410: Softkey START drücken U U U U Kontur anfahren: siehe „Wiederan- fahren an die Kontur”, Seite 384 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 410: Wiederanfahren An Die Kontur
Wiederanfahren nach einem Vorlauf mit VOR- LAUF ZU SATZ N, z.B. nach einer Unterbrechung mit INTERNER STOP Zusätzlich bei TNC 426, TNC 430: Wenn sich die Position einer Achse nach dem Öff- nen des Regelkreises während einer Programm- Unterbrechung verändert hat (maschinenabhän-...
Seite 411: Automatischer Programmstart (Nicht Tnc 410)
Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm gestartet werden soll U U U U Datum (TT.MM.JJJJ): Datum, an dem das Programm gestartet werden soll U U U U Um den Start zu aktivieren: Softkey AUTOSTART auf EIN stellen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 412: Blockweises Übertragen: Lange Programme Ausführen (Nicht Tnc 426, Tnc 430)
11.6 Blockweises Übertragen: Lange Programme ausführen (nicht TNC 426, TNC 430) Anwendung Bearbeitungsprogramme, die mehr Speicherplatz benötigen, als in der TNC zur Verfügung steht, können Sie von einem externen Speicher „blockweise“ übertragen. Die Programmsätze werden dabei von der TNC über die Datenschnitt- stelle eingelesen und unmittelbar nachdem sie abgearbeitet sind wie- der gelöscht.
Seite 413: Sätze Überspringen
Softkey auf EIN stellen U U U U Programm-Sätze mit „/“-Zeichen ausführen oder testen: Softkey auf AUS stellen Diese Funktion wirkt nicht für G99-Sätze. Die zuletzt gewählte Einstellung bleibt auch nach einer Stromunterbrechung erhalten. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 414: Wahlweiser Programmlauf-Halt
11.8 Wahlweiser Programmlauf-Halt Anwendung Die TNC unterbricht wahlweise den Programmlauf oder den Pro- gramm-Test bei Sätzen in denen ein M01 programmiert ist. Wenn Sie M01 in der Betriebsart Programmlauf ver wenden, dann schaltet die TNC die Spindel und das Kühlmittel nicht ab. U U U U Programmlauf oder Programm-Test bei Sätzen mit M01 nicht unterbrechen: Softkey auf AUS stellen...
Seite 415: Mod-Funktionen
MOD-Funktionen...
Seite 416: Mod-Funktion Wählen
MOD-Funktionen wählen: Taste MOD drücken. Bild rechts oben: MOD-Funktion bei der TNC 410. Bild rechts Mitte und rechts unten: MOD-Funktion bei der TNC 426, TNC 430 für Programm Einspeichern/ Editieren und Programm-Test, Bild nächste Seite: MOD-Funktion in einer Maschinen-Betriebsart Einstellungen ändern U U U U MOD-Funktion im angezeigten Menü...
Seite 417 Verschiedene Software-Nummern anzeigen Kennziffern für vorhandene Optionen anzeigen Positions-Anzeigen wählen Maß-Einheit (mm/inch) festlegen Programmier-Sprache festlegen für MDI Achsen für Ist-Positions-Übernahme festlegen Verfahrbereichs-Begrenzung setzen Nullpunkte anzeigen Betriebszeiten anzeigen Ggf. HILFE-Dateien anzeigen Ggf. Teleservice-Funktionen aktivieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 418: System-Information (Nicht Tnc 426, Tnc 430)
12.2 System-Information (nicht TNC 426, TNC 430) Anwendung Mit dem Softkey SYSTEM-INFORM. zeigt die TNC folgende Informa- tionen an: Freier Programm-Speicher NC-Software-Nummer PLC-Software-Nummer stehen nach Anwahl der Funktionen im TNC-Bildschirm. Direkt darunter stehen die Nummern für vorhan- dene Optionen (OPT:): Vorhandene Optionen, z.B.
Seite 419: Software- Und Options-Nummern (Nicht Tnc 410)
Anwahl der MOD-Funktionen im TNC-Bildschirm. Direkt dar- unter stehen die Nummern für vorhandene Optionen (OPT:): Keine Optionen OPT 00000000 Option Digitalisieren mit schaltendem Taster OPT 00000001 Option Digitalisieren mit messendem Taster OPT 00000011 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 420: Schlüssel-Zahl Eingeben
Schlüssel-Zahl: Funktion Schlüssel-Zahl Anwender-Parameter wählen Sonder-Funktionen bei der Q-Parame- 555343 ter- Programmierung freigeben Datei-Schutz aufheben (nicht TNC 426, 86357 TNC 430) Betriebsstunden-Zähler für (nicht 857282 TNC 426, TNC 430): STEUERUNG EIN PROGRAMMLAUF SPINDEL EIN Ethernet-Karte konfigurieren NET123 12 MOD-Funktionen...
Seite 421: Datenschnittstellen Einrichten Tnc 410
TNC mit dem Abarbeiten beginnt. Der Eingabewert für den Satzpuffer ist abhängig vom Punktabstand des NC-Programmes. Bei sehr kleinen Punktabständen großen Satz- puffer eingeben, bei größeren Punktabständen kleineren Satzpuffer eingeben. Richtwert: 1000. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 422: Datenübertragung Zwischen Tnc 410 Und Tncremo
Datenübertragung zwischen TNC 410 und TNCremo Überprüfen Sie, ob: die TNC an der richtigen seriellen Schnittstelle Ihres Rechners ange- schlossen ist die Datenübertragungs-Geschwindigkeit an der TNC für LSV2- Betrieb und in der TNCremo übereinstimmen Nachdem Sie die TNCremo gestartet haben, sehen Sie im linken Teil des Fensters alle Dateien, die im aktiven Verzeichnis gespeichert sind.
Seite 423: Datenschnittstellen Einrichten Tnc 426, Tnc 430
HEIDENHAIN Disketten-Einhei- FE 401 B FE 401 ab Prog.-Nr. 230 626 03 HEIDENHAIN Disketten-Einheit FE 401 bis einschl. Prog. Nr. 230 626 02 Fremdgeräte, wie Drucker, EXT1, EXT2 Leser, Stanzer, PC ohne TNCremo HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 424: Zuweisung
Zuweisung Mit dieser Funktion legen Sie fest, wohin Daten von der TNC übertra- gen werden. Anwendungen: Werte mit der Q-Parameter-Funktion FN15 ausgeben Werte mit der Q-Parameter-Funktion FN16 ausgeben Pfad auf der Festplatte der TNC, in dem die Digitalisierdaten abge- legt werden Von der TNC-Betriebsart hängt ab, ob die Funktion PRINT oder PRINT- TEST benutzt wird: TNC-Betriebsart...
Seite 425: Software Für Datenübertragung
HEIDENHAIN-Softwaren zur Datenübertragung TNCremo oder TNCremoNT benutzen. Mit TNCremo/TNCremoNT können Sie über die serielle Schnittstelle alle HEIDENHAIN-Steuerungen ansteu- ern. Setzen Sie sich bitte mit HEIDENHAIN in Verbindung, um gegen eine Schutzgebühr die Datenübertragungs-Soft- ware TNCremo oder TNCremoNT zu erhalten. System-Voraussetzungen für TNCremo: Personalcomputer AT oder kompatibles System Betriebssystem MS-DOS/PC-DOS 3.00 oder höher, Windows 3.1,...
Seite 426 Datenübertragung zwischen TNC und TNCremo Überprüfen Sie, ob: die TNC an der richtigen seriellen Schnittstelle Ihres Rechners ange- schlossen ist die Betriebsart der Schnittstelle an der TNC auf LSV-2 steht die Datenübertragungs-Geschwindigkeit an der TNC für LSV2- Betrieb und in der TNCremo übereinstimmen Nachdem Sie die TNCremo gestartet haben, sehen Sie im linken Teil des Hauptfensters alle Dateien, die im aktiven Verzeichnis gespei-...
Seite 427 Taste PGM MGT (siehe „ Datenübertragung zu/von einem exter- nen Datenträger” auf Seite 62) und übertragen die gewünschten Dateien TNCremoNT beenden Wählen Sie den Menüpunkt <Datei>, <Beenden> Beachten Sie auch die Hilfefunktion der TNCremo, in der alle Funktionen erklärt sind HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 428: Ethernet-Schnittstelle (Nicht Tnc 410)
Sie eine zusätzliche Software um die TNC in ein PC-Netzwerk einzu- binden. HEIDENHAIN empfiehlt für die Betriebssysteme Windows 95, Windows 98 und Windows NT 4.0 die Netzwerk-Software CimcoNFS for HEIDENHAIN, die Sie separat oder zusammen mit der Ethernet- Karte für die TNC bestellen können: Artikel HEIDENHAIN Bestell-Nummer Ausschließlich Software...
Seite 429: Tnc Konfigurieren
Sie hier den „Fully Qualified Host- name eintragen. Wenn Sie keinen Namen eintragen, verwendet die TNC die sogenannte NULL-Authentifikation. Die gerätespezifischen Einstellungen UID, GID, DCM und FCM (siehe nächste Seite), werden dann von der TNC igno- riert HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 430 Gerätespezifische Netzwerk-Einstellungen U U U U Drücken Sie den Softkey DEFINE MOUNT zur Eingabe der geräte- spezifischen Netzwerk-Einstellungen. Sie können beliebig viele Netzwerk-Einstellungen festlegen, jedoch nur maximal 7 gleichzei- tig verwalten Einstellung Bedeutung ADDRESS Adresse Ihres Servers. Eingabe: Vier durch Punkt getrennte Dezimalzeichen, Wert beim Netzwerk- Manager erfragen, z.B.
Seite 431 Manager erfragen, z.B. 160.1.13.4 DEVICE NAME Name des Druckers den die TNC anzeigt, wenn Sie den Softkey DRUCKEN betätigen, siehe „Erwei- terte Datei-Verwaltung TNC 426, TNC 430”, Seite PRINTER Name des Druckers in Ihrem Netzwerk, Wert beim NAME Netzwerk-Manager erfragen Verbindung prüfen...
Seite 432 Fehlerprotokoll anzeigen U U U U Drücken Sie den Softkey SHOW ERROR, wenn Sie das Fehlerpro- tokoll ansehen möchten. Die TNC protokolliert hier alle Fehler, die seit dem letzten Einschalten der TNC im Netzwerkbetrieb aufgetre- ten sind Die aufgelisteten Fehlermeldungen sind in zwei Kategorien unterteilt: Warnmeldungen sind mit (W) gekennzeichnet.
Seite 433 DEFINE MOUNT, PATH definierten Verzeichnis nicht NFS2: <Gerätename> (E) UID OR GID 0 NOT ALLOWED Sie haben bei DEFINE MOUNT, UID oder GID 0 ein- gegeben. Der Eingabewert 0 ist dem Systemadmini- strator vorbehalten HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 434: Pgm Mgt Konfigurieren (Nicht Tnc 410)
Standard: Vereinfachte Datei-Verwaltung ohne Verzeichnis-Anzeige Erweitert: Datei-Verwaltung mit erweiterten Funktionen und Ver- zeichnis-Anzeige Beachten Sie: siehe „Standard-Datei-Verwaltung TNC 426, TNC 430”, Seite 45, und siehe „Erweiterte Datei-Ver- waltung TNC 426, TNC 430 ”, Seite 53. Einstellung ändern U U U U Datei-Verwaltung in der Betriebsart Programm-Einspeichern/Editie- ren wählen: Taste PGM MGT drücken...
Seite 435: Maschinenspezifische Anwenderparameter
Um die Einstellung maschinenspezifischer Funktionen für den Anwen- der zu ermöglichen, kann Ihr Maschinenhersteller bis zu 16 Maschi- nen-Parameter als Anwender-Parameter definieren. Diese Funktion steht nicht bei allen TNC’s zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 436: Rohteil Im Arbeitsraum Darstellen (Nicht Tnc 410)
12.10 Rohteil im Arbeitsraum darstellen (nicht TNC 410) Anwendung In der Betriebsart Programm-Test können Sie die Lage des Rohteils im Arbeitsraum der Maschine grafisch überprüfen und die Arbeitsraum- Überwachung in der Betriebsart Programm-Test aktivieren: Drücken Sie dazu den Softkey ROHTEIL IM ARB.-RAUM. Die TNC stellt einen Quader für den Arbeitsraum dar, dessen Maße im Fenster „Verfahrbereich“...
Seite 437 Gesamten Verfahrbereich bezogen auf das darge- stellte Rohteil anzeigen Maschinen-Nullpunkt im Arbeitsraum anzeigen Vom Maschinenhersteller festgelegte Position (z.B. Werkzeug- Wechselpunkt) im Arbeitsraum anzei- Werkstück-Nullpunkt im Arbeitsraum anzeigen Arbeitsraum-Überwachung beim Programm-Test einschalten (EIN)/ ausschalten (AUS) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 438: Positions-Anzeige Wählen
12.11 Positions-Anzeige wählen Anwendung Für den Manuellen Betrieb und die Programmlauf-Betriebsarten kön- nen Sie die Anzeige der Koordinaten beeinflussen: Das Bild rechts zeigt verschiedene Positionen des Werkzeugs Ausgangs-Position Ziel-Position des Werkzeugs Werkstück-Nullpunkt Maschinen-Nullpunkt Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten wählen: Funktion Anzeige...
Seite 439: Maßsystem Wählen
= inch. Anzeige mit 4 Stellen nach dem Komma Wenn Sie die Inch-Anzeige aktiv haben, zeigt die TNC auch den Vor- schub in inch/min an. In einem Inch-Programm müssen Sie den Vor- schub mit einem Faktor 10 größer eingeben. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 440: Programmiersprache Für $Mdi Wählen
12.13 Programmiersprache für $MDI wählen Anwendung Mit der MOD-Funktion Programm-Eingabe schalten Sie der Program- mierung der Datei $MDI um. $MDI.H im Klartext-Dialog programmieren: Programm-Eingabe: HEIDENHAIN $MDI.I gemäß DIN/ISO programmieren: Programm-Eingabe: ISO 12 MOD-Funktionen...
Seite 441: Achsauswahl Für L-Satz-Generierung (Nicht Tnc 410)
Maschinen-Parametern bitorientiert: Achsauswahl %11111X, Y, Z, IV., V. Achse übernehmen Achsauswahl %01111X, Y, Z, IV. Achse übernehmen Achsauswahl %00111X, Y, Z Achse übernehmen Achsauswahl %00011X, Y Achse übernehmen Achsauswahl %00001X Achse übernehmen HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 442: Verfahrbereichs-Begrenzungen Eingeben, Nullpunkt-Anzeige
12.15 Verfahrbereichs- Begrenzungen eingeben, Nullpunkt-Anzeige Anwendung Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich nutzbaren Verfahrweg für die Koordinatenachsen einschränken. Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern. Der maximale Verfahrbereich ist durch Software-Endschalter begrenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD- Funktion VERFAHRBEREICH eingeschränkt: Dazu geben Sie die Maxi- malwerte in positiver und negativer Richtung der Achsen bezogen auf den Maschinen-Nullpunkt ein.
Seite 443: Maximalen Verfahrbereich Ermitteln Und Eingeben
Für den Programm-Test und die Programmier-Grafik können Sie einen separaten „Verfahrbereich (ggf. 2. Softkey-Ebene), nachdem Sie die MOD-Funktion aktiviert haben. Zusätzlich zu den Begrenzungen können Sie noch die Lage des Werkstück-Bezugspunktes bezogen auf den Maschinen-Nullpunkt definieren. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 444: Hilfe-Funktion Ausführen
Maschine nach einer Stromunterbrechung, erforderlich sind. Auch Zusatz-Funktionen lassen sich in einer HILFE-Datei dokumentieren. Bei der TNC 426, TNC 430 stehen Ihnen ggf. mehrere Hilfe-Dateien zur Verfügung, die Sie über die Datei-Verwaltung wählen können. Das Bild rechts oben zeigt die Anzeige einer HILFE-Datei bei der TNC 426, TNC 430.
Seite 445: Betriebszeiten Anzeigen (Bei Tnc 410 Über Schlüsselzahl)
Über den Softkey MASCHINEN ZEIT können Sie sich verschiedene Betriebszeiten anzeigen lassen: Betriebszeit Bedeutung Steuerung ein Betriebszeit der Steuerung seit der Inbe- triebnahme Maschine ein Betriebszeit der Maschine seit der Inbe- triebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 446: Teleservice Aufrufen/Beenden
Datenübertragungs-Geschwindigkeit errei- chen läßt als über die serielle Schnittstelle RS-232-C. Mit der HEIDENHAIN TeleService-Software, kann Ihr Maschinen-Her- steller dann zu Diagnosezwecken über ein ISDN- Modem eine Verbin- dung zur TNC aufbauen. Folgende Funktionen stehen zur Verfügung: Online-Bildschirmübertragung...
Seite 447: Externer Zugriff (Nicht Tnc 410)
Zugriff auf ein Verzeichnis, welches in der Konfigura- tionsdatei TNC.SYS angegeben wurde, wird das Passwort abgefragt U U U U Verbindung zur TNC sperren: Softkey EXTERNER ZUGRIFF auf AUS stellen. Die TNC sperrt den Zugriff über die LSV-2 Schnittstelle HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 449: Tabellen Und Übersichten
Tabellen und Übersichten...
Seite 450: Allgemeine Anwenderparameter Anwählen
13.1 Allgemeine Anwenderparameter Allgemeine Anwenderparameter sind Maschinen-Parameter, die das Verhalten der TNC beeinflussen. Typische Anwenderparameter sind z.B. die Dialogsprache das Schnittstellen-Verhalten Verfahrgeschwindigkeiten Bearbeitungsabläufe die Wirkung der Override Eingabemöglichkeiten für Maschinen-Parameter Maschinen-Parameter lassen sich beliebig programmieren als Dezimalzahlen Zahlenwert direkt eingeben Dual-/Binärzahlen Prozent-Zeichen „%“...
Seite 451 Tastsystem mit Infrarot-Übertragung: 1 Antastvorschub für schaltendes Tastsystem MP6120 1 bis 3 000 [mm/min] Maximaler Verfahrweg zum Antastpunkt MP6130 0,001 bis 99 999,9999 [mm] Sicherheitsabstand zum Antastpunkt bei MP6140 automatischem Messen 0,001 bis 99 999,9999 [mm] HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 452 3D-Tastsysteme und Digitalisieren Eilgang zum Antasten für schaltendes MP6150 Tastsystem 1 bis 300 000 [mm/min] Tastsystem-Mittenversatz messen beim MP6160 Kalibrieren des schaltenden Tastsystems Keine 180°-Drehung des 3D-Tastsystems beim Kalibrieren: 0 M-Funktion für 180°-Drehung des Tastsystems beim Kalibrieren: 1 bis 999 M-Funktion um Infrarottaster vor jedem MP6161 Messvorgang zu orientieren (nicht TNC 410)
Seite 453 Beim Digitalisieren von Höhenlinien fällt der Endpunkt nicht exakt mit dem Startpunkt zusammen. MP6390 definiert ein quadratisches Zielfen- ster, innerhalb dessen der Endpunkt nach einem Umlauf liegen muss. Der einzugebende Wert definiert die halbe Seitenlänge des Qua- drats. HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 454 3D-Tastsysteme und Digitalisieren Radiusvermessung mit TT 130: MP6505.0 (Verfahrbereich 1) bis 6505.2 (Verfahrbereich 3) Antastrichtung Positive Antastrichtung in der Winkel-Bezugsachse (0°-Achse): 0 Positive Antastrichtung in der +90°-Achse: 1 Negative Antastrichtung in der Winkel-Bezugsachse (0°-Achse): 2 Negative Antastrichtung in der +90°-Achse: 3 Antastvorschub für zweite Messung mit MP6507 TT 120, Stylus-Form, Korrekturen in TOOL.T...
Seite 455 MP7224.0 Typen sperren Alle Datei-Typen über Softkey anwählbar: +0 Anwahl von HEIDENHAIN-Programme sperren (Softkey ZEIGE .H): +1 Anwahl von DIN/ISO-Programme sperren (Softkey ZEIGE .I): +2 Anwahl von Werkzeug-Tabellen sperren (Softkey ZEIGE .T): +4 Anwahl von Nullpunkt-Tabellen sperren (Softkey ZEIGE .D): +8 Anwahl von Paletten-Tabellen sperren (Softkey ZEIGE .P): +16...
Seite 456 FK-Sätze erlaubt Sätze 100 bis 9 999 sind (nicht TNC 410) Dialogsprache MP7230 bei TNC 410 festlegen Deutsch: 0 Englisch: 1 MP7230 bei TNC 426, TNC 430 Englisch: 0 Deutsch: 1 Tschechisch: 2 Französisch: 3 Italienisch: 4 Spanisch: 5 Portugiesisch: 6 Schwedisch: 7 Dänisch: 8...
Seite 457 Anzahl der erlaubten Indizierung: 1 bis 9 mehrere Korrektur- daten abzulegen (nicht TNC 410) Softkey Platztabelle MP7263 Softkey PLATZ TABELLE in der Werkzeug-Tabelle anzeigen: 0 Softkey PLATZ TABELLE in der Werkzeug-Tabelle nicht anzeigen: 1 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 458 TNC-Anzeigen, TNC-Editor Werkzeug-Tabelle kon- MP7266.0 figurieren (Nicht auf- Werkzeug-Name – NAME: 0 bis 31; Spaltenbreite: 16 Zeichen führen: 0); Spalten- MP7266.1 Nummer in der Werk- Werkzeug-Länge – L: 0 bis 31; Spaltenbreite: 11 Zeichen zeug-Tabelle MP7266.2 Werkzeug-Radius – R: 0 bis 31; Spaltenbreite: 11 Zeichen MP7266.3 Werkzeug-Radius 2 –...
Seite 459 Anzeige in der Werkzeugachse bezieht sich auf die Werkzeug-Stirnfläche: 1 Anzeigeschritt für die MP7289 Spindelposition (nicht 0,1 °: 0 TNC 410) 0,05 °: 1 0,01 °: 2 0,005 °: 3 0,001 °: 4 0,0005 °: 5 0,0001 °: 6 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 460 MP7311 Programmier-Grafik Einstichpunkte nicht als Kreis darstellen: +0 (nicht TNC 426, Einstichpunkte als Kreis darstellen +1 TNC 430) Mäanderbahnen bei Zyklen nicht darstellen: +0 Mäanderbahnen bei Zyklen darstellen: +2 Korrigierte Bahnen nicht darstellen: +0 Korrigierte Bahnen darstellen: +4 13 Tabellen und Übersichten...
Seite 461 Werkzeugdaten/Kalibrierdaten verwalten MP7411 Aktuelle Werkzeugdaten mit Kalibrierdaten des 3D-Tastsystems über- schreiben: +0 Aktuelle Werkzeugdaten bleiben erhalten: +1 Kalibrierdaten im Kalibriermenü verwalten: +0 (nicht TNC 410) Kalibrierdaten in der Werkzeug-Tabelle verwalten: +2 (nicht TNC 410) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 462 Position fahren: +0 Werkzeug zum Zyklus-Ende nur in der Spinddelachse freifahren: +16 SL-Zyklen Gruppe I, Arbeitsweise (nicht MP7420.1 TNC 426, TNC 430) Getrennte Bereiche Mäanderförmig mit Abhebebewegung räumen: +0 Getrennte Bereiche nacheinander ohne Abhebebewegung räumen: +1 Bit 1 bis Bit 7: Reserviert MP7420.1 = 0 (kleine Kreise = Eintauchbewegungen)
Seite 463 Palette abarbeiten: +2 Programmlauf Satzfolge: Bei jedem NC-Start die komplette Paletten-Datei abarbeiten: +4 Programmlauf Satzfolge: Wenn komplette Paletten-Datei abarbeiten gewählt ist (+4), dann Paletten-Datei endlos abarbeiten, d.h. bis Sie NC- Stopp drücken: +8 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 464: Steckerbelegung Und Anschlusskabel Für Datenschnittstellen
13.2 Steckerbelegung und Anschlusskabel für Datenschnittstellen Schnittstelle V.24/RS-232-C HEIDEHAIN-Geräte Externes HEIDENHAIN V.24-Adapter- HEIDENHAIN Gerät Standard-Kabel Block Verbindungs-Kabel max. 17 m Die Stecker-Belegungen an der TNC-Logikeinheit (X21) und am Adapter-Block sind verschieden. 13 Tabellen und Übersichten...
Seite 465: Fremdgeräte
Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker- Belegung eines HEIDENHAIN-Gerätes abweichen. Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Abbildung. V.24-Adapter- Block HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 466: Schnittstelle V.11/Rs-422 (Nicht Tnc 410)
Schnittstelle V.11/RS-422 (nicht TNC 410) An der V.11-Schnittstelle werden nur Fremdgeräte angeschlossen. Die Steckerbelegungen von TNC-Logikeinheit (X22) und Adapter-Block sind identisch. Externes V.24-Adapter- HEIDENHAIN Gerät Block Verbindungs-Kabel max. 1000 m 13 Tabellen und Übersichten...
Seite 467: Ethernet-Schnittstelle Rj45-Buchse (Option, Nicht Tnc 410)
Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei Ethernet-Schnittstelle BNC-Buchse (Option, nicht TNC 410) Maximale Kabellänge:180m Signal Beschreibung Daten (RXI, TXO) Innenleiter (Seele) Abschirmung HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 468: Technische Information
Gleichzeitig verfahrende Achsen bei Kontur- Geraden bis zu 5 Achsen (TNC 410 bis zu 3 Achsen) elementen Exportversionen TNC 426 CF, TNC 426 PF, TNC 430 CE, TNC 430 PE: 4 Achsen Kreise bis zu 3 Achsen (bei geschwenkter Bearbeitungsebene),...
Seite 469 Funktionen zum Anfahren und Verlassen der Kontur Integrierter Taschenrechner (nicht TNC 410) Gliedern von Programmen (nicht TNC 410) Kommentar-Sätze Direkte Hilfe zu anstehenden Fehlermeldungen (kontextsensitive Hilfe, nicht TNC 410) Hilfe-Funktion für DIN(ISO-Programmierung (nicht TNC 426, TNC 430) Programmierbare Funktionen Konturelemente Gerade Fase Kreisbahn...
Seite 470 6 ms/Satz, 20 ms/Satz beim blockweisen Abarbeiten über die Daten- schnittstelle Regelkreis-Zykluszeit TNC 410 Bahninterpolation: 6 ms TNC 426 PB, TNC 430 PA: Bahninterpolation: 3 ms Feininterpolation: 0,6 ms (Drehzahl) TNC 426 CB, TNC 430 CA: Bahninterpolation: 3 ms Feininterpolation: 0,6 ms (Lage)
Seite 471 Maßfaktor in Zyklen 11 und 26 0,000 001 bis 99,999 999 (2,6) Zusatz-Funktionen M 0 bis 999 (1,0) Q-Parameter-Nummern 0 bis 399 (1,0) Q-Parameter-Werte -99 999,9999 bis +99 999,9999 (5,4) Marken (G98) für Programm-Sprünge 0 bis 254 (3,0) HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 472 Eingabe-Formate und Einheiten von TNC-Funktionen Anzahl von Programmteil-Wiederholungen L 1 bis 65 534 (5,0) Fehler-Nummer bei Q-Parameter-Funktion 0 bis 1 099 (4,0) 13 Tabellen und Übersichten...
Seite 473: Puffer-Batterie Wechseln
Zum Wechseln der Puffer-Batterie Maschine und TNC ausschalten! Die Puffer-Batterie darf nur von entsprechend geschultem Personal gewechselt werden! TNC 410 CA/PA, TNC 426 CB/PB, TNC 430 CA/PA Batterie-Typ:3 Mignon-Zellen, leak-proof, IEC-Bezeichnung „LR6“ Logik-Einheit öffnen, die Pufferbatterien befinden sich neben der Stromversorgung Batteriefach öffnen: Mit einem Schraubendreher die Abdeckung...
Seite 474: Din/Iso-Adressbuchstaben
13.5 DIN/ISO-Adressbuchstaben G-Funktionen Satzweise Gruppe Funktion Hinweis wirksam Positioniervorgänge Geraden-Interpolation, kartesisch im Eilgang Seite 127 Geraden-Interpolation, kartesisch Seite 127 Kreis-Interpolation, kartesisch, im Uhrzeigersinnn (mit R) Seite 131 Kreis-Interpolation, kartesisch, im Gegen-Uhrzeigersinnn (mit R) Seite 131 Kreis-Interpolation, kartesisch, ohne Drehrichtungsangabe Seite 131 Kreis-Interpolation, kartesisch, tangentialer Konturanschluss Seite 134 Achsparalleler Positionier-Satz...
Seite 475 Grunddrehung über zwei Punkte Siehe einer Werkstück-Schief- Grunddrehung über zwei Bohrungen Benutzer- lage (nicht TNC 410) Grunddrehung über zwei Zapfen Handbuch Schieflage über Drehachse kompensieren TS-Zyklen Grunddrehung direkt setzen Schieflage über C-Achse kompensieren HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 476 Satzweise Gruppe Funktion Hinweis wirksam Zyklen zum automati- Bezugspunkt in der Mitte einer Rechtecktasche Siehe schen Setzen eines Bezugspunkt in der Mitte eines Rechteckzapfens Benutzer- Bezugspunktes Bezugspunkt in der Mitte einer Kreistasche/Bohrung Handbuch (nicht TNC 410) Bezugspunkt in der Mitte eines Kreiszapfens TS-Zyklen Bezugspunkt Ecke innen Bezugspunkt Ecke aussen...
Seite 477: Belegte Adress-Buchstaben
Y-Koordinate des Kreismittelpunkts/Pols Z-Koordinate des Kreismittelpunkts/Pols Setzen einer Label-Nummer mit G98 Sprung auf eine Label-Nummer Werkzeug-Länge mit G99 Anzahl der Sätze für Vorausrechnung mit M120 Zusatz-Funktionen Satznummer Zyklus-Parameter in Bearbeitungszyklen Parameter in Parameter-Definitionen Programm-Parameter/Zyklus-Parameter HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 478: Parameter-Funktionen
Adress-Buchstabe Funktion Polarkoordinaten-Radius Kreis-Radius mit G02/G03/G05 Rundungs-Radius mit G25/G26/G27 Fasen-Abschnitt mit G24 Werkzeug-Radius mit G99 Spindeldrehzahl Spindel-Orientierung mit G36 Werkzeug-Definition mit G99 Werkzeug-Aufruf Linearbewegung parallel zur X-Achse Linearbewegung parallel zur Y-Achse Linearbewegung parallel zur Z-Achse X-Achse Y-Achse Z-Achse Satzendezeichen Parameter-Funktionen Parameter-Definition Funktion Hinweis...
Seite 479 CC ... 131 Tabellen kopieren ... 58 Übersicht ... 126, 139 Verzeichnisse ... 53 Bahnfunktionen erstellen ... 57 Grundlagen ... 118 kopieren ... 59 Kreise und Kreisbögen ... 120 Vorpositionieren ... 121 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 480 Gerade ... 127, 140 Langloch fräsen ... 247 Paletten-Tabelle Gewindebohren Laserschneiden, Zusatz- abarbeiten ... 94 mit Ausgleichsfutter ... 200, 201 Funktionen ... 173 Anwendung ... 92 ohne Ausgleichs- Lochkreis ... 255 Übernehmen von Koordinaten ... 92 futter ... 203, 204, 207 Look ahead ...
Seite 481 Zylinder-Mantel ... 278, 280 Vorschubfaktor für Kontur-Zug ... 276 Eintauchbewegungen: M103 ... 159 Schlichten Seite ... 275 Schlichten Tiefe ... 274 Überlagerte Konturen ... 268 Vorbohren ... 263, 265, 272 Zyklus Kontur ... 262, 268 HEIDENHAIN TNC 410, TNC 426, TNC 430...
Seite 483: Übersichtstabelle: Zusatz-Funktionen
Übersichtstabelle: Zusatz-Funktionen Wirkung Wirkung am Satz - Anfang Ende Seite Programmlauf HALT/Spindel HALT/Kühlmittel AUS Seite 149 Wahlweiser Programmlauf HALT Seite 388 Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Status-Anzeige Seite 149 (abhängig von Maschinen-Parameter)/Rücksprung zu Satz 1 Spindel EIN im Uhrzeigersinn Seite 149 Spindel EIN gegen den Uhrzeigersinn Spindel HALT...
Seite 484 M111 M109/M110 rücksetzen M112 Konturübergänge zwischen beliebigen Kontuelementen einfügen Seite 154 M113 M112 rücksetzen (nicht TNC 426, TNC 430) M120 Radiuskorrigierte Kontur vorausberechnen (LOOK AHEAD) Seite 161 M124 Konturfilter (nicht TNC 426, TNC 430) Seite 156 M126 Drehachsen wegoptimiert verfahren...
Seite 485 Wirkung Wirkung am Satz - Anfang Ende Seite M144 Berücksichtigung der Machinen-Kinematik in IST/SOLL-Positionen am Satzende Seite 172 M145 M144 zurücksetzen M200 Laserschneiden: Programmierte Spannung direkt ausgeben Seite 173 M201 Laserschneiden: Spannung als Funktion der Strecke ausgeben M202 Laserschneiden: Spannung als Funktion der Geschwindigkeit ausgeben M203 Laserschneiden: Spannung als Funktion der Zeit ausgeben (Rampe) M204...
Seite 487: Funktionsübersicht Din/Iso
Funktionsübersicht DIN/ISO M-Funktionen M112 Konturübergänge zwischen beliebigen Kontuelemen- TNC 410, TNC 426, TNC 430 ten einfügen (nicht TNC 426, TNC 430) M113 M112 rücksetzen M-Funktionen M120 Radiuskorrigierte Kontur vorausberechnen Programmlauf HALT/Spindel HALT/Kühlmittel AUS (LOOK AHEAD) Wahlweiser Programmlauf HALT Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ M124 Konturfilter (nicht TNC 426, TNC 430) ggf.
Seite 488 G-Funktionen G-Funktionen Werkzeug-Bewegungen Zyklen zur Herstellung von Bohrungen und Gewinden Geraden-Interpolation, kartesisch, im Eilgang G262 Gewindefräsen (nicht TNC 410) Geraden-Interpolation, kartesisch G263 Senkgewindefräsen (nicht TNC 410) Kreis-Interpolation, kartesisch, imUhrzeigersinn G264 Bohrgewindefräsen (nicht TNC 410) Kreis-Interpolation, kartesisch, im Gegenuhrzeiger- G265 Helix-Bohrgewindefräsen (nicht TNC 410) G267 sinn Aussengewinde Fräsen (nicht TNC 410)
Seite 489 G-Funktionen Adressen Sonder-Zyklen X-Koordinate des Kreismittelpunkts/Pols G04* Verweilzeit mit F Sekunden Y-Koordinate des Kreismittelpunkts/Pols Spindel-Orientierung Z-Koordinate des Kreismittelpunkts/Pols G39* Programm-Aufruf Toleranzabweichung für schnelles Konturfräsen Setzen einer Label-Nummer mit G98 (nicht TNC 410) Sprung auf eine Label-Nr. Werkzeug-Länge mit G99 Bearbeitungs-Ebene festlegen M-Funktionen Ebene X/Y, Werkzeug-Achse Z Ebene Z/X, Werkzeug-Achse Y...
Seite 490 Konturzyklen Q-Parameter-Definitionen Programm-Aufbau bei Bearbeitung Funktion mit mehreren Werkzeugen Zuweisung Liste der Kontur-Unterprogramme G37 P01 ... Addition Subtraktion Kontur-Daten definieren G120 Q1 ... Multiplikation Bohrer definieren/aufrufen Division Konturzyklus: Vorbohren G121 Q10 ... Wurzel Zyklus-Aufruf Sinus Cosinus Wurzel aus Quadratsumme c = √ a2+b2 Schruppfräser definieren/aufrufen Konturzyklus: Ausräumen G122 Q10 ...
Seite 491 345 940-13 · 4/2002 · pdf · Printed in Germany · Subject to change without notice...

Diese Anleitung auch für:

Tnc 410 Tnc 426

HEIDENHAIN TNC 430 Benutzerhandbuch

Quicklinks

Verwandte Anleitungen für HEIDENHAIN TNC 430

Inhaltszusammenfassung für HEIDENHAIN TNC 430
