Gerätebeschreibung
4.2 Geräteansichten
4.2
Geräteansichten
4.2.1
SCALANCE XP208 und SCALANCE XP208EEC

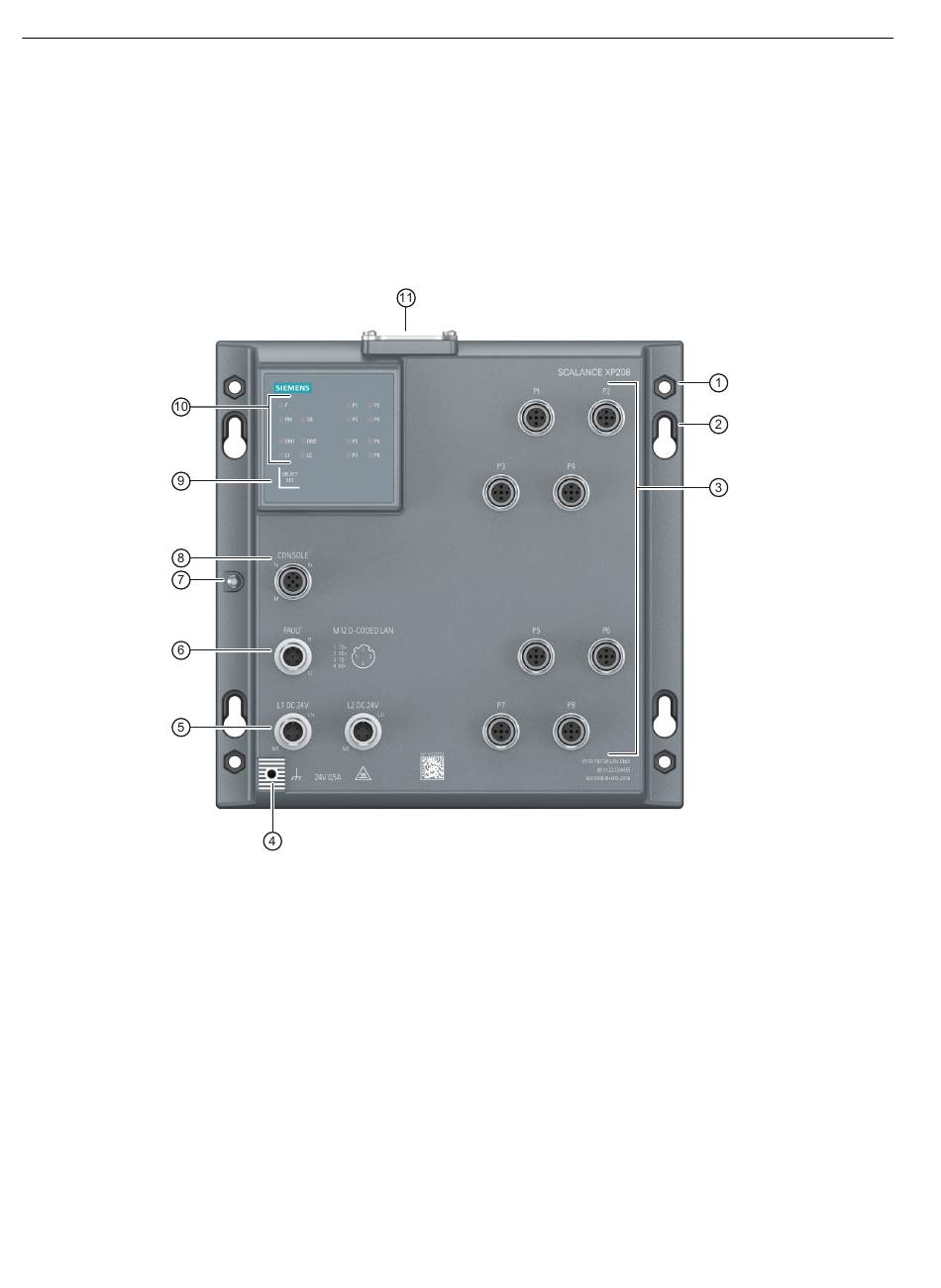

Die nachfolgende Abbildung gibt einen Überblick über die Komponenten des SCALANCE XP208
sowie SCALANCE XP208EEC.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
28
Aussparung für Sechskantmuttern
Schlüsselloch-Aufhängevorrichtung
Ethernet-Ports für Fast-Ethernet
Erdungspunkt
Spannungsversorgung (redundant)
Meldekontakt
Befestigungsstelle für die Abdeckung der seriellen Schnittstelle
Serielle Schnittstelle
Taster "SELECT/SET"
LED-Anzeige
Abdeckung für:
•
C-PLUG-Schacht
•
Taster "RESET"
Betriebsanleitung, 02/2023, C79000-G8900-C428-10
