4.6 Montage des IE FC RJ45 Plug 180

4.6 Montage des IE FC RJ45 Plug 180
IE FC RJ45 Plug 180
Die robusten und industriegerechten Teilnehmeranschlüsse mit PROFINET-konformen
Steckverbindern bieten eine sichere Kontaktierung.

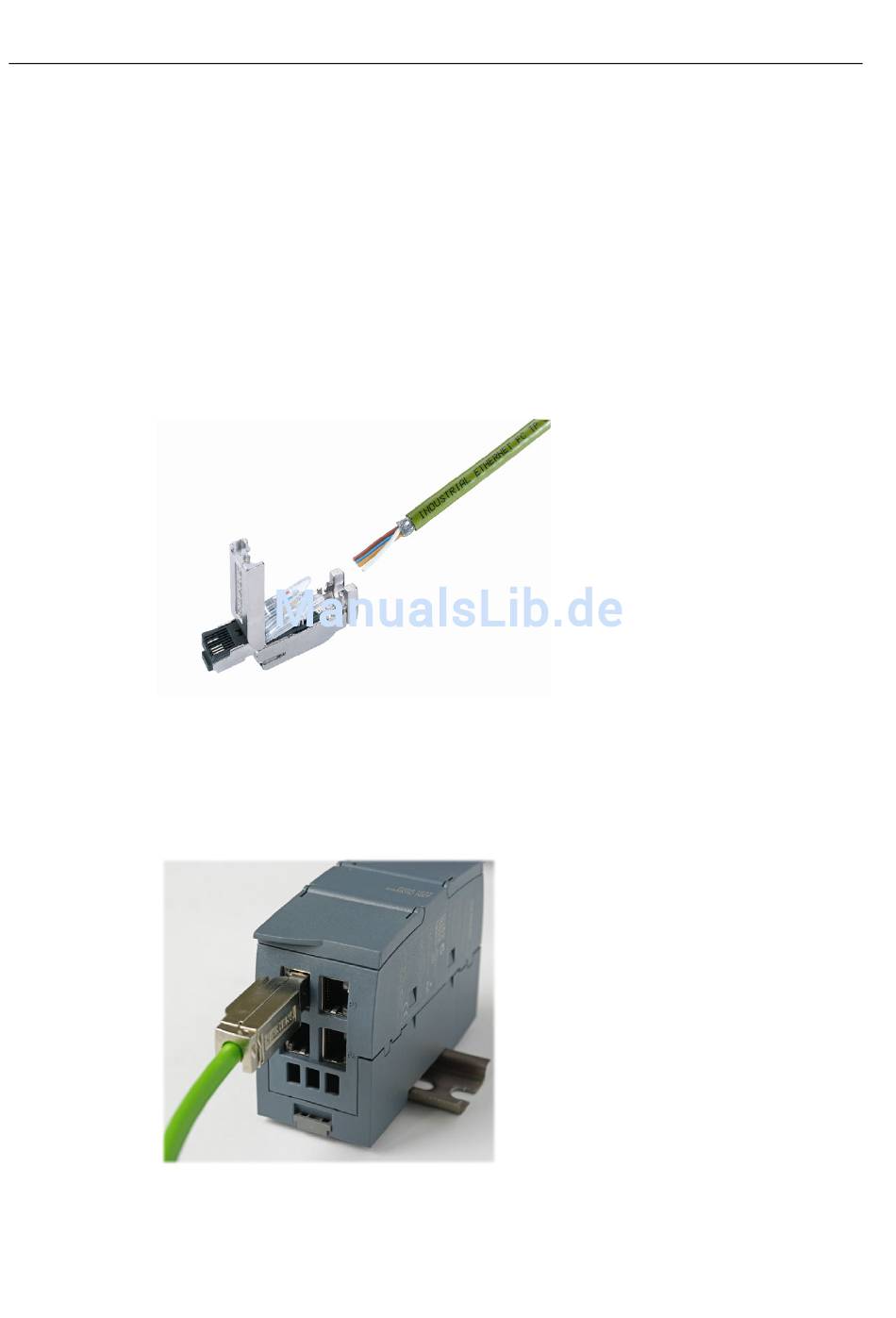

Montieren des IE FC RJ45 Plug 180 an das IE FC Standard Cable
Die Hinweise zur Montage einer SIMATIC NET Industrial Ethernet FastConnect Leitung an
den industriegerechten IE FC RJ45 Plug 180 entnehmen Sie bitte der dem IE FC RJ45 Plug
beiliegenden Anweisung.
Bild 4-6
Stecken des IE FC RJ45 Plug 180
Stecken Sie den IE FC RJ45 Plug 180 bis zum Verrasten in die Twisted Pair Schnittstelle
des CSM 1277.
Bild 4-7
24
IE FC RJ45 Plug 180
Stecken des IE FC RJ45 Plug 180
Compact Switch Module CSM 1277
Betriebsanleitung, V. 1.20, A2B00079397A
