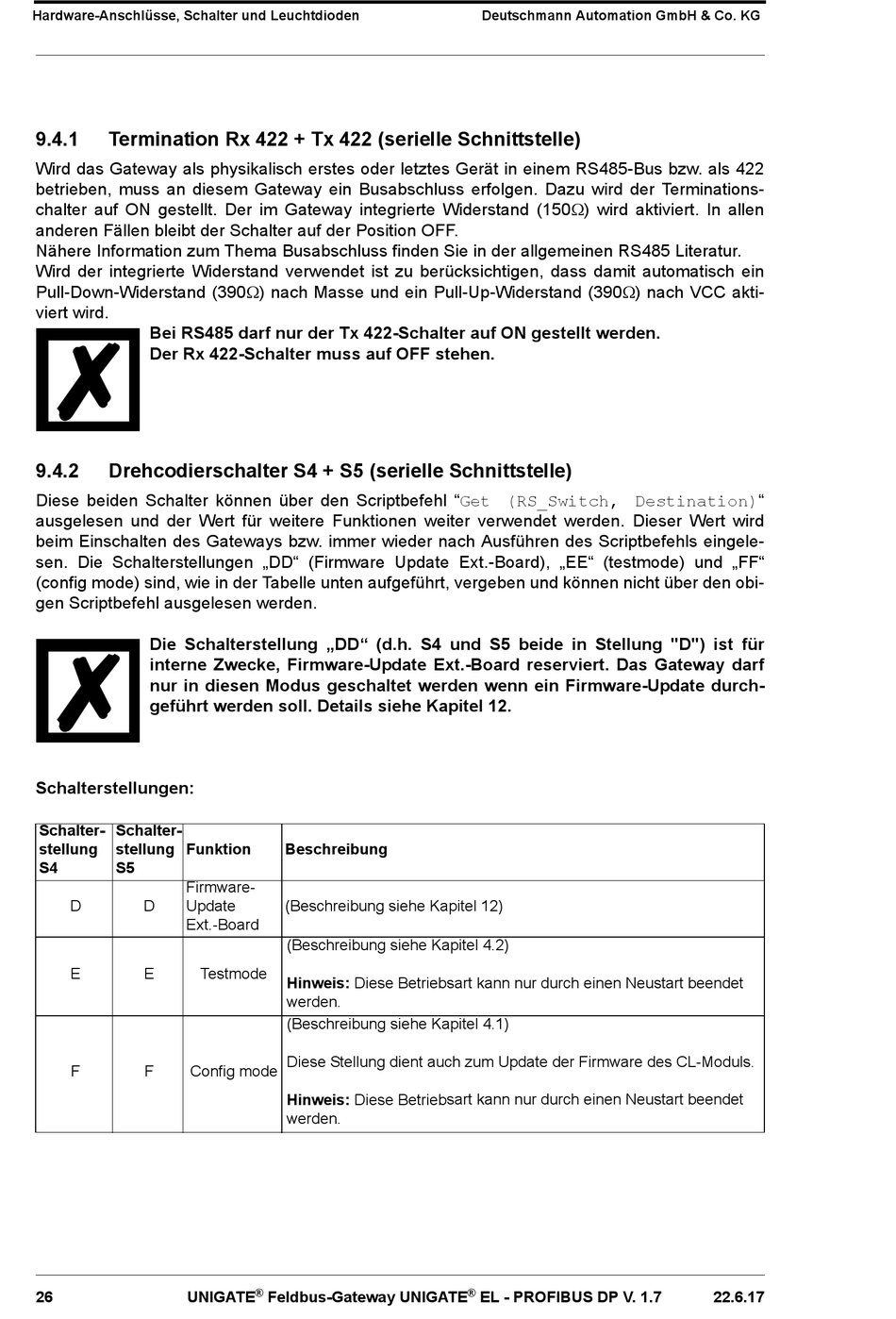

Hardware-Anschlüsse, Schalter und Leuchtdioden
9.4.1
Termination Rx 422 + Tx 422 (serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muss an diesem Gateway ein Busabschluss erfolgen. Dazu wird der Terminations-
chalter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen
anderen Fällen bleibt der Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluss finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, dass damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
9.4.2
Drehcodierschalter S4 + S5 (serielle Schnittstelle)
Diese beiden Schalter können über den Scriptbefehl "Get (RS_Switch, Destination)"
ausgelesen und der Wert für weitere Funktionen weiter verwendet werden. Dieser Wert wird
beim Einschalten des Gateways bzw. immer wieder nach Ausführen des Scriptbefehls eingele-
sen. Die Schalterstellungen „DD" (Firmware Update Ext.-Board), „EE" (testmode) und „FF"
(config mode) sind, wie in der Tabelle unten aufgeführt, vergeben und können nicht über den obi-
gen Scriptbefehl ausgelesen werden.
Die Schalterstellung „DD" (d.h. S4 und S5 beide in Stellung "D") ist für
interne Zwecke, Firmware-Update Ext.-Board reserviert. Das Gateway darf
nur in diesen Modus geschaltet werden wenn ein Firmware-Update durch-
geführt werden soll. Details siehe Kapitel 12.
Schalterstellungen:
Schalter-
Schalter-
stellung
stellung
Funktion
S4
S5
Firmware-
D
D
Update
Ext.-Board
E
E
Testmode
F
F
Config mode
26
UNIGATE
Beschreibung
(Beschreibung siehe Kapitel 12)
(Beschreibung siehe Kapitel 4.2)
Hinweis: Diese Betriebsart kann nur durch einen Neustart beendet
werden.
(Beschreibung siehe Kapitel 4.1)
Diese Stellung dient auch zum Update der Firmware des CL-Moduls.
Hinweis: Diese Betriebsart kann nur durch einen Neustart beendet
werden.
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
EL - PROFIBUS DP V. 1.7
22.6.17
