Implementierte Protokolle im UNIGATE® EL

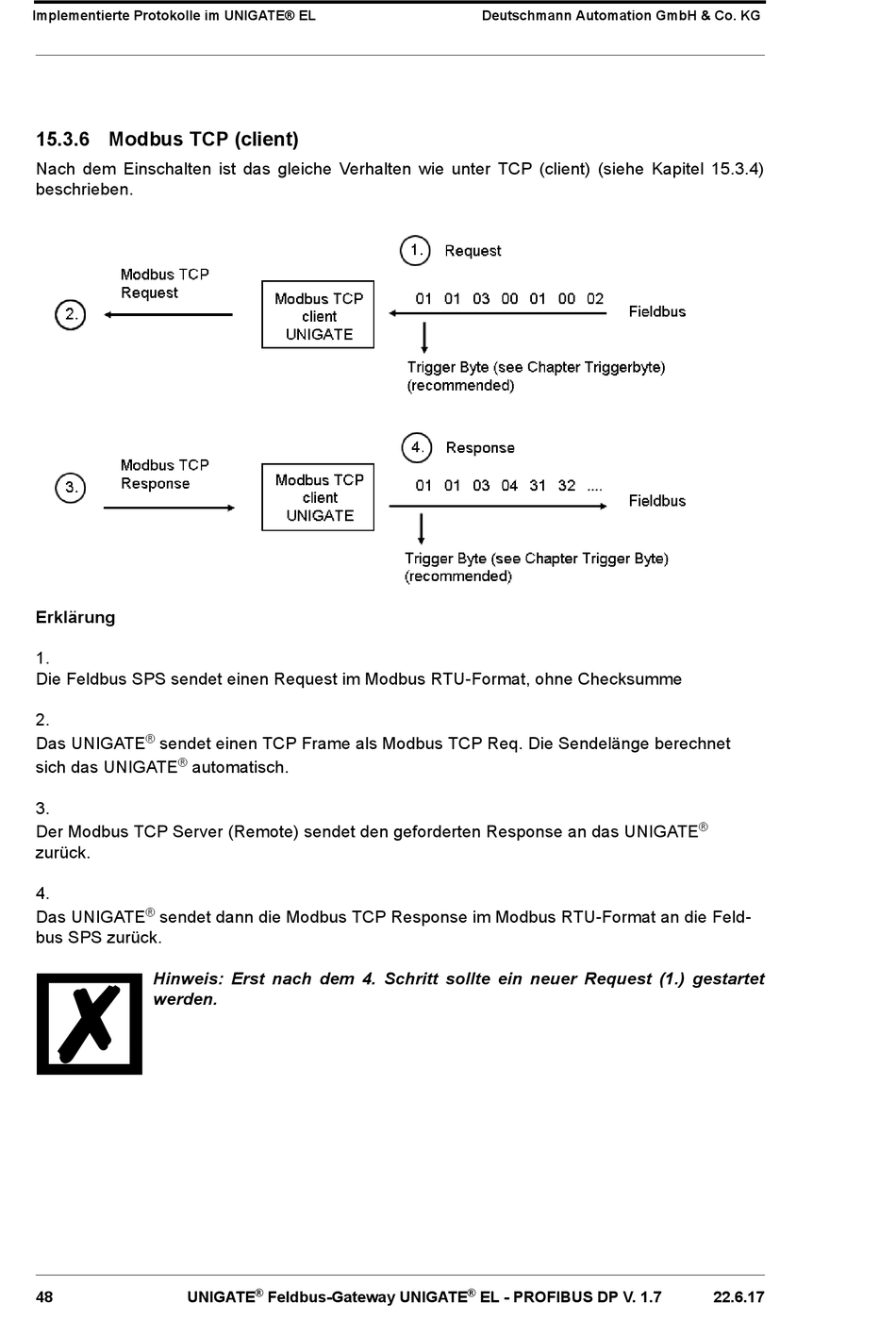

15.3.6 Modbus TCP (client)

Nach dem Einschalten ist das gleiche Verhalten wie unter TCP (client) (siehe Kapitel 15.3.4)
beschrieben.
Erklärung
1. 
Die Feldbus SPS sendet einen Request im Modbus RTU-Format, ohne Checksumme
2. 
®
Das UNIGATE
sendet einen TCP Frame als Modbus TCP Req. Die Sendelänge berechnet
®
sich das UNIGATE
automatisch.
3.
Der Modbus TCP Server (Remote) sendet den geforderten Response an das UNIGATE
zurück.
4.
®
Das UNIGATE
sendet dann die Modbus TCP Response im Modbus RTU-Format an die Feld-
bus SPS zurück.
Hinweis: Erst nach dem 4. Schritt sollte ein neuer Request (1.) gestartet
werden.
48
UNIGATE
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
EL - PROFIBUS DP V. 1.7
®
22.6.17
