Implementierte Protokolle im UNIGATE® EL

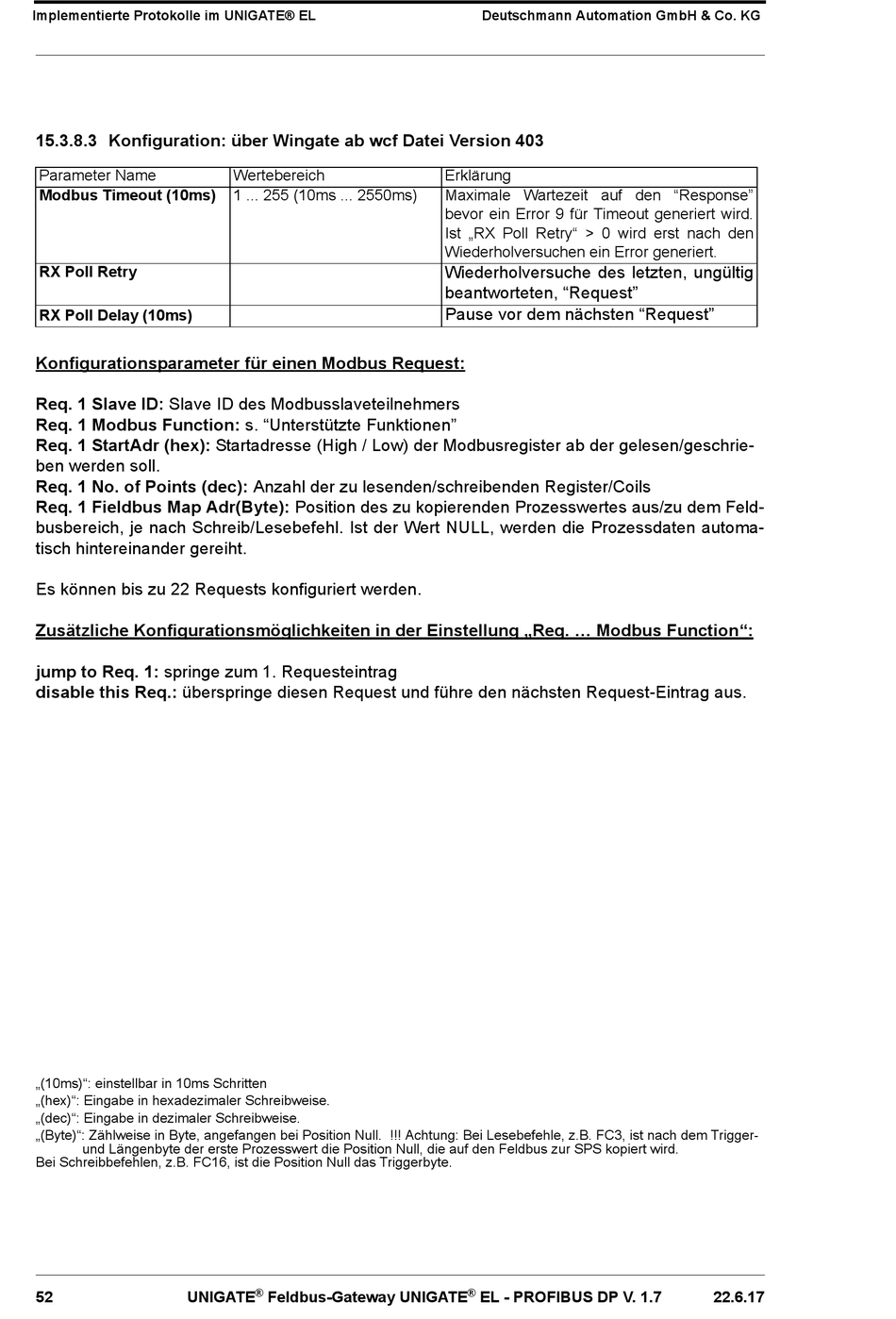

15.3.8.3 Konfiguration: über Wingate ab wcf Datei Version 403
Parameter Name
Modbus Timeout (10ms)
RX Poll Retry
RX Poll Delay (10ms)
Konfigurationsparameter für einen Modbus Request:
Req. 1 Slave ID: Slave ID des Modbusslaveteilnehmers
Req. 1 Modbus Function: s. "Unterstützte Funktionen"
Req. 1 StartAdr (hex): Startadresse (High / Low) der Modbusregister ab der gelesen/geschrie-
ben werden soll.
Req. 1 No. of Points (dec): Anzahl der zu lesenden/schreibenden Register/Coils
Req. 1 Fieldbus Map Adr(Byte): Position des zu kopierenden Prozesswertes aus/zu dem Feld-
busbereich, je nach Schreib/Lesebefehl. Ist der Wert NULL, werden die Prozessdaten automa-
tisch hintereinander gereiht.
Es können bis zu 22 Requests konfiguriert werden.
Zusätzliche Konfigurationsmöglichkeiten in der Einstellung „Req. ... Modbus Function":
jump to Req. 1: springe zum 1. Requesteintrag
disable this Req.: überspringe diesen Request und führe den nächsten Request-Eintrag aus.
„(10ms)": einstellbar in 10ms Schritten
„(hex)": Eingabe in hexadezimaler Schreibweise.
„(dec)": Eingabe in dezimaler Schreibweise.
„(Byte)": Zählweise in Byte, angefangen bei Position Null. !!! Achtung: Bei Lesebefehle, z.B. FC3, ist nach dem Trigger-
und Längenbyte der erste Prozesswert die Position Null, die auf den Feldbus zur SPS kopiert wird.
Bei Schreibbefehlen, z.B. FC16, ist die Position Null das Triggerbyte.
52
UNIGATE
Wertebereich
1 ... 255 (10ms ... 2550ms)
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
Erklärung
Maximale Wartezeit auf den "Response"
bevor ein Error 9 für Timeout generiert wird.
Ist „RX Poll Retry" > 0 wird erst nach den
Wiederholversuchen ein Error generiert.
Wiederholversuche des letzten, ungültig
beantworteten, "Request"
Pause vor dem nächsten "Request"
®
EL - PROFIBUS DP V. 1.7
22.6.17
