Deutschmann Automation GmbH & Co. KG

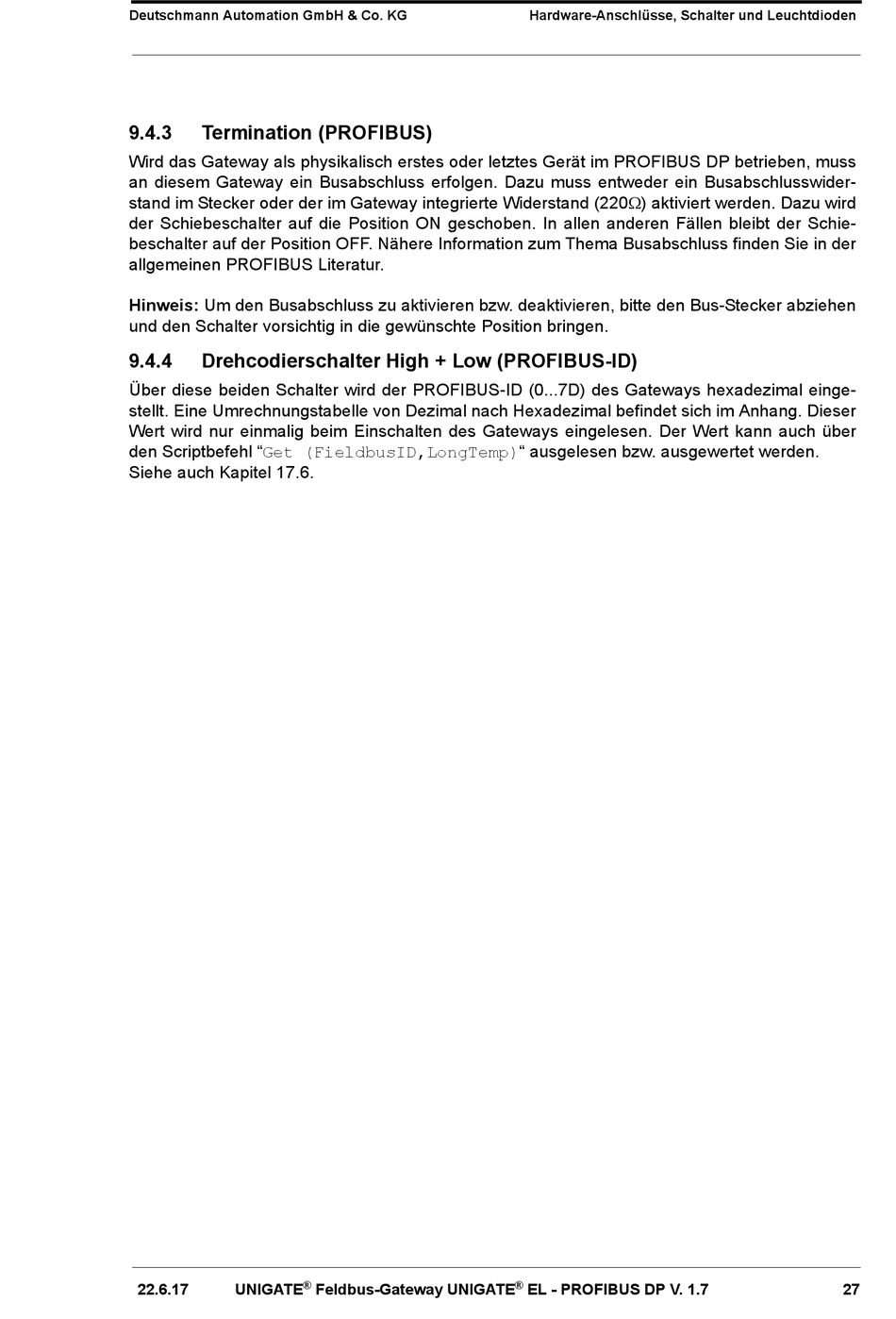

9.4.3
Termination (PROFIBUS)
Wird das Gateway als physikalisch erstes oder letztes Gerät im PROFIBUS DP betrieben, muss
an diesem Gateway ein Busabschluss erfolgen. Dazu muss entweder ein Busabschlusswider-
stand im Stecker oder der im Gateway integrierte Widerstand (220) aktiviert werden. Dazu wird
der Schiebeschalter auf die Position ON geschoben. In allen anderen Fällen bleibt der Schie-
beschalter auf der Position OFF. Nähere Information zum Thema Busabschluss finden Sie in der
allgemeinen PROFIBUS Literatur.
Hinweis: Um den Busabschluss zu aktivieren bzw. deaktivieren, bitte den Bus-Stecker abziehen
und den Schalter vorsichtig in die gewünschte Position bringen.
9.4.4
Drehcodierschalter High + Low (PROFIBUS-ID)
Über diese beiden Schalter wird der PROFIBUS-ID (0...7D) des Gateways hexadezimal einge-
stellt. Eine Umrechnungstabelle von Dezimal nach Hexadezimal befindet sich im Anhang. Dieser
Wert wird nur einmalig beim Einschalten des Gateways eingelesen. Der Wert kann auch über
den Scriptbefehl "Get (FieldbusID,LongTemp)" ausgelesen bzw. ausgewertet werden.
Siehe auch Kapitel 17.6.
22.6.17
UNIGATE
®
Feldbus-Gateway UNIGATE
Hardware-Anschlüsse, Schalter und Leuchtdioden
®
EL - PROFIBUS DP V. 1.7
27
